Приклад визначення обсягів земляних робіт

№№ точок	Загальний вигляд поперечного профілю	hр	b	Відстань між точками, L	Площа, м2			Обєм, м3
1	2	3	4	5	7	8	9	10	11
……….	…………………………	……..	……..		……..	…….
				100			…………..	……….	……….
ПК 3		0.90	23.60			23.355
				100			20.755		2075.50
ПК 4		0.70	23.60			18.155
				60			9.078		544.65
ПК 4 + 60		0.00	23.60
				40			12.220	488.80
ПК 5		0.80	27.40		24.440
				100			30.520	3052.00
ПК 6		1.20	27.40		36.600
				100			…………..	……….	……….
……….	…………………………	……..	……..		……..	……..
Всього								3540.80	2620.15
Разом								6160.95

Межами роздільних пунктів з колійним розвитком по їх довжині являються:

на одноколійних дільницях – вхідні сигнали;

на двоколійних лініях по кожній із головних колій – з однієї сторони вхідний сигнал, з другої – спеціальний укажчик “межа станції”, який встановлюється не менш як за 50 м за останньою стрілкою.

Площу відведення земель під будівництво проміжної станції при виконанні курсової роботи можна орієнтовно визначити, приймаючи ширину площадки в межах 100 – 150 м, а довжину згідно з координатами вхідних світлофорів (мал.5).

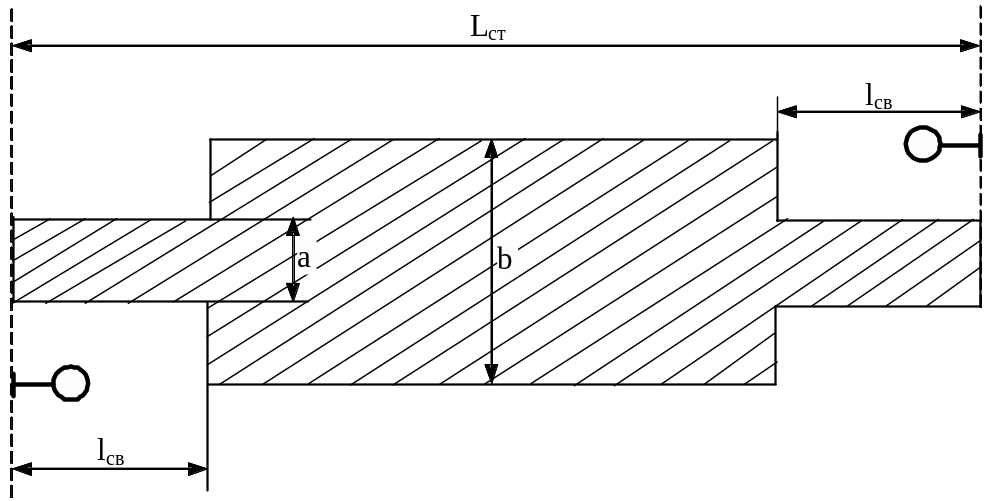

Мал. 5

Зауваження – l_св приймається для електричної тяги – 300 м, а для тепловізної – 50 м.

Величини а та b залежать від категорії лінії і приведені в табл. 3.

Таблиця 3

Параметри		Категорія лінії
		I	II	III
а, м		25	24	23
b, м		150	130	100
lсв	електрична	300	300	300
	тепловізна	50	50	50

Величина Lст визначається з масштабної накладки. Для нашого при L_ст = 1880 м станція знаходиться на лінії I категорії з електричною тягою. Тоді відповідно до табл. 3: a = 25 м, b = 150 м, l_св = 300 м.

Розрахуємо площу відведення земель при даних вихідних умовах:

S = 2al_св+ (L_ст –2l_св) b = 225300 + (1880–2300) 150 = 207000 м² = 0.207 км²
