Список использованной литературы

1 Архитектура промышленных предприятий, зданий и сооружений: Справочник проектировщика / под общ. ред. К. Н. Карташова. – М. : Стройиздат, 1975. – 527 с.

2 Справочник проектировщика: Архитектура промышленных предприятий, зданий и сооружений / под ред. Н. Н. Кима. – М. : Стройиздат, 1975. – 638 с.

3 Шерешевский, И. А. Конструирование промышленных зданий и сооружений / И. А. Шерешевский. – М. : Стройиздат, 1979. – 168 с.

4 Архитектурное проектирование промышленных предприятий / под ред. С. Б. Демидова, А. А. Хрусталева. – М. : Стройиздат, 1984. – 286 с.

5 Архитектурная типология промышленных предприятий / под ред. Н. С. Николаева, В. А. Мыслина, Е. С. Матвеева. – М. : Высш. шк., 1975. – 176 с.

6 Конструкции промышленных зданий / под ред. А. Н. Попова. – М. : Стройиздат, 1979. – 176 с.

7 Шубин, Л. Ф. Архитектура гражданских и промышленных зданий / Л. Ф. Шубин. – М. : Стройиздат, 1977. – 370 с.

8 Трепененков, Р. И. Альбом чертежей конструкций и деталей промышленных зданий / Р. И. Трепененков. – 3-е изд., перераб. и доп. – М. : Стройиздат, 1980. – 284 с.

9 Байков, В. Н. Строительные конструкции / В. Н. Байков. – 2-е изд., перераб. – М. : Стройиздат, 1980. – 284 с.

10 Калинин, Б. П. Справочник по монтажу железобетонных конструкций промышленных зданий / под ред. Б. П. Калинина. – М. : Госстройиздат, 1961. – 364 с.

11 ТКП 45-3.02-90-2008. Производственные здания. Строительные нормы проектирования / РУП «Стройтехнорм». – Мн. : М-во архитектуры и стр-ва Респ. Беларусь, 2008. – 12 с.

12 ТКП 45-2.04-43-2006. Строительная теплотехника. Строительные нормы проектирования / РУП «Стройтехнорм». – Мн. : М-во архитектуры и стр-ва Респ. Беларусь, 2007. – 70 с.

13 ТКП 45-2.04-153-2009. Естественное и искусственное освещение. Строительные нормы проектирования / РУП «Стройтехнорм». – Мн. : М-во архитектуры и стр-ва Респ. Беларусь, 2008. – 110 с.

14 ТКП 45-3.01-155-2009. Генеральные планы промышленных предприятий. Строительные нормы проектирования / РУП «Стройтехнорм». – Мн. : Минстройархитектуры Респ. Беларусь, 2010. – 33 с.

15 СНБ 2.02.01-98. Пожарно-техническая классификация зданий, строительных конструкций и материалов. – Мн. : М-во архитектуры и стр-ва Респ. Беларусь, 2001. – 7 с.

ПРИЛОЖЕНИЕ А

(справочное)

ПРИВЯЗКА КОЛОНН К РАЗБИВОЧНЫМ ОСЯМ

ПРИЛОЖЕНИЕ Б

(справочное)

ПРИВЯЗКА КОЛОНН К РАЗБИВОЧНЫМ ОСЯМ В МЕСТАХ

РАСПОЛОЖЕНИЯ ТЕМПЕРАТУРНЫХ И ДЕФОРМАЦИОННЫХ ШВОВ

ПРИЛОЖЕНИЕ В

(справочное)

ПРИМЕР ОФОРМЛЕНИЯ ТИТУЛЬНОГО ЛИСТА

КУРСОВОГО ПРОЕКТА

ПРИЛОЖЕНИЕ Г

(справочное)

ПРИМЕР ОФОРМЛЕНИЯ ТИТУЛЬНОГО ЛИСТА

РАСЧЕТНО-ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ К КУРСОВОМУ ПРОЕКТУ

ПРИЛОЖЕНИЕ Д

(справочное)

УСЛОВНЫЕ ИЗОБРАЖЕНИЯ КОНСТРУКЦИЙ И ИХ ЭЛЕМЕНТОВ

Наименование

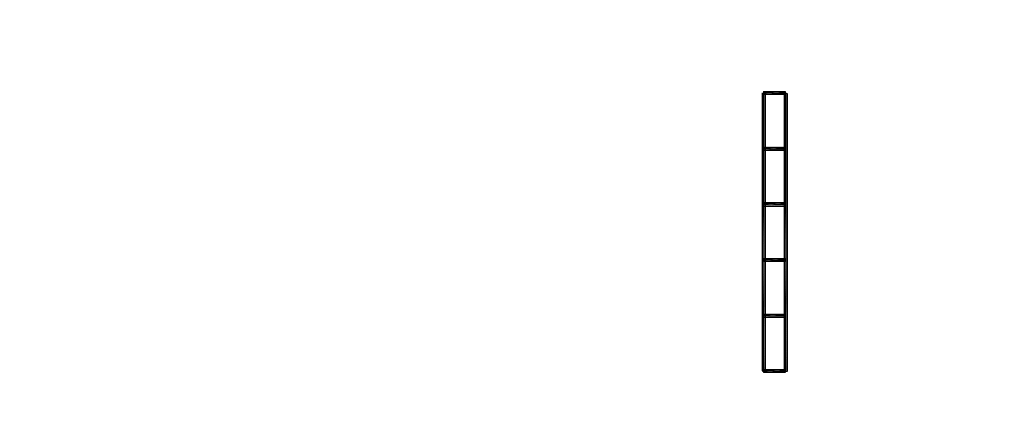

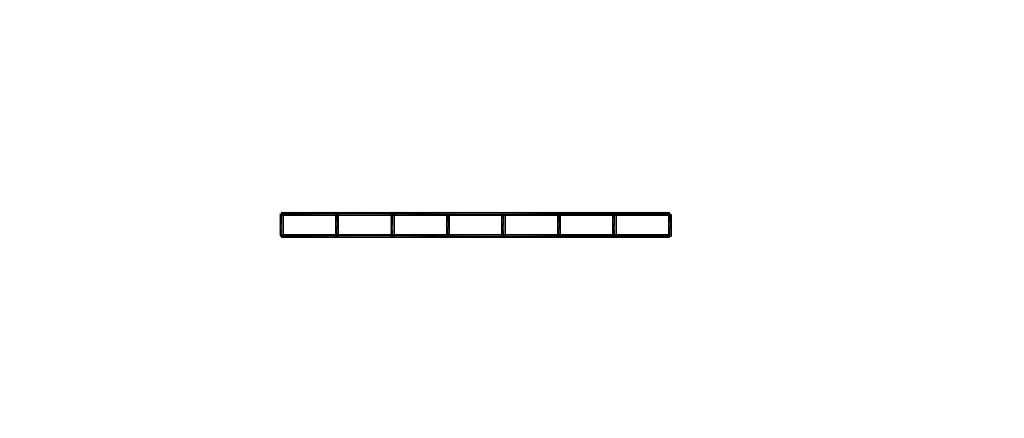

1 Перегородка из стеклоблоков

В плане

В разрезе

Перегородка из стеклоблоков

Примечание – На чертежах в масштабе 1:200 и мельче допускается обозначение всех видов перегородок одной сплошной толстой основной линией

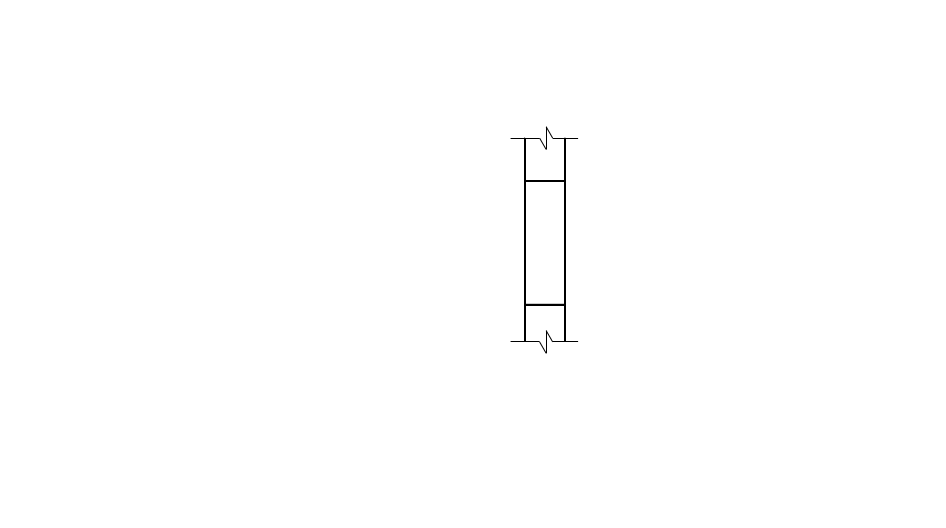

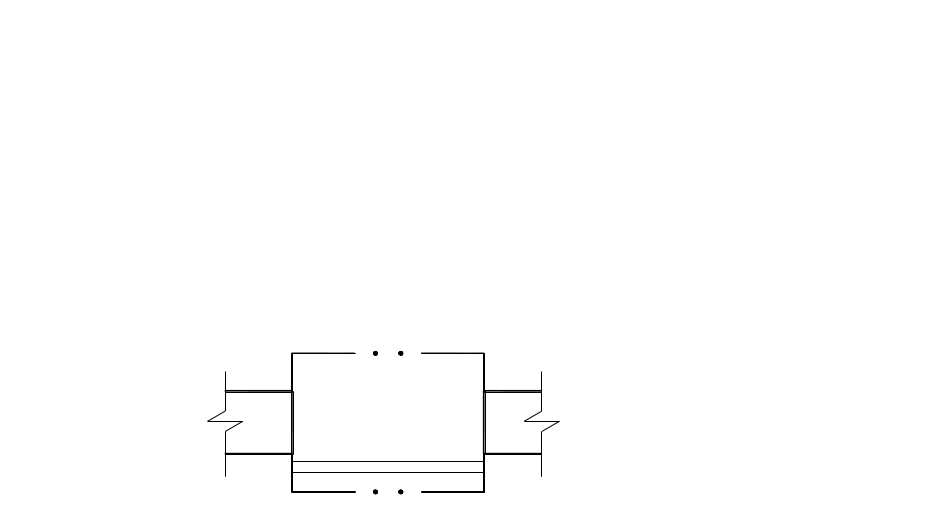

2 Проемы

На фасаде

В разрезе

2.1 Проем (проектируемый без заполнения)

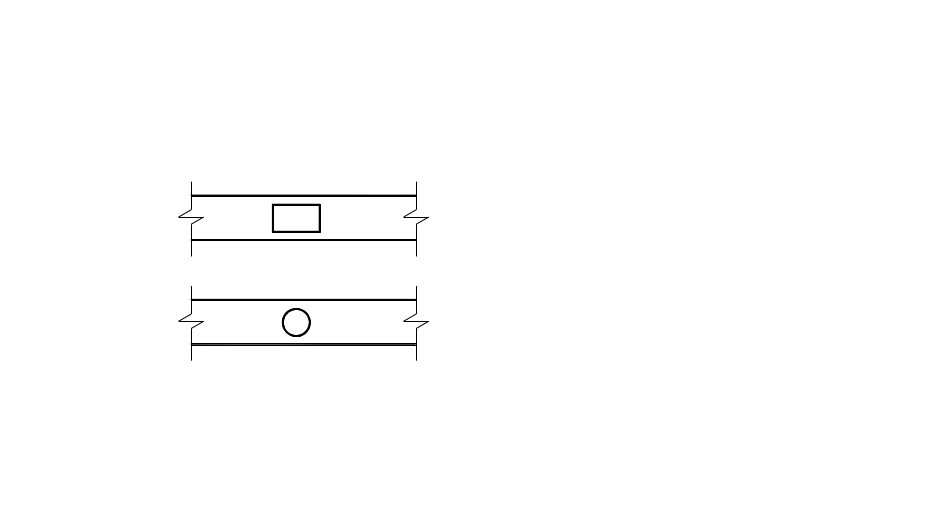

2.2 Проем, подлежащий пробивке в существующей стене, перегородке, покрытии, перекрытии

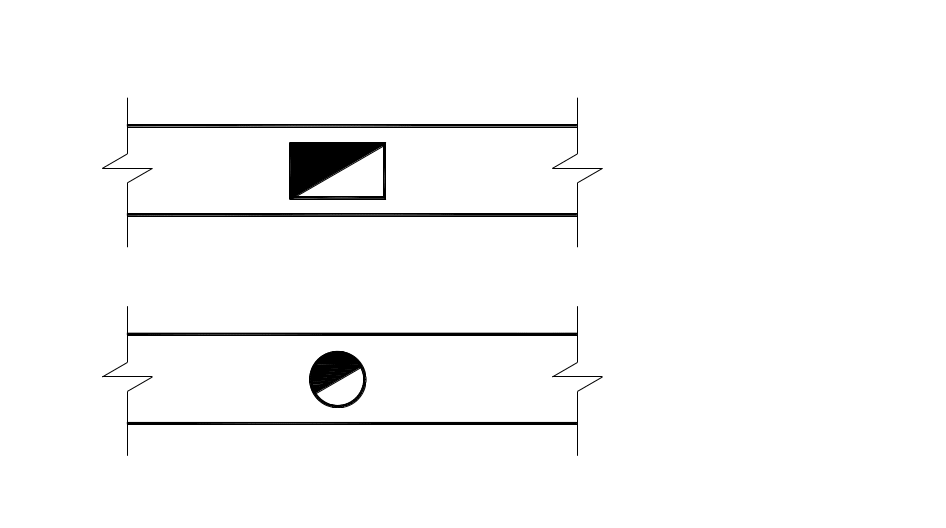

2.3 Проем в существующей стене, перегородке, покрытии, перекрытии, подлежащий заделке

Примечание – В поясняющей надписи вместо многоточия указывают материал закладки

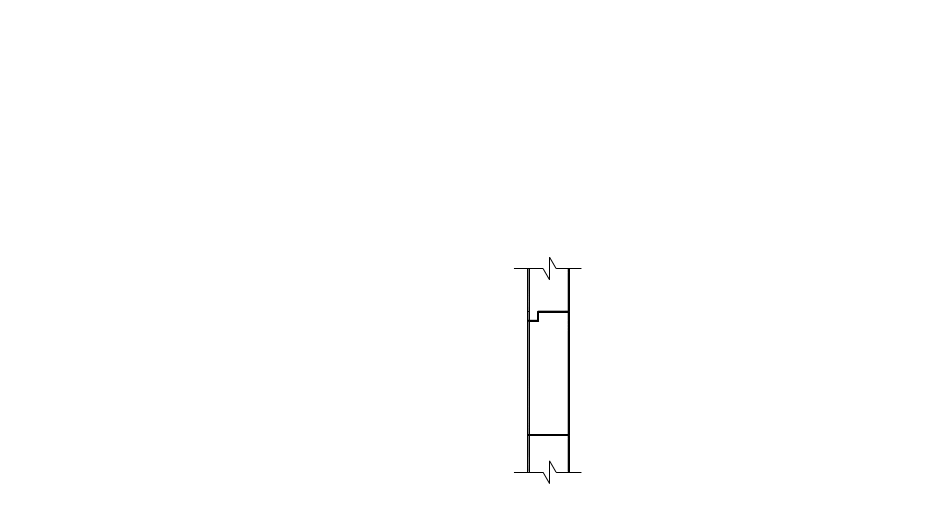

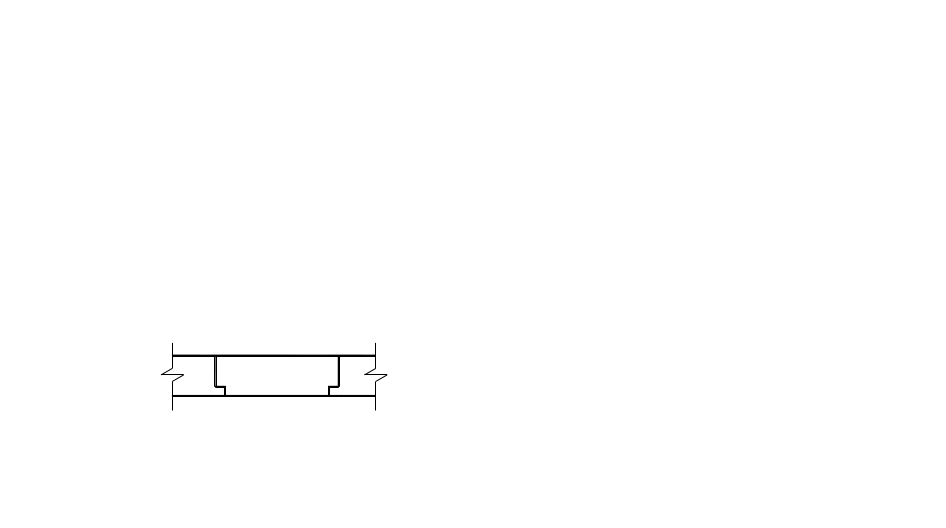

2.4 Проемы:

В плане

В разрезе

а) без четверти

б) с четвертью

Наименование


3 Лестницы

В плане

В разрезе

а) нижний марш

В масштабе 1:50 и крупнее

В масштабе 1:100 и мельче, а также для схем расположения элементов сборных конструкций

б) промежуточные марши

в) верхний марш

Примечание – Стрелкой указано направление подъема марша

Лестница металлическая:

а) вертикальная

б) наклонная

4 Пандус

Примечание – Уклон пандуса указывают в плане в процентах (например 10,5 %) или в виде отношения высоты и длины (например 1:7). Стрелкой на плане указано направление спуска

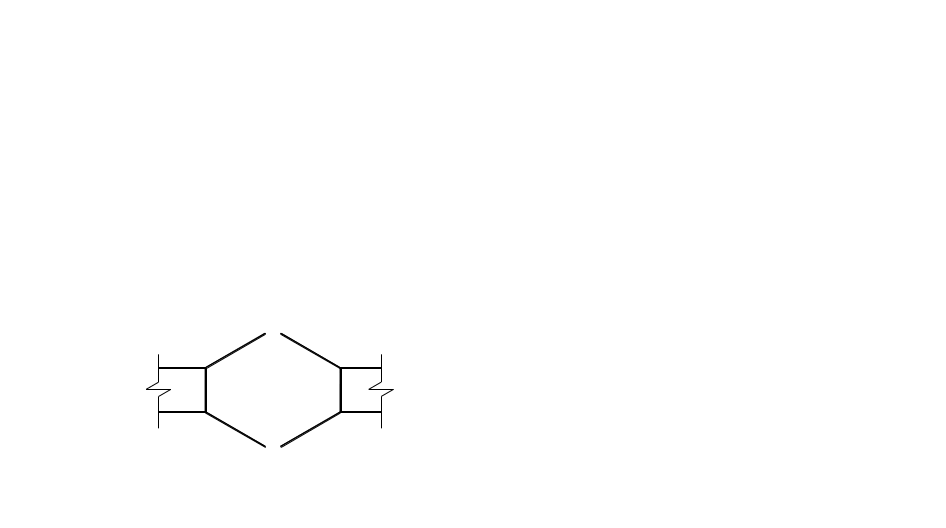

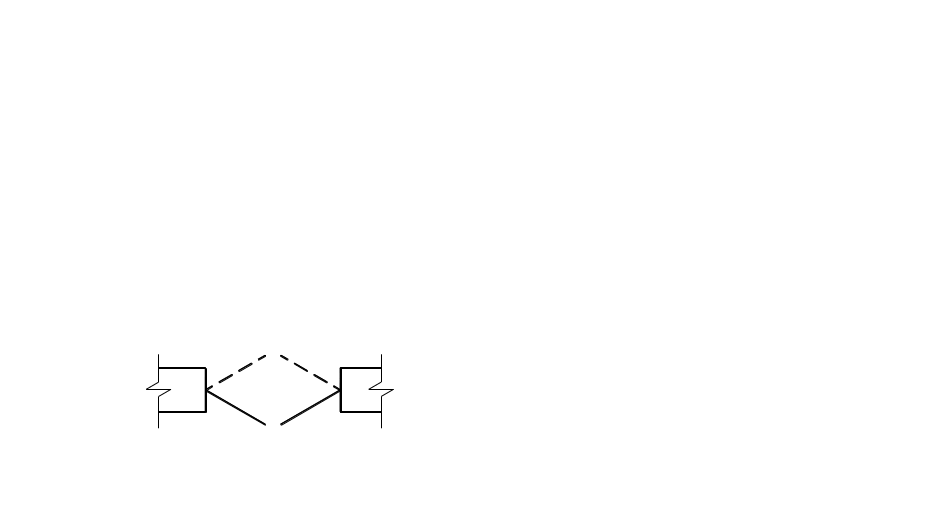

5 Двери, ворота

В плане

Дверь: однопольная

двупольная

Дверь двойная двупольная

Наименование


Дверь однопольная с качающимся полотном (правая или левая)

Дверь двупольная с качающимися полотнами

Дверь (ворота) откатная однопольная

Дверь (ворота) раздвижная двупольная

Дверь (ворота) подъемная

Дверь складчатая

Дверь вращающаяся

Ворота подъемно-поворотные

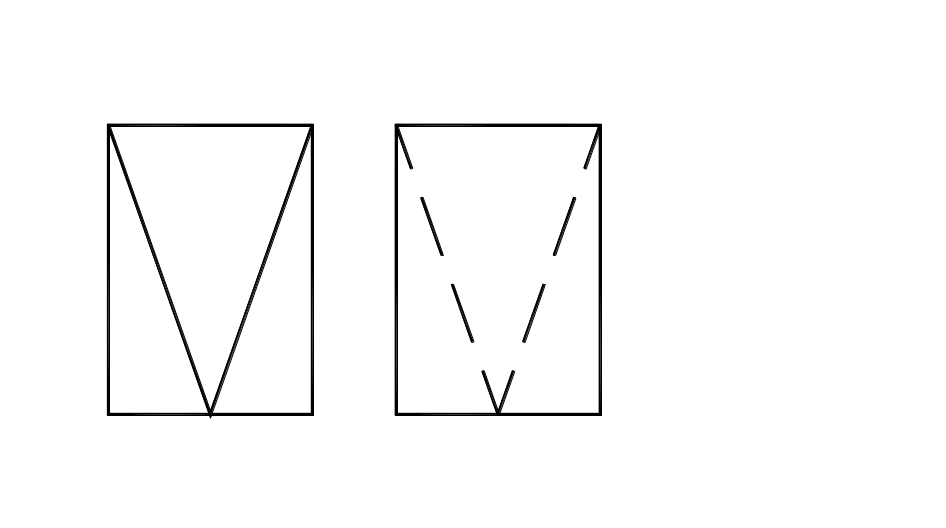

6 Переплеты оконные

На фасаде

Переплет с боковым подвесом:

а) открывающийся наружу

б) открывающийся внутрь

а) б)

Переплет с нижним подвесом:

а) открывающийся наружу

б) открывающийся внутрь

а) б)

Переплет с верхним подвесом:

а) открывающийся наружу

б) открывающийся внутрь

а) б)

Переплет со средним подвесом:

а) горизонтальным

б) вертикальным

а) б)

Переплет раздвижной

Переплет с подъемом

Наименование


Переплет глухой

Переплет с боковым подвесом или с нижним подвесом, открывающийся внутрь

Примечание – Вершину знака (изображенного штрихами) направлять к обвязке, на которую не навешивают переплет

7 Каналы дымовые и вентиляционные

В плане

Вентиляционные шахты и каналы

Дымовые трубы (твердое топливо)

Для масштаба 1:50 и 1:100

Для масштаба 1:200

Дымовые трубы (жидкое топливо)

Газоотводные трубы

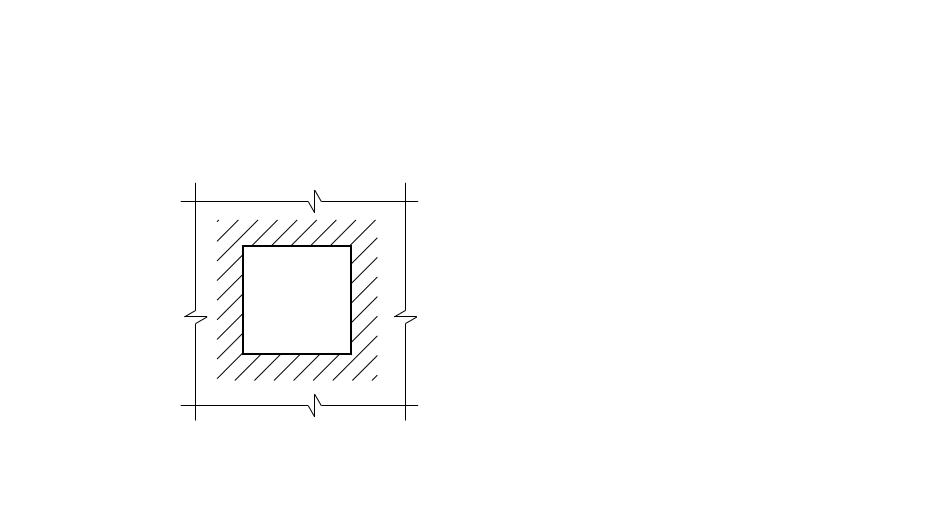

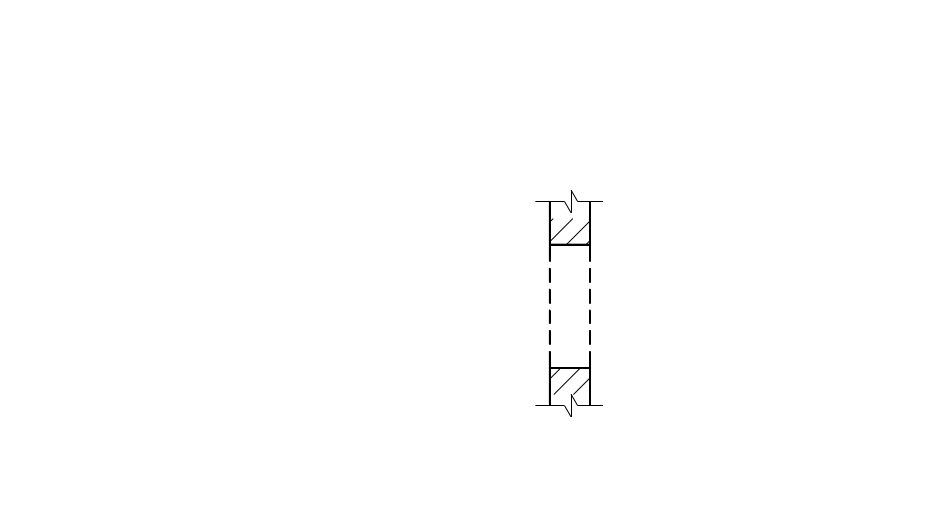

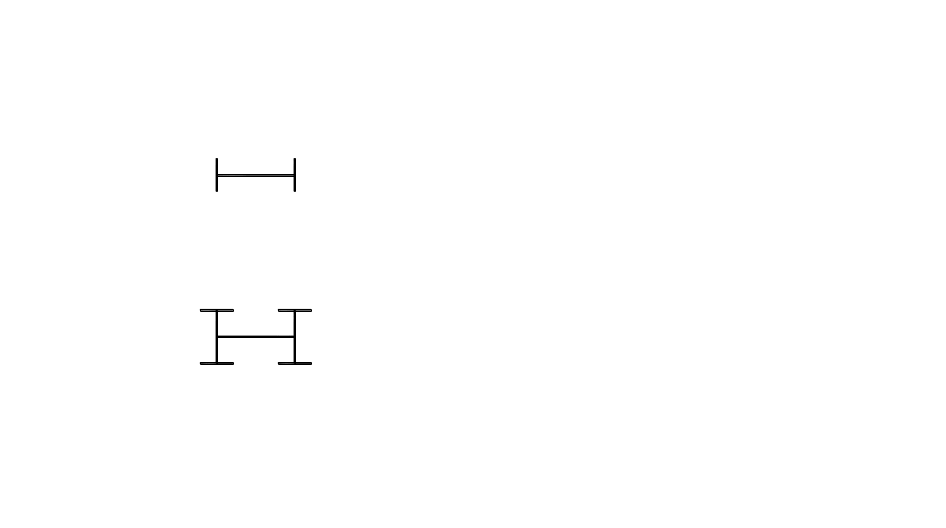

8 Колонны

В плане

На фасаде в разрезе

железобетонная:

сплошного сечения

двухветвевая

металлическая:

сплошностенчатая

двухветвевая

а) без консоли

б), в) с консолью

а) б) в)

Наименование

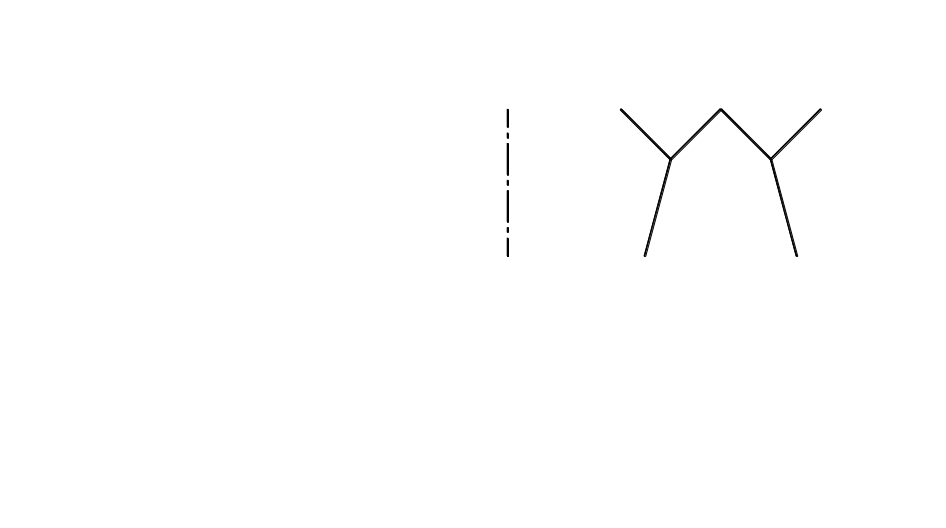

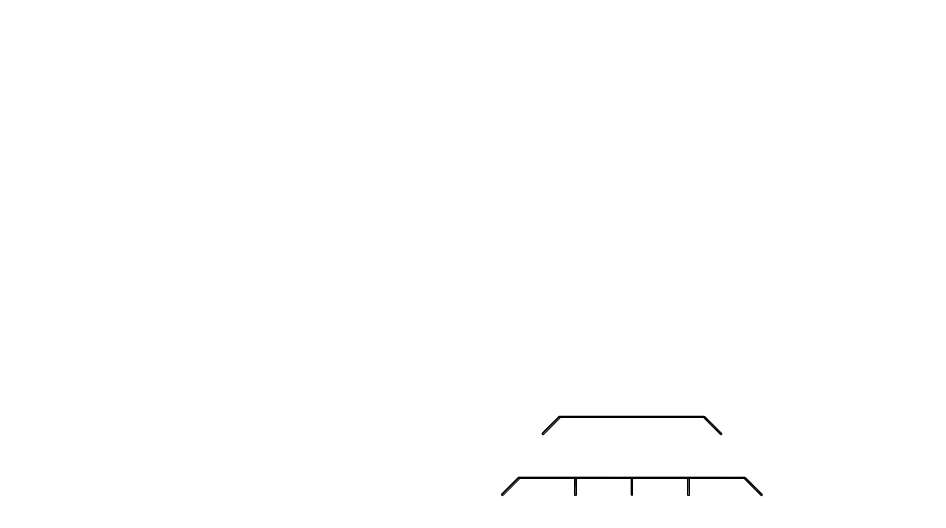

9 Ферма

а) железобетонная

б) металлическая

а) б)

10 Плита, панель

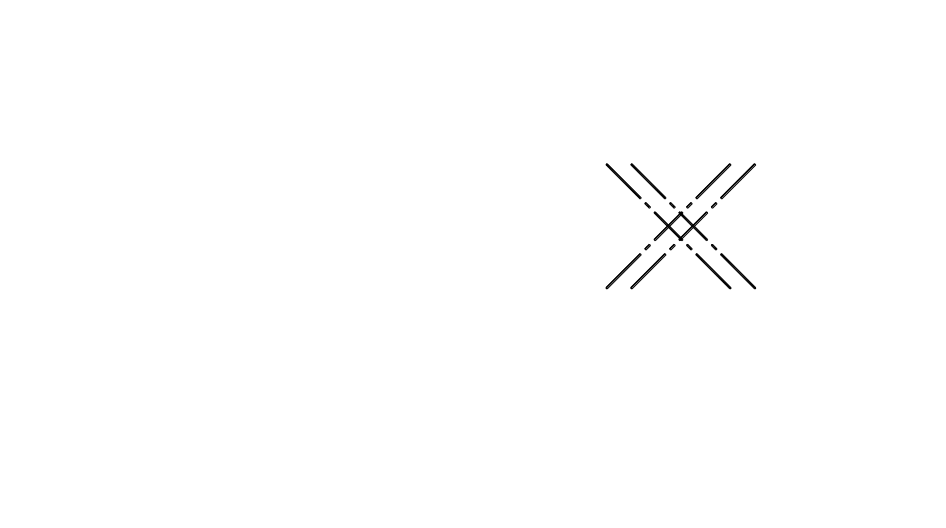

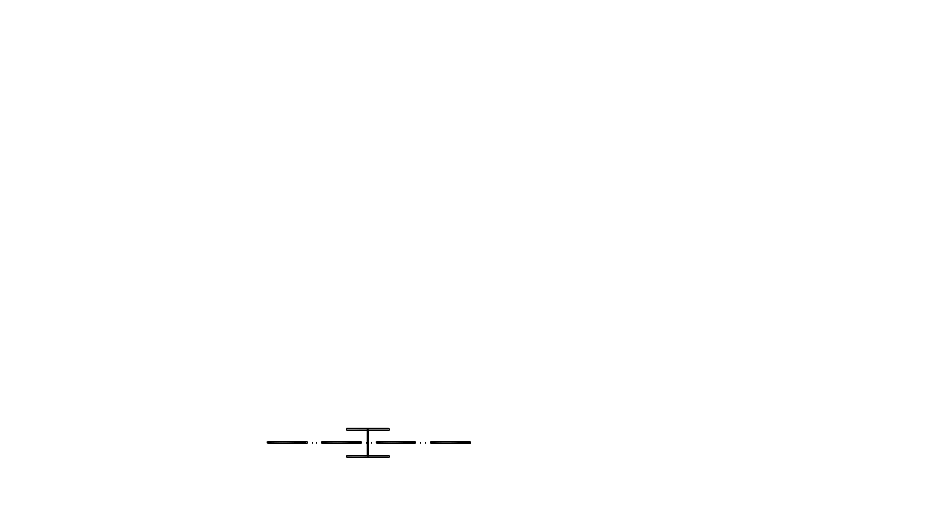

11 Связь металлическая:

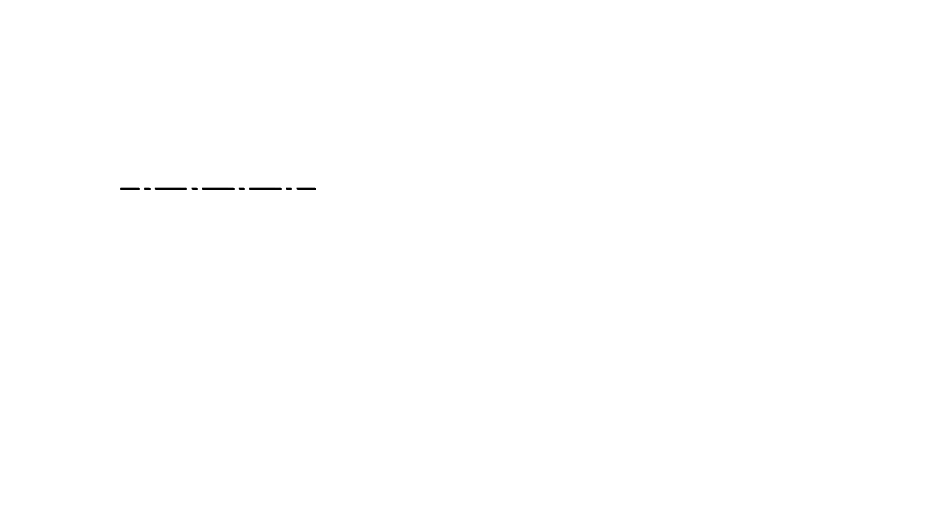

одноплоскостная вертикальная

одноплоскостная горизонтальная

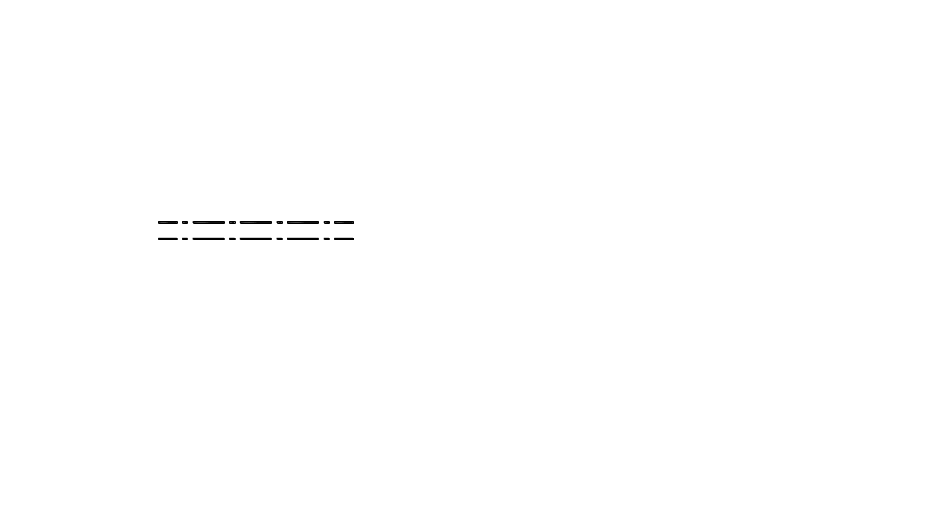

двухплоскостная

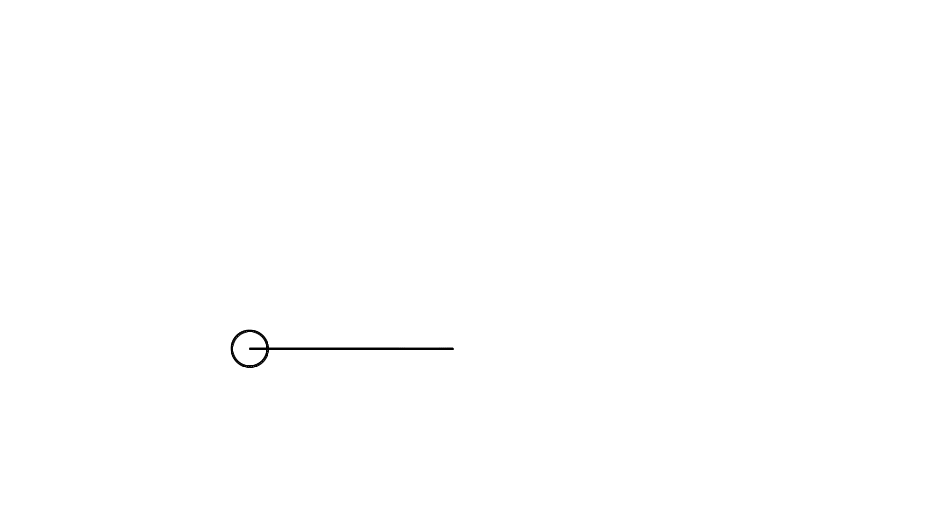

12 Тяжи

13 Арматурные изделия


13.1 Обычная арматура

13.1.1 Арматурный стержень:

а) вид сбоку

б) сечение

а) б)

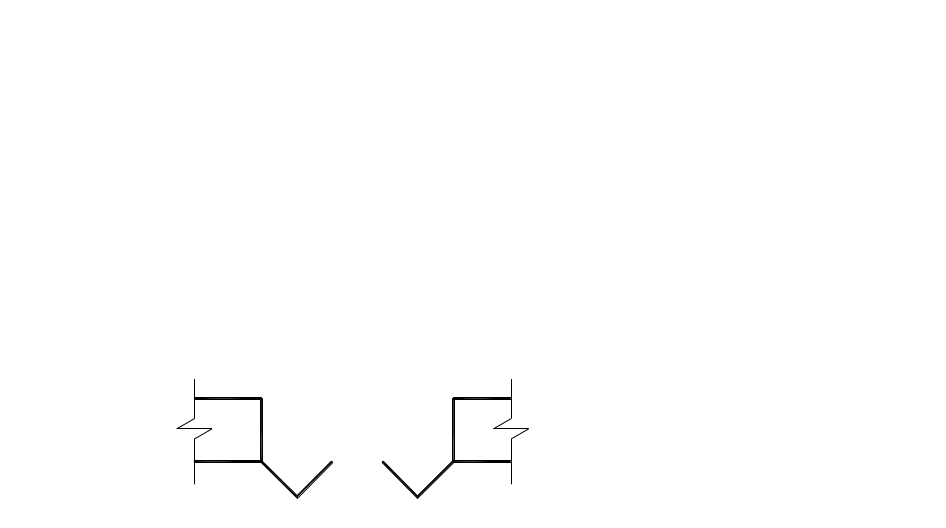

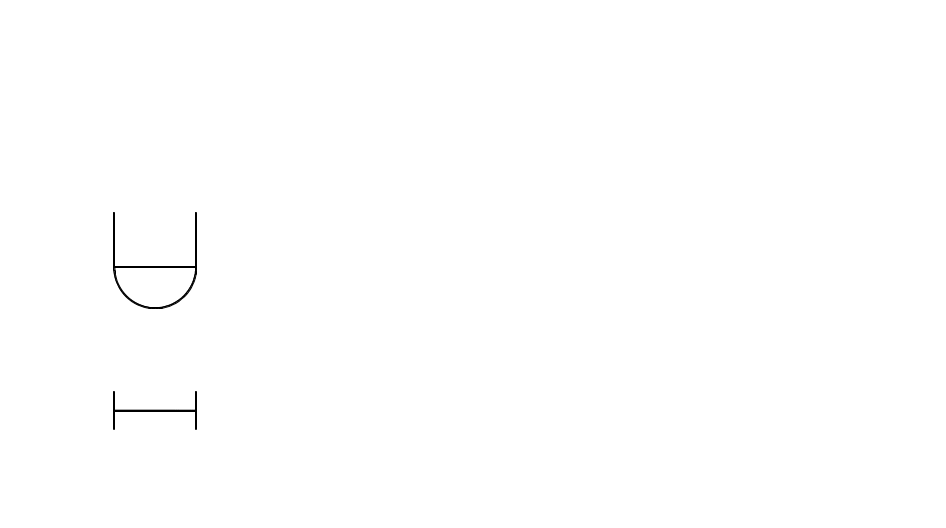

13.1.2 Арматурный стержень с анкеровкой:

а) с крюками

б) с отгибами под прямым углом

а) б)

13.1.3 Анкерные кольцо или пластина:

а) вид сбоку

б) вид с торца

а) б)

13.1.4 Арматурный стержень с отгибом под прямым углом, идущим в направлении от читателя

13.1.5 Арматурный стержень с отгибом под прямым углом, идущим в направлении к читателю

13.2 Предварительно напряженная арматура

13.2.1 Предварительно напряженный арматурный стержень или трос:

а) вид сбоку

б) сечение

а) б)

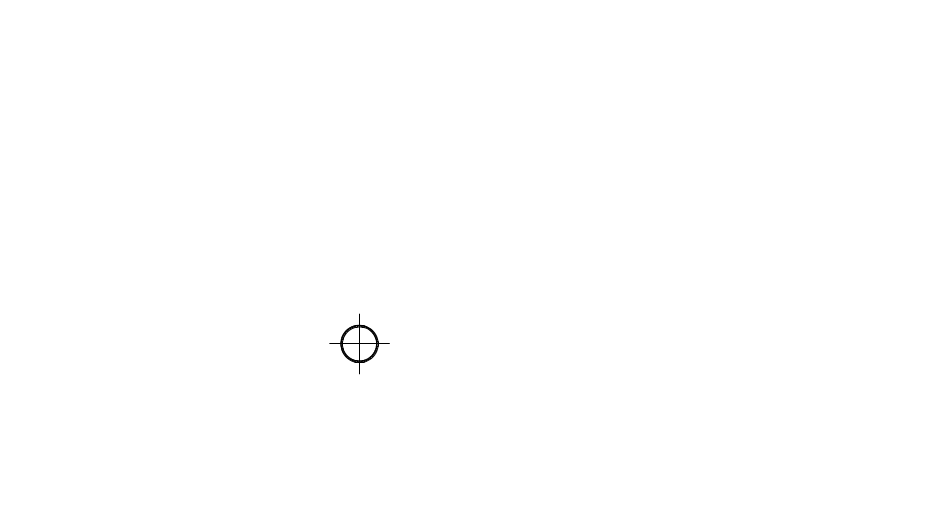

13.2.2 Поперечное сечение арматуры с последующим натяжением, расположенной в трубе или канале

1.3.2.3 Анкеровка у напрягаемых концов

Наименование


13.2.4 Заделанная анкеровка:

а) вид сбоку

б) вид с торца

а) б)

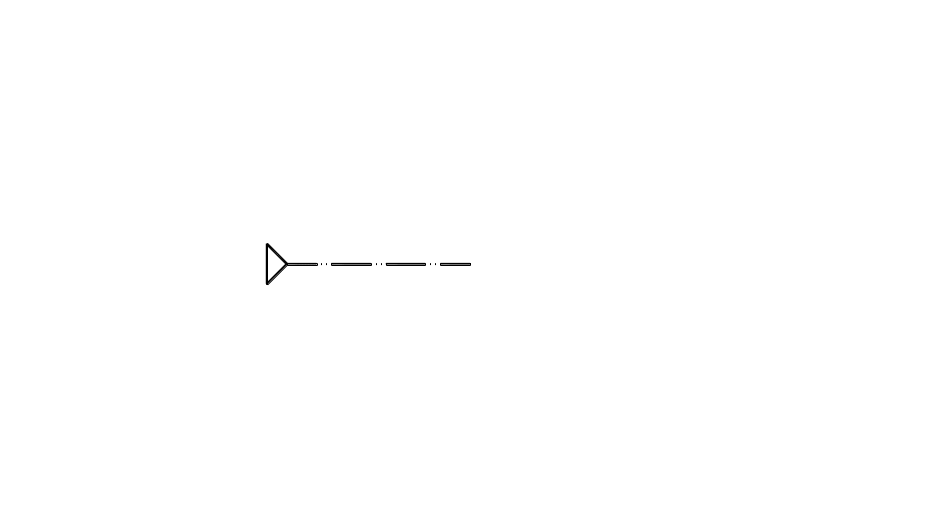

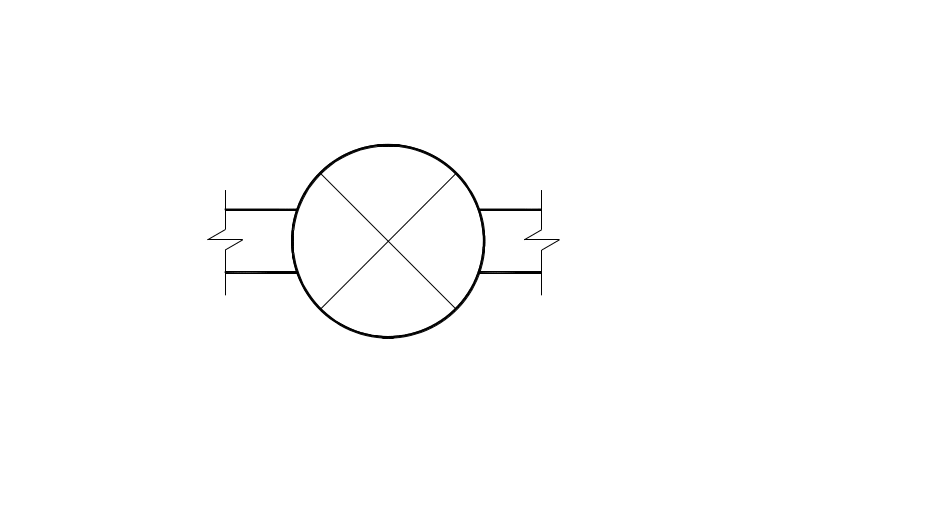

13.2.5 Съемное соединение

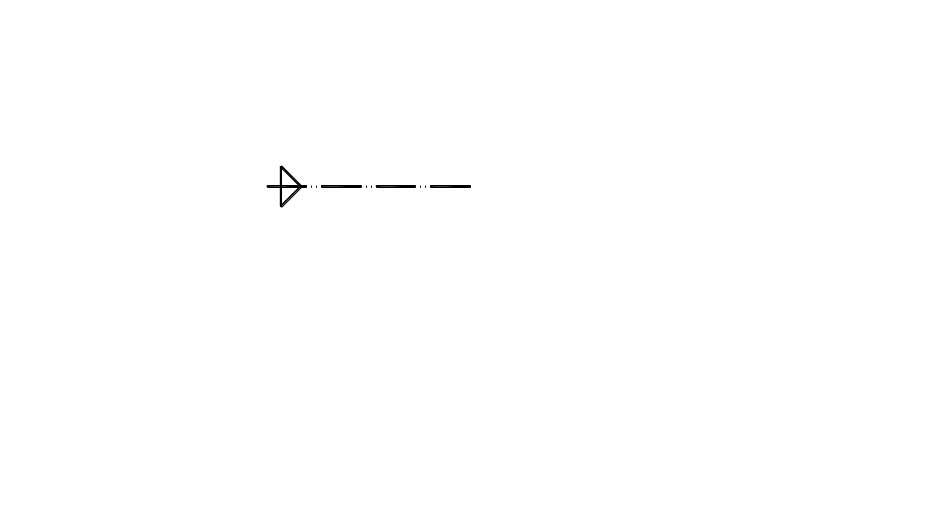

13.2.6 Фиксированное соединение

Примечание – Допускается предварительно напряженную арматуру показывать сплошной очень толстой линией

13.3 Арматурные соединения

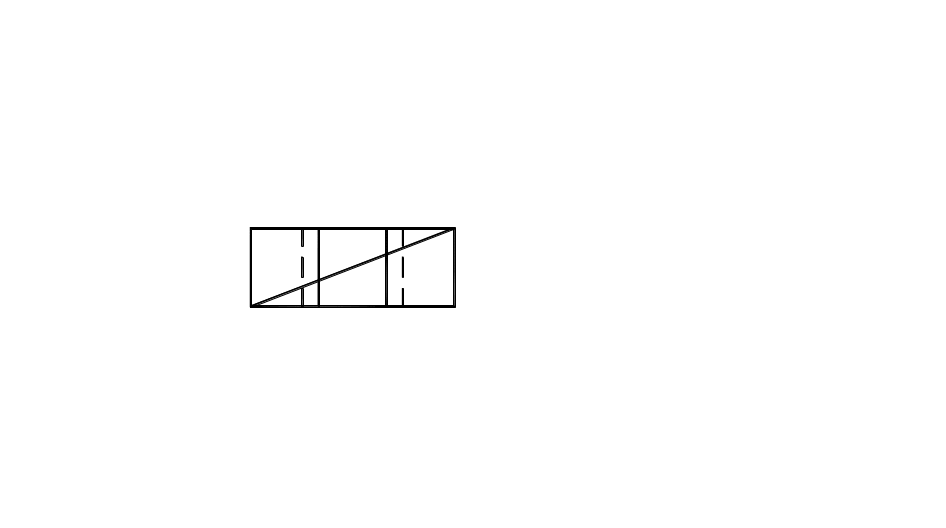

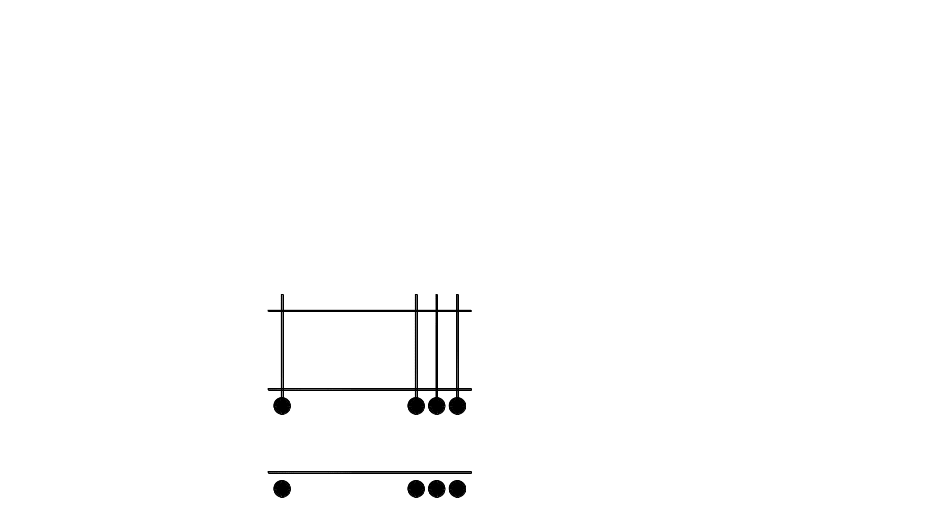

13.3.1 Один плоский каркас или сетка:

условно

упрощенно (поперечные стержни наносят по концам каркаса или в местах изменения шага стержней)

13.3.2 Несколько одинаковых плоских каркасов или сеток

Примечание – Арматурные и закладные изделия изображают очень толстой сплошной линией

ПРИЛОЖЕНИЕ Е

(справочное)
