6.3.8 Сварные соединения

Условные изображения и обозначения швов сварных соединений устанавливает ГОСТ 2.312-72 ЕСКД.

Сварной шов, независимо от способа сварки, изображают на чертеже соединения:

– видимый – сплошной основной линией,

– невидимый – штриховой линией.

При точечной сварке видимую одиночную сварную точку изображают знаком «+». Невидимые одиночные точки не изображают.

От изображения шва проводят линию-выноску, заканчивающуюся односторонней стрелкой. Условное обозначение шва наносят:

– на полке линии-выноски для шва с лицевой стороны (видимый шов);

– под полкой линии-выноски для шва с оборотной стороны (невидимый шов).

Примеры условного обозначения стандартных сварных швов приведены на рисунке 6.19.

а) б) в)

Рисунок 6.19 – Примеры обозначения сварного шва:

а – шов стыкового соединения (буква C) c криволинейным скосом одной кромки,

двусторонний (цифра 9), выполняемый ручной дуговой сваркой при монтаже изделия;

б – шов соединения по лицевой и оборотной сторонам внахлестку без скоса кромок,

односторонний (H1), выполняемый дуговой сваркой в защитных газах. Шов по

незамкнутой линии. Катет шва 6 мм. Длина провариваемого участка 100 мм. Шаг 200 мм;

в – шов таврового соединения без скоса кромок (Т3), двусторонний, прерывистый с шахматным расположением, выполняемый ручной дуговой сваркой в инертных газах по замкнутой линии. Катет шва 6 мм. Длина провариваемого участка 50 мм. Шаг 100 мм.

Полное условное обозначение сварного шва приведено на рисунке 6.20.

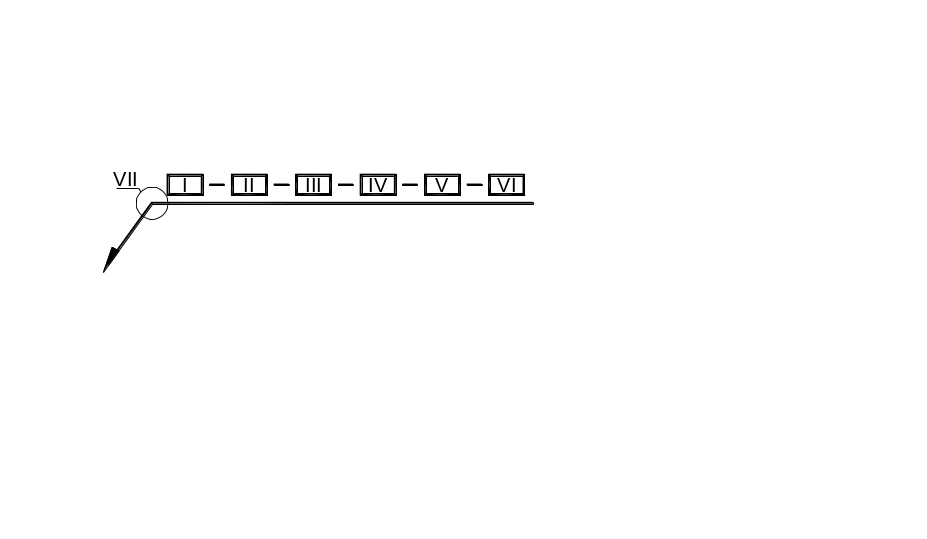

Рисунок 6.20 – Условное обозначение сварного шва:

I – обозначение стандарта на типы и конструктивные элементы швов:

ГОСТ 5264-80. Ручная дуговая сварка. Соединения сварные.

ГОСТ 8713-79. Сварка под слоем флюса. Соединения сварные.

ГОСТ 11533-75. Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами.

ГОСТ 11534-75. Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами.

ГОСТ 13518-79. Дуговая сварка в защитных газах. Соединения сварные под острыми и тупыми углами.

ГОСТ 14771-76. Дуговая сварка в защитном газе. Соединения сварные.

ГОСТ 14806-80. Дуговая сварка алюминия и алюминиевых сплавов в инертных газах. Соединения сварные.

ГОСТ 15878-79. Контактная сварка. Соединения сварные;

II – буквенно-цифровое обозначение шва:

С1, C2, С3, ... – стыковое соединение;

У1, У2, У3, ... – угловое соединение;

Т1, Т2, Т3, ... – тавровое соединение;

H1, H2, H3, ... – нахлесточное соединение;

III – условное обозначение способа сварки согласно стандарту (допускается не включать в обозначение);

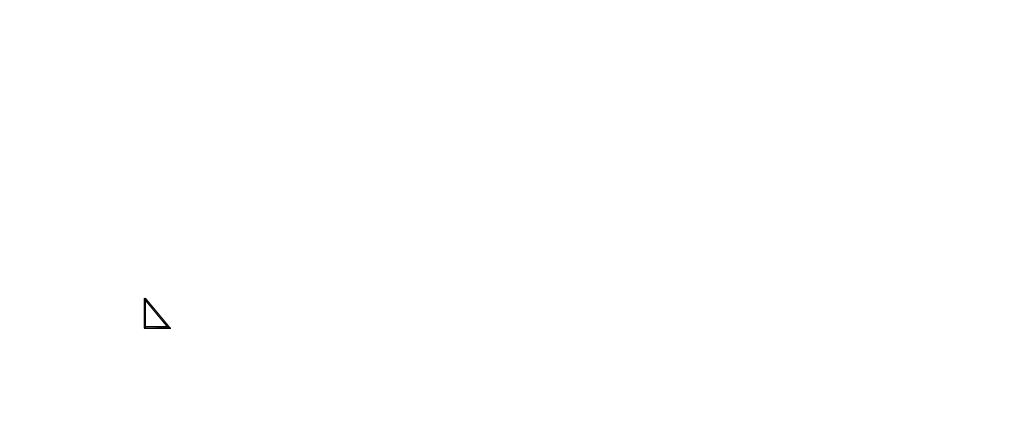

IV – знак и размер катета шва;

V – для прерывистого шва – размер длины провариваемого участка [знак « / » (для цепного шва) или « Z » (для шахматного шва)] и размер шага;

VI – вспомогательные знаки:

– шов по незамкнутой линии;

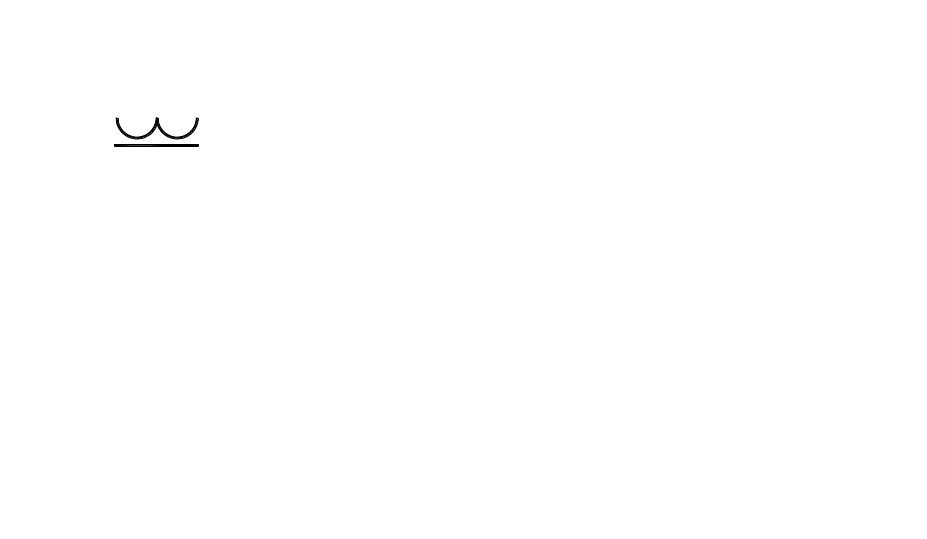

– наплывы и неровности шва обработать с плавным переходом к основному металлу;

– усиление шва снять;

VII – вспомогательные знаки:

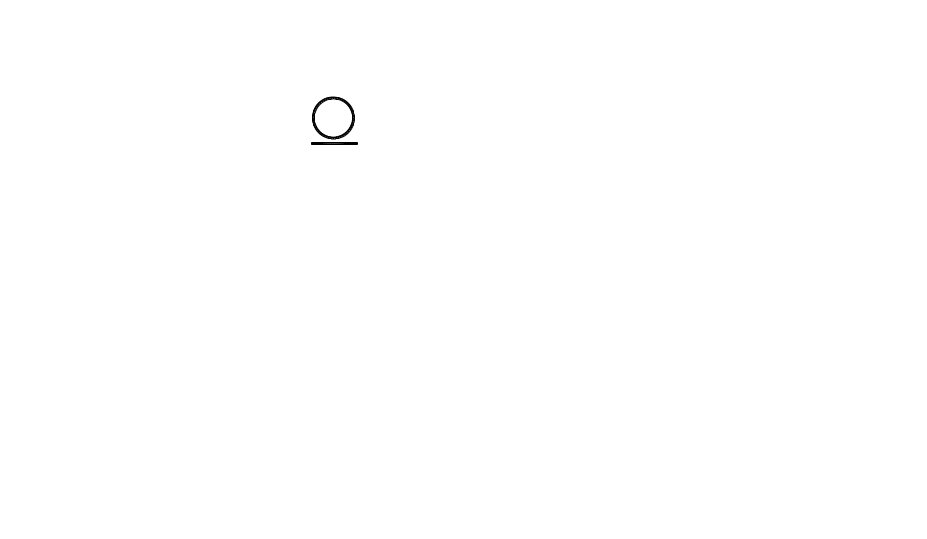

– шов по замкнутой линии;

– шов выполнить при монтаже изделия.
