Лекція №14. Тема: газопостачання сільського господарства. План заняття.

1. Газообладнання котельних.

2. Пальникові пристрої.

3. Застосування газу в тепличному господарстві.

4. Газове опалення тваринницьких та птахівницьких приміщень.

5. Застосування газу для сушіння продуктів сільського господарства.

6. Зберігання плодоовочевої продукції в газовому середовищі.

7. Застосування газу як пального для автомобілів та при використанні слюсарно-ремонтних робіт.

Література: Б.Х.Драганов., О.Ф.Буляндра., А.В.Міщенко. “Теплоенергетичні установки і системи в сільському господарстві”. К.: “Урожай”., 1995р.

1. Газообладнання котельних.

Опалювальні котельні приєднують до газових мереж середнього тиску. Невеликі котельні з витратою газу до 250 м³/год живляться від мереж низького тиску.

В опалювальних котельних допускається прокладка газопроводів низького та середнього тиску. Якщо котельна розміщена в окремій будівлі, то дозволяється прокладка газопроводу високого тиску (не більше 0,06 МПа). При цьому газопроводи або вводяться безпосередньо в приміщення, де встановлені котли, або в суміжне приміщення, але за умови, що обидва приміщення з'єднані між собою.

Газові мережі котельних обладнують рядом пристроїв.

У доступному для обслуговування місці встановлюють пристрій для відключення усієї котельні при консервації котлів на міжопалювальний період, при виконанні ремонтних робіт, а також у випадку аварії всередині котельні. Запірним пристроєм служить засувка або кран перед регулятором тиску або лічильником.

Крім вимикального пристрою на вводі, на відгалуженні від газового колектора до кожного котла встановлюють головний вимикальний пристрій, а перед кожним пальником — робочій вимикальний пристрій. Після останнього розміщують виконавчий механізм автоматики, так званий, відсмоктувальний клапан.

Для звільнення газопроводів від повітря перед пуском котельної та для видалення газу повітрям при її консервації, до найвіддаленішої від вводу ділянки газового колектора приєднують продувальний трубопровід діаметром не менше 19 мм. Продувальні трубопроводи повинні відходити також від газопроводів кожного котла перед останнім за напрямком руху газу вимикальним пристроєм. Продувальні трубопроводи виводять за межі будівлі котельної на висоту не менше 1 м вище карнизу даху. Для запобігання потрапляння атмосферних опадів в продувальні трубопроводи їх кінці загинають вниз або встановлюють над ними захисні зонти. Продувальні трубопроводи можуть об'єднуватись в один, а вже такий (об'єднаний) трубопровід виводитись за межі котельної. Схема системи газопостачання котельної зображена на рис. 14.1.

Газопроводи в котельних прокладають, як правило, відкрито. Допускається підземна прокладка газопроводів, що підводять газ до котлів. На підземних ділянках підвідних газопроводів не повинно бути ніякої арматури, а також нарізних або фланцевих з'єднань.

Після закінчення монтажу та випробувань газопроводи фарбують масляною фарбою жовтого або світло-коричневого кольору.

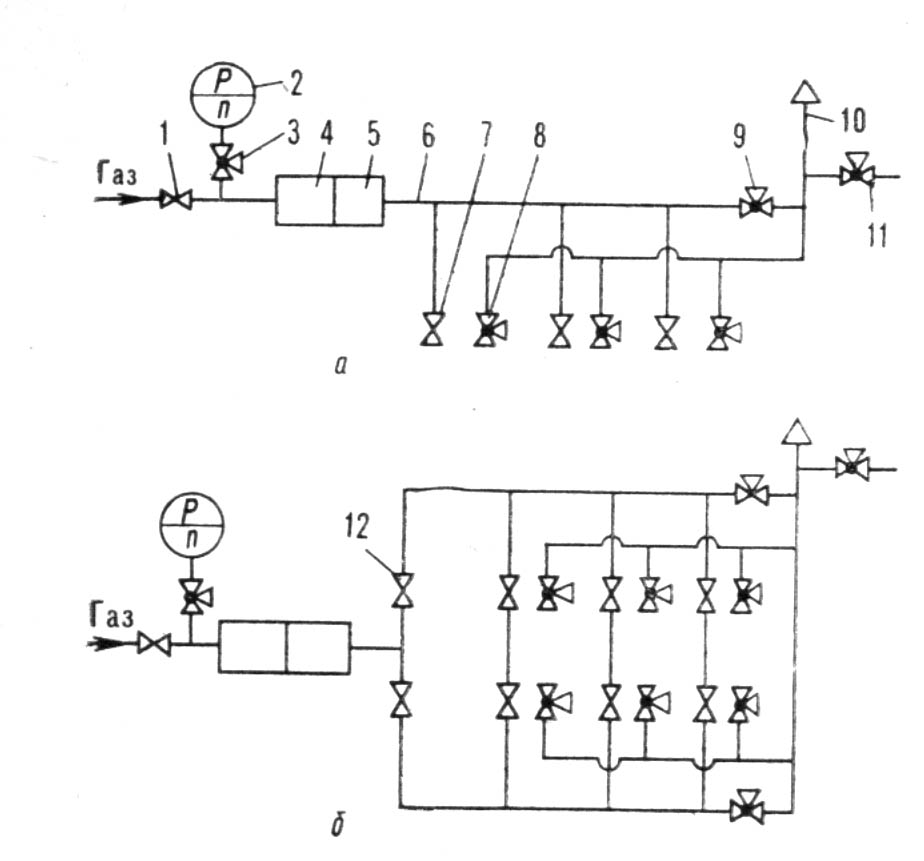

Рисунок 14.1. Схеми газопостачання котельних

з однорядним (а) і дворядним (б) розміщенням котлів.

1 – вимикальний пристрій на вводі; 2 – показуючий манометр; 3 – кран перед манометром; 4 – газо регуляторна установка; 5 – вузол вимірювання витрати газу; 6 – газовий колектор; 7 – вимикальний пристрій котла; 8 – кран продувального трубопроводу котла; 9 – кран продувального трубопроводу котельної; 10 – продувальний трубопровід; 11 – штуцер із краном і пробкою для відбору проби; 12 – вимикальний пристрій для групи котлів.
