Лекція №5. Допоміжне обладнання котельної установки План заняття.

1. Допоміжні поверхні нагріву котельних агрегатів.

2. Водне господарство та водний режим котлів. Внутрішньо котлові процеси у котельних агрегатах.

3. Тягодуттьове обладнання.

4. Живильні пристрої.

5. Шлакозоловидалення.

6. Золоуловлювачі.

7. Контрольно-вимірювальні прилади. Арматура котлів і трубопроводів. Гарнітура котлів.

8. Компоновка котельних.

Література: Б.Х.Драганов., О.Ф.Буляндра., А.В.Міщенко. “Теплоенергетичні установки і системи в сільському господарстві”. К.: “Урожай”., 1995р.

1. Допоміжні поверхні нагріву котельних агрегатів

До допоміжних поверхонь нагріву відносять водяні економайзери, повітропідігрівники та пароперегрівники.

Економайзер для нагріву живильної води та повітропідігрівник для нагріву дуттьового повітря розташовані у кінці конвективного газоходу і обмиваються газоподібними продуктами згорання, що виходять із котельного агрегату, із відносно низькою температурою. Тому їх називають також низькотемпературними або хвостовими поверхнями нагріву. При встановленні економайзерів та повітропідігрівників знижується температура продуктів згорання на виході із котла, через що зменшуються втрати із відхідними газами і підвищується ККД котлоагрегату.

1.1. Економайзери

Залежно від конструктивного виконання економайзери поділяють на чавунні, стальні гладкотрубні та стальні із оребрених труб.

Ч

1 – ребриста батарея;

2 – калач (перепускний патрубок);

3 – вихідні патрубки;

4 – вхідний патрубок.

авунні економайзери застосовують у котлах із робочим тиском до 2,3 МПа (рис. 5.1). Вони складаються із чавунних ребристих труб, що з'єднуються за допомогою калачів.

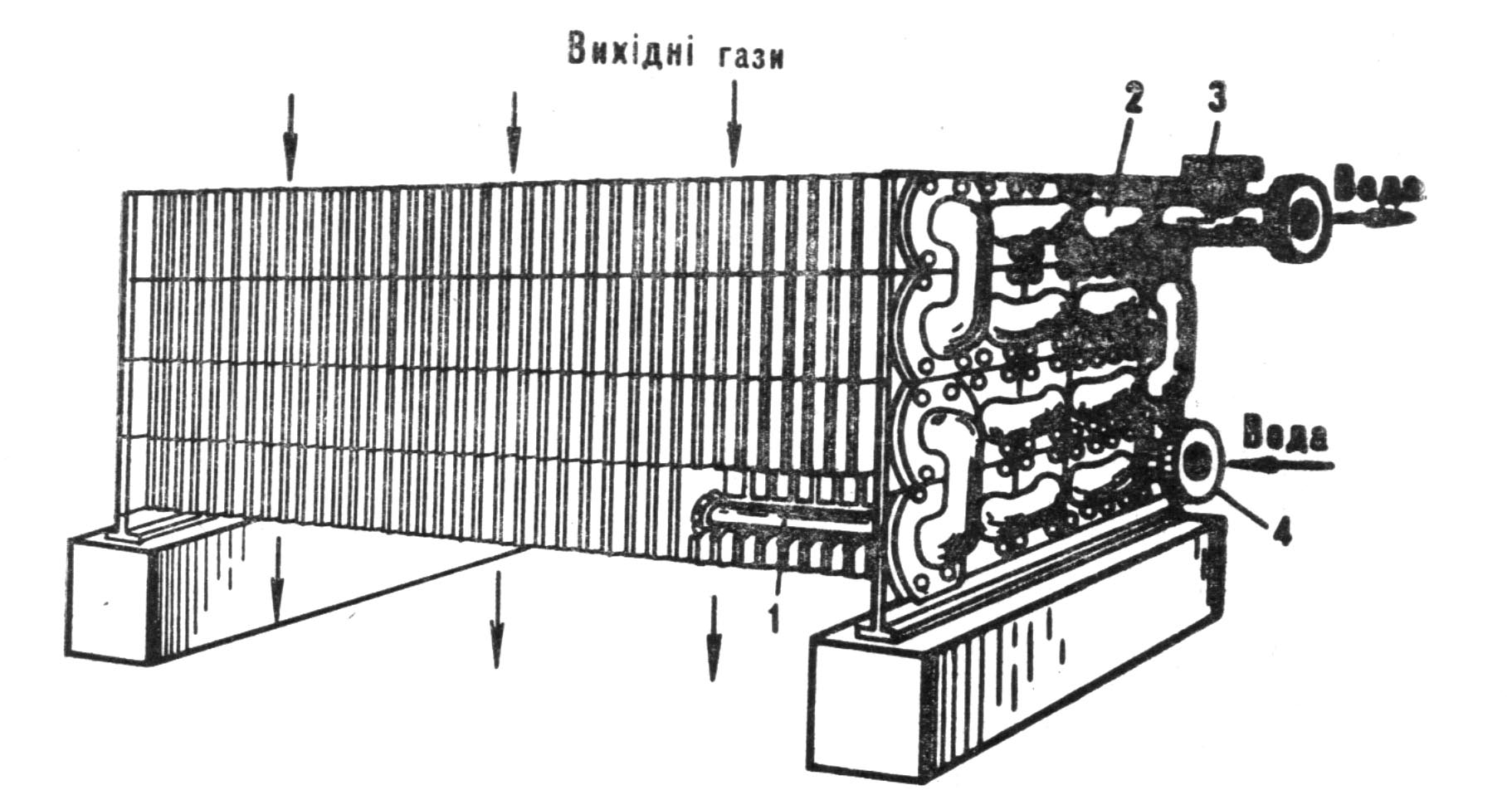

Р исунок 5.1. Чавунний економайзер.

Внаслідок ребристої поверхні економайзери чутливі до забруднення золою. Ребристі труби очищають обдуванням парою або повітрям.

С

За рівнем нагріву води економайзери поділяють на киплячі та некиплячі. В економайзерах некиплячого типу живильна вода підігрівається до температури на 40...50 °С нижчої за температуру кипіння при даному тиску в котлі.

тальні гладкотрубні економайзери виготовляють із суцільнотягнутих або зварних труб із зовнішнім діаметром 32, 38 і 51 мм, зігнутих у вигляді змійовиків (рис.5.2). Вхідні та вихідні кінці змійовиків об'єднуються, відповідно, вхідними та вихідними колекторами, розміщеними на стінках конвективного газоходу. У газоході змійовики розміщують у шаховому порядку.

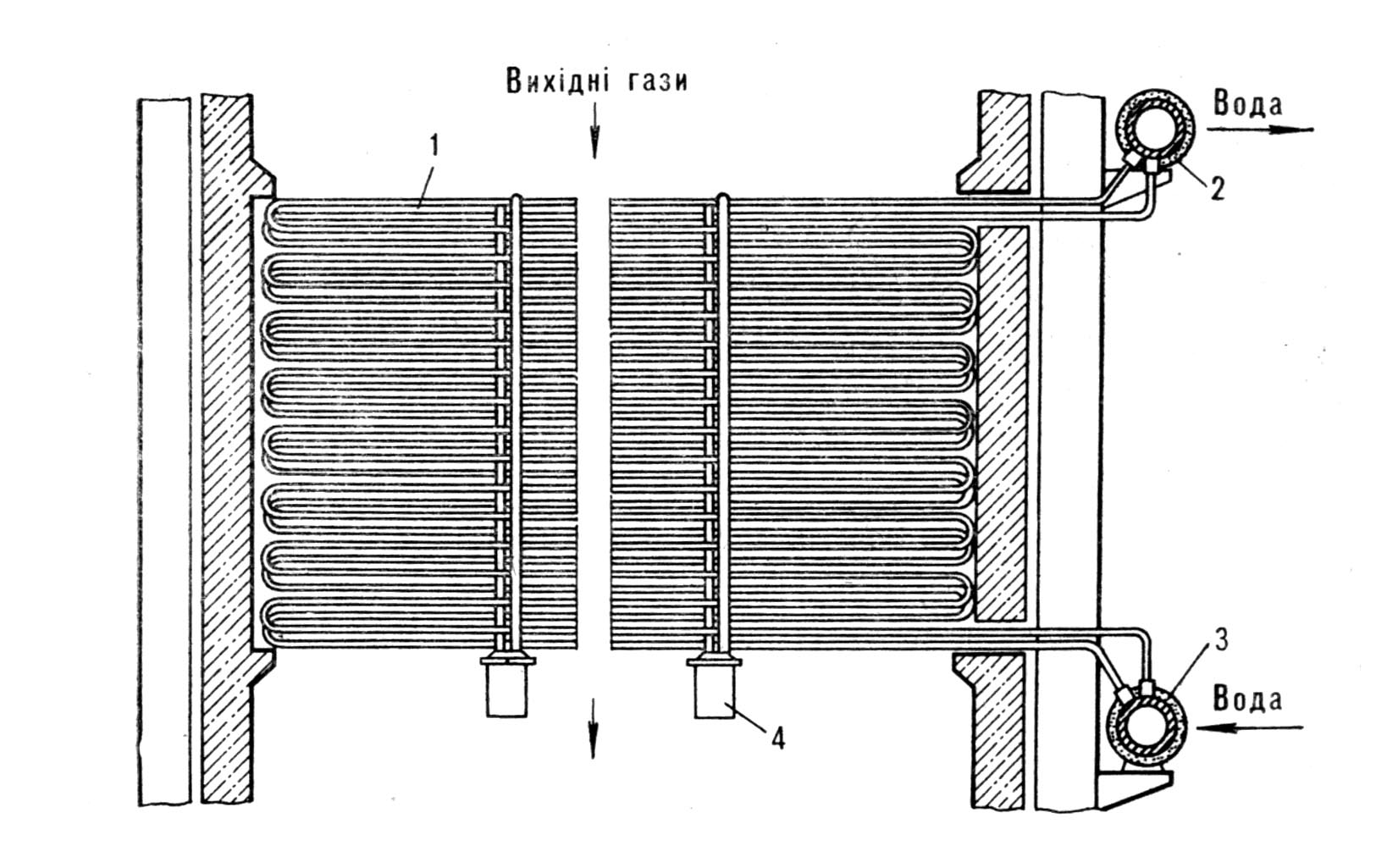

Рисунок 5.2. Стальний економайзер.

1 – змійовик із труб; 2 – вихідний колектор; 3 – вхідний колектор; 4 – опора змійовиків.

В економайзерах киплячого типу поряд із підігрівом води утворюється пара (звичайно не більше 20...25 % всієї води).

Економайзери обладнані контрольно-вимірювальними приладами, арматурою і запобіжними пристроями. У найвищій точці економайзера встановлений пристрій для видалення повітря (вантуз) у період заповнення економайзера водою. Крім того, наявна дренажна труба для видалення води економайзера після зупинки котла.
