Исходные данные для выполнения курсового проекта:

«Расчет противопожарного занавеса » вариант № 23

1.Проверить каркас противопожарного занавеса на прочность и жесткость и подобрать оптимальный номер профиля балок, исходя из экономической целесообразности. Материал каркаса – сталь марки ВСт3сп5. расчетная схема каркаса приведена на рис. 1.

Вариант	Высота сцены нсЦ., м	Длина балки l1 , м	Расстояние между балками а, м	Длина балки l2, м
23	26	13,5	1,45	7.25

2. Определить предел огнестойкости противопожарного занавеса по прогреву теплоизоляции, которая состоит из двух слоев (см. рис. 1). Первый слой (со стороны обогрева) выполнен из вулканита плотностью 400 кг/м3. а второй слой - из совелита плотностью 100 кг/м3. Толщина слоев приведена в табл. 3.

Номер	Толщина δ, мм
варианта	1-го слоя	2-го слоя
23	50	25

«Определение фактического (расчетного) времени эвакуации людей из зальных помещений» вариант № 17

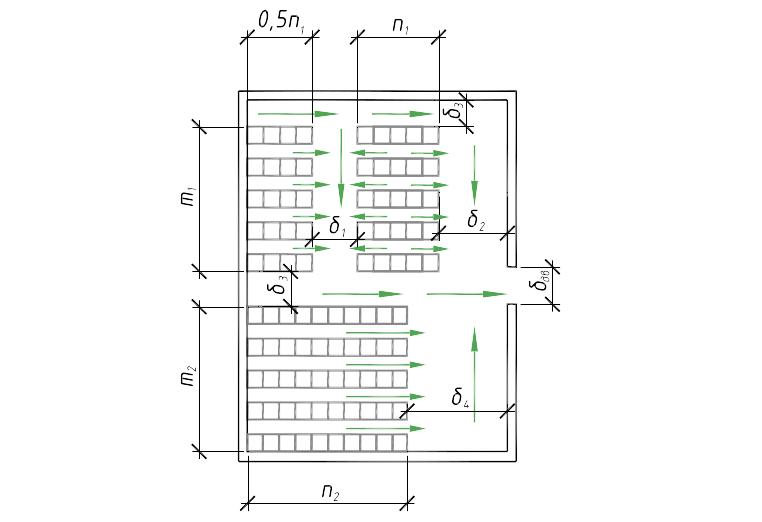

3. Определить расчетное (фактическое) время эвакуации людей из зрительного зала, принципиальная планировка которого приведена на рис. 4. Ширина прохода между рядами кресел 0,45 м, расстояние между спинками кресел 0,9 м, зрители в зале находятся в зимней одежде. Вид пути принять горизонтальным.

Вариант	Ширина прохода, м				Количество рядов		Количество мест в ряду		Ширина двери, δдв , м
	δ1	δ2	δ3	δ4
					m1	m2	n1	n2
17	1,2	1,40	2,8	''	8	14	14	21	2,6

Введение

ПРОТИВОПОЖАРНЫЕ ПРЕГРАДЫ

Противопожарный занавес

Проверка соответствия противопожарного занавеса требованиям пожарной безопасности заключается:

1.В проверке несущей способности каркаса занавеса при воздействии повышенных температур.

2.В определении предела огнестойкости занавеса.

Проверка несущей способности каркаса занавеса включает обеспечение 1.следующих условий сохранения:

2.прочности по нормальным напряжениям;

3.прочности по касательным напряжениям;

4.устойчивос­ти;

5.прогиба.

Не требуется проводить расчеты балок на устойчивость при пе­редаче нагрузки через сплошной жесткий настил, выполненный в виде профилированного металлического листа и на прочность по касательным напряжениям, так как в рассматриваемом сече­нии величина перерезывающей (поперечной) силы равна нулю.

Проверка несущей способности каркаса занавеса по прочности по нормальным напряжениям заключается в выполнении условия:

, (1.1)

где G - рабочие напряжения в сечении конструкции. Па; М - из­гибающий момент, Н·м; W - момент сопротивления сечения, м³; R_y - расчетное сопротивление стали по пределу текучести, Па; R_tem - прочность стали. Па, при температуре 180 °С; _tem - коэффициент, учитывающий снижение прочности конструкции под действием высокой температуры.

Проверка несущей способности каркаса занавеса по прогибу зак­лючается в выполнении условия:

, (1.2)

где f - фактический прогиб конструкции, м; q - рабочая наг­рузка, н/м; l - длина (пролет) конструкции, м; Е - модуль упругос­ти стали. Па; _teт - коэффициент, учитывающий изменение модуля уп­ругости под действием высокой температуры; I - момент инерции се­чения, м²; [f]- допустимый прогиб конструкции, м.

Определение предела огнестойкости противопожарного занавеса заключается в нахождении времени _ф , по истечении которого темпе­ратура на необогреваемой поверхности теплоизоляции занавеса превы­сит предельное значение. Температура на необогреваемой поверхности каркаса определяется по второму предельному состоянию по огнестойкости - потере теплоизолирующей способности, когда на необогревае­мой поверхности каркаса температура повысится в среднем по поверх­ности на 160 °С по сравнению с начальной температурой, т.е. на 180 °С и проверке выполнения условия:

_ф < 1 ч (60 мин). (1.3)
