Технологическая карта на утепление стен плитами пенопласта при реконструкции административного здания
1.Область применения
1.1 Технологическая карта разработана на устройство дополнительной теплоизоляции стен с наружной стороны с применением плит пенопласта.
1.2. В состав работ, рассматриваемых при разработке технологической карты, входят следующие процессы:
очистка поверхности от пыли и грязи;
укладка и крепление теплоизоляционных плит; крепление металлической сетки;
штукатурка наружной поверхности цементным раствором.
Работы на объекте должны производиться в соответствии с проектом производства работ, рабочими чертежами и требованиями СНиП 3.04.01-87.
2. Технология и организация выполнения работ
2.1. Утепление наружных стен осуществляется в соответствии с технологическими решениями , принятыми после предварительного обследования и оценки сопротивления стен теплопередаче.
2.2. Работы по утеплению стен с наружной стороны могут проводиться в теплый период года сразу по всему периметру здания или захватками по поточному методу, предусматривающему полную завершенность ремонтных работ .
2.3. схема организации работ приведена на рис. П.6.1.
2.4. Рейки бруса следует антисептировать, крепить к поверхности стены через 0,7 м друг от друга.

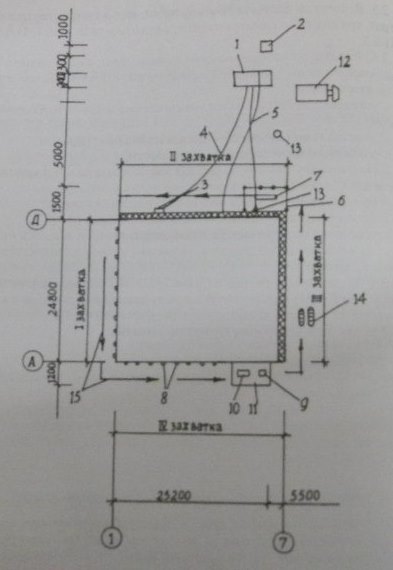

Рис. П.6.1. Схема работ по утепления стен плитами пенопласта:
1-штукатурная станция ПШМ-4; 2- емкость для известкового молотка; 3-распределительный щит; 4-электрокабель; 6- трубчитые леса; 7-ящик с инструментом териоизолировщиков; 10-складирование пенопласта; 11-люлька; 12- ; 13-растворонасос; 14- рулоны сеток; 15-направление передвижения лесов.
2.5. Ведомость подсчета объемов работ, калькуляция трудовых затрат, график производства работ приведены в табл. П.6.1. П.6.2.
2.6. Работы по утеплению стен административного здания с наружной стороны проводятся в следующей технологической последовательности:
Установка лебедки, люлек , компрессора и другого оборудования;
разметка и подвешивание поверхности;
сверление отверстий, установка закладных детали и монтаж крепежных деталей для теплоизоляционных плит
приготовление клеев и подготовка плит пенопласта
установка и закрепление теплоизоляционных плит
установка металлической сетки, натягивание и закрепление
провешивание поверхности, установка маяков и штукатуривание поверхности.
2.7. Задание имеет размер в плане 25.2-24,8 м; высота утепляемых стен 6 м. На фасаде имеются окна размером 1,5-1,5 м в количестве 21 штуки и входная дверь размером 2,2-1,8 м.
В плане здание делится на 4 захватки.
Таблица П.6.1.
Ведомость подсчета объемов работ
№ п/п |
Наименование работ |
Ед. Изм. |
Формула подсчета (цифровая и буквенная) |
Колличество |
1 |
2 |
3 |
4 |
5 |
1
2
3
4
5
6
7
8
9 |
Очистка изолируемой поверхности пескоструйным аппаратом Крепление антисептированного бруска каркаса Изоляция стен плитами из пенопласта в один слой Приготовление вяжущих материалов (мастики или клей)
Натягивание и закрепление металлической сетки Нанесение образка растворонасосом Нанесение грунта растворонасосом Нанесение накрывочного слоя растворонасосом Затирка поверхности затирочной машиной с разделкой углов
|
М2
м
М2
Т
М2
М2
М2
М2
М2
|
(25,2 24,8)+2х6-1,5х1,5х21-2,2х1,8
(((25,2+24,8)2):0,7+4))х6 П.1 ( П.1- значение пункта 1)
0,1х5,49 0,1 т - расход вяжущих материалов на 100м2 изолируемой поверхности
П.1
П.1
П.1
П.1
П.1 |
549
881
549
0,6
549
549
549
549
549 |
