10 Розрахунок повітряпідігрівача

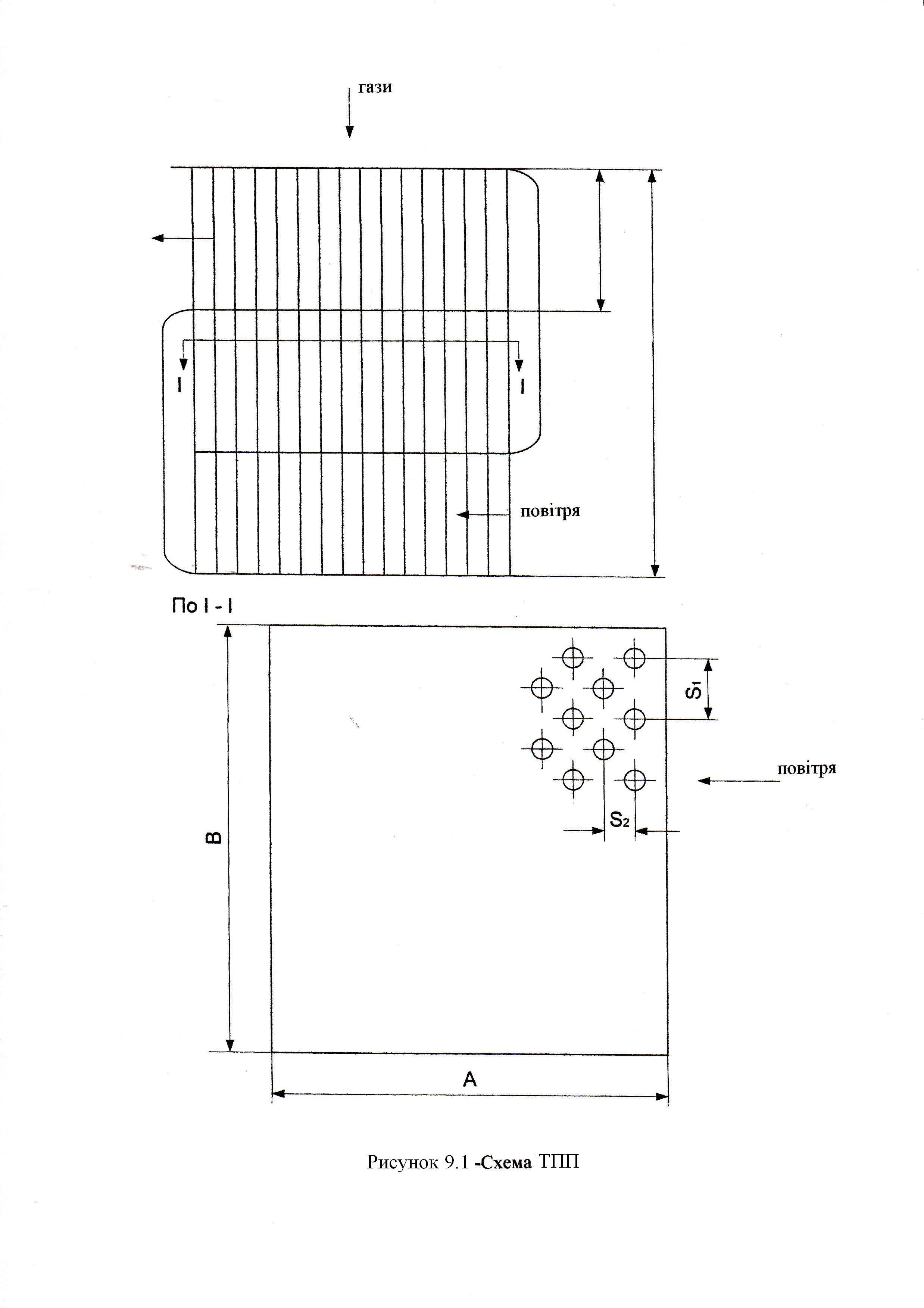

При курсовому проектуванні повітря підігрівач розраховують конструктивно, тобто визначають необхідну теплообмінну поверхню повітряпідігрівача, при цьому кожну ступінь розраховують окремо, згідно рисунку 10.1

Значення розрахунку зводимо таблицю 10.1

Таблиця 10.1- Розрахунок трубчатого повітряпідігрівача

Найменування величин	Позна- чення	Розмір-ність	Формула	Розрахунок
1 Ширина газоходу	В	м	З креслення	14,08
2 Глибина газоходу	А	м	З креслення	6,3
3 Зовнішній діаметр труб	d3	мм	З технічної характеристики	40
4 Внутрішній діаметр труб	dв	мм	З технічної характеристики	37
5 Поперечний крок труб	S1	-	З технічної характеристики	60
6 Повздовжній крок труб	S2	-	З технічної характеристики	40
7 Відносний поперечний крок труб		-		1,5
8 Відносний повздовжній крок труб		-		1
9 Кількість труб вздовж потоку газів	Z2	шт.	А/ S2+1	6,3/0,04+1=159
10 Число труб у ряді	Z1	шт.	В/ S1+1	14,08/0,6+1 =236
11 Загальна кількість труб	Z	шт.	Z1 Z2	159 236=37524
12 Перетин для проходів газу	Fг	м2		0,25 37524 0,0372 3,14=40,3
13 Швидкість газів	Wг	м/с		12,58 9,71(230+273)/ 273 40,3=5,5
14 Середня температура газів	Vср			0,5(319+135)=227
15 Середня температура повітря	tср				0,5(35+285.5)=157

Продовження таблиці 10.1

Найменування величин	Позна- чення	Розмір-ність	Формула	Розрахунок
15 Швидкість повітря		м/с		0,6 7=4.2
16 Поверхня ТПП				(2001 14,93 103)/ (18 71)=23368
17 Температурний напір				0,5(32+110)=71 316-284=32 140-30=110
18 Коефіцієнт тепловіддачі	К
19 Коефіцієнт теплопровідності від газів до стін			малюнок 6.6 [2]	25 1 1,15=28,75
20 Коефіцієнт тепловіддачі від стінки до повітря			малюнок 6.5 [2]	69 0,85 0,99 1,1=63,8
21 Коефіцієнт використовування поверхні нагріву		-	Таблиця 6.6 [2]	0,9
22 Висота ТПП		м
23 Середній діаметр		м		0,5(0,04+0,037)=0,0385
24 Висота ходу		м		5,3/4=1,3
