Ответ №1
МАИАВ алгоритм жумысын курау
Абоненттік іздеу маркеры- абоненттік іздеу сатысының бос шығысын іздейді және оған абоненттік желіні қосады. Координатты жүйе өзіндік топтық басқару құрылғыларын ұсынады және іздеу тапсырмаларын орындайды,және сол сияқты қосылуға керек коммутацияны басқарады. Әрбір маркердың жұмысы оның іздеу сатысына байланысты.
АИ сатысында шығыс хабарлама кезінде маркер бос іздеуді қосылатын абоненттің желісінің бос ИШКсына қосылу мақсатында іске асырылады. Осындай режимде жоғары жіберу қабілеті үшін коммутацияның 2 звеносын қолдануға болады.МАИАВ алгоритм түрінде берілген.
Абоненттік іздеуге түскен сигнал желілік іздеуге барады, және оның шығысы белгілі бір абоненттің абоненттік желісіне қосылуы керек.
Хабарламаның жоғалмауын қамтамасыз ету үшін және ішкі бұғаттағыштың азаюы үшін АИ сатысының сыйымдылығы мен жүйесіне тәуелді кіріс байланысына 3 немесе 4 коммутация звеносы қосылады.
АТС ж. Жүйеде АТСК 100/2000 калалык абоненттің коммутационндык шығырлары уш звеналык коммутация кірісі байланыста пайдаланылады. Кб және құрылым мамырлар 5 сурет ұсын-. Осы маркера әрекетінің алгоритымы 6шы суретте корсетилген-. Мақсатпен пучков және бау және кіріс комплектілер санының азайу улкен жүйеде АТСКУ АИ сатысында 1000- сызыкты абоненттің топтары пайдаланылады. Шығыс хабарлама үшін ПВ ПВ үлгісінің 100-сызыкты екізвеналык бір байланыстың шығырлары 100 х х 20 параметрлерімен 60 қолданылады. Кіріс хабарлама мен игерушілік СД және АВ.екізвеналык шығырларының арқылы төрт буын жүзеге асады. СД екізвеналык шығырлары 30 х х 200 параметрлерімен 40 ша ВП ВП жүзеге асады. Бір абоненттің тобы ара тәуелділік тен ВШК сұрау- комплектісінін санының Ав және СД үш-төрт шығырының 10 калалык шығырларынан деген құралады және қарамастан
2 Билет
Алгоритм жумысын курастыру МГИ
Ара удерис курылымынын кагидасынын регистрде жинактап акпарат изденистин (танбалагыштар)сатысынын баскару курлымдарына бериледи. Цифрлык акпарат “сураныска”танбалагыштан бериледи.
Акпарат баскару курлымдардын арасында максатпен онн айырбасынын удеуинин кодталуы.
3 Билет
ҚТЖ –дегі абоненттік желілердің құрылу қағидасы.
Аймақтық телефондық станциясы мен абоненттерді байланыстырушы желі абоненттік желі деп аталады. Абоненттік желілер шкафты және шкафсыз жүйе болып бөлінеді. Шкафтық жүйеде АТС тан сыйымдылығы үлкен кабельдер тарату шкафтарында орналасады. АТС тан шкафқа баратын кабельдер, желілік жабдықтар магистралды желі деп аталады. Шкафтардан тарату шкафтарына одан тарату желісіне тартылады. Тарату кабелі абонеттік желі сымы деп те аталады.Сыйымдылығы 10*2 – 20*2.
Шкафсыз жүйелер көбінесе аумағы аз желілерде қолданылады, сонымен қатар АТС қа жақын абоненттер, абонент саны көп кәсіпорындар мен өнеркәсіп ошақтары жатады. Бұл жүйеде шкафтар болмайды, сондықтан АТС тан шыққан кабельдер тарату қорабына барады.

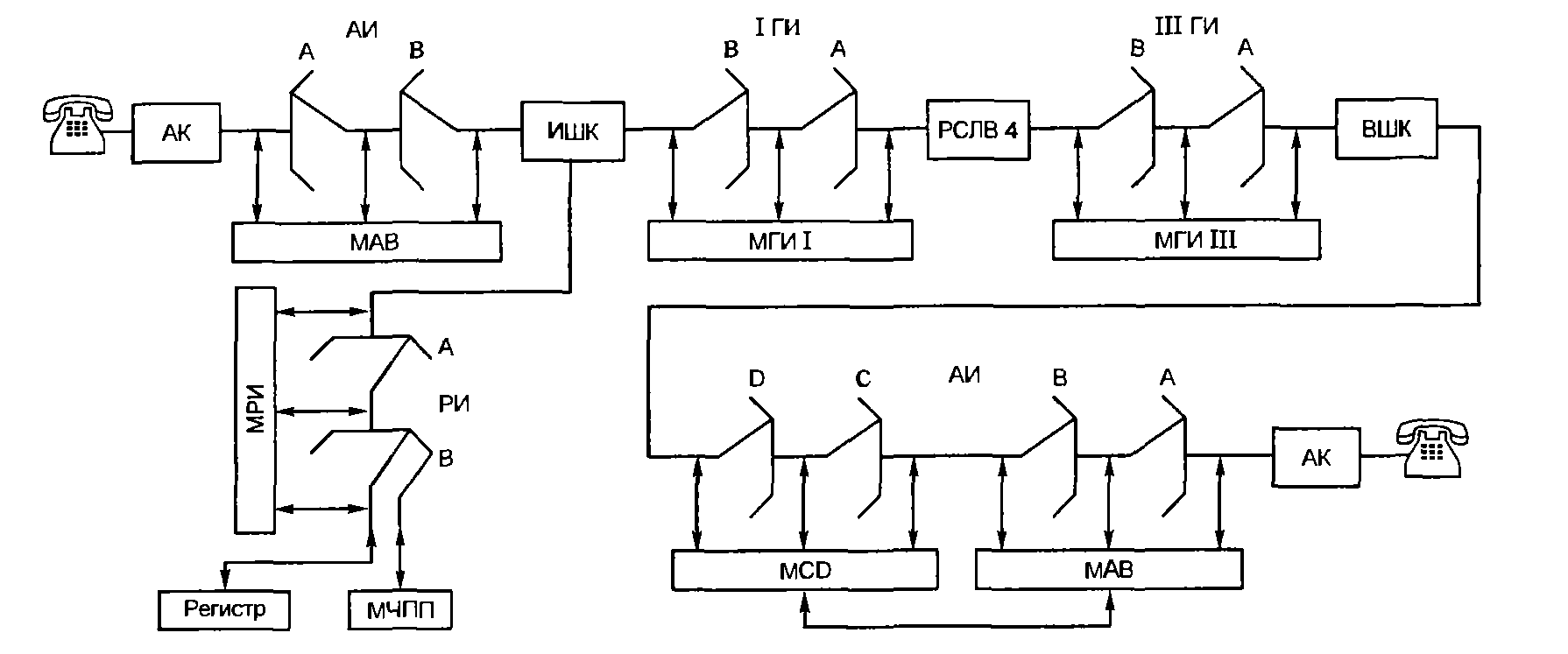

Координатты жүйесі бар атс-дың коммутациондық аспаптарының конструкциясы және жұмыс қағидасы.
АИ - абоненттік іздеу сатысы.
МАВ - А және В буынының маркері.
МСD - С және D буынының маркері.
АК - абоненттік комплект.
ИШК - шығыс сым комплектісі.
МЧПП - көп жиілікті қабылдап, таратушы.
ГИ - топтық іздеу сатысы.
МГИ I - I ГИ сатысының маркері.
МГИ III - III ГИ сатысының маркері.
РИ - регистрлік іздеу сатысы.
МРИ - регистрлік іздеу сатысының маркері.
ВШК - кіріс сым комплектісі.
РСЛВ - кіріс байланыс желілерінің релесі.
Абонент қоңырау шалған кезде абоненттік комплектісінде реле тұйықталады. Станцияның басқару құрылғысына бос емес сигналын жібереді (координаттық жүйесінде маркер деп аталады).
Маркер абоненттік желіні анықтап, берілген жүздікте осы желіге қолжетімді барлық жолды белгілейді. Бос шығыс комплектісін (ИШК) таңдап, содан кейін А, В блогта ИШКмен байланыс орнатады. Маркер босайды. Комплекттен байланыс ұсталынып, кіріс сатыларының іздеу регистрінде (РИ) орналасады. Бұл сатының маркеры қоңырау келген кезде кірісіті анықтайды және барлық осы кіріске қолжетімді байланыс жолдарын белгілейді. Маркердің сыңау құрылғысы бос регистрді жалғайды. Абоненттің аппаратына регистрдан акустикалық сигнал «станцияның жауабы» беріледі.
Регистрмен байланысқан кезде абонент нөмірін теріп, нөмір регистрде бекітіледі.
Нөмір тергеннен кейін, регистр көп жиілікті қабылдап – таратушыда орналасады (МЧПП). МЧПП келесіден тұрады: көп жиілікті генератор, адресті кодтық құрылғысы, таратушы және қабылдаушы коды. Топталған іздеу сатының кірісі «бос емес» сигналын ИШКға жібереді. Маркер ГИ «бос емес» сигналы келген кірісті анықтап және оған ГИ сатының кодтық қабылдап таратушысы жалғанады, содан кейін сигналмен аймаласуы сөйлесу сымдары арқылы жиілік кодымен атқарылады. РИ алты сымнан тұрады – үш сымы абонент жағынан ИШКмен байланысуы үшін, қалған үш сымы топталған жағынан қолданылады. Маркердан регистр жаққа «бірінші санды жиілік әдісімен беру» сигналы жіберіледі. МЧППдан маркер жаққа сөйлесу сымдармен тікелей түрде бірінші санды жібереді. Барлық ақпарат жиналғаннан кейін ГИ сатысы маркеры қажетті бағытта бос линияны таңдау және ИШКны ішкі станцияның комплектісімен РСЛВ4 жалғануын орнатады. Бұл комплект ІІІ ГИ сатының кірісінде орналасады, І ГИ маркеры босайды, ал байланыс ИШКмен ұсталынады.
C, D блогтың маркеры көп жиілікті әдісімен қабылдап және шақыылған абоненттік нөмірдің қалған үш санны бекітеді. Ол ішкі станциондық сымдар арқылы абоненттік іздеу сатының А, В блогтың он маркерімен байланысқан, оның әрқайсысы абоненттік линияның блогтарына қызмет етеді. МСD маркері сан жүзінен қажетті МАВ таңдайды және линияның кодымен 20 сым арқылы қалған сандарды жібереді. Содан кейін MCD мен MAB қосылып қажетті абонентке байланыс орнатады.
Кіріс абоненттік линияның сыңауы C, D блогтың маркерімен С, В, А буындар арқылы өткізіледі. Шақырылған абоненттің линиясы «бос емес» болса, онда MCDдан регистрге «орнатылған байланысты ажырату» сигналын жібереді. Регистр маркерге «маркердан келген сигналды растау» сигналын жібереді. Содан кейін орнатылған жалғауды ажыратады. Абонентке ИШКдан «бос емес» сигналы жіберіледі.
Ал енді шақырылған абоненттің линиясы бос болса, онда регистрге «байланыс орнатуы аяқталды» сигналы жіберіледі және орнатылған буындар С, В, А байланысқа қосымша D байланыс орнатады.
