Маріупольський коледж ДВНЗ «ПДТУ»
ЦК «Транспортні технології»
Дисципліна «Інженерна графіка»
Комплексна контрольна робота
Варіант 1
1. Перекреслити два вигляди деталі (рис. 1.1). Виконати вказаний розріз. Нанести розміри.
2. Назвати, який розріз виконаний.

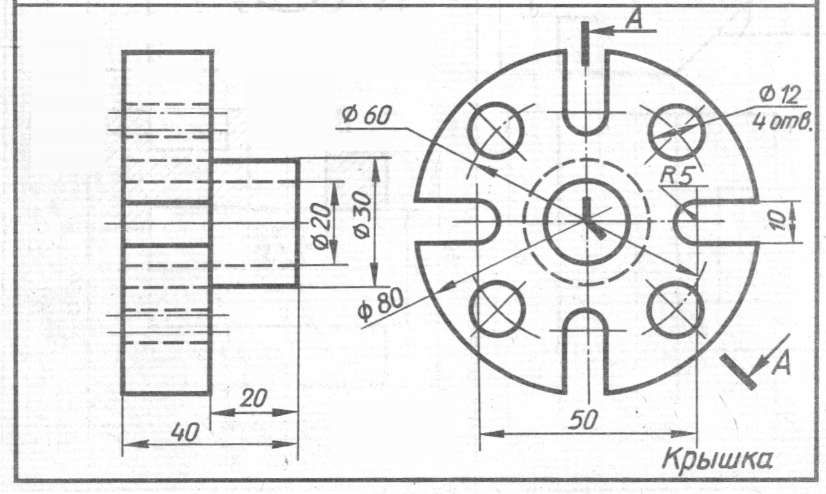

Рисунок 1.1
3. Накреслити схему (рис. 1.2). Скласти перелік елементів за допомогою табл. 1.
Рисунок 1.2 – Транзисторний підсилювач
УЗГОДЖЕНО:
Голова циклової комісії
електротехнічних дисциплін та
автоматизації техпроцесів Т.М. Мартинова
Голова циклової комісії
«Транспортні технології» О.В. Білокузов
Маріупольський коледж ДВНЗ «ПДТУ»
ЦК «Транспортні технології»
Дисципліна «Інженерна графіка»
Комплексна контрольна робота
Варіант 2
1. Перекреслити два вигляди деталі (рис. 2.1). Виконати вказаний розріз. Нанести розміри.
2. Назвати, який розріз виконаний.

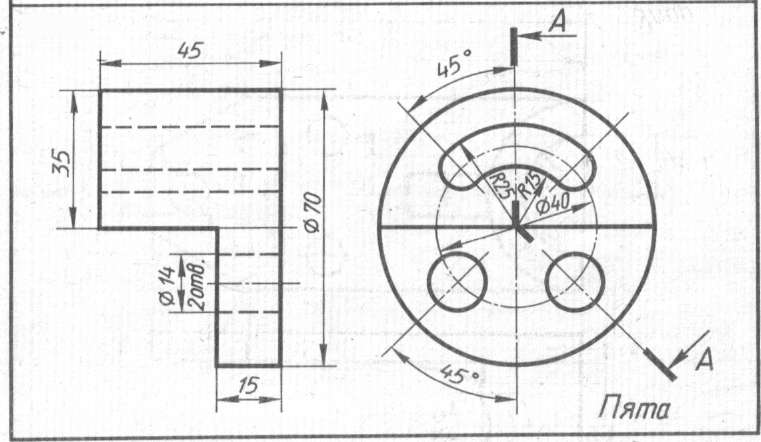

Рисунок 2.1
3. Накреслити схему (рис. 2.2). Скласти перелік елементів за допомогою табл. 1.

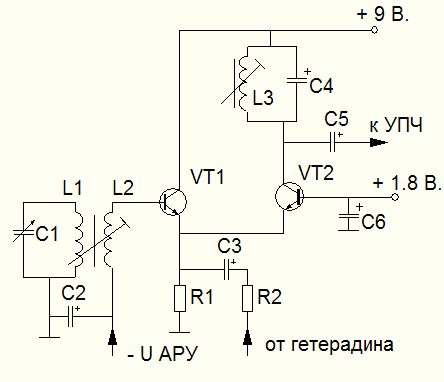

Рисунок 2.2 – Перетворювач частоти
УЗГОДЖЕНО:
Голова циклової комісії
електротехнічних дисциплін та
автоматизації техпроцесів Т.М. Мартинова
Голова циклової комісії
«Транспортні технології» О.В. Білокузов
Маріупольський коледж ДВНЗ «ПДТУ»
ЦК «Транспортні технології»
Дисципліна «Інженерна графіка»
Комплексна контрольна робота
Варіант 3
1. Перекреслити два вигляди деталі (рис. 3.1). Виконати вказаний розріз. Нанести розміри.
2. Назвати, який розріз виконаний.

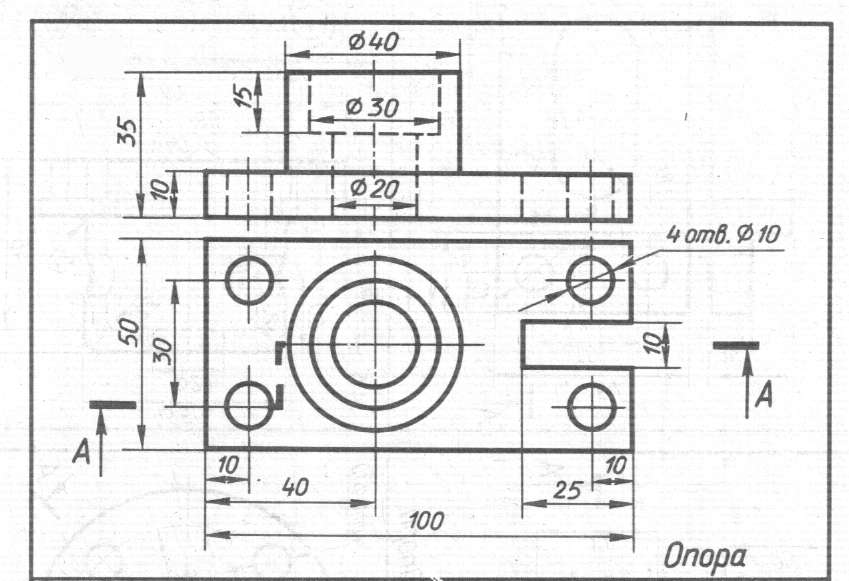

Рисунок 3.1
3.
Накреслити схему (рис.
3.2).
Скласти перелік елементів за допомогою
табл.
1.

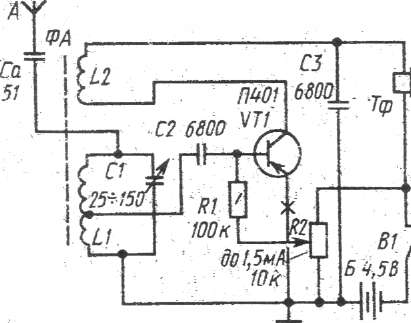

Рисунок 3.2 - Регенеративний приймач
УЗГОДЖЕНО:
Голова циклової комісії
електротехнічних дисциплін та
автоматизації техпроцесів Т.М. Мартинова
Голова циклової комісії
«Транспортні технології» О.В. Білокузов
Маріупольський коледж ДВНЗ «ПДТУ»
ЦК «Транспортні технології»
Дисципліна «Інженерна графіка»
Комплексна контрольна робота
Варіант 4
1. Перекреслити два вигляди деталі (рис. 4.1). Виконати вказаний розріз. Нанести розміри.
2. Назвати, який розріз виконаний.

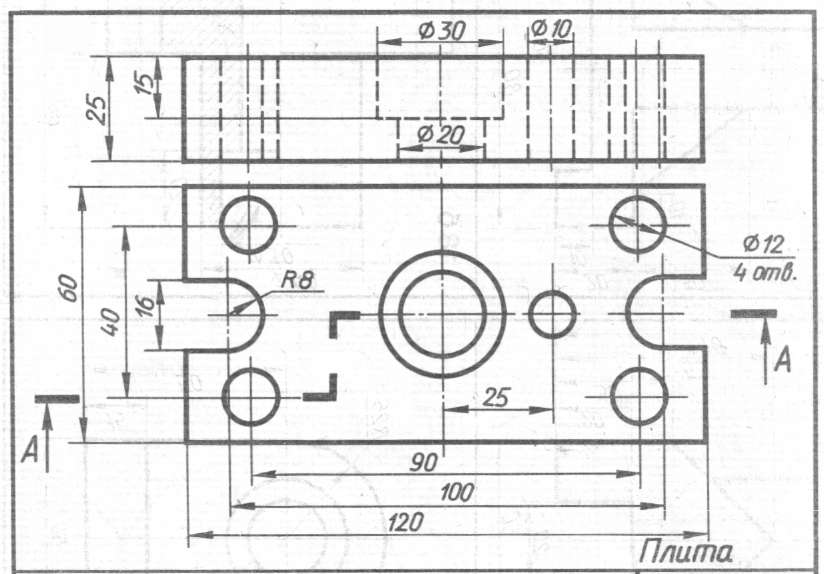

Рисунок 4.1
3. Накреслити схему (рис..4.2). Скласти перелік елементів за допомогою табл. 1.

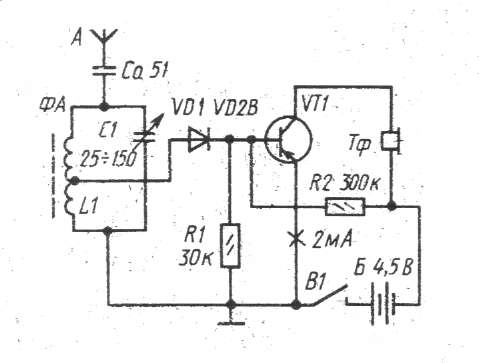

Рисунок 4.2 – Приймач
УЗГОДЖЕНО:
Голова циклової комісії
електротехнічних дисциплін та
автоматизації техпроцесів Т.М. Мартинова
Голова циклової комісії
«Транспортні технології» О.В. Білокузов
