Содержание
Введение
1 Характеристика здания
2 Конструктивное решение здания
2.1 Фундаменты
2.2 Колонны
2.3 Стены
2.4 Перекрытия
2.5 Лестницы
2.6 Перегородки
2.7 Покрытия (крыша)
2.8 Экспликация плов
2.9 Окна и двери
3 Крановое оборудование
4 Спецификация основных сборных железобетонных конструкций
Список литературы
Введение
Объектом проектирования является : Ремонтный блок №1 для щебёночных и гравийно-песчаных заводов.
Целью курсового проекта является:
1) Закрепление и расширение знаний, полученных при изучении теоретиче- ского материала;
2) Овладение методами оценки объемно-планировочных и конструктивных
решений зданий;
3) Приобретение навыков в области проектирования зданий;
4) Овладение методами пользования технической литературой и действую-
щими в строительстве нормативными документами.
Основными задачами курсового проектирования являются:
- выработка навыков творческого мышления и умение применять обосно-
ванные в технико-экономическом отношении решения инженерных задач;
- закрепление знаний, полученных при изучении дисциплины;
-формирование профессиональных навыков, связанных с самостоятельной деятельностью будущего специалиста.
Курсовой проект содержит 4 раздела;
Характеристика здания.
Конструктивное решение здания.
Наружная и внутренняя отделка.
Спецификация основных сборных железобетонных конструкций.
Объём курсового проекта составляют: пояснительная записка выполненная машина печатным текстом на …….. листах формата А4 и графическая часть на 2 листах формата А1.
1 лист—Фасад 1-15.План первого этажа. Разрез 1-1.разрез 2-2.
2 лист—Схема расположения фундамента.План кровли.Схема расположения перекрытий.
1 Характеристика здания
По назначению здание относится к c строительному производству. Здание в плане имеет прямоугольную форму. Размеры промышленной части здания в осях 1-5 –24 м,8-15 –42, А-Д –18м,а административно-бытовая в осях 6-8 –12м,А-Д –24м. . В месте перепада высот запроектирован деформационный шов.
Промышленная часть здания одноэтажная, а административно-бытовая часть двух этажная.
Высота помещения до низа несущей конструкции покрытия в промышленной части здания 8,4 м, а в административно-бытовой 6,0.
При пожаре эвакуация людей из здания осуществляться через дверные проемы , а также с помощью наружной пожарной лестницы.
Здание является каркасным.
Конструктивная схема здания - в административно-бытовой части здания с поперечными несущими стенами, а в промышленной – с продольными.
Пространственная жесткость и устойчивость здания обеспечивается колоннами, плитами покрытия, стеновыми панелями.
По долговечности здание относится к II степени, так как его конструктивные элементы рассчитаны на срок службы 50-100 лет.
По огнестойкости в соответствии с СНБ 2.02.01-98 здание относится к II степени, т.к. стены запроектированы из сборных ж.б. панелей; перегородки из кирпича и сборных ж.б. панелей; каркас- сборные ж.б. колонны, стропильные фермы и балки двухскатные; покрытие - ребристые плиты. Шаг колонн-6м , размер пролетов- 12м.
Класс ответственности здания по СНиП 2.01.07-85 II.
В здании запроектированы пять подвесных крана. Грузоподъёмностью кран от 0,5 до 5 т.
Технико-экономические показатели проектируемого здания составляют:
Площадь застройки здания
Площадь помещения 1879.2м2
Рабочая площадь 1000,42 м2
Конструктивная площадь
Объем здания5974,68 м3
Площадь наружных стен
2 Конструктивное решение здания
2.1Фундаменты
Запроектированный фундамент под административно-бытовой частью – ленточный сборные бетонные блоки. Под промышленной частью здания заложены фундаментные балки. Глубина промерзания составляет минус 1,3 м.
Определяем отметку минимальный разрез подколоника по формуле 2.1 для крайних колон с сечением 500×500:
А под мин=ак+2×75×175; (2.1)
Где ак – сечение колоны.
А под мин=500+2×75×175=1000.
В под мин =вк+2×75×175;
В под мин =500+2×75×175=1000.
Для фахверкофых колон с сечением 400×400:
А под мин=ак+2×75×175;
А под мин =400+2×75×175=900.
В под мин =вк+2×75×175;
В под мин =400+2×75×175=900.
Для внутренних колонн с сечением 500×600:
А под мин=ак+2×75×175;
А под мин =500+2×75×175=1000.
В под мин =вк+2×75×175;
В под мин =600+2×75×175=1100.
Размеры подошвы фундамента определяется формуле по 2.2.
Для крайних колон:
А п = А под+2×300; (2.2)
Где А под –минимальный разрез подколоника.
Ап = 1000+2×300=1600;
В п =В под+2×300;
Вп =1000+2×300=1600.
Для фахверковых колон:
А п = А под+2×300;
Ап = 900+2×300=1500.
В п =В под+2×300;
Вп =900+2×300=1500.
Для калонн внутреннего ряда:
А п = А под+2×300;
Ап = 1100+2×300=1700.
В п =В под+2×300;
Вп =1000+2×300=1600.
Определяем глубину заложения фундамента по формуле 2.3:
Нз=Нпр+0,5; (2.3)
Где Нпр –глубина промерзания.
Нз=1,3+0,5=1.8м.
В таком случи фундамент по высоте буде составлять 1.8 м.
Для того что бы подобрать фундаментные балки используют формулу 2.4:
Lфб=6000-( АI под :2+ АII под :2)-2×25; (2.4)
Для наружных колонн:
Lфб=6000-( 1000:2+1000:2)-2×25=4950.
Для фахверковых колонн:
Lфб=6000-(900:2+900:2)-2×25=5050.
Для внутренних колонн:
Lфб=6000-(1100:2+1100:2)-2×25=4850.
Фундаменты запроектированы:
- монолитные железобетонные стаканного типа, серия 1.412-2/77 в.1, под колонны основного каркаса, под стойки фахверка запроектированы столбчатые монолитные фундаменты пенькового типа, серия 1,412-1-4 в,1. По расчёту размер подколонника 900х900, подошвы фундамента 1500х1500. Глубина заложения фундаментов 1,5 м. Отметка подошвы – 1,650 м.
Дно стакана выполняется на 50 мм. ниже отметки низа колонны, для компенсации отклонений. Верхнюю плоскость фундамента располагают на отм. – 0,150, что позволяет завершить работы по возведению подземной части здания до монтажа колонн. Монтаж фундамента следует выполнять по бетонной подготовке из бетона В3,5, толщиной 100 мм.
При опирании стеновых панелей используют фундаментные балки, серия 1,415-1 в.1, укладываемые между подколонниками на специальные бетонные столбики. По расчёту запроектировано 4 типоразмера фундаментных балок. Для предотвращения деформаций под фундаментную балку выполняется обратная засыпка из не пучинистых грунтов.
В местах примыкания колонн к кирпичной стене фундаменты выполняются монолитные ж.б. плиты неправильной формы, под колонну и стену одновременно.
Для защиты от капиллярной сырости выполняется гидроизоляция по П8-2000 к СНБ 5.01.01-99: горизонтальная из 2 слоя «Изопласт П»;вертикальная – обмазка за два раза составом «Полимикс ГС».
Для защиты фундаментов от поверхностных вод по периметру здания выполнить асфальтобетонную отмостку шириной 1000 мм по щебёночному основанию толщиной 150 мм с уклоном от здания 5%.

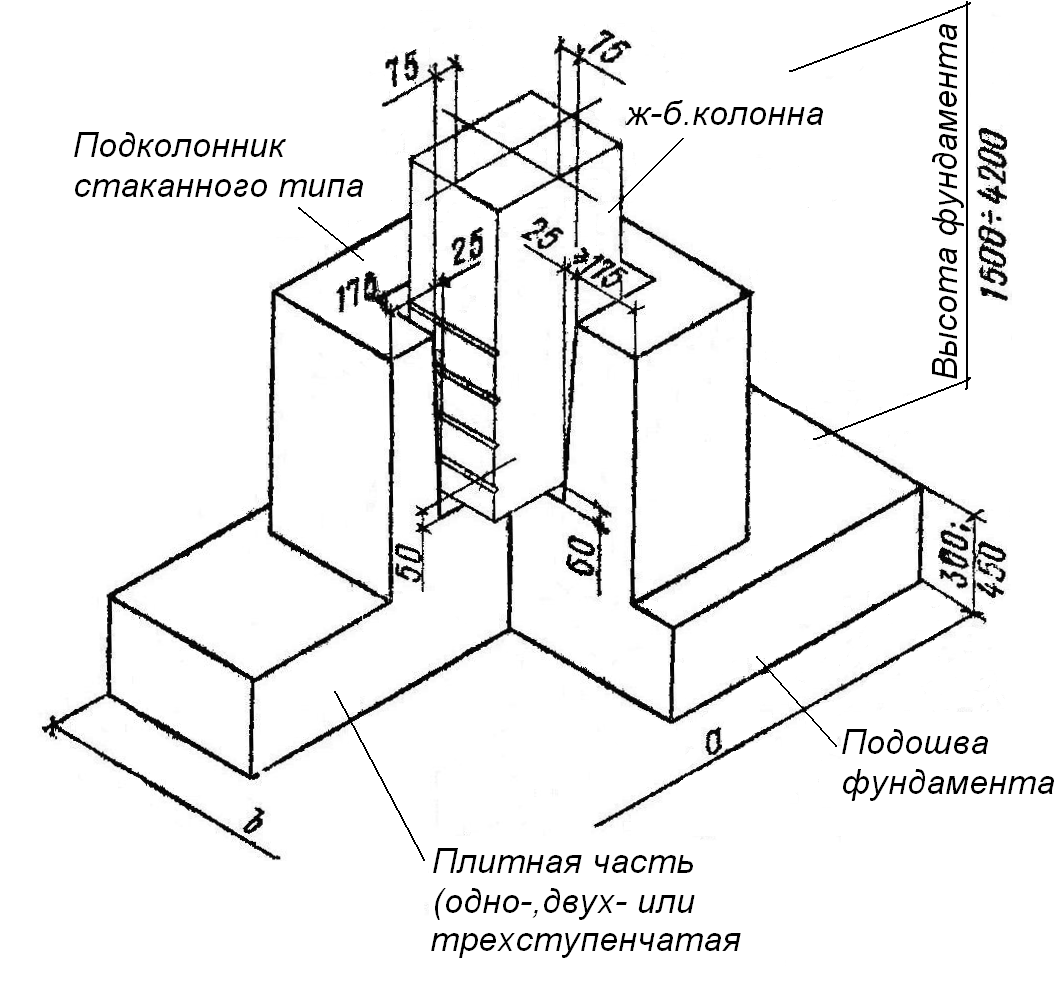

Рисунок 2.1- фундамент

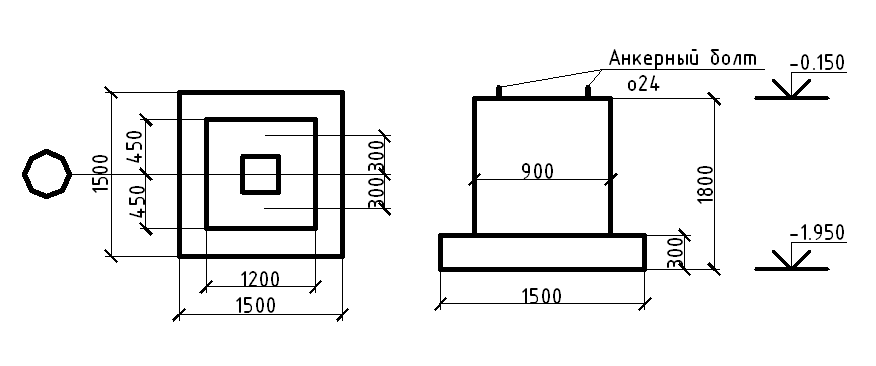

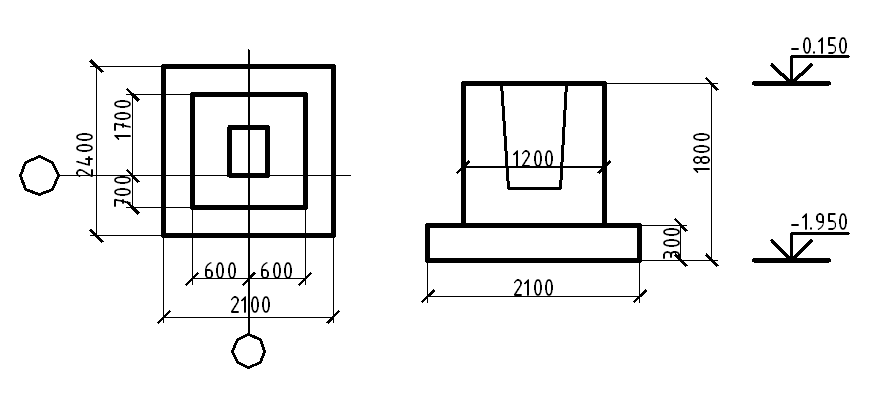

Рис.2 Эскиз фундаментов под колонны фахверка
