Тестовые вопросы по дидактической единице
«Подготовка твердого топлива и золошлакоудаление»

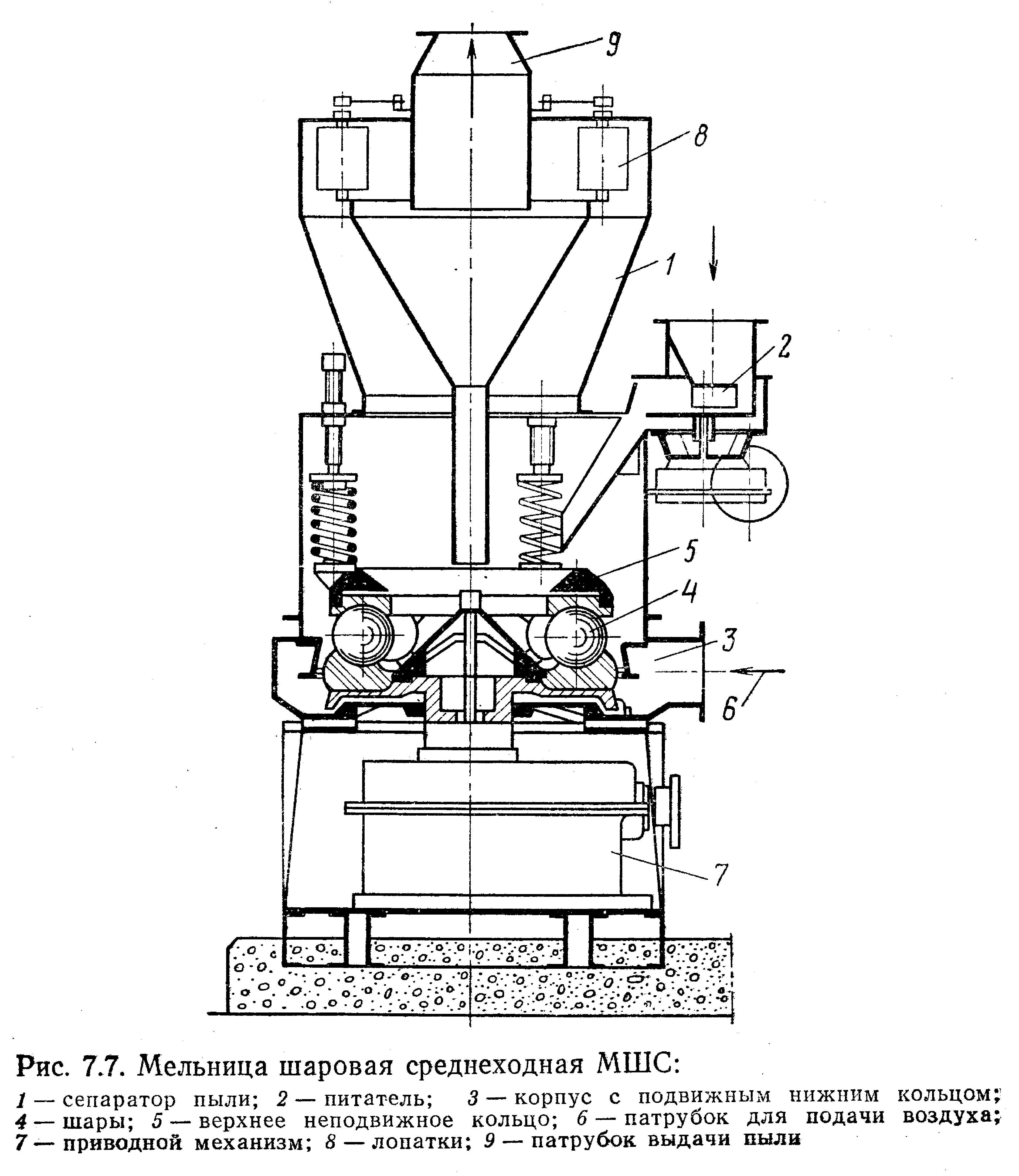

На рисунке показана:
- шаровая мельница среднеходовая; +
- молотковая мельница;
- вентиляторная мельница;
- мельница шаровая барабанная.
Позицией 1 на рисунке обозначено:
- центробежный сепаратор пыли; +
- питатель угля;
- редуктор;
- отвод пыли к горелкам;
- подвод горячего воздуха.
П озицией 3 на рисунке обозначено:
- центробежный сепаратор пыли;
- питатель угля;
- редуктор;
- отвод пыли к горелкам;
- подвод горячего воздуха. +
П озицией 2 на рисунке обозначено:
- центробежный сепаратор пыли;
- питатель угля; +
- редуктор;
- отвод пыли к горелкам;
- подвод горячего воздуха.
П озицией 8 на рисунке обозначено:
- центробежный сепаратор пыли;
- питатель угля;
- редуктор;
- регулировочные лопатки; +
- отвод пыли к горелкам;
- подвод горячего воздуха.
Позицией 7 на рисунке обозначено:
- центробежный сепаратор пыли;
- питатель угля;
- редуктор; +
- регулировочные лопатки;
- отвод пыли к горелкам;
- подвод горячего воздуха.

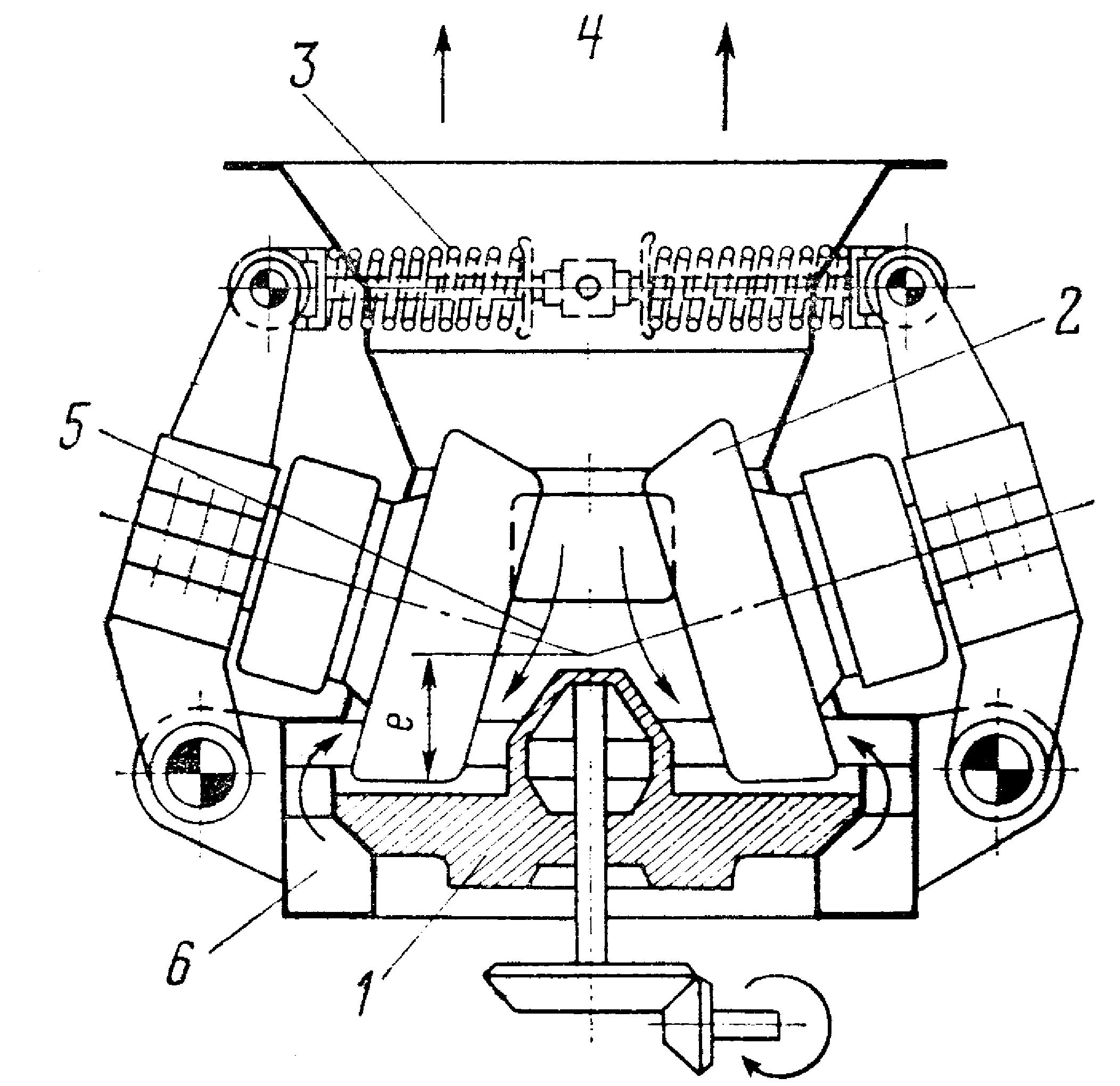

На рисунке показана:
- шаровая мельница среднеходовая;
- молотковая мельница;
- вентиляторная мельница;
- мельница шаровая барабанная;
- мельница валковая среднеходовая. +
П озицией 1 на рисунке обозначено:
- неподвижный стол;
- вращающийся стол; +
- подача топлива;
- подача воздуха;
- конические валки.
П озицией 2 на рисунке обозначено:
- неподвижный стол;
- вращающийся стол;
- подача топлива;
- подача воздуха;
- конические валки. +
Позицией 5 на рисунке обозначено:
- неподвижный стол;
- вращающийся стол;
- подача топлива; +
- подача воздуха;
- конические валки.
П озицией 6 на рисунке обозначено:
- неподвижный стол;
- вращающийся стол;
- подача топлива;
- подача воздуха; +
- конические валки.

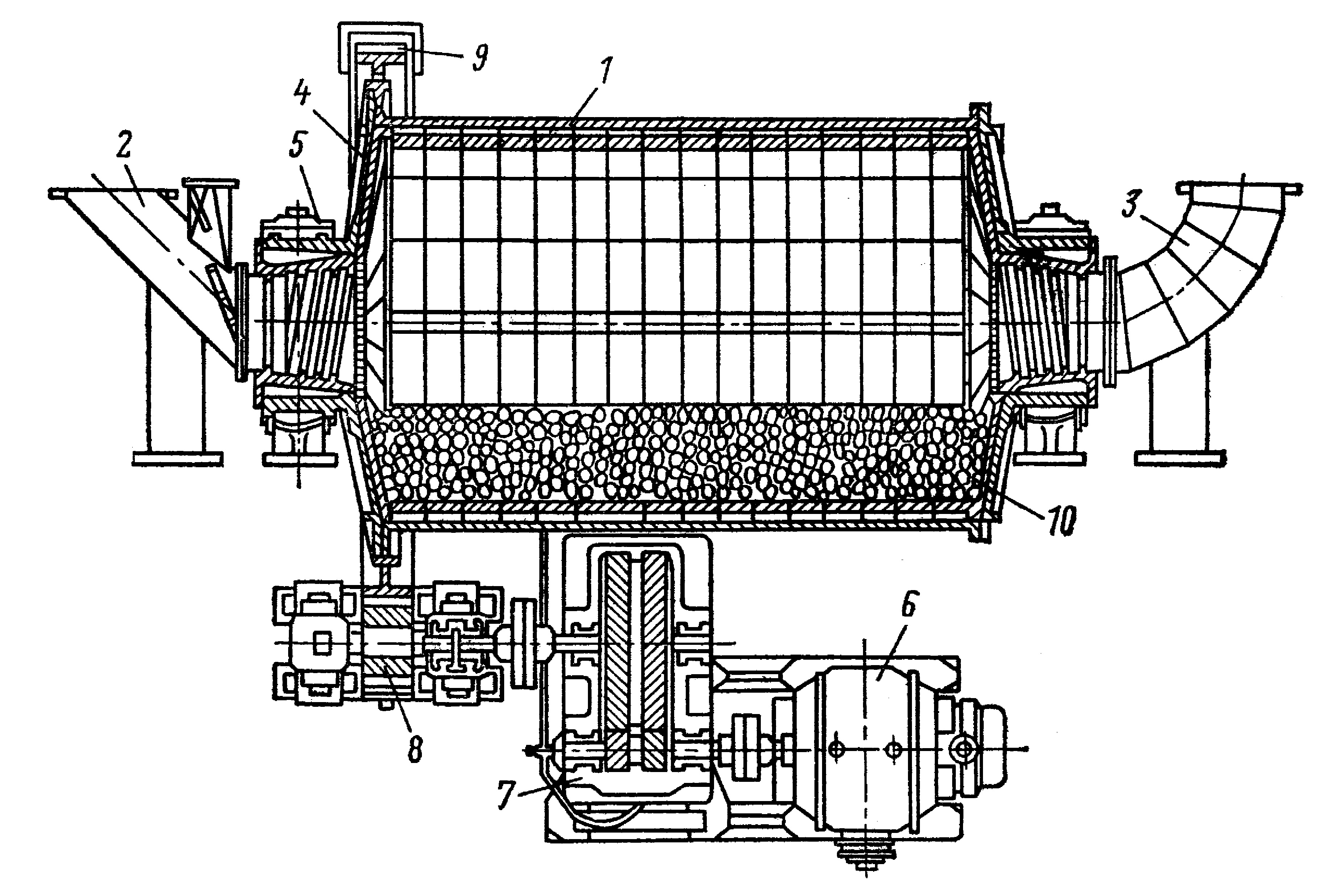

На рисунке показана:
- шаровая мельница среднеходовая;
- молотковая мельница;
- вентиляторная мельница;
- мельница шаровая барабанная; +
- мельница валковая среднеходовая.
Позицией 2 на рисунке обозначено:
- вход горячего воздуха; +
- выход готовой угольно-воздушной смеси;
- редуктор;
- шаровая засыпка;
- броневые плиты.
П озицией 3 на рисунке обозначено:
- вход горячего воздуха;
- выход готовой угольно-воздушной смеси; +
- редуктор;
- шаровая засыпка;
- броневые плиты.
Позицией 1 на рисунке обозначено:
- вход горячего воздуха;
- выход готовой угольно-воздушной смеси;
- редуктор;
- шаровая засыпка;
- броневые плиты. +
Позицией 10 на рисунке обозначено:
- вход горячего воздуха;
- выход готовой угольно-воздушной смеси;
- редуктор;
- шаровая засыпка; +
- броневые плиты.

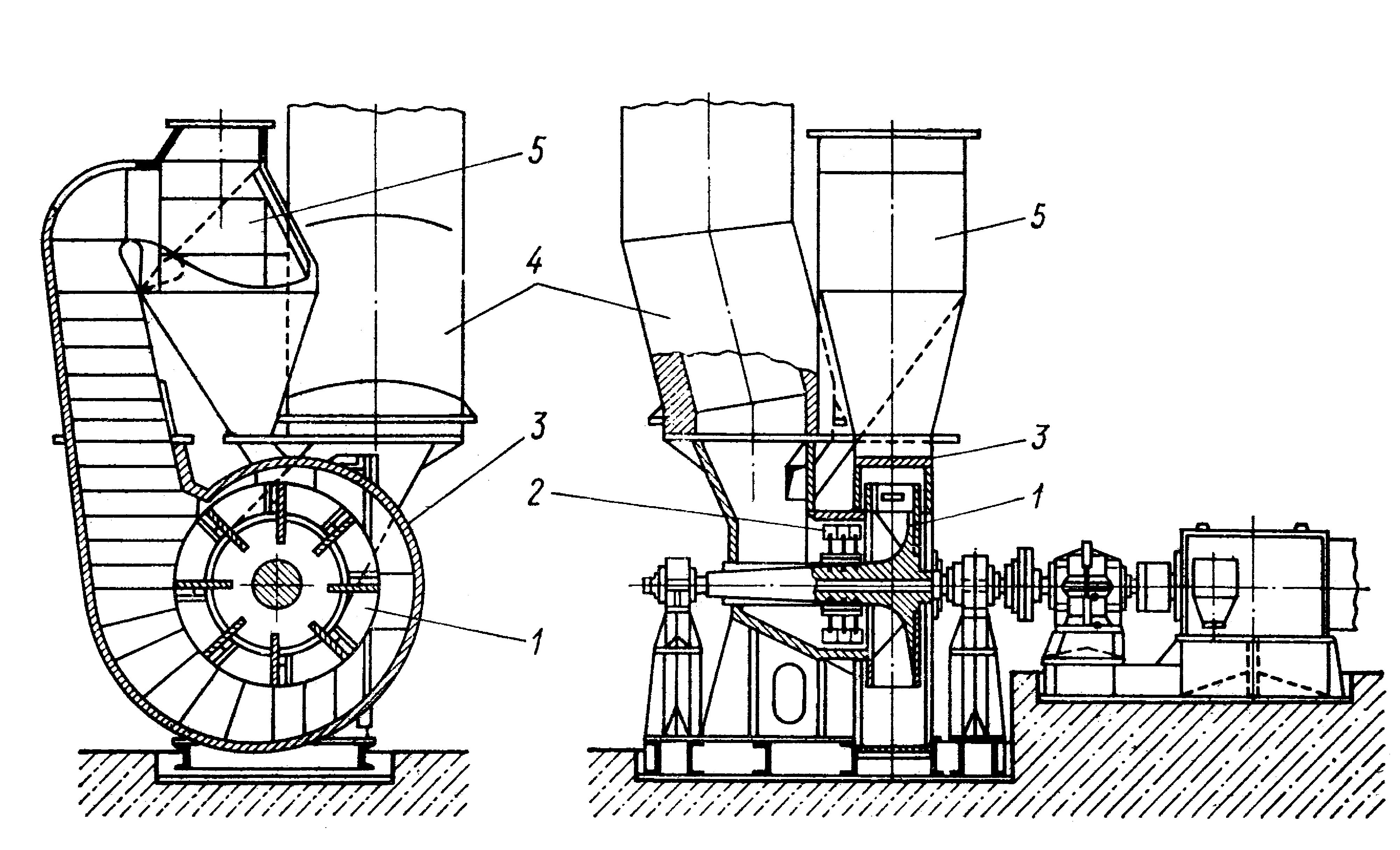

На рисунке показана:
- шаровая мельница среднеходовая;
- молотковая мельница;
- вентиляторная мельница; +
- мельница валковая среднеходовая;
- мельница шаровая барабанная.
Позицией 1 на рисунке обозначено:
- рабочее колесо вентилятора; +
- била;
- корпус вентилятора;
- подвод сушильного агента и топлива;
- отвод размолотого топлива.
Позицией 2 на рисунке обозначено:
- рабочее колесо вентилятора;
- била; +
- корпус вентилятора;
- подвод сушильного агента и топлива;
- отвод размолотого топлива.
П озицией 3 на рисунке обозначено:
- рабочее колесо вентилятора;
- била;
- корпус вентилятора; +
- подвод сушильного агента и топлива;
- отвод размолотого топлива.
Позицией 4 на рисунке обозначено:
- рабочее колесо вентилятора;
- била;
- корпус вентилятора;
- подвод сушильного агента и топлива; +
- отвод размолотого топлива.
Позицией 5 на рисунке обозначено:
- рабочее колесо вентилятора;
- била;
- корпус вентилятора;
- подвод сушильного агента и топлива;
- отвод размолотого топлива. +
