1. Изучения устройства и основного меню электронного тахеометра GTS 105
2. Выполнения тахеометрической съемки электронным тахеометром GTS 105
3. Транслирование файла измерения из прибора в ПК
4. Вынос при помощи электронного тахеометра проектных точек в натуре
4.1. Выполнить координирование проектных точек
4.2. Определить проектные координаты выносимых точек
4.3. При помощи обратной засечки выполнить позиционирования прибора
4.4. Полярной засечкой производится вынос проектных точек в натуру
5. Изучение устройства и основного меню электронного нивелира DINI 0.3.
6. Выполнение нивелирного хода с записью результатов в память прибора
7. Трансляция файла измерений из прибора в ПК
1.Изучения устройства и основного меню электронного тахеометра gts 105

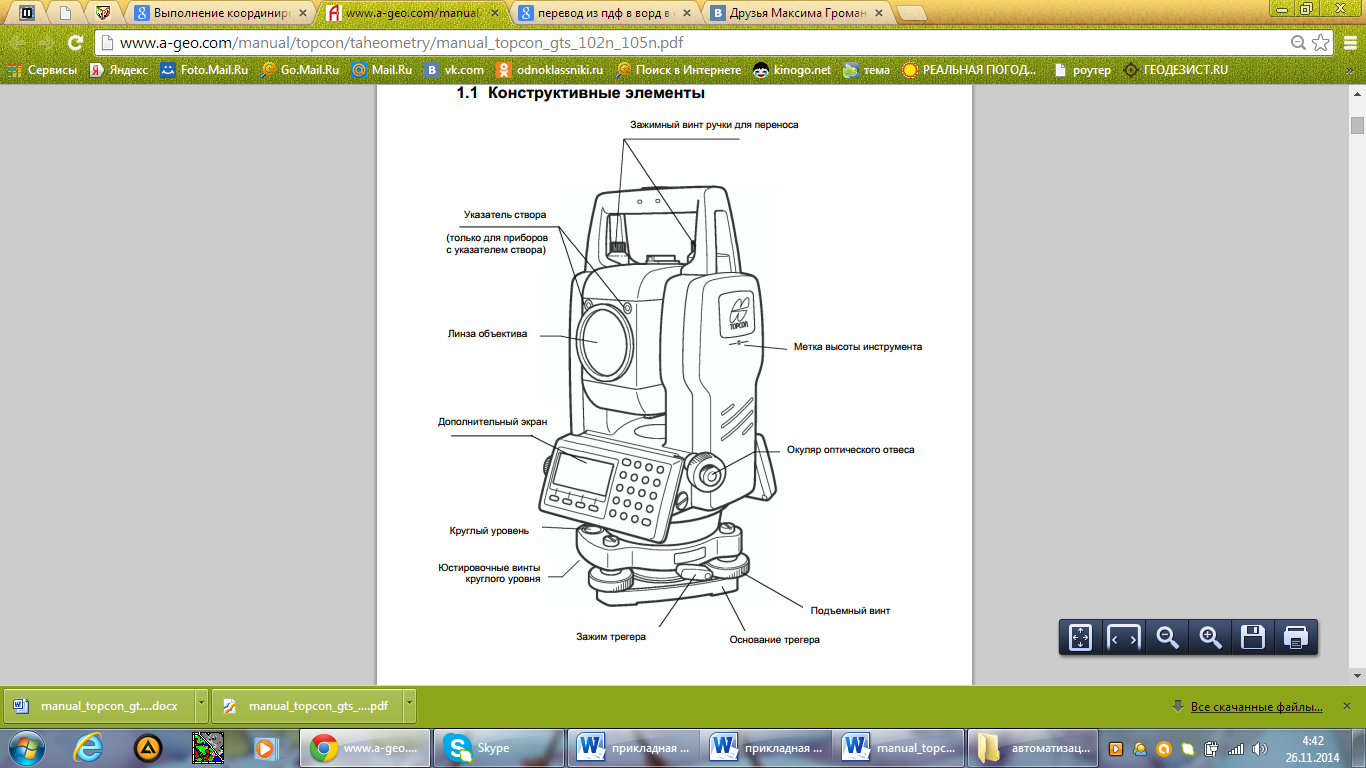

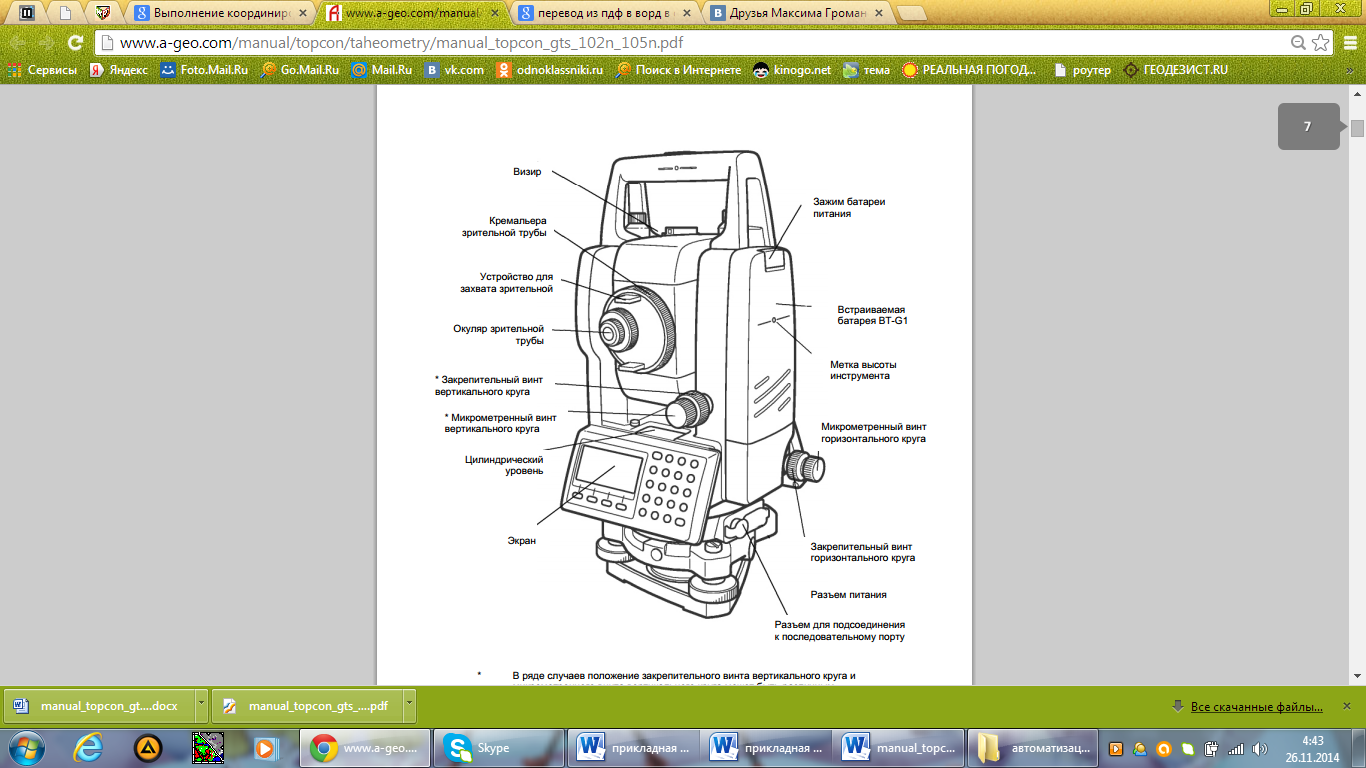

Рис.1
Рис.2
Экран

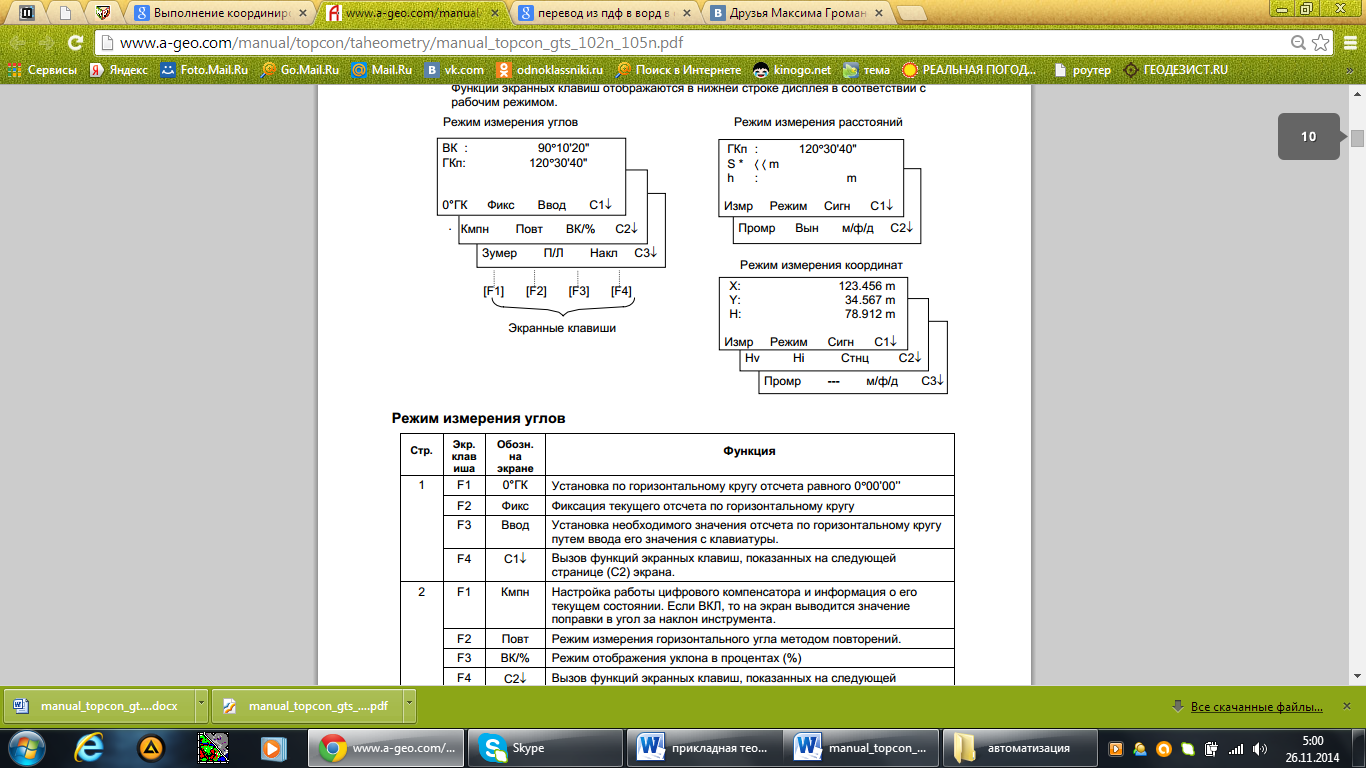

В инструменте использован пиксельный ЖК-дисплей (4 строки по 20 символов). Как правило, в трех верхних строках отображаются данные измерений, а в нижней строке показаны функции экранных клавиш, которые изменяются вместе с режимом измерения.
Контрастность и подсветка
Контрастность и подсветка экранов регулируются. См. Главу 6 «СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)» или раздел 1.5 «Режим настройки (клавиша Ì).
Подогрев экрана

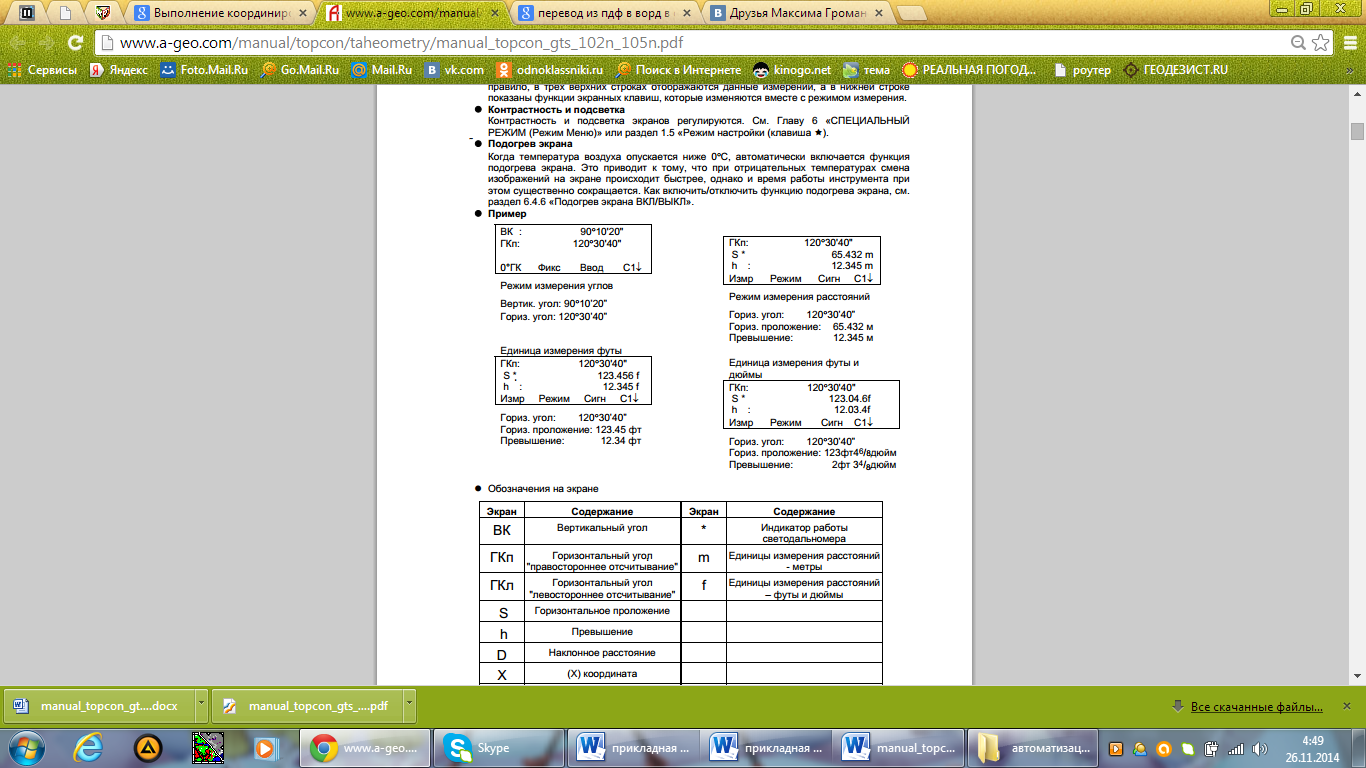

Когда температура воздуха опускается ниже 0°С, автоматически включается функция подогрева экрана. Это приводит к тому, что при отрицательных температурах смена изображений на экране происходит быстрее, однако и время работы инструмента при этом существенно сокращается.
Рис.3

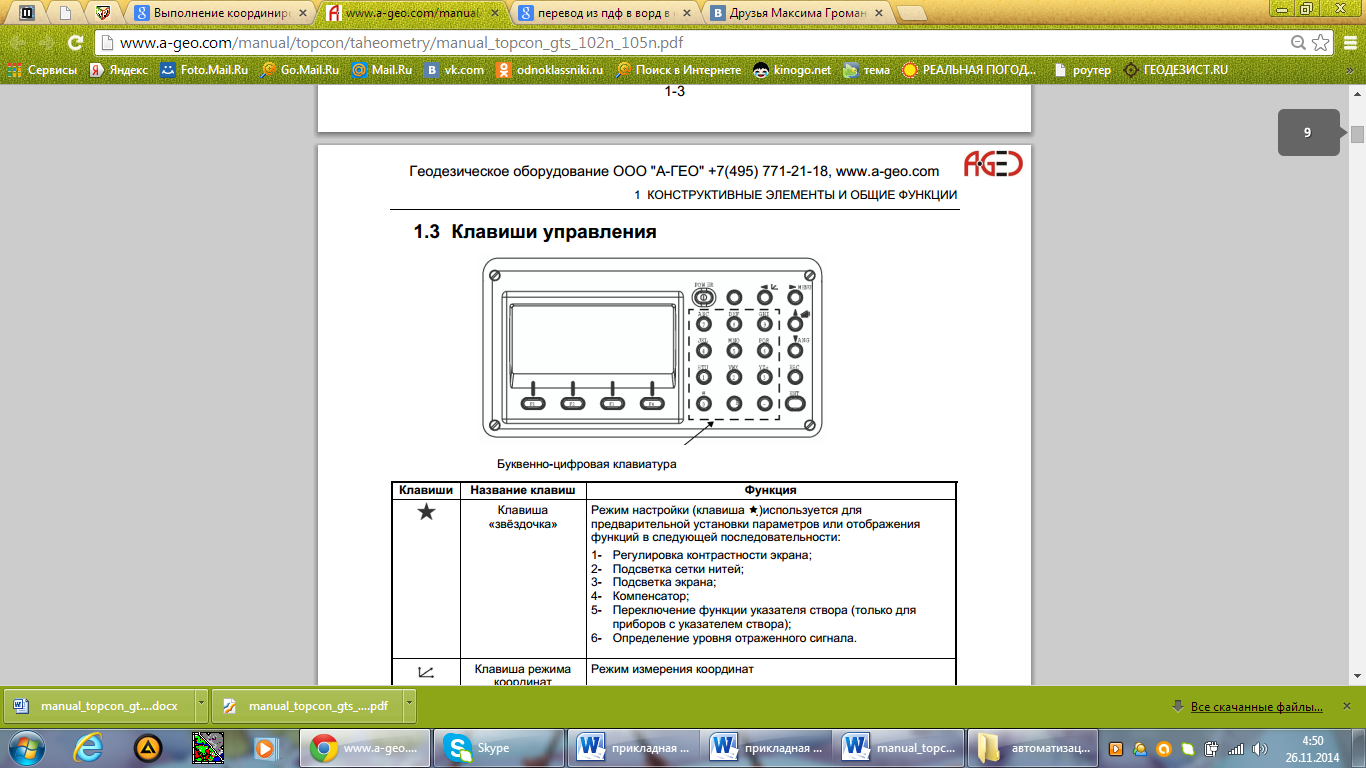

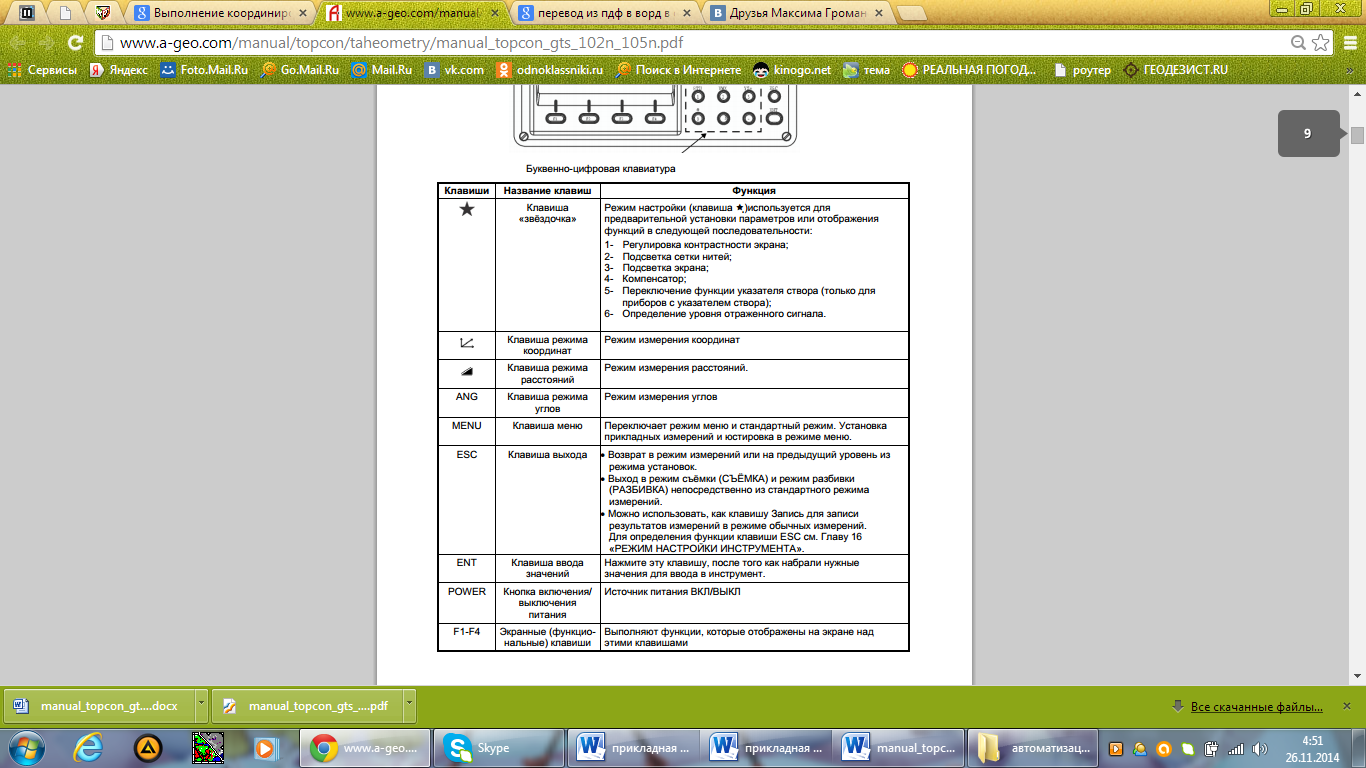

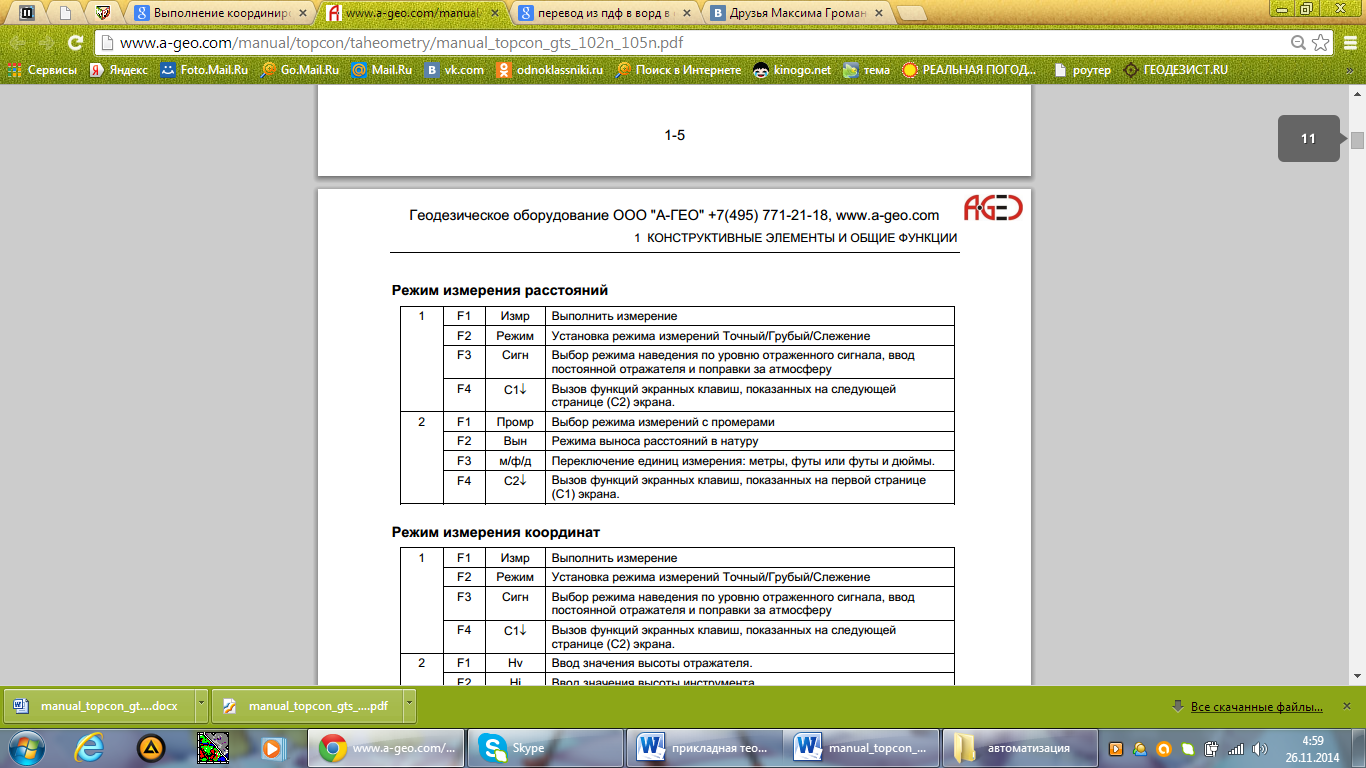

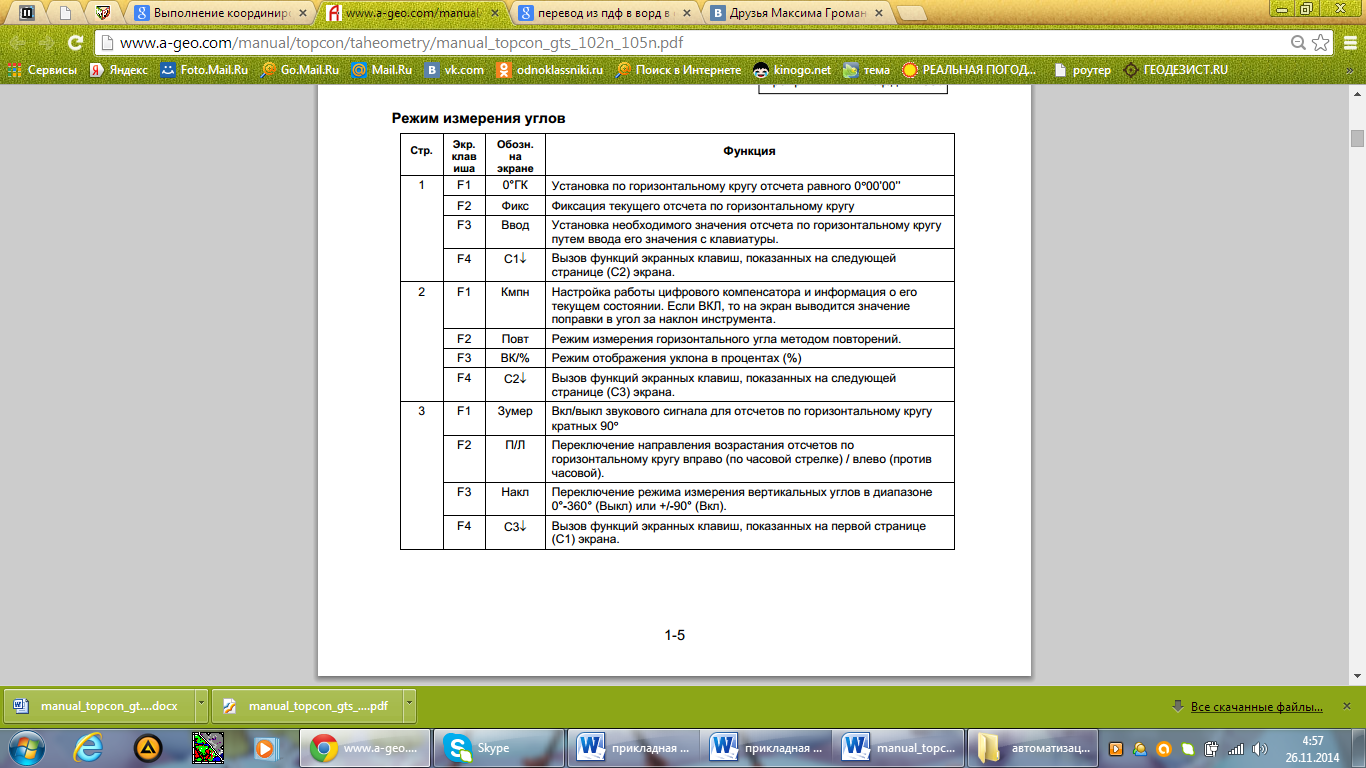

Клавиши управления.

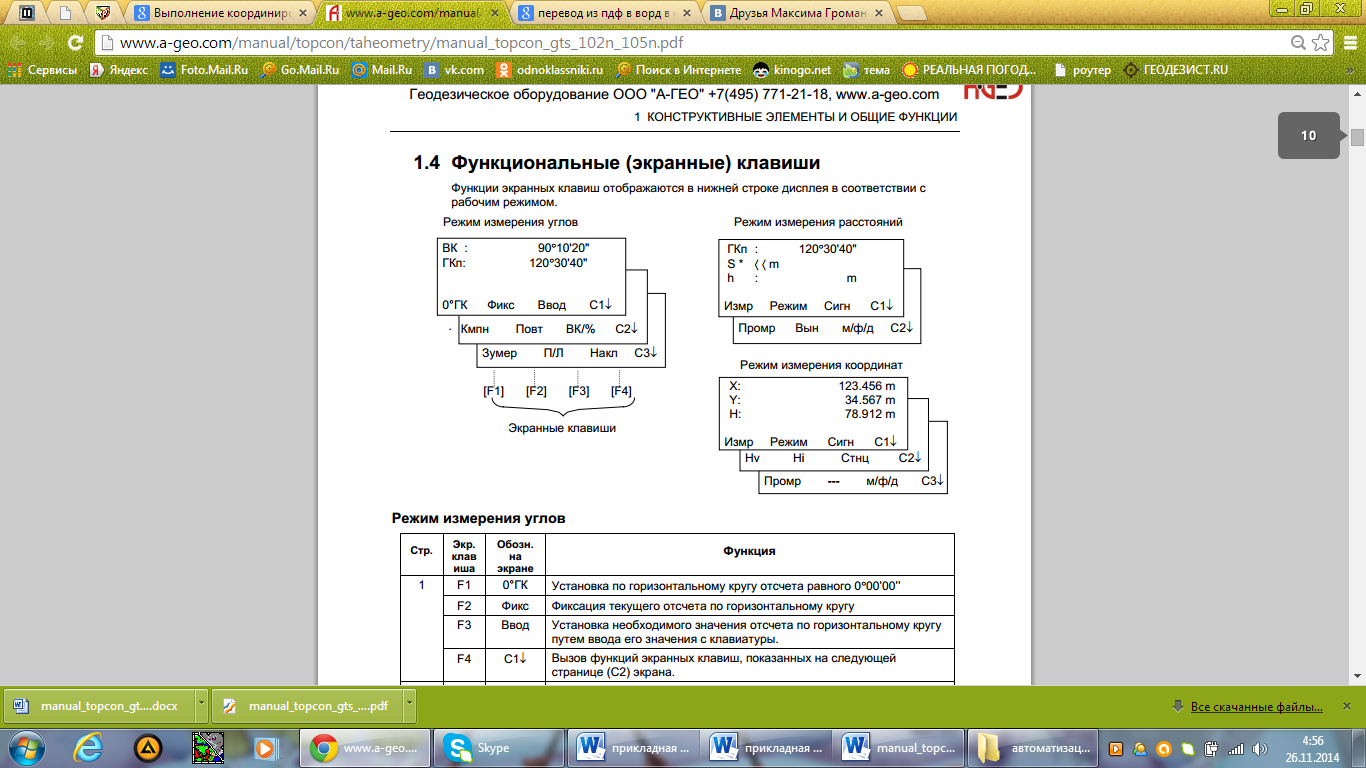

Рис.4

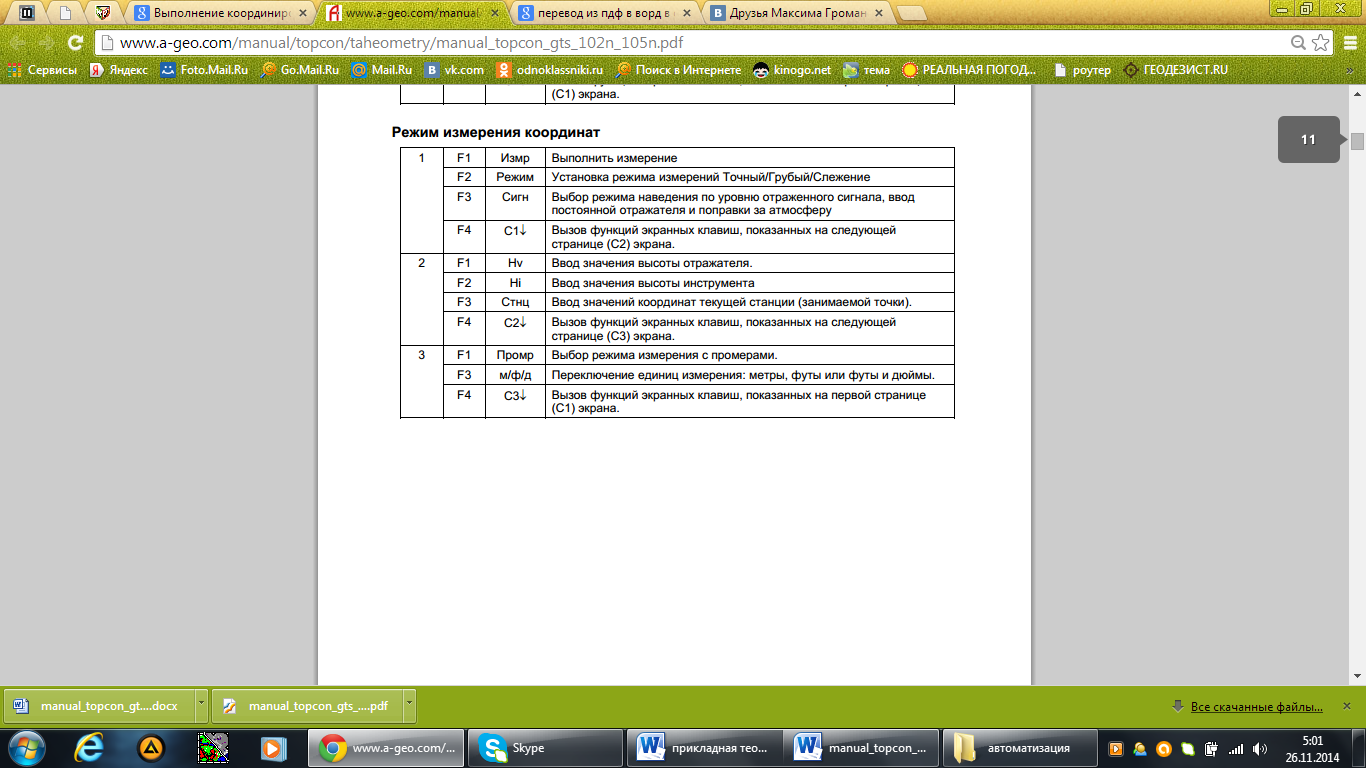

Рис.5
Порядок выполнения работы:
2.1. Устоновить прибор на штатив
2.2. Привести в рабочие положение
2.3. Навестись на несколько целей с различными типами
2.4. На одно из направления выполнить ориентировку ГК установить (0)
2.5. Выполнить измерения на данной точки при различных режимах
1.1.Установить прибор на штатив.

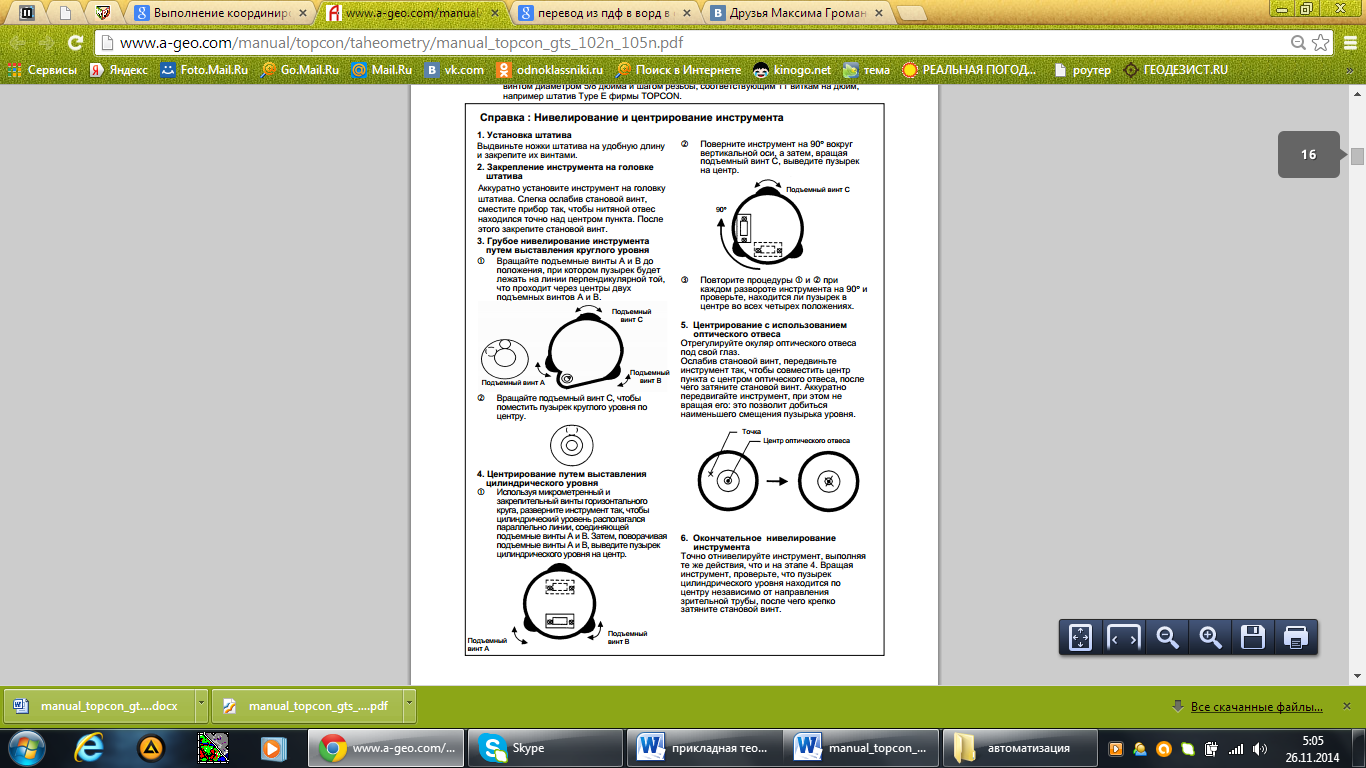

Установите инструмент на штатив. Точно отнивелируйте и отцентрируйте инструмент, чтобы обеспечить максимальное качество измерений. Используйте штативы со становым винтом диаметром 5/8 дюйма и шагом резьбы, соответствующим 11 виткам на дюйм, например штатив Type E фирмы TOPCON.
1.2. Привести в рабочие положение.
Рис.6

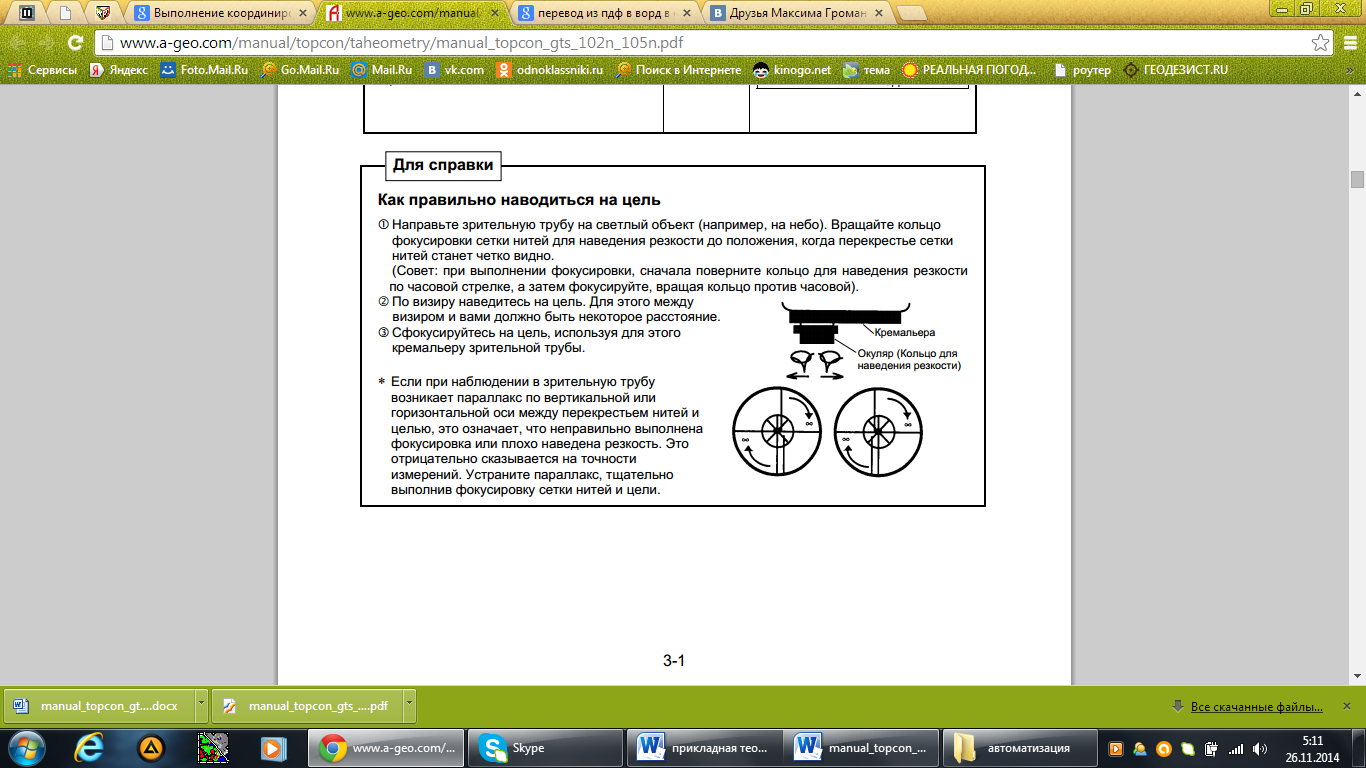

1.3. Навестись на несколько целей с различными типами отражателя.
Рис.7

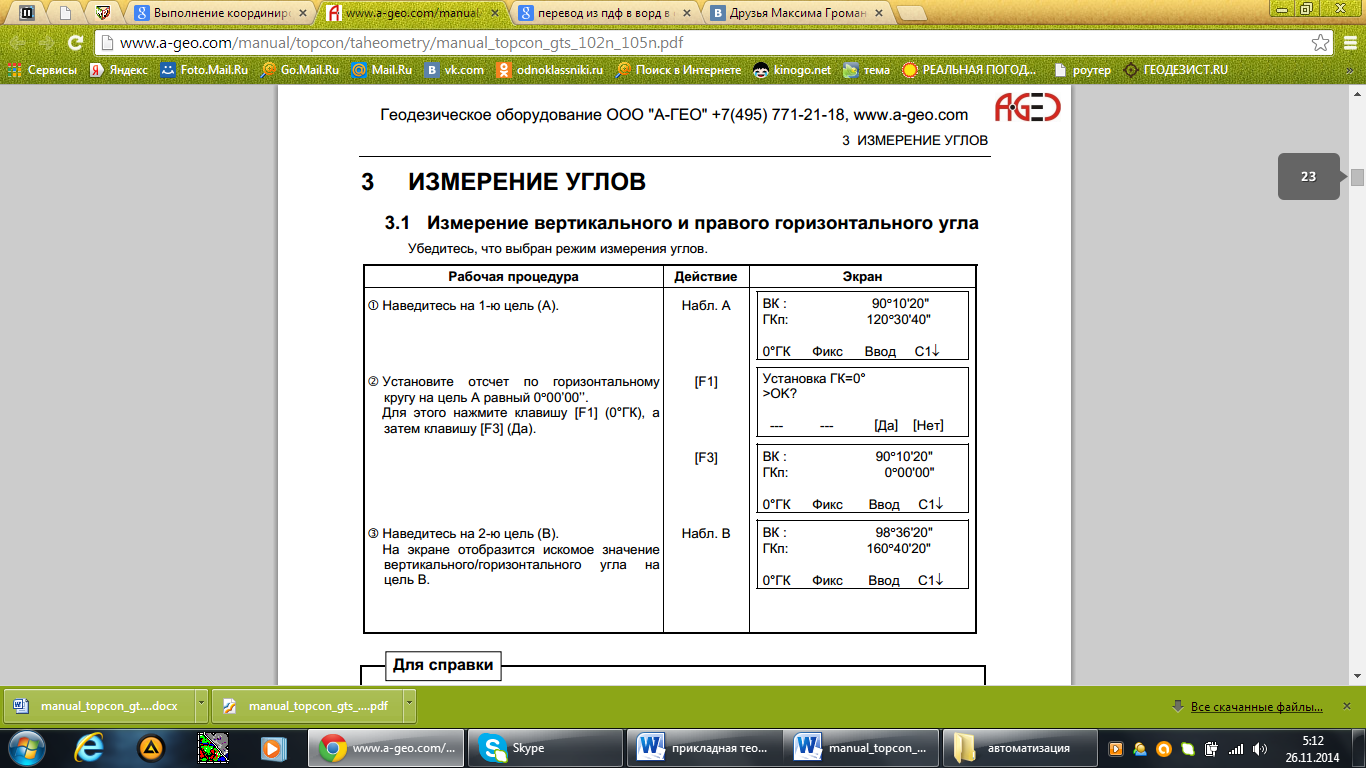

1.4. На одно из направлений выполнить ориентировку ГК установить (0).
Рис.8
1.5. Выполнить измерение на данной точки, при различных режимах.
Рис.9
Рис.10
Рис.11
Рис.12
Рис.13
Рис.14
2. Выполнения тахеометрической съемки электронным тахеометром GTS 105
Порядок выполнения работ:
3.1. Закрепить на полу аудитории базис.
3.2. Устоновить прибор над опорной точкой базис.( смотреть пункт 2.1,2.2)
3.3. Выполнить ориентировку на другую точку. .( смотреть пункт 2.4)
3.4. Создать файл измерений.
3.5. Выполнить координирование пикетов ( стен, аудитории, столы).
3.6. Повторить выше описанные операции над другой точкой базиса.
2.4. Создать файл измерений.

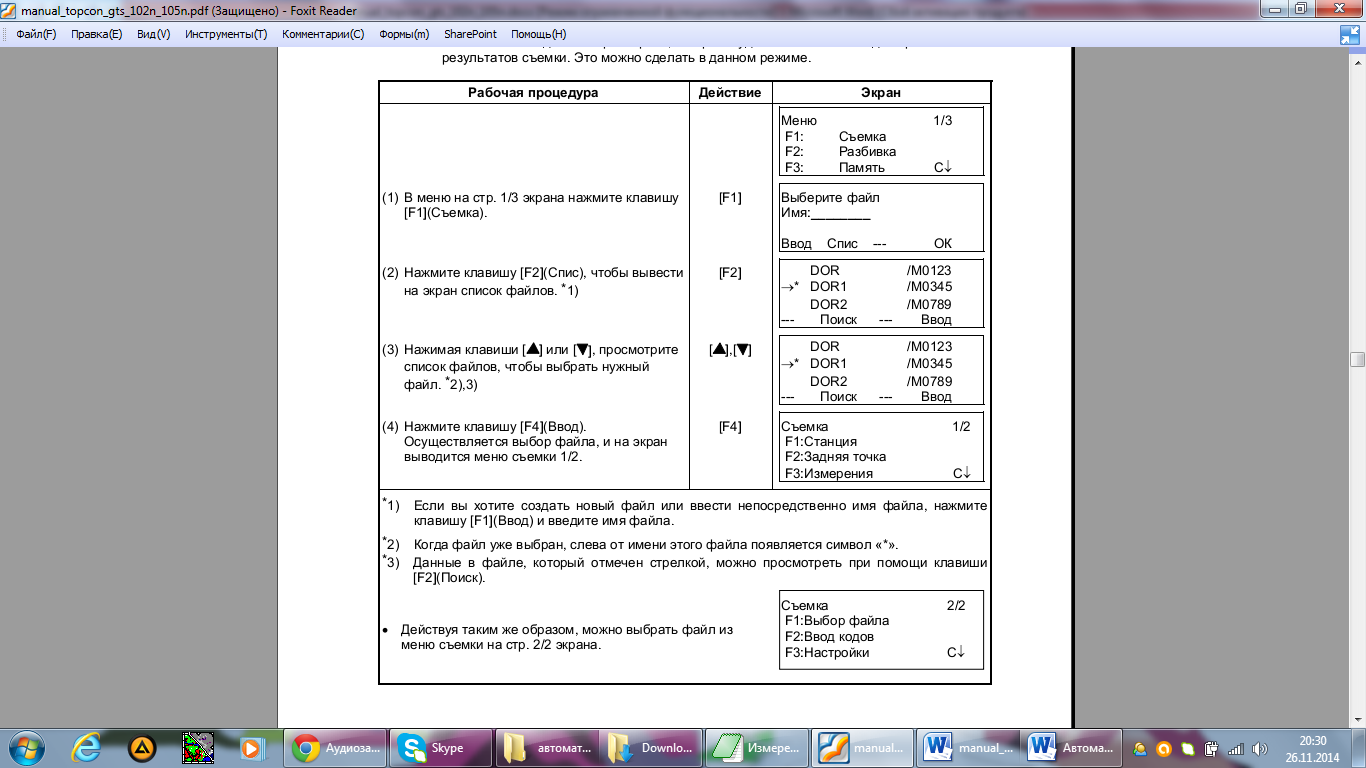

Сначала необходимо выбрать файл, который будет использоваться для хранения результатов съемки. Это можно сделать в данном режиме.
( см. Рис.15)
Рис.15
2.5. Выполнить координирование пикетов ( стен, аудитории, столы).

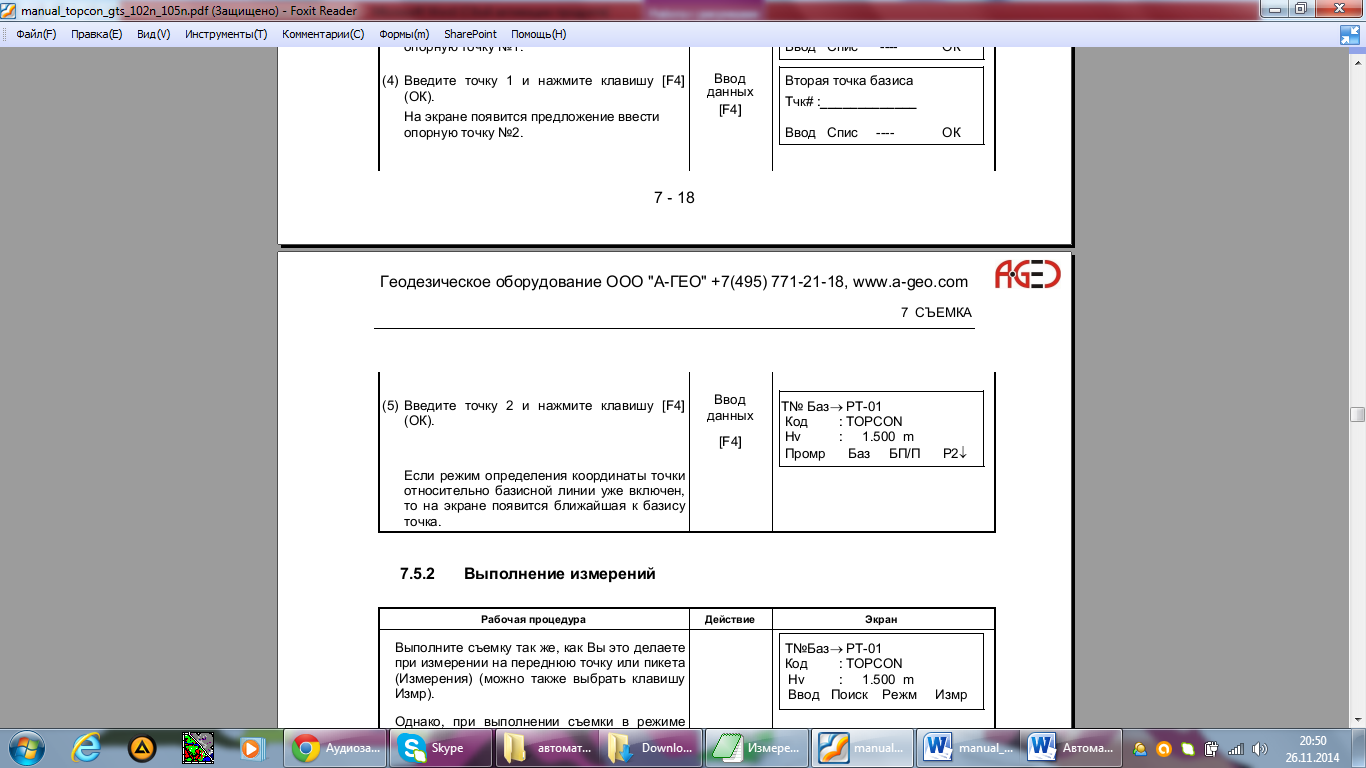

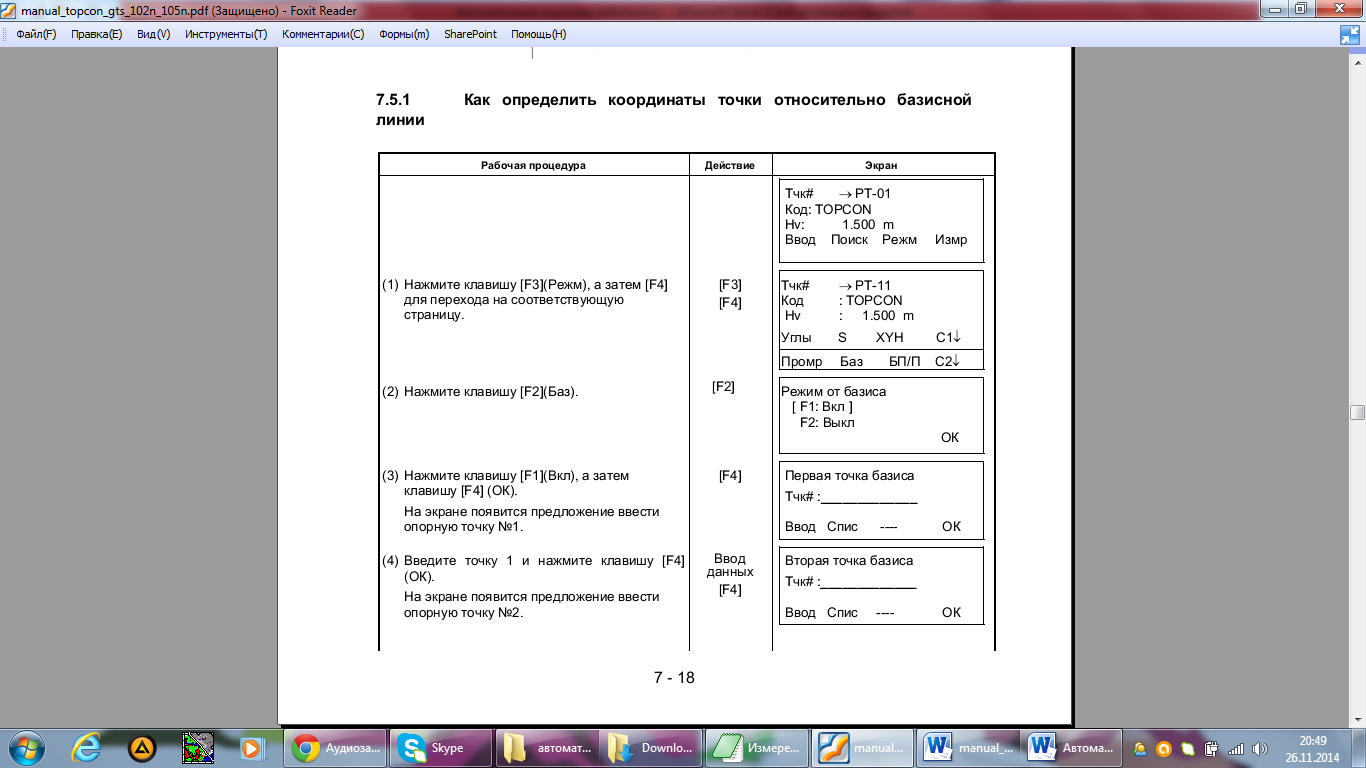

Рис.16
Пример выполнений измерений приведен на Рис.17

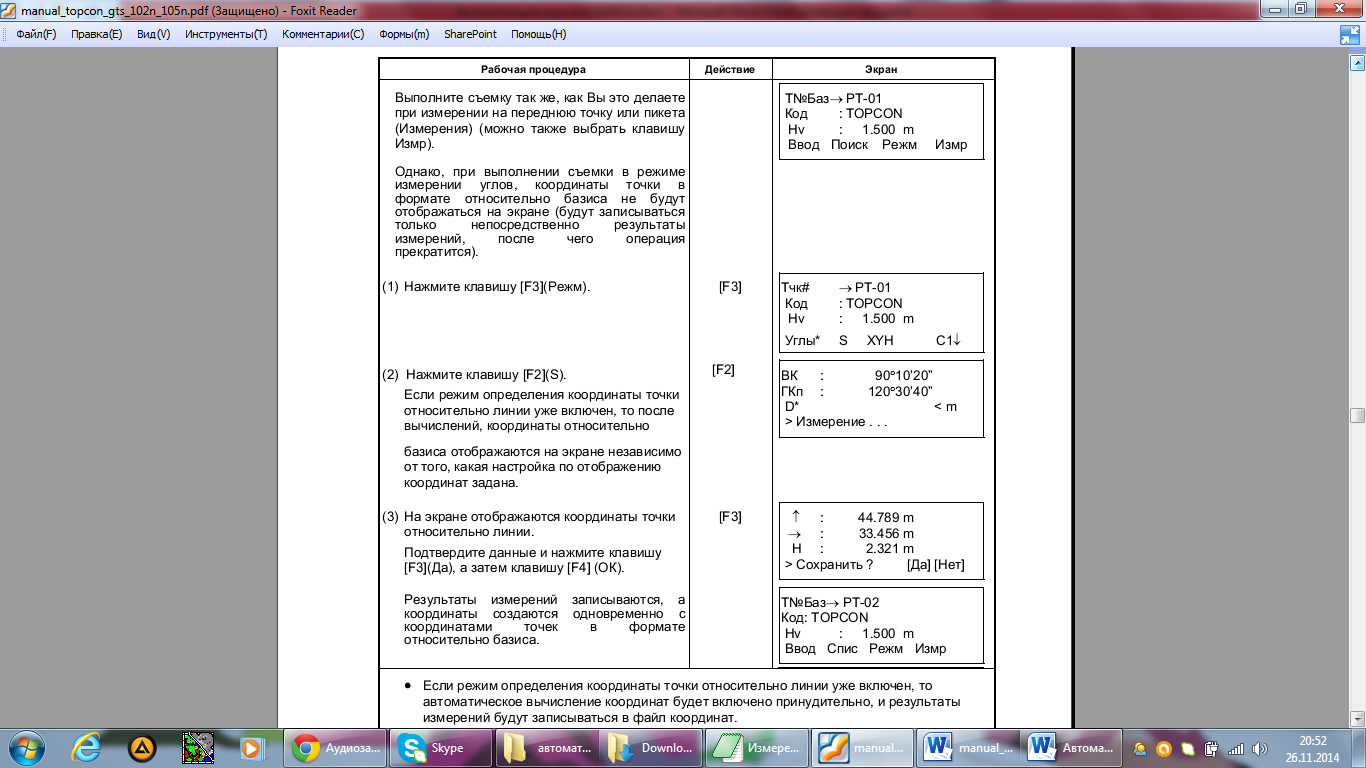

Рис.17
3. Транслирование файла измерения из прибора в ПК
Послец выполнения съемки с записью результатов во внутреннюю память прибора, для дальнейшей обработки результатов необходимо транслировать файл измерений из прибора в компьютер.
Ход работы:
Включить оба устройства;
Установить связь между ними (через кабель);

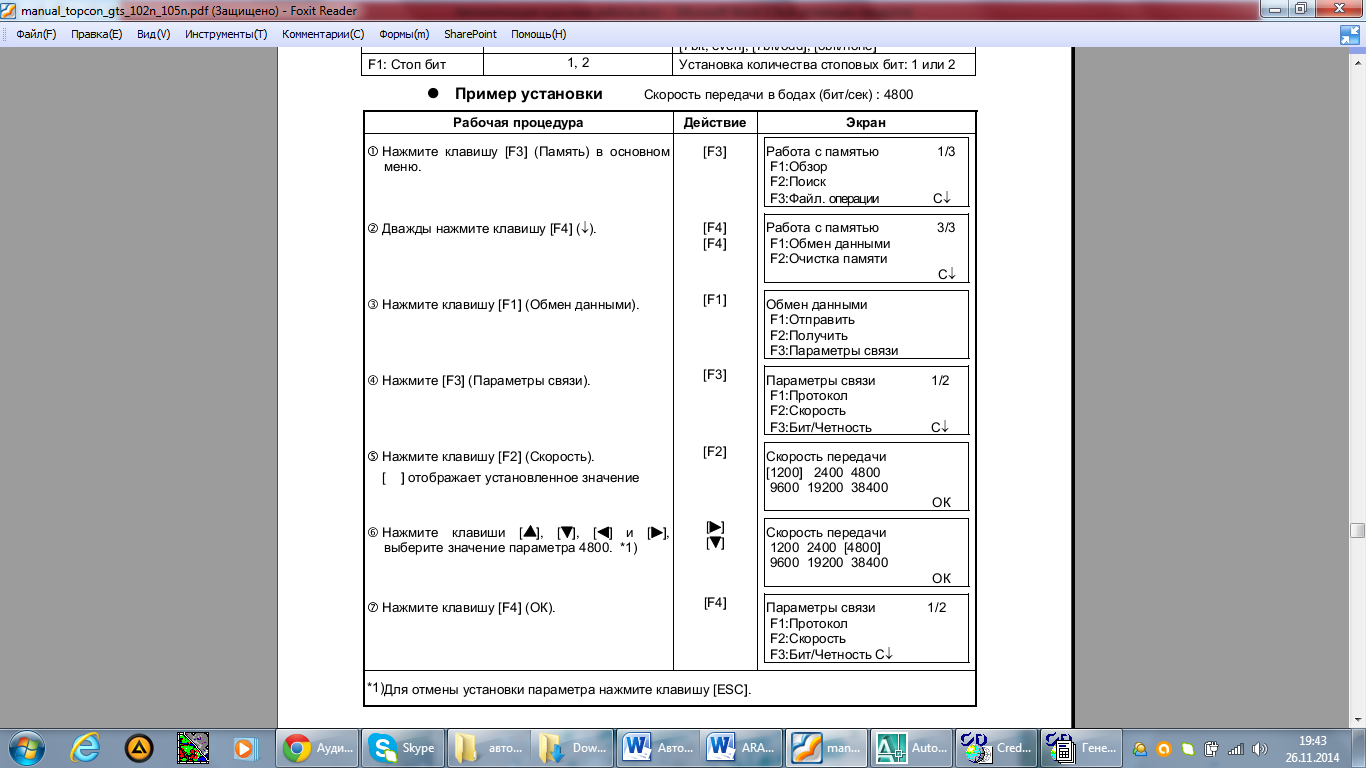

Установить одинаковые параметры связи (пример приведен в Рис.18);
Выполнить трансляцию (пример приведен в Рис.19);

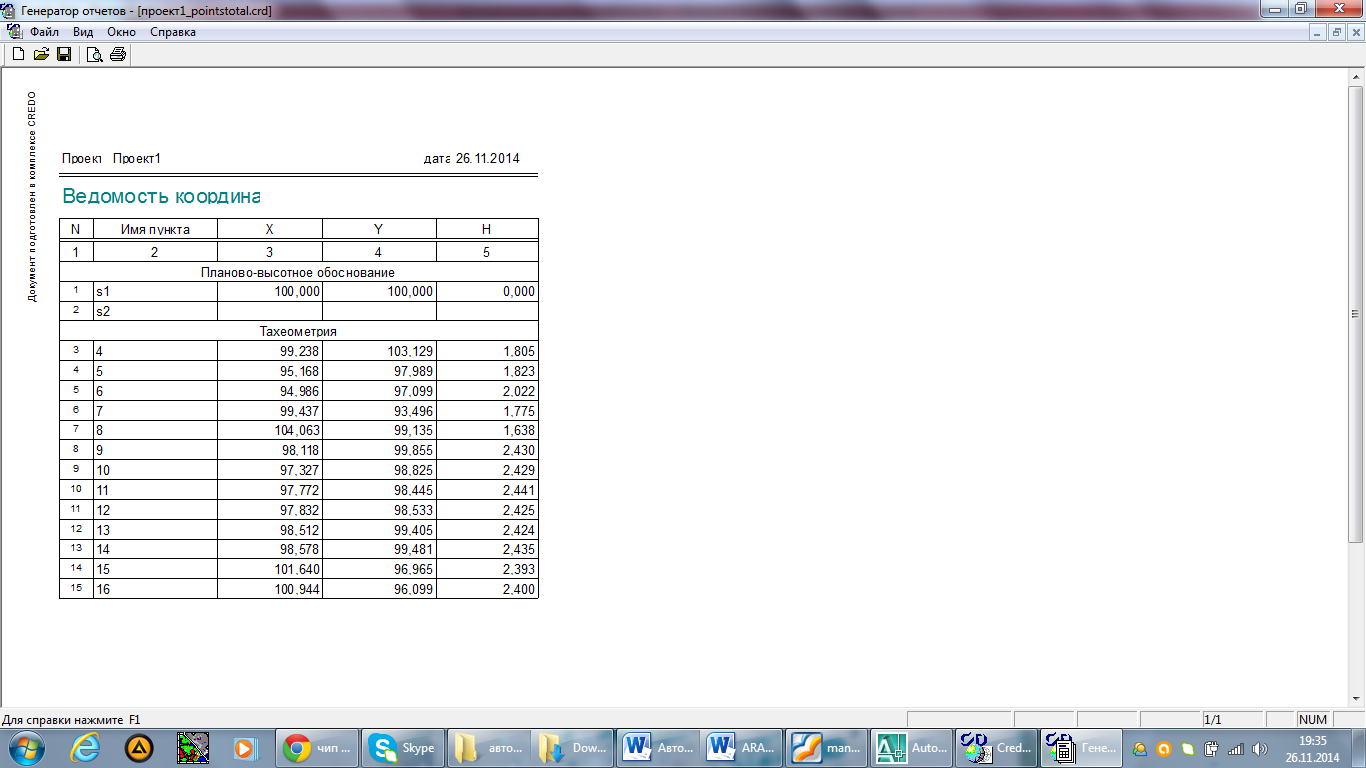

Переданный файл открыть в различных программах для камеральной обработки результатов измерений, (в нашем случае мы используем программный комплексе Credo_Date), результаты приведены в табл.1, табл.2;
Сброс уравненных результатов в кадовскую программу и рисовка плана (см. рис.20).
Результаты измерений приведены в таблице 1:
Таблица 1
Наименование |
Результаты |
JOB |
VOVALOOSER, |
INST |
GTS-100 Ver.1.30 |
UNITS |
M,D |
STN |
1,1.600, |
XYZ |
100.000,100.000,0.000 |
SS |
3,0.000, |
HV |
104.0752,184.0622 |
SS |
4,0.000, |
SD |
103.4106,183.3903,3.227 |
SS |
5,0.000, |
SD |
202.3554,182.2613,5.239 |
SS |
6,0.000, |
SD |
210.0317,184.0955,5.808 |
SS |
7,0.000, |
SD |
265.0350,181.3159,6.531 |
SS |
8,0.000, |
SD |
347.5920,180.3134,4.154 |
SS |
9,0.000, |
SD |
184.2339,203.4458,2.062 |
SS |
10,0.000, |
SD |
203.4407,195.5054,3.035 |
SS |
11,0.000, |
SD |
214.5443,197.1153,2.844 |
SS |
12,0.000, |
SD |
214.0506,197.2918,2.745 |
SS |
13,0.000, |
SD |
201.4635,207.1257,1.802 |
SS |
14,0.000, |
SD |
200.0407,208.5339,1.729 |
SS |
15,0.000, |
SD |
298.2330,192.5639,3.540 |
SS |
16,0.000, |
SD |
283.3617,191.1650,4.092 |
Рис.18
Пример передачи файла результатов измерения:
Рис.19
Таблица 2

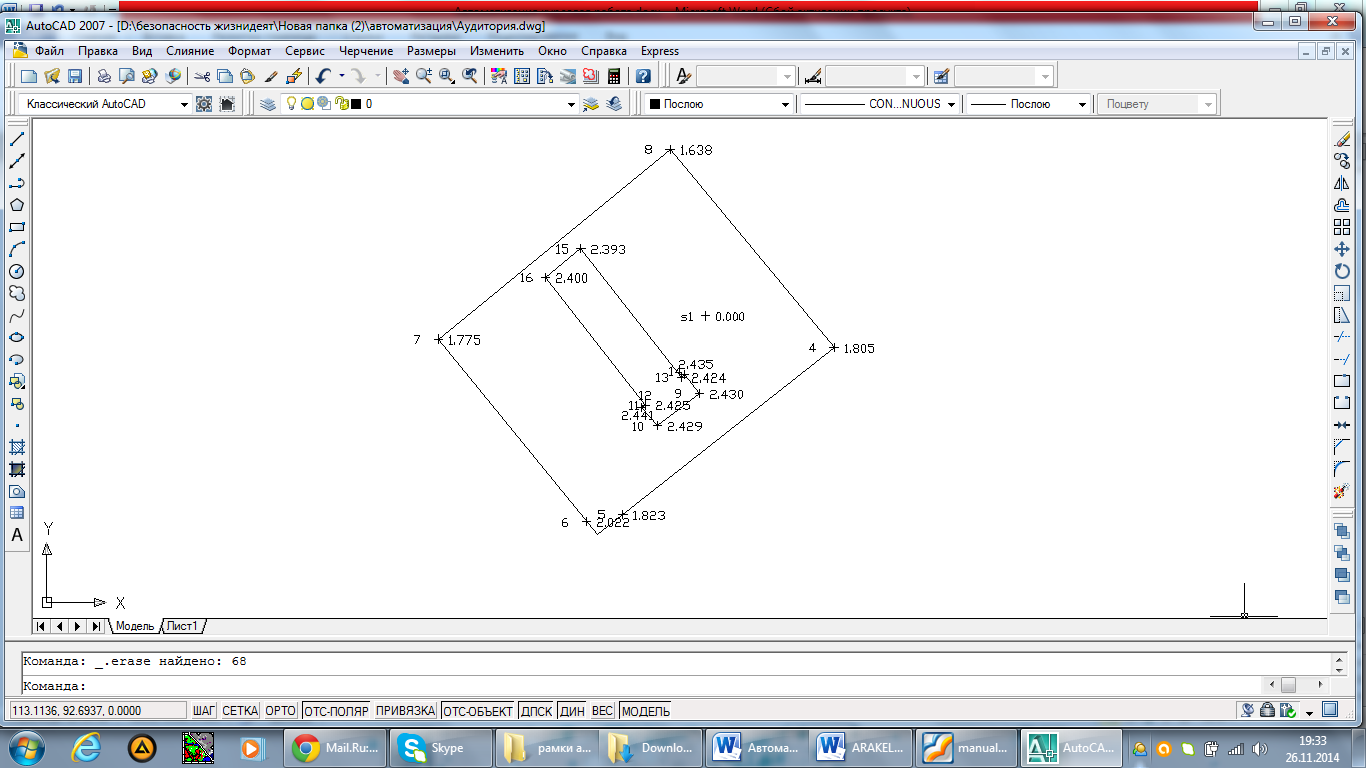

Рис.20. Схема расположения измеренных точек
