6.4.Расчет параметров механизированной крепи «Хемшайдт 2400-07/14м».

6.4.1. Конструктивная высота механизированной крепи в лавах должна удовлетворять условиям:

,

,

где Н_min и H_max – минимальная и максимальная конструктивная высота секции крепи, мм;

m_min и m_max – минимальная и максимальная вынимаемая мощность пласта (слоя) в пределах выемочного столба, мм;

ℓ_п и ℓ₃  расстояние от забоя до оси передней и задней стоек секции (комплекта) крепи, замеряемое по почве лавы или основанию крепи, м (для однорядной крепи ℓ_n= ℓ₃); ℓ_п=2,8м, ℓ₃=3,7м;

а  коэффициент опускания кровли, м^-1, принимаемый по результатам специальных исследований на Старобинском месторождении, а = 0,015 м^-1;

b  запас раздвижности стоек на разгрузку крепи от горного давления:

b = 30 мм - для пластов (слоев) мощностью до 1,5 м;

b = 50 мм - для пластов (слоев) мощностью 1,5 м;

t_п  cуммарная толщина породной подушки под основанием и на перекрытии секции (комплекта) крепи:

t_п = 35 мм для пластов (слоев) мощностью до 1,5 м;

t_п = 45 мм для пластов (слоев) мощностью 1,5 м.

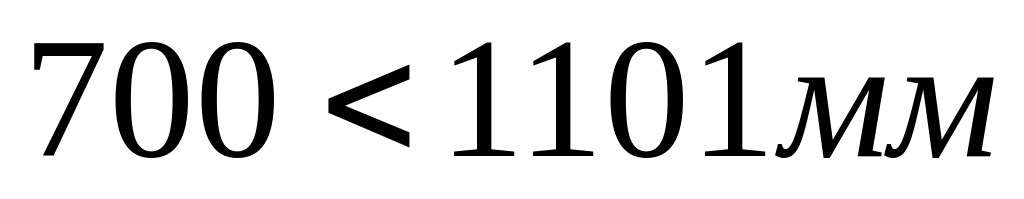

Из вышеперечисленного расчета следует, что требуемое условие для крепи «Хемшайдт 2400-07/14М» соблюдается.

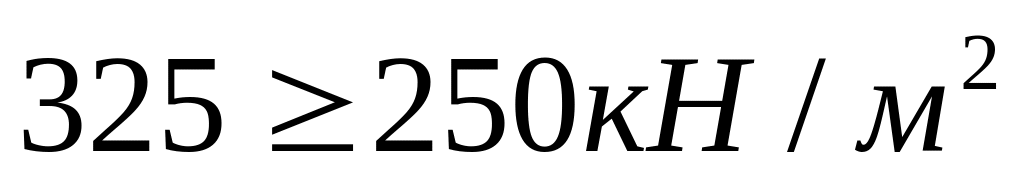

6.4.2.Несущая способность механизированной крепи (q_с) в лаве должна быть не ниже удельной нагрузки (q) от горного давления: q_с ≥ q; (q_к – удельная нагрузка на крепь от горного давления при ширине призабойного пространства ).

;

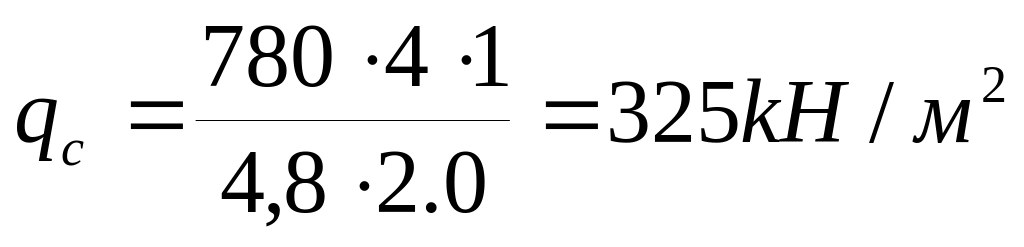

Расчет несущей способности механизированной крепи производится по формуле:

где Q_с  рабочее сопротивление стойки, кН – берется из инструкции по эксплуатации, представляемой заводом-изготовителем крепи;

n  количество стоек в секции (комплекте), шт.;

К_н  безразмерный коэффициент, учитывающий угол наклона стоек крепи в зависимости от вынимаемой мощности пласта, для крепей с минимальным (не более 5°) углом наклона стоек К_н=1,0;

В₃  ширина призабойного пространства (расстояние от забоя до завального конца перекрытия крепи, имеющего контакт с кровлей, берется после снятия комбайном полосы полезного ископаемого при задвинутых к конвейеру секциях крепи), В₃=4,8м;

S  шаг установки секций (комплектов) крепи в лаве, м.

;

;

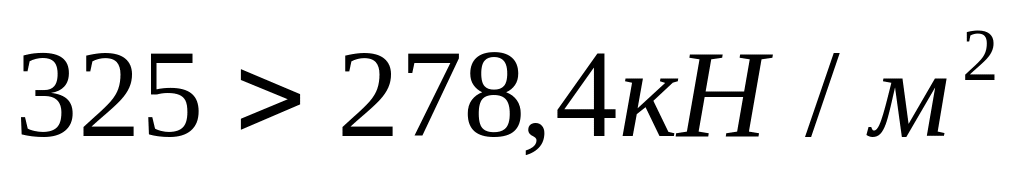

При ширине призабойного пространства В₃ > 4,2 м значения удельной нагрузки должны быть скорректированы в соответствии с зависимостью

где К - размерный коэффициент м⁴/кН, принимаемый по результатам специальных исследований на Старобинском месторождении, К=0,0225 м⁴/кН.

Согласно произведенным расчетам применяемая забойная крепь «Хемшайдт 2400-07/14М» обеспечит устойчивость кровли призабойного пространства.

7.Перечень средств механизации.

Для механизации процессов выемки сильвинита и управления кровлей полным обрушением предусматривается применение комплекса в составе:

• Забойной линейной крепи типа «Хемшайдт 2400-07/14М» - 106 шт.

• Забойной линейной крепи типа «К-3.04» - 1 шт.

• Забойной линейной крепи типа «К-3.05» - 1 шт.

• Забойной линейной крепи типа «Фазос 09/15.5» - 3 шт.

• Очистных комбайнов «ЕВ 200/230 ЛН» - 2 шт.

• Крепи сопряжения типа “ Фазос - 15/31М” - 2 шт.

• Забойного конвейера ЕКФ-3 228 м - 1 шт.

• Штрекового конвейера СПШ-1-228 110м - 1 шт.

• Штрекового телескопического конвейера ЛТ-1000 800м - 1 шт.

• Устройства для передвижки штрековых конвейеров

УПШ-1700-01 - 1 шт.

• Электрооборудования лавы («энергопоезда»), в том числе

установки для охлаждения комбайна RK-130-1 - 1 шт.

Характеристика основного оборудования лавы приведена в “Сборнике технических характеристик основного горношахтного оборудования, применяемого на рудниках РУП «ПО “Беларуськалий”».
