Стрелочные переводы

1) Назначения и элементы стрелочных переводов.

Стрелочный перевод предназначен для перевода подвижного состава с одного пути на другой.

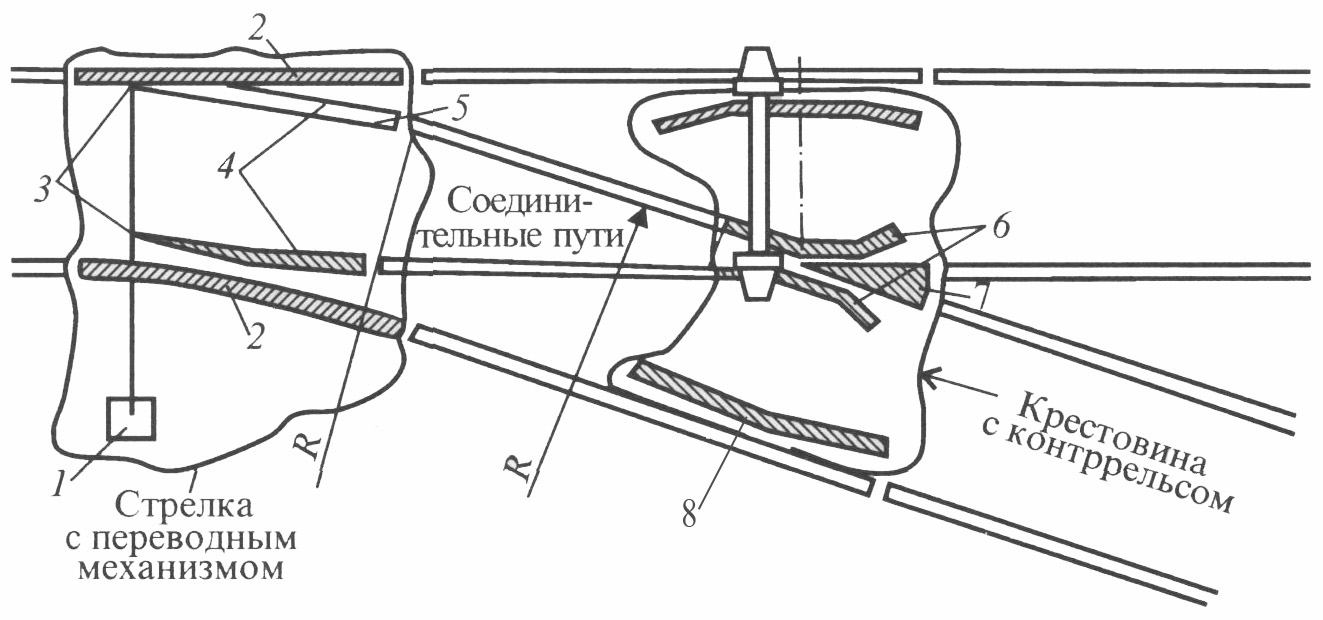

СП делится на 3 части:

Стрелка

соединительные пути

крестовина с контррельсами

Элементы СП:

  1. рамные рельсы

  2. остряки

  3. соединительные тяги

  4. переводные тяги

  5. переводной механизм

  6. сердечник крестовины

  7. усовики

  8. контррельс

Назначение:

1. Рамные рельсы – это рельсы к которым примыкают остряки.

2. Остряки – изменяют направление движения подвижного состава (один прижат другой отжат).

3. Соединительная тяга – соединяет между собой остряки. Число тяг зависит от длины остряков.

4, 5. Переводная тяга и переводной механизм – осуществляют перевод остряков из одного положения в другое, существует ручное и электрическое управление.

Крестовина. Она предназначена для прохода колес подвижного состава в местах пересечения рельсовой нити одного пути с рельсовой нитью другого. Крестовины по конструкции бывают: цельно-литые, сборные с литым сердечником, сборные из рельсов. Также крестовины бывают: острые (обыкновенные), тупые, прямоугольные.

6. Сердечник крестовины

7. Усовики

  • Контррельс – направляет гребни колес в соответствующий желоб крестовины, позволяя пройти вредное пространство, т.е. расстояние от горла крестовины до острия сердечника.

  • Марка крестовины – тангенс α равный отношению ширины сердечника к его длине.

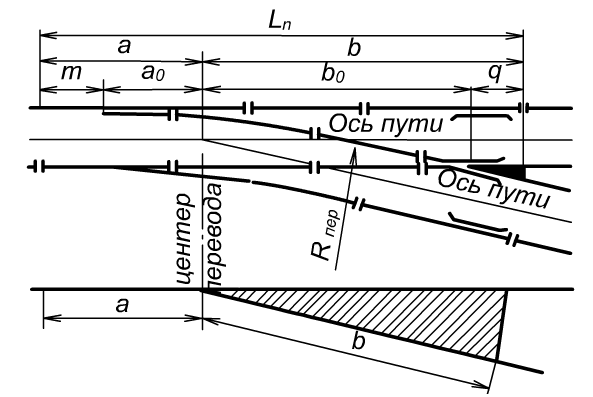

2) Геометрические элементы стрелочного перевода

ц – центр стрелочного перевода (СП), точка пересечения оси сходящихся путей

a = a0 + m – расстояние от центра СП до стыка рамных рельсов

a0 – расстояние от центра СП до начала остряков

b – расстояние от центра СП до торца крестовины

МЦ – математический центр крестовины, точка пересечения граней сердечника

b0 – расстояние от центра крестовины до МЦ

q – расстояние от МЦ до торца крестовины

L = a + b – полная длина СП

R – радиус переводной кривой

 - угол крестови

3) Марки стрелочных переводов

Маркой СП (крестовины) называется – отношение ширины сердечника к его длине и равна tg угла 

РИС.

  1. 1/6 =9о27`45`` R=200м

Применяется в сортировочных парках

2) 1/9 =6о20`25`` R=300 – 400м

Применяется на всех станционных путях

3) 1/11 =5о11`40`` R=300 – 500м

Применяется на главных путях и путях с пассажирским движением

Применяются при приеме на боковой путь без остановки пассажирских поездов со скоростью 120 км/ч

4) 1/18 =3о10`12`` R= 960м

5) 1/22 =2о35`50`` R=1440

4) Виды стрелочных переводов

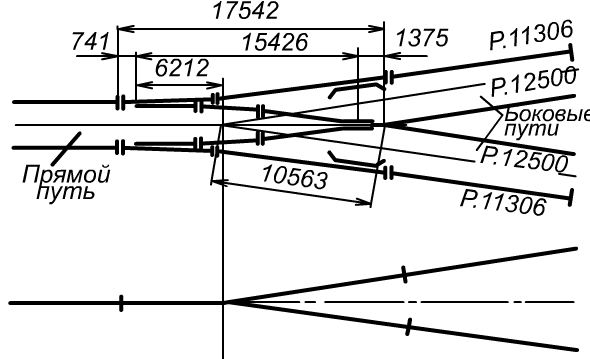

а) Симметричный СП

Перевод, у которого оба боковых пути разветвлены симметрично относительно продолжения оси прямого пути (в основном используют в сортировочных парках).

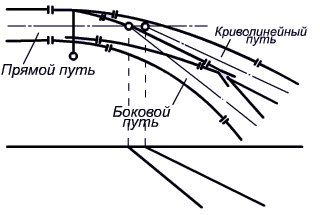

б) Несимметричный криволинейный СП

Перевод у которого оба боковых пути разветвлены по кривой относительно продолжения прямого пути.

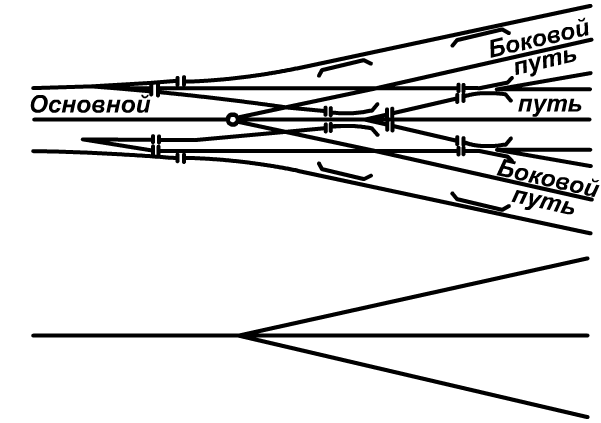

в) Двойной симметричный СП

Перевод, соединяющий три пути в один – применяется в стесненных условиях

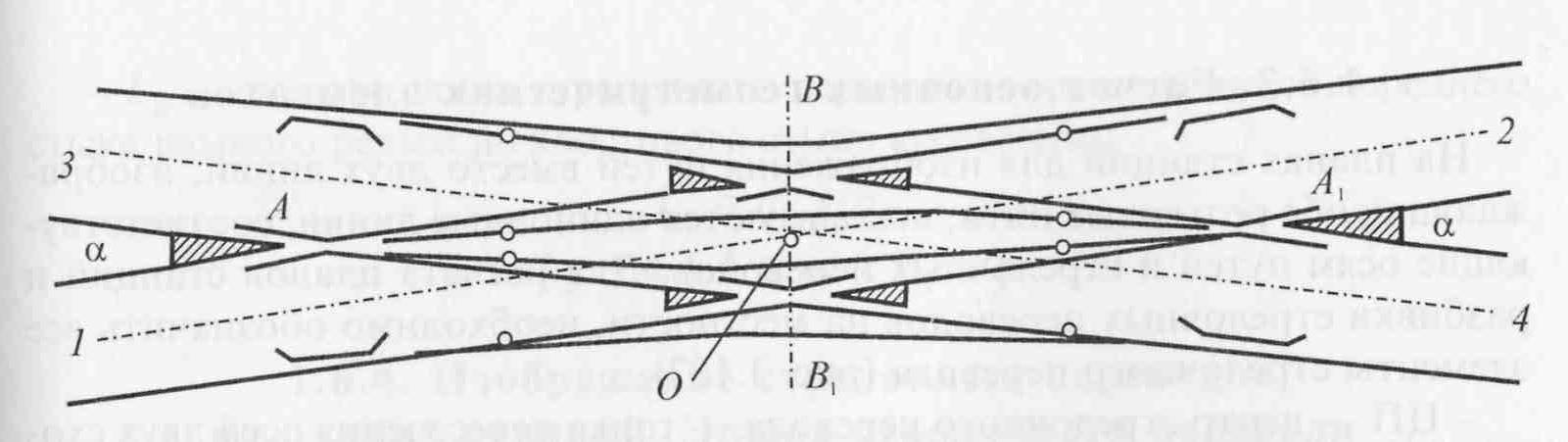

г) Перекрестный СП

Укладывается в местах пересечения 2-х путей, каждый такой перевод заменяет 2 обыкновенных СП, уложенных на встречу друг другу, при этом занимает меньше места по длине. Включает в себя 4 пары остряков, две острые и две тупые крестовины, поэтому подвижной состав может следовать по четырем маршрутам в двух направлениях.

д) Глухие пересечения, совмещения и сплетения путей.

Глухие пересечения устраивают при пересечении путей, когда не требует переход подвижного состава с одного пути на другой. Бывает под углом 90 о, 45 о, 2

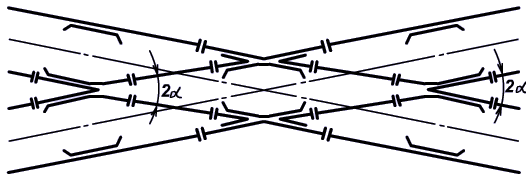

Рисунок – Под углом 2α

Рисунок – Под углом 90˚

Совмещение колеи в три нитки возможно, когда разность между узкой и широкой колеей достаточна для размещения и закрепления рельсов, но чаще устраивают в стесненных условиях при подводе к складам перегрузи дорог шириной 1520мм и узкой (1000,750мм. и т.д.)

Е1 и Е2 ширина широкой и узкой колеи соответственно

Сплетение используется при совмещении Российской колеи 1520мм и Европейской 1435мм

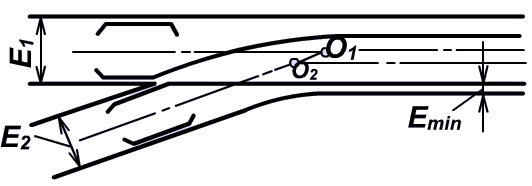

Рисунок – Совмещение путей

Сплетение путей применяют в случаях, когда точное совмещение путей при малой разности колеи невозможна и когда укладка остряка не желательна Е1 и Е2 ширина широкой и узкой колеи соответственно.

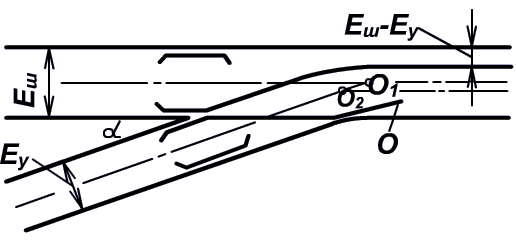

Рисунок – Сплетение путей
