Лекция №3(19)

1. Плиты покрытий опз

Плиты беспрогонных покрытий представляют собой крупные ребристые панели размерами 3×12 и 3×16 м, которые опираются непосредственно на ригели поперечных рам; плиты 1,5×12 и 1,5×6 м используют как доборные элементы в местах повышенных снеговых отложений - у фонарей, в перепадах профиля покрытия. Плиты прогонных покрытий имеют значительно меньшие размеры - 3×0,5 и 1,5×0,5 м. Они опираются на железобетонные прогоны, а те, в свою очередь, - на ригели поперечных рам. Беспрогонная система покрытий в наибольшей степени отвечает требованиям укрупнения элементов, уменьшения числа монтажных единиц и является основной в строительстве одноэтажных каркасных зданий.

Ребристые плиты 3×12 м, принятые в качестве типовых, имеют продольные ребра сечением 100×450 мм, поперечные ребра сечением 40×150 мм. Полку толщиной 25 мм, уширения в углах - вуты, которыми обеспечивается надежность работы в условиях систематического воздействия горизонтальных усилий от торможения мостовых кранов (рис.1). Продольные ребра армируют напрягаемой стержневой или канатной арматурой, поперечные ребра и полки - сварными каркасами и сетками. Бетон принимают классов ВЗ0 В40. Ребристые плиты 3×6 м (так же в качестве типовых) имеют продольные и поперечные ребра и армируются напрягаемой арматурой.

Плиты двухконсольные 2Т размерами 3×12 и3×6 м имеют продольные ребра, расположенные на расстоянии 1,5 м, и консольные свесы полок (рис.2). Благодаря уменьшению изгибающих моментов в поперечном направлении ребер не делают, форма плиты упрощается. В плитах размером 3×12 м продольные предварительно напряженные ребра изготовляют заранее, а затем бетонируют полку. Связь ребер с полкой создается устройством выпусков арматуры и сцеплением бетона. Раздельное изготовление плиты позволяет снизить класс бетона полок до В 15. Плиты 3×6 м изготовляют как раздельно, так и целиком.

Таблица №1

Технико-экономические показатели плит покрытий

Тип	Масса плита, т	Класс бетона	Приведенная толщина бетона, мм	Расход стали на плиту, кг. при армировании продольных ребер
				стержнями	Канатами или высо-копрочной проволокой
Ребристая 3×12м То же 3×6м 2Т 3×12м То же 3×6м Ребристая малоуклонная 3×18м Сводная КЖС 3×18м Двускатная 3×18м	6,8 2,38 6,8 2,38 12,2 10,9 15,1	В30,В40 В25,В30 В40 В25 В40 В40 В40	76,5 53 76,5 53 89,8 80,3 112	265…391 70…101 330 85	205…288 56…70 237 63 581 431 382

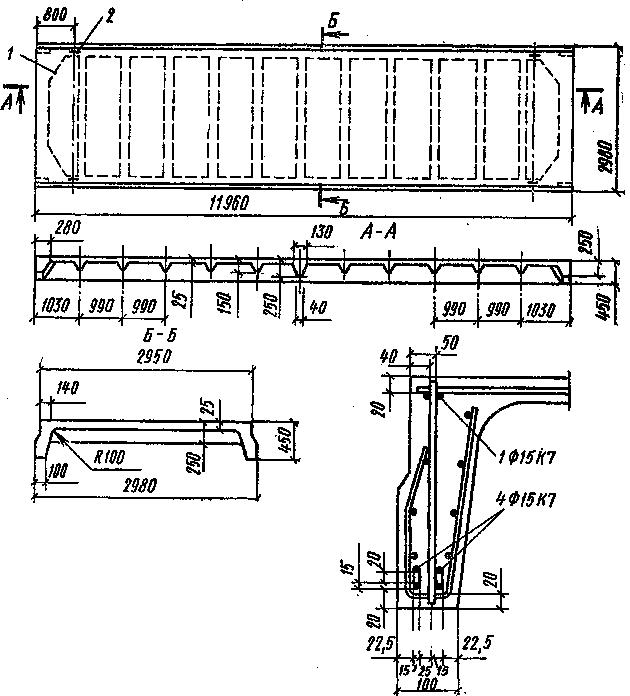

Рис.1. Ребристая плита покрытия размером 3×12 м: 1 - вут; 2 - петля

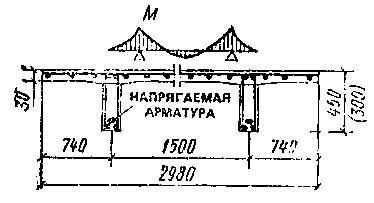

Pис.2. Плита покрытия типа 2т

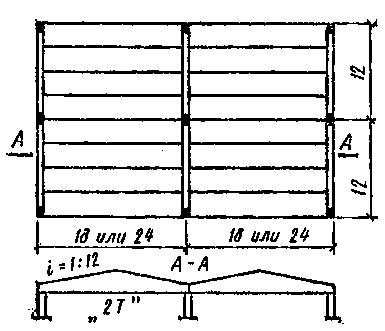

Рис.3. Схема покрытия с двускатными плитами типа 2Т размером 3х18 м

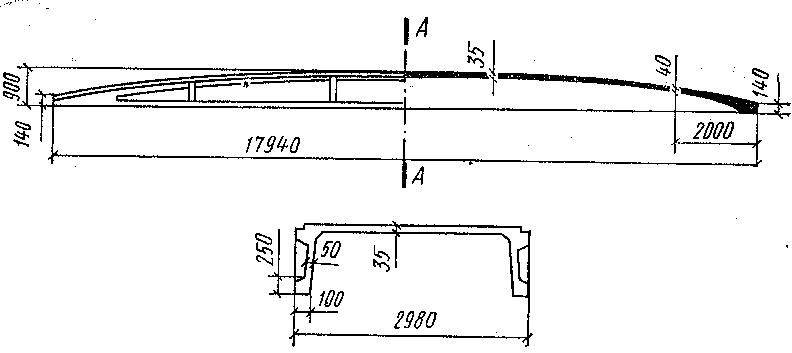

Рис.4. Схема крупноразмерной железобетонной сводчатой плиты КЖС размером 3х 18 м

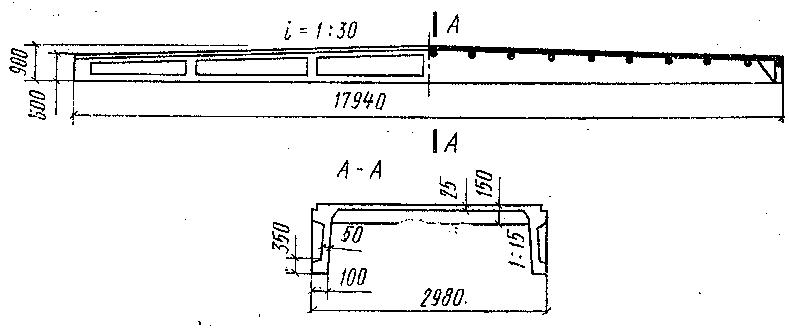

Рис.5. Схема ребристой плиты покрытия под малоуклонную кровлю размером 3х18 м

Крупноразмерные плиты 3×18 м и 3×24 м, опирающиеся на балки пролетом 6 или 12 м, разработаны для покрытий со скатной и малоуклонной кровлей (pис.3). Плиты 2Т в этом решении имеют трапециевидные продольные ребра с уклоном верхнего пояса 1:12 и полку переменной толщины (25...60 мм). Плиты крупноразмерные железобетонные сводчатые КЖС имеют криволинейные продольные ребра с уширениями в нижней и верхней частях. Гладкую полку толщиной 40...50 мм в середине пролета и 140...160 мм в торце у опор (рис.4). Плиты ребристые под малоуклонную кровлю имеют трапециевидные продольные ребра с уклоном верхнего пояса 1:20, 1:30, поперечные ребра с шагом 1000 мм и полку толщиной 25 мм (рис.5).

По технико-экономическим показателям ребристые малоуклонные плиты немного уступают сводчатым плитам КЖС, однако их преимущество в том, что при малом уклоне покрытия можно широко применять средства механизации в производстве кровельных работ. При криволинейной поверхности сводчатых плит это затруднено.
