Лекція. Тема: «Монтаж барабанів котла»

Питання:

1. Підготування барабанів котла до монтажу

2. Вивіряння барабанів котла.

3. Зачищення отворів у трубній решітці.

4. Паспортиризація отворів.

5. Встановлення маячкових труб.

6. Відбракування труб.

7. Відпалювання кінців труб.

8. Встановлення труб на місце закріплення.

9. Вивіряння положення труб.

10. Обрізування труб у барабані.

11. Остаточне вальцювання і бортування труб.

Підготування барабанів котла до монтажу

Найбільш складним при монтажі котла є монтаж його барабану. Завдячуючи значній вазі (до 120 т) та висоті його розташування, піднімання і установлення барабану на проектне місце становить одну із самих відповідальних такелажних операцій, виконання якої вимагає ретельної підготовки.

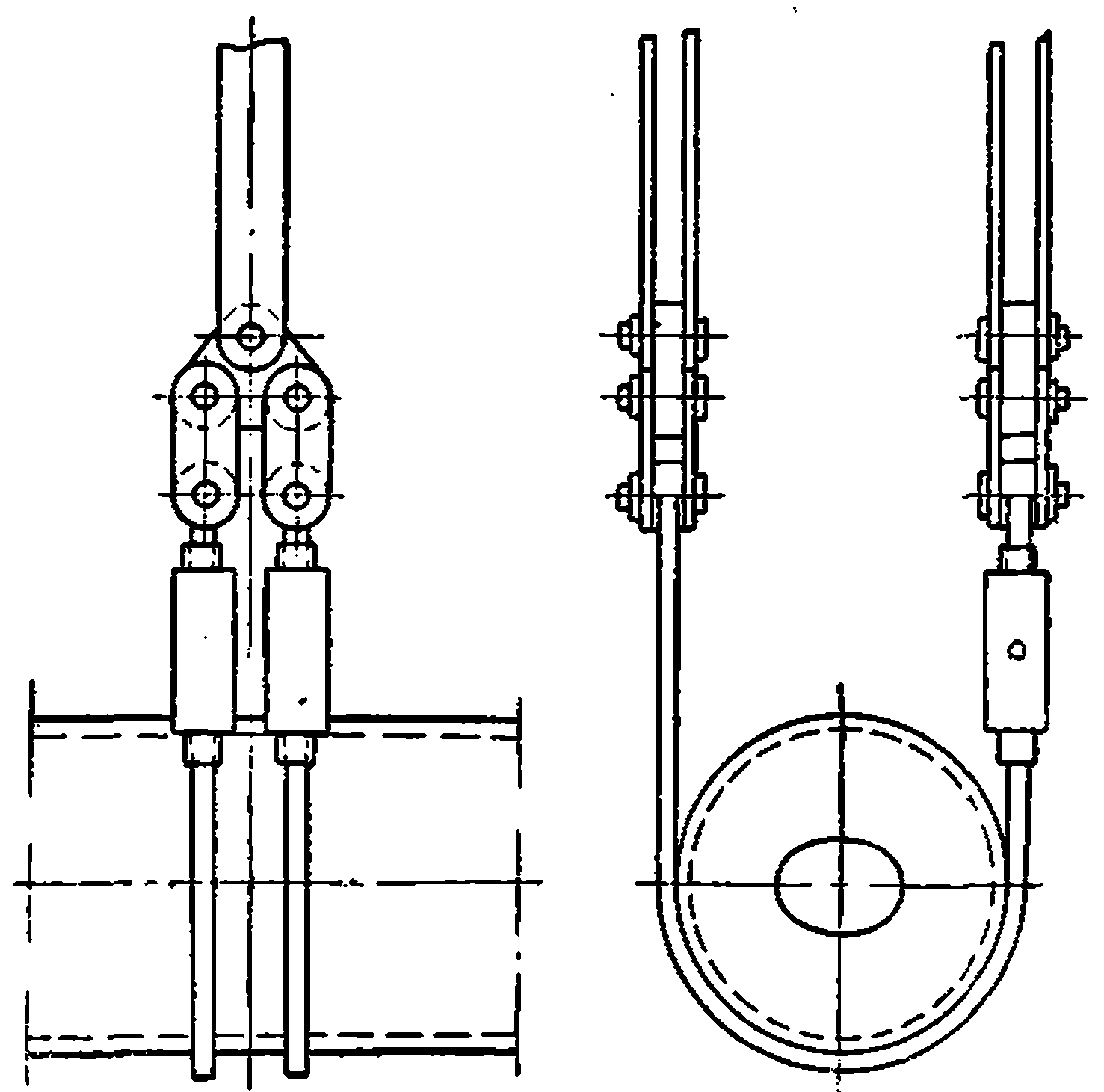

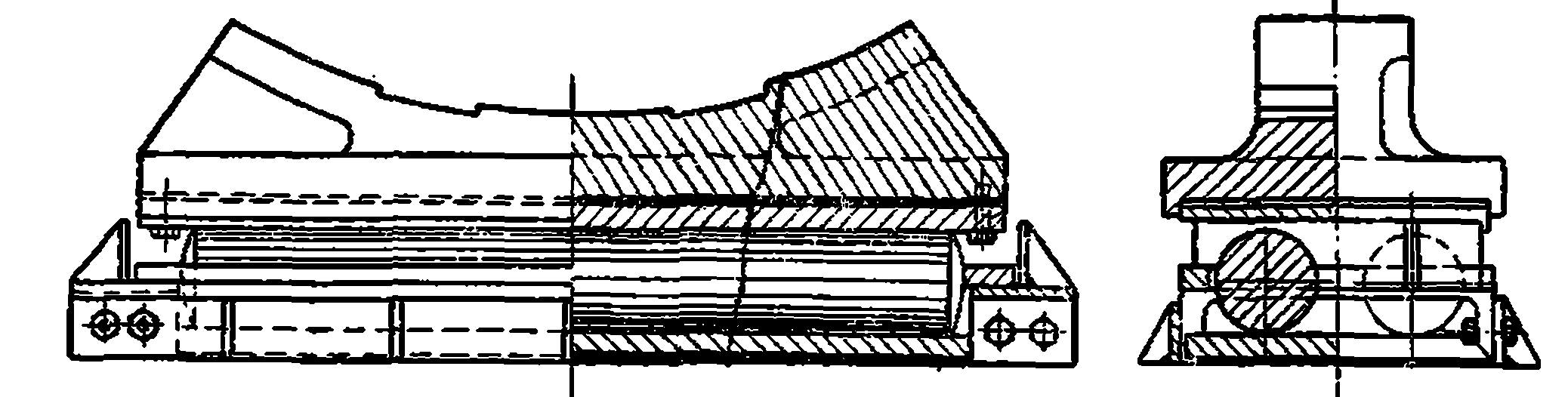

Вибір способу піднімання барабана залежить від конструкції кріплення барабана до каркасу, причому найпоширенішими є дві конструкції: барабан покладений на балки каркаса на «подушках» (рис. 1), та барабан підвішений на підвісках до балок каркасу (рис. 2).

Рис. 1 Роликова опора під барабан. Рис. 2 Підвіски барабана.

Процес установки барабанів містить наступні операції:

• підготовки до піднімання барабана;

• транспортування барабана до проектного місця встановлення;

• піднімання та встановлення на проектне місце;

• вивіряння.

Підготовка до піднімання барабана полягає: у транспортуванні барабана до місця піднімання, тобто на фундамент котла між колонами каркаса, його розвороті і кантуванні в проектне положення, із наступним стропуванням вантажними стропами, та закріпленням за допомогою відтяжок. У тих випадках, коли неможливо підняти барабан за допомогою основних вантажопідйомних пристосувань, переміщення барабана на рівень фундаменту та його розворот здійснюють з використанням похилої естакади за допомогою лебідок і домкратів. Підготовлений до піднімання барабан потрібно виставити у положення, строго центроване у вертикальній площині, для того щоб при підніманні його не повело на колони каркасу. Удар барабану по колоні каркасу може призвести до серйозної аварії.

Піднімання барабану може здійснюватись всередині каркасу або поза ним. Зручніше всього піднімати барабан, розміщений за межами каркаса, перед його фронтом. Цим методом піднімають барабан при наявності у котельному відділенні мостового крана.

При підніманні барабану потрібно дотримуватись наступних запобіжних заходів:

1) при пробному підвішуванні барабана необхідно виміряти відстань від барабану до підлоги і дати повисіти барабану годину, після чого повторити вимірювання, причому просідання барабану не має перевищувати 5-10 мм. Протилежний результат означає, що стропування барабану виконане не вірно, або вибрано трос неналежної вантажопідйомності;

2) не припустимо робтит перерви в роботі під час піднімання барабану (наприклад перерву на обід) або залишати підвішений барабан на ніч.

Вивіряння барабанів котла

Для утворення якісного вальцьовочного з’єднання кінці труб поверхонь нагрівання котла необхідно заводити у барабани строго радіально, тому що неточність їх встановлення може призвести до:

а) погіршення якості вальцьовочних з’єднань труб в отворах (вічках) барабану;

б) необхідності перегинання всіх труб.

З огляду на вищевказане можна зробити висновок про те, що встановлення барабанів в проектне положення потребує ретельного вивіряння. А це в свою чергу потребує ретельного встановлення і вивіряння опор або підвісок барабанів.

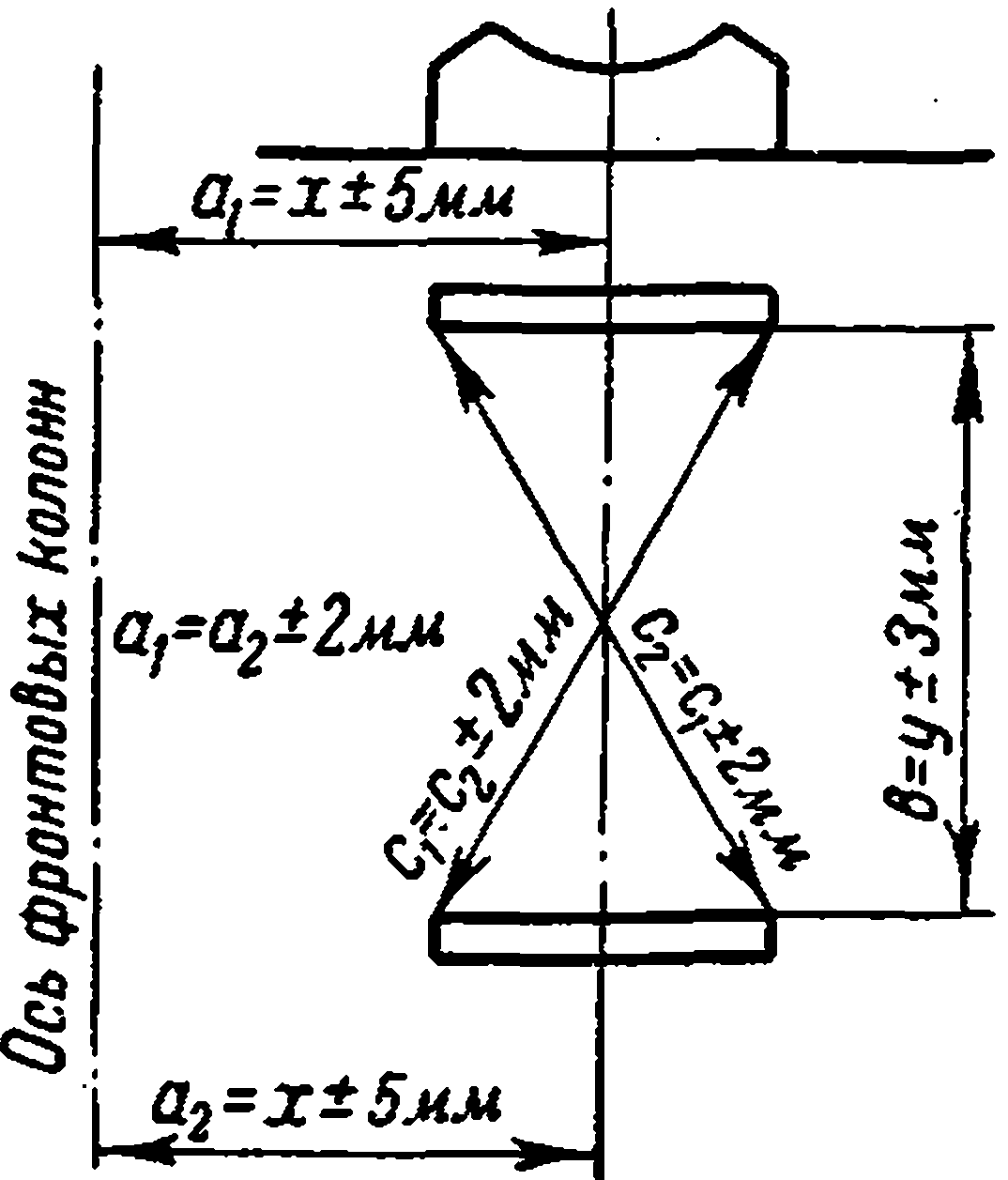

Подушки під барабан встановлюють відповідно до розмірів установочного креслення і ретельно вивіряють. Схема проведення вимірювань з допусками на точність вивіряння наведена на рис 3.

По закінченні встановлення барабанів проводять контрольні вимірювання каркаса, а потім вимірюють відстані між опорами а₁ і а₂.

Рис. 3 Схема вивіряння подушок барабана.	Рис. 7 Допуски вивіряння по кернам.

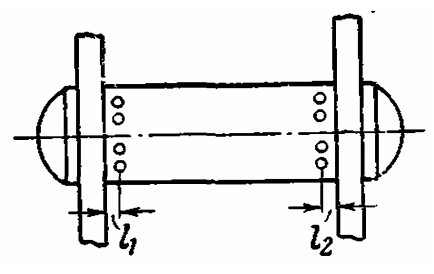

Симетричність положення пучка труб відносно бічних стінок каркаса котла вивіряють, пересуваючи барабан уздовж його осі доти, доки відстані l₁ і l₂ від крайніх отворів барабана стануть рівними між собою з допуском ±3 мм (риc. 4). При цьому враховують рухливість опор, для того щоб зазначена рівність l₁ і l₂ дотримувалося і після розширення барабана в гарячому стані.

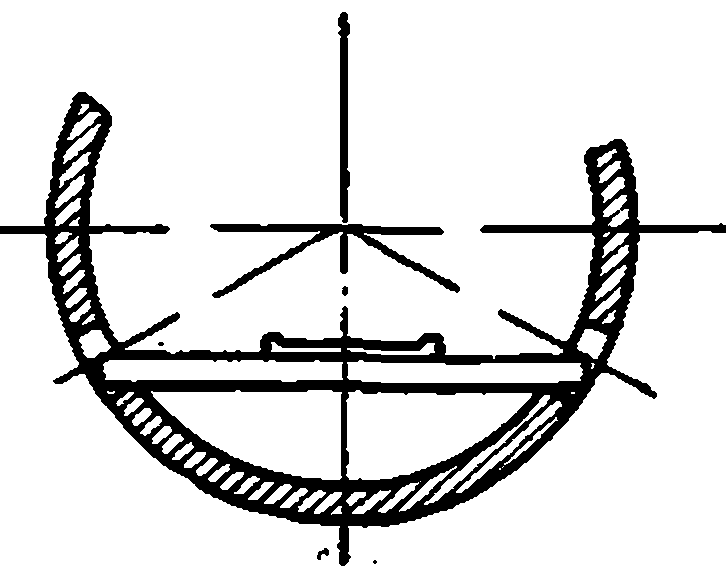

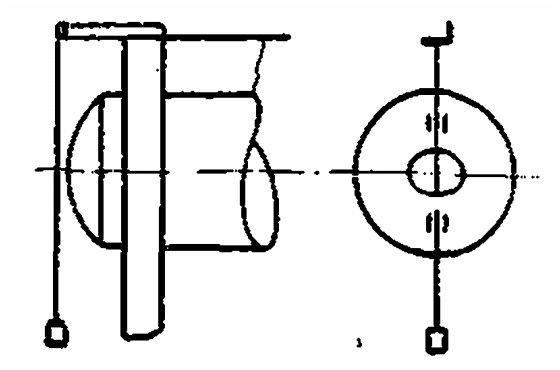

Правильність положення середньої вертикальної площини барабана котла перевіряють за допомогою виска по заводським кернам, наміченим на торці барабана. Барабан провертають навколо своєї осі так, щоб висок проходив через обидва керни (рис. 5). Контрольну перевірку проводять по трубній решітці барабана (рис. 6), розміщуючи рівень на кромки отворів, розташованих відповідно до креслення на одній горизонталі в трьох точках (посередині барабана та на його краях).

Рис. 4 Схема вивіряння барабана	Рис. 5 Схема вивіряння барабана по кернам	Рис. 6 Вивіряння барабана по рівню

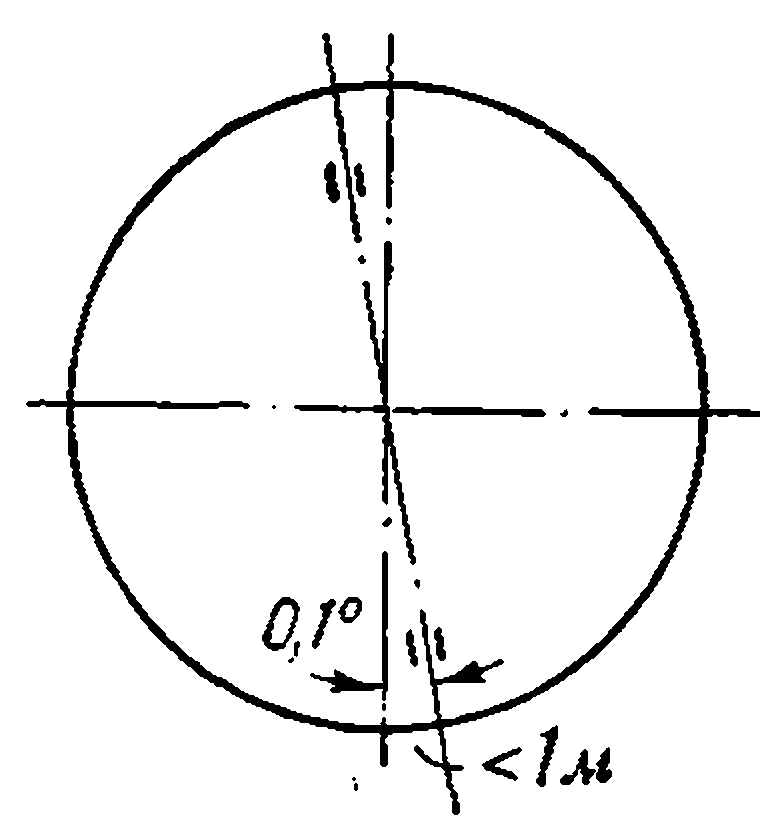

Щоб уникнути перегинання труб трубної системи допуск по куту розгортки барабана не повинен перевершувати ±0,1°, що відповідає довжині дуги барабана, рівної 1 мм (рис. 7).

У випадку невідповідності вивіряння по кернам і трубній решітці, перевагу віддають останній.

Горизонтальність поздовжньої осі барабанів перевіряють гідростатичним рівнем по заводським кернам горизонтальної осі барабана. Допуск по горизонтальності - не більше ±2 мм.

Зачищення отворів у трубній решітці

Потрапляння бруду, іржі або масла в зазор між трубою і отвором погіршує щільність вальцьовочного з’єднання, тому перед встановленням труб отвори ретельно зачищають. Зачищення проводять після остаточного вивіряння барабанів.

З огляду на можливість забруднення отворів період між зачищенням труб та їх вальцюванням має бути мінімально можливим. Це особливо важливо у випадках, коли завдяки атмосферним умовам можливо іржавіння зачищених отворів.

Перед вставкою труб отвори продувають стисненим повітрям.

Зачищення отворів проводять наждачкою, карборундовою шкуркою або за допомогою спеціальних шарошок з пневматичним дрилем.

Зачищення проводять до металевого блиску. Якщо поверхня отворів була забруднена маслом, то після зачищення її промивають дихлоретаном.
