MathCAD – программное средство, среда для выполнения на компьютере разнообразных математических и технических расчетов, предоставляющая пользователю инструменты для работы с формулами, числами, графиками и текстами, снабженная простым в освоении графическим интерфейсом.

Пользовательский интерфейс MathCad

Рабочее поле

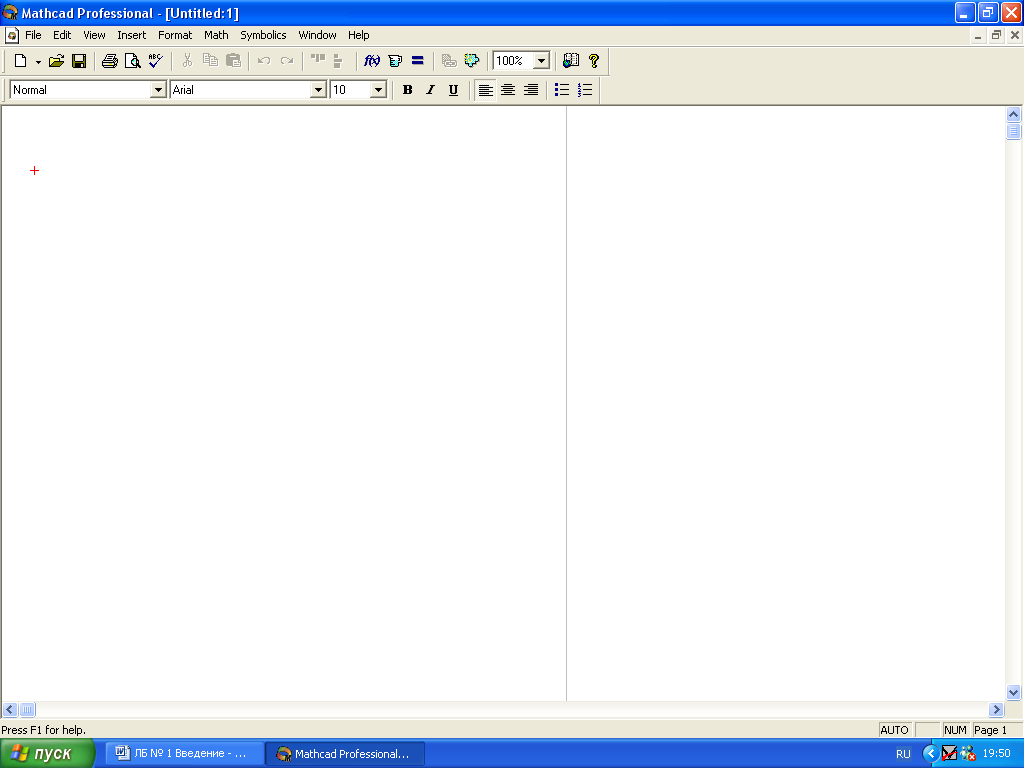

Рис. Вид окна приложения MathCAD

Верхнюю строку окна приложения MathCAD занимает заголовок. Он содержит стандартные элементы Windows-приложений:

- системное меню;

- имя приложения – MathCAD Professional;

- имя файла, в котором сохраняются результаты работы – [Untitled: N], где N – порядковый номер документа;

- справа – три стандартные функциональные кнопки для работы с окнами.

Под заголовком находится управляющее меню, которое имеет набор команд:

File (Файл) – работа с файлами, сетью Интернет и электронной почтой;

Edit (Редактировать) – редактирование документов;

View (Просмотр) – изменение средств окна и включение/выключение элементов интерфейса;

Insert (Вставка) – вставка объектов и их шаблонов (включая графику);

Format (Формат) – изменение формата (параметров) объектов;

Math (Математика) – управление процессом вычислений;

Symbolics (Символьные операции) – выбор операций символьного процессора;

Window (Окно) – управление окнами системы;

Help (Помощь) – работа со справочной базой данных о системе, центром ресурсов и электронными книгами.

Ниже располагаются три строки, которые содержат панели инструментов: стандартная, форматирование, математическая (панель математических операций) (рис.).

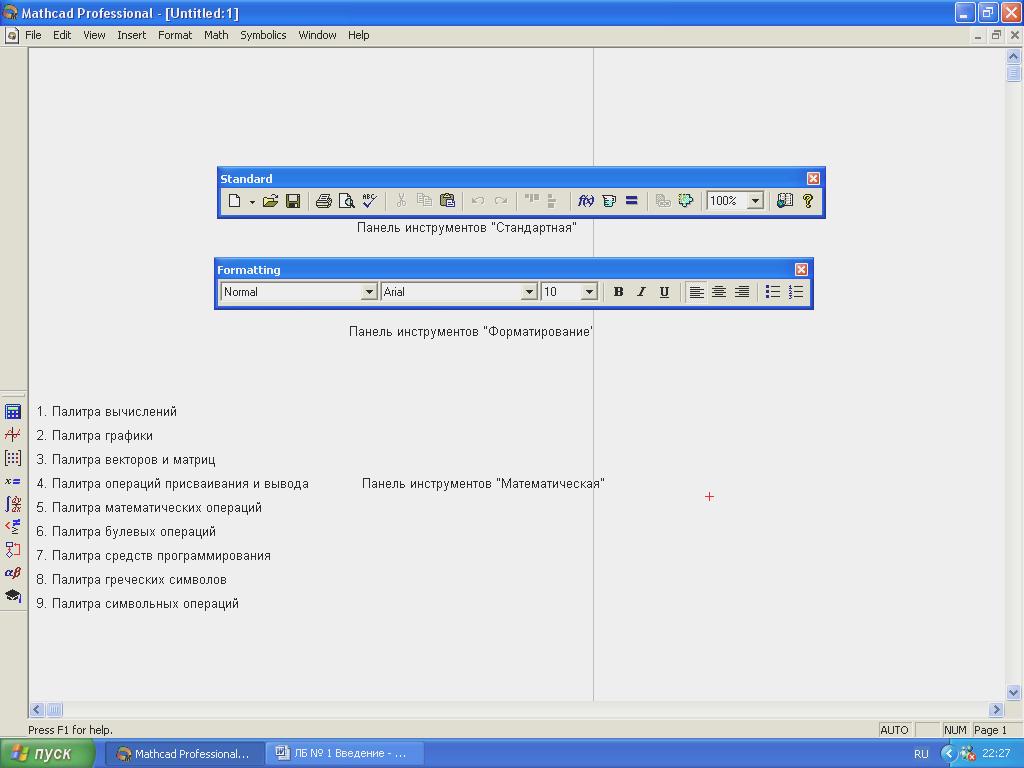

Рис. Вид окна приложения MathCAD с основными панелями инструментов

Примечание. При запуске приложения MathCAD автоматически на экране появляются только две панели инструментов «Стандартная» и «Форматирование». Панель математических операций, как и остальные панели, находящиеся в арсенале MathCAD, необходимо настроить перед началом работой, выполнив команду View→Toolbars→Math.

Под строками панелей инструментов находится окно рабочего документа MathCAD – пространство (рабочее поле), в котором располагаются все введенные команды и выражения, куда MathCAD выводит результаты вычислений и графики и где размещаются текстовые комментарии. На рабочем поле размещается два объекта: курсор ввода (маркер ввода) в виде красного крестика и вертикальная черта, отделяющая текущую страницу от соседней (справа). Курсор ввода устанавливается мышью. Он намечает места ввода блоков текущего документа. Содержимое данного окна можно редактировать, форматировать, сохранять в файлах на диске, печатать и др.

Окно снабжено двумя полосами прокрутки – вертикальной и горизонтальной.

Последняя нижняя строка окна – строка состояния. В ней приведены (слева направо) рекомендации к дальнейшим действиям, текущее состояние среды и номер отображенной на экране страницы рабочего документа.

Команда Toolbar меню View открывает доступ к панелям инструментов: Standard (Стандартная), Formatting (Форматирование), Math (Математическая), а также доступ ко всем панелям математических инструментов, показанных на рис..

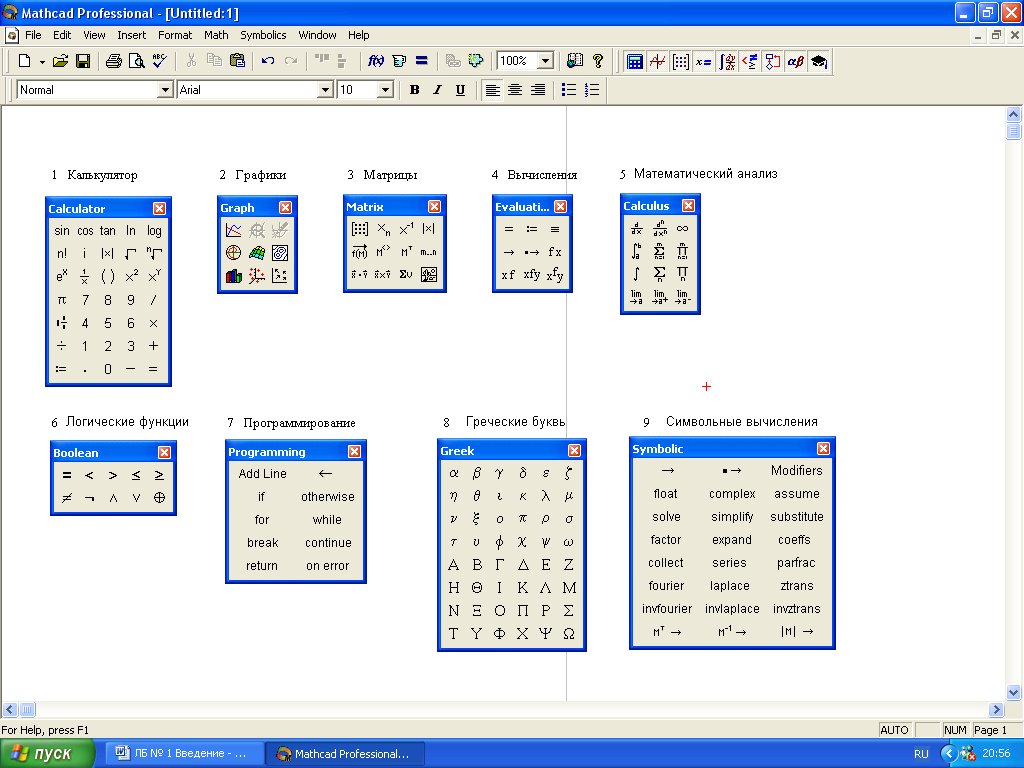

Рис. Вид панелей математических инструментов
