Вступ

Промислові споруди — інженерні споруди, що виконують певні функції у виробничому процесі або сприймають навантаження від технологічного устаткування, транспортних засобів тощо.

До промислових споруд належать споруди комунікаційного призначення: тунелі й канали, в яких прокладають технологічні комунікації, кабельні лінії електропостачання і зв'язку; трубопроводи, якими переміщують сировину та інші матеріали; опори ліній електропередачі, опори контактної мережі, опори систем освітлення тощо. Ними є й споруди систем водопостачання і каналізації, місткості для сипких, рідких і газоподібних матеріалів: басейни бризкальні, бункери, відстійники, водозабірні споруди, водонапірні башти, газгольдери, градирні, нафтосховища, очисні споруди, силосні споруди тощо. Окремі групи становлять транспортну споруди: шляхопроводи, опори підвісних доріг, кранові естакади, конвеєрні галереї, а також споруди, на яких розміщують технологічне устаткування або місткості: фундаменти, опорні майданчики, постаменти тощо.

Промислові будівлі поділяються на дві основні групи. Перша група - будівлі мають різко виражений індивідуальний характер. Їх об'ємно-планувальні та конструктивні рішення повністю залежать від особливостей технології. Друга група - будівлі, які характеризуються різноманітністю архітектурно-будівельних рішень. Їх об'ємно-планувальні та конструктивні рішення не мають жорсткої прив'язки до технологічного процесу. В основному проектуються будівлі другої групи, як самі універсальні для низки галузей промисловості з подібними вимогами до будівельної частини.

Одне з найголовніших питань про проектуванні промислових будівель - організація людських та вантажних потоків евакуації людей в будівлі. Необхідно проектувати цех таким чином, щоб людям була можливість переміщатись найкоротшим та зручним й безпечним шляхом.

Промислові будинки повинні мати проектну конфігурацію в плані, щоб цьому довільно уникати здійснення прибудов до корпусу, що в результаті ускладнення розширення і реконструкцію виробництва.

ЗМІСТ

Завдання на проект

Зміст

Вступ

1. Загальна частина : 1.1. Район будівництва;

   2. Об’ємно - планувальне та конструктивне рішення.

   3. Генплан

2. Архітектурно – будівельна частина:

2.1. Фундаменти;

2.2. Колони;

2.3. Ферми;

2.4.Підкранові балки;

2.5. Фундаментні балки;

2.6. Стіни;

2.7. Підлога

2.8. Покриття ,водовідведення;

2.9. Сходи

2.10. Вікна, ворота;

2.11. Адміністративно-побутові приміщення;

2.12. Інженерне обладнання.

2.13. Зовнішнє та внутрішнє опорядження

3. Специфікація залізобетонних елементів:

3.1Специфікація монолітних залізобетонних елементів;

3.3Специфікація елементів заповнення прорізів;

3.2Специфікація збірних залізобетонних елементів.

4.Техніка безпеки та охорона праці.

5.Антикорозійні заходи

Перелік посилань

1. Загальна частина

1.1 Район будівництва

Географічний пункт будівництва – село Велика Бугаївка, Київської області, яке відноситься до ІІ В будівельно - кліматичної зони.

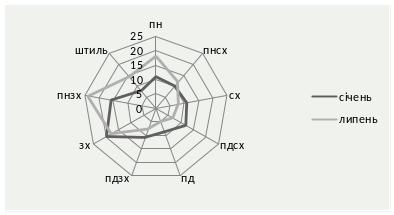

Розрахункові зимові температури повітря: Найбільш холодні доби -26^оС ; Найбільш холодні п’ятиденки – 22^оС ; Район за сніговим навантаженням 5; Нормативне значення ваги снігового покриву S= 1580 Па; Район за вітровим навантаженням , нормативне значення вітрового тиску W = 380 Па; Кількість опадів на рік – 685 мм; Гідрогеологічні умови: Рослинний шар 0,50 м ; супіски , ґрунтові води до відмітки – 5,0 м не знайдено. Нормативна глибинна сезонного промерзання ґрунтів 90 см. Таблиця 1. Вихідні дані для побудови «Рози вітрів»

С. Велика Бугаївка	Повторюваність напрямків
	Пн.	Пн.Сх.	Сх.	Пд.Сх.	Пд.	Пд.Зх.	Зх.	Пн.Зх.	Штиль
Січень	11	10	11	12	9	11	20	16	8
Липень	18	12	8	7	5	8	18	24	14

1.2 Об’ємно-планувальне та конструктивне рішення

Проектом передбачене наступне обє'мно-планувальне рішення:

Будівля одноповерхова; двопролоьтна, ширина прольоту — 24 метри; довжина будівлі — 66 метри; висота цеху — 10,8.

Будівля каркасна, каркас складається з трьох рядів колон, з кроком колон крайніх і середнього рядів 6 метрів. Всього передбачено крайніх колон — 24, середніх — 12, фахверкових — 12.

Колони передають навантаження на фундаменти стаканного типу. Всього передбачено фундаментів: 24 фундаментних залізобетонних стакани під крайні колони , 12 - під середні колони і 12 - під фахверкові колони.

На колони опираються ферми безрозкісні з ріжками, яких в проекті передбачено 24. На ферми опираються плити покриття.

Огороджувальні конструкціїї: стінові залізобетонні панелі , які опираються на фундаментні балки , яких в будівлі передбачено 34 ( в місцях закладання воріт балки не ставимо).

2. Архітектурно – будівельна частина

2.1 Фундаменти

Фундамент – це підземна або підводна частина будівлі, що сприймає навантаження від вище розміщений конструктивних елементів та передає їх на основу. Галузь застосування. Типові креслення фундаментів розроблені для типових збірних залізобетонних колон будь-якого виду і типового розміру при тиску на грунт від 1,5 до 6 даН/м² (кгс/м² ). Відмітка верхньої частини підколонника -0,150.

Фундаменти монолітні, серія 1.412-1/77. Марка фундамента під крайні та середні колони ФВ4-1, розміри підколонника 1500х1200, підошви фундамента 2100х1800.

Марка фундамента під фахверкові колони ФБ2-1,з розмірами підколонника 1200х1200, Підошви фундамента 1800х1800.

Маркування фундаментів. Визначення марки фундаменту складається з літер і цифр: Ф – фундамент, А–Д – індекси підколонника, який має визначені розміри поперечного перерізу, цифра цифра після літер (1-19) - порядковий номер типового розміру підошви фундаменту, цифра після тире (1-6) - порядковий номер висоти фундаменту. Для фундаментів у поперечних температурних швах після індексу підколонника пишеться літера Т (температурний). Фундаменти для повздовжніх температурних швів проектуються індивідуально.
