Задвижки типа ЭКЛ 2 100-16.

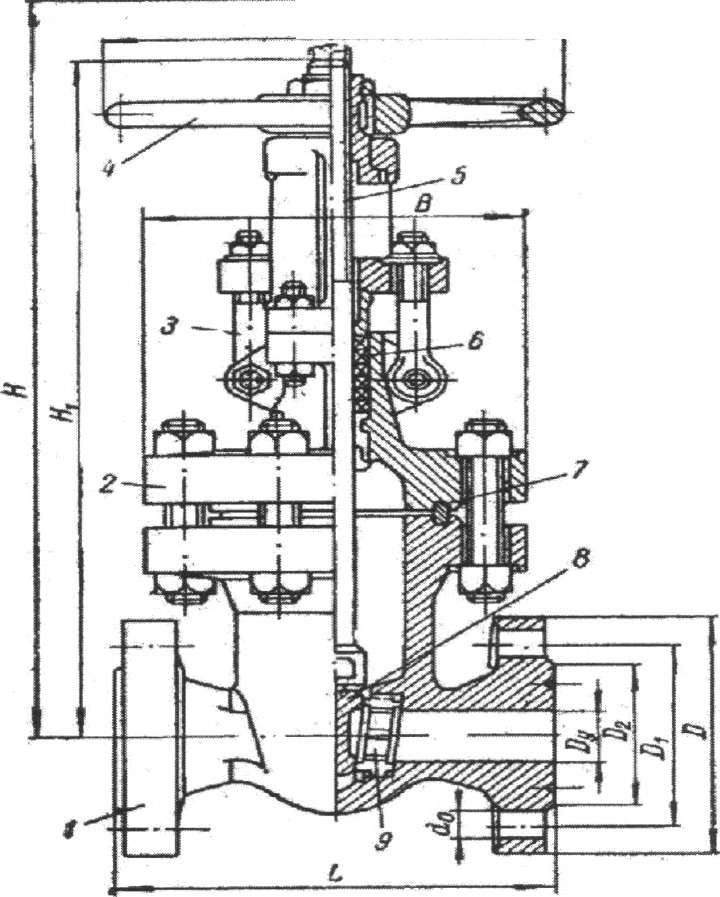

1. Корпус.

2. Крышка.

3. Накидной болт.

4. Моховик.

5. Шпиндель

6. Сальник с набивкой.

7. Прокладка.

8. Клин.

Стр. 17

Уплотнительное кольц

ООбратный клапан фб 41.

Назначение и область применения:

Клапаны обратные предназначены для предотвращения обратного потока рабочей среды в трубопроводах на технологических линиях химических, нефтеперерабатывающих, целлюлозно-бумажных и других производств с жидкими, газообразными, агрессивными рабочими средами.

Технические характеристики: Рабочее давление, МПа Температура рабочей среды, С Полный срок службы, лет

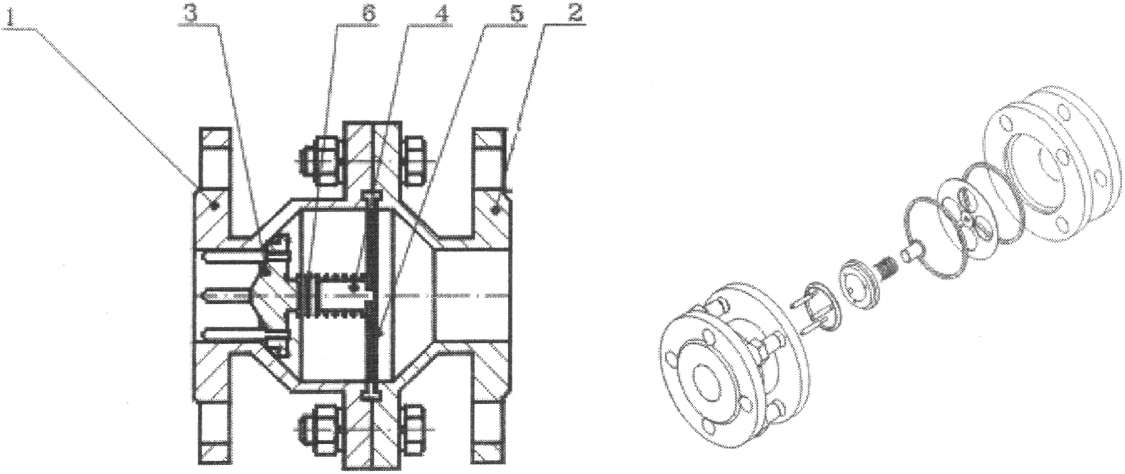

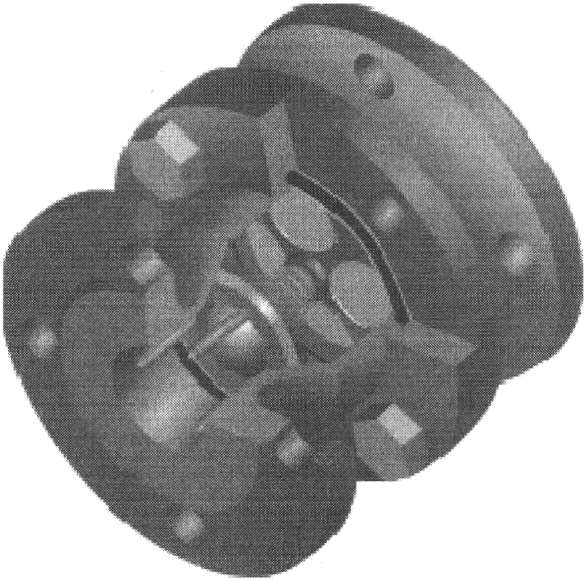

Корпус клапана состоит из двух частей 1 и 2, между которыми установлена вставка с отверстиями 5 для прохождения рабочей среды и штоком 4. Во вставку упирается пружина 6. Другой конец пружины упирается

1,6, не более 160, не более 5, не менее

Стр. 18

в золотник 3, который перекрывает поток жидкости. На золотнике имеется уплотни тельное кольцо из фторопласта. При подаче рабочей среды под золотник 3, он перемещается в направлении потока, преодолевая усилие пружины 6, тем самым открывая клапан. При обратном потоке среды золотник прижимается к корпусу клапана и перекрывает движение жидкости. Конструкция клапана обеспечивает хорошую омываемость проточной части и предусматривает мойку без разборки во время эксплуатации. Пространственное положение на трубопроводе произвольное.

Счетчики нефтепродуктов ППВ-100/1,6.

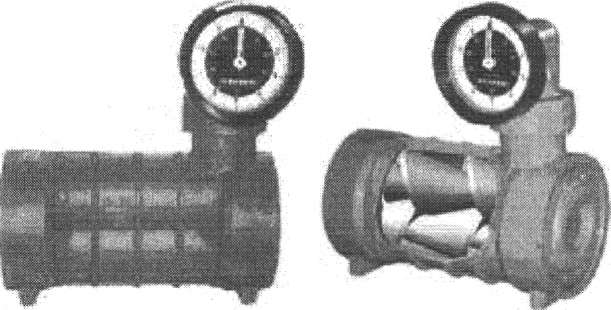

Принцип действия винтовых счётчиков жидкости напоминает работу экструдера и заключается в том, что два винта находящиеся в зацеплении « вращаются под действием потока жидкости, отмеряют при каждом обороте некоторый объем. Вращение винтов через магнитную муфту, передается в счетный механизм, преобразуясь в единицы объема.

Тип счетчика	Цена деления отсчетного устройства, л		Условный проход, ДУ, мм	Рабочее давление, МПа	Температура изм. жидк., °С	Класс точности	Масса, кг
	механ.	электр.
ППВ- 100/1,6	10	1	100	1,6	от -50 до +50	0,25; 0,5	45

Тип счетчика	Класс точности	Диапазон вязкости измеряемой жидкости, мм2/с
		0,55-1,1 | 1,1- 6,0				6,0-60				60-300
		Расход, мЗ/ч
		тт	ном	тах		тт	ном	тах		тт	ном	тах
ППВ-100/1,6	0,25		18	120	180		18	120	180		18	120	180
	0,5		15	120	180		15	120	180		15	120	180

Стр. 19

Дозатор ДВП-100.

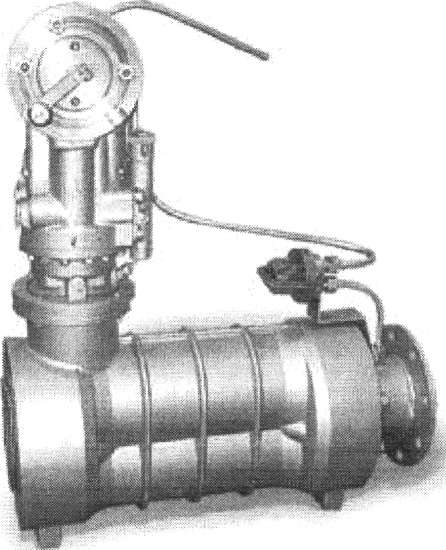

Дозатор ДВП-100 предназначен для пропорционального ввода присадки в авиатопливо при заправке воздушных судов.

Дозатор состоит из следующих функциональных блоков: -гидропривод;

• устройство для непрерывного пропорционального ввода Г1ВК жидкости; -индикатора поступления ПВК жидкости в авиатопливо;

• смеситель;

• трубопроводы.

Дозатор работает следующим образом: поток жидкости, поступая через входной патрубок, воздействует на винтовые поверхности и проходя через камеру, теряет часть напора на создание крутящего момента, приводящего рабочие органы (винты) во вращение.

Вследствие прецизионного изготовления винтов, объём жидкости протекающий через дозатор, пропорционален числу оборотов ведущего винта.

Передаточный механизм, рассчитанный с учётом объёма жидкости, отсекаемой винтами за один оборот, передаёт вращение на устройство ввода ПВК жидкости.

Задание необходимого соотношения ПВК жидкости - ручное

Стр. 20

Технические характеристики:

1. Содержание присадки в авиатопливе, % 0,1+0,05

Задвижки типа ЭКЛ 2 100-16. 1

Счетчики нефтепродуктов ППВ-100/1,6. 4

Расчет средств защиты от гидроударов. 9

t_ф= 2 I /C 12

п_ГА⁼0,0429/0,016=2,68~3 13

4.0борудование резервуаров. 13

Генератор ГПСС - 2 000. 15

Эксплуатация: 18

Возможно изготовление резервуара вертикального стального РВС из: 19

Технические характеристики РВС 10000 м³ 20

Наименование параметра 20

Эксплуатация: 22

Дистанционный указатель уровня УДУ - 10. 25

Эксплуатация: 29

Люк-лаз ЛЛ-600. 32

Эксплуатация: 37

Эксплуатация: 40

Эксплуатация: 50

Эксплуатация: 54

Основные параметры и характеристики 59

Эксплуатация: 61

Эксплуатация: 63

Люк замерный ЛЗ - 150. 63

Плавающий топливо заборник. 65

Эксплуатация: 66

СТ-500-2М 68

ФГН 69

Провидение ЕО, ТО-1, ТО-2 для фильтров. 70

5.Технологическая карта. 70

ВЫВОД: 72

Стр.21

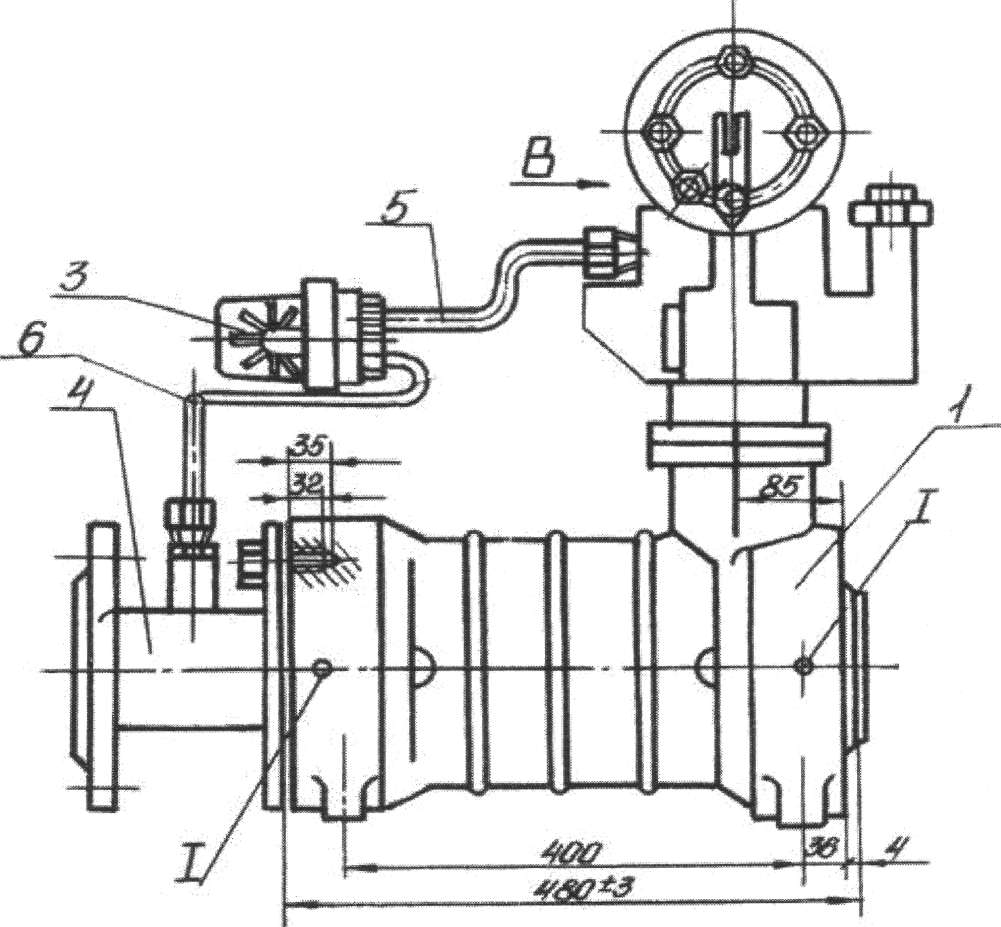

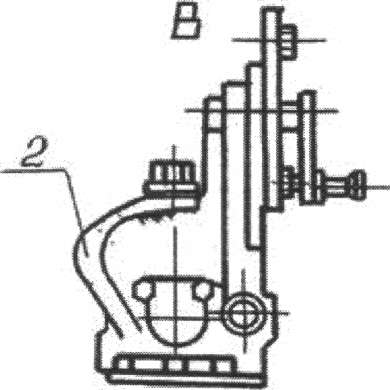

1.-преобразователь первичный

2.-устройство для непрерывного ввода присадок

3.-индикатор

4.-смеситель

5,6.-трубопроводы :I.-места пломбировки

Расчет средств защиты от гидроударов.

Под гидравлическим ударом понимают резкое изменение давления в трубопроводе вследствие внезапного изменения скорости движения жидкости . Особенно опасен гидроудар в длинных трубопроводах, в которых движется значительная масса жидкости с большой скоростью.

В этих случаях забросы давления могут привести к повреждению мест соединения труб, разрыву стенок трубопровода, разрушению арматуры и оборудования.

При эксплуатации объектов авиатопливообеспечения , особенно систем ЦЗС, создаются условия возникновения гидроударов (внезапная остановка насоса, быстрое открытие или закрытие запорной арматуры и т.п.), поэтому для защиты трубопроводных коммуникаций и оборудования от гидроударов используют пневмогидравлические амортизаторы ГА-2, ГА-27, ГА-45 и их зарубежные аналоги. Они устанавливаются в непосредственной близости от возможных источников возникновения гидроударов. Требуемое

Стр. 22

количество средств защиты от гидроударов определяется расчетом, который выполняется в следующей последовательности:

Р = Рр + ∆Р,

Р - максимальное давление при гидроударе. Па.

Рр - рабочее давление в системе. Па.

∆Р - превышение давления при гидроударе , Па. Максимальное превышение давления при гидроударе определяется по формуле:10⁵

∆P=ρ ; V=8*10²

_

р - плотность жидкости, кг/м.

• - скорость движения жидкости до перекрытия потока, м/с.

С - скорость распространения по трубопроводу ударной волны изменения давления м/с для авиакеросина С = 1160м/с.

Определяется общий потребный объем средств защиты гидроамортизации:

Vo =2,21 d_вн²υt_фР_р²/Р_сжР_доп

Vo - общий потребный объем средств защиты гидроамортизации, м³.

d_BH- внутренний диаметр, м.

V - скорость движения авиатоплива в трубопроводе, м/с.

Р_р - рабочее давление.

р_сж- величина давления зарядки гидроамортизатора ( рсж = 0,85 ... 0,95 Рр ).

Р_доп - величина допустимого превышения давления в трубопроводе (Рдоп=1,25Рр).

t_ф- время распространения ударной волны по трубопроводу, с ;

t_ф= 2 I /C

Стр. 23

I - длина защищаемого участка трубопровода , 100 м.

t_ф=

с

V_o=2,21*(0,1)²*6,6*0,517*

м³.

3). Определяется количество гидроамортизаторов, защищающих расчетную длину трубопровода:

n_ГА=V_о / V_га ,

где n_ГА - требуемое количество гидроамортизаторов данной марки;

V_о- общий потребный объем средств защиты гидроамортизации, м³;

V_га- рабочий объем одного гидроамортизатора, м³

п_ГА⁼0,0429/0,016=2,68~3

Выбираем пневмогидравлические амортизаторы ГА-2, в количестве 2 т. к. общий потребный объем средств защиты гидроамортизации более 16 литров.
