Исходные данные
Район строительства. Климатологические условия
Город строительства: Чернигов
Абсолютная минимальная t = -34oC
Абсолютная максимальная t = 39oC
Глубина промерзания грунта до 141 см
Грунтовые условия – песок
Тип здания
Размеры здания в крайних осях:
Длина 30 м
Ширина 21 м
Количество этажей 15
Высота этажа 3,2 м
Покрытие –эксплуатируемое №1
Конструкция пола №4
Функциональное назначение зданий:
1-3-ий этажи - офисы
Остальные этажи – гостиничные номера
Комнат в офисах 24
номеров в гостинице : 24 – одноместных и 28 - двухместных
Строительство ведется в сейсмичном районе.
1.3 Характеристика здания.
15 этажное здание с каркасной балочной конструктивной схемой. Шаг колонн принят до 6,4 м. Предварительно зададимся сечением колонн 600*600.
Объемно-пространственные решение

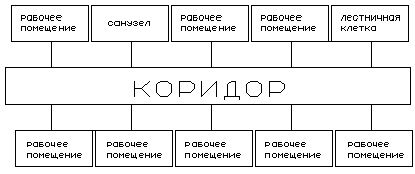

Функциональная схема типового этажа
Функциональная схема административного помещения
Расчеты для обоснования конструктивного решения
Сбор нагрузок на колонну
Нагрузки

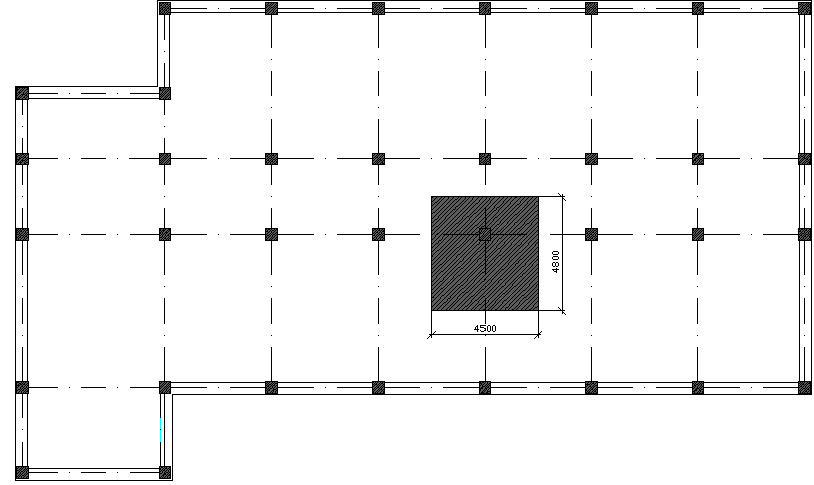

собираются с грузовой площади (
)
наиболее нагруженной колоны.
3.2 Сбор нагрузок на покрытие и перекрытия
Вид нагрузки |
Характеристическое значение нагрузки Кн/ |
Коэффициент надежности
γ
|
Предварительный расчет
Кн/ |
Сбор нагрузки с покрытия |
|||
Собственный вес покрытия и конструкция кровли:
Плита покрытия – 500 кг/ |
5,0 |
1.1 |
5,5 |
Стяжка – 90 кг/ |
0,9 |
1,3 |
1,17 |
Теплоизоляция – 4 кг/ |
0,04 |
1,2 |
0,05 |
Пароизоляция Кровельный ковер Посыпки |
- |
- |
- |
Снеговаянагрузка: |
1,72 |
1,14 |
1,96 |
Полезная нагрузка на не эксплуатируемое покрытие: |
0,5 |
1,3 |
0,65 |
|
Ʃ= 9,33 |
||
Сбор нагрузки на междуэтажное перекрытие |
|||
Типовое перекрытие: |
|
||
Собственный вес перекрытия и конструкция пола:
Плита перекрытия δ*ρ = 0,2*2500 = 500 кг/ |
5,0
|
1,1
|
5,50
|
Стяжка δ*ρ = 0,03*1800 = 54 кг/ |
0,54 |
1,3 |
0,70 |
звукоизоляция δ*ρ = 0,02*1500 = 30 кг/ деревянный пол δ*ρ = 0,02*700 = 14 кг/ |
0,44 |
1,2
|
0,53 |
гидроизоляция |
- |
- |
- |
Кратковременная нагрузка |
0,35 |
1,3 |
0,46 |
Вес перегородок: |
0,65 |
1,3 |
0,85 |
Полезная нагрузка: |
1,5 |
1,3 |
1,95 |
|
Ʃ = 9,99 |
||
Перекрытие 1-3 этажей: |
|
||
Собственный вес перекрытия и конструкция пола:
Плита перекрытия δ*ρ = 0,2*2500 = 500 кг/ |
5,0 |
1,1 |
5,50 |
Стяжка δ*ρ = 0,03*1800 = 54 кг/ |
0,54 |
1,3 |
0,70 |
звукоизоляция δ*ρ = 0,02*1500 = 30 кг/ деревянный пол δ*ρ = 0,02*700 = 14 кг/
|
0,44 |
1,2 |
0,53 |
гидроизоляция
|
-
|
-
|
-
|
Кратковременная нагрузка |
0,35 |
1,3 |
0,46 |
Вес перегородок: |
0,8 |
1,3 |
1,04 |
Полезная нагрузка: |
2 |
1,3 |
2,6 |
|
Ʃ = 10,83 |
||
