Цифровая техника / микрокомпьютерная техника

Учебное пособие

«DIGI BOARD 2»

модели 3910

Техническое описание

© hps SystemTechnik

Lehr- + Lehrmittel GmbH – Обучение и учебные пособия

Адрес сервисного центра: В случае выхода из строя просим возвратить прибор по нижеуказанному адресу, предоставив подробное описание возникших неполадок, а также указав обратный адрес и контактный телефонный номер. Во избежание повреждений при транспортировке и перевеса настоятельно рекомендуется снять набор принадлежностей с верхней крышки прибора в блочном исполнении. hps SystemTechnik GmbH Альтдорфер-штрассе 16, 88276, Берг (Германия) Телефон: +49 751 / 5 60 75 80 Телефакс: +49 751 / 5 60 75 17 Веб-сайт: www.hps-systemtechnik.com Эл.почта: export@hps-systemtechnik.com Тип изделия: V 3220 Все авторские права, включая относящиеся к версиям перевода текста документа, защищены. Не допускается распространение (тиражирование, копирование либо воспроизведение любым иным способом) документа или его части, а равно воспроизведение или распространение с использование электронных средств, без предварительного разрешения со стороны компании hps SystemTechnik GmbH. Компания сохраняет за собой право на внесение изменений в конструкцию изделия.

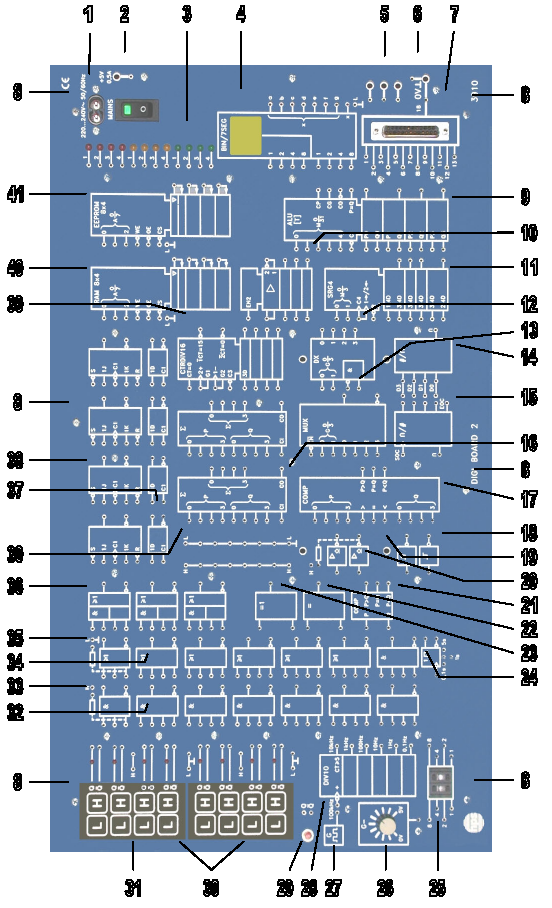

Вид спереди

Содержание

1	Общие положения	1
2	Внешний вид учебного пособия DIGI BOARD 2 модели 3910	3
3	Физические характеристики	17
4	Рекомендуемые принадлежности	17
5	Платы расширения	18

1. Общие положения

Учебное пособие DIGI BOARD 2 предназначено для базовой и дальнейшей подготовки обучаемых в области цифровой техники, бесконтактной техники автоматического управления и микрокомпьютерной техники.

Все функциональные группы, необходимые для проведения опытов в области цифровой техники, являются неотъемлемой частью прибора DIGI BOARD 2. Электрическое питание прибора осуществляется при помощи встроенного источника электроэнергии.

Электропроводка выполнена на основе 2 мм соединительных проводов.

Все элементы интегральных схем (ИС) вставляются в соответствующие гнезда.

Встроенный в панель прибор DIGI BOARD 2 может также применяться в качестве портативного учебного пособия.

2. Внешний вид учебного пособия digi board 2 модели 3910

1. Разъем электропитания

   • Сетевое напряжение: ~ 230 В / ~ 115 В (110 В),

50 … 60 Гц, около 30 ВА

• Сетевой выключатель: ВКЛ / ВЫКЛ с контрольной лампочкой

• Сетевой предохранитель: 400 мА, плавкий с задержкой срабатывания (230 В)

800 мА, плавкий с задержкой срабатывания (115 В)

Питание подается через разъем портативного оборудования на передней части прибора.

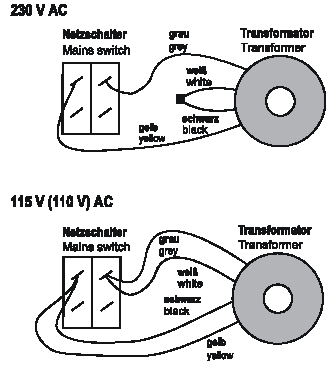

Переключение режимов электропитания 230 В / 115 В осуществляется перепайкой проводов тороидального сердечника трансформатора (см. рис. 1).

2. Источник постоянного тока

4 мм и 2 мм разъемы (с защитой от короткого замыкания) для подачи питания на внешнее электрооборудование.

• Выходное напряжение: + 5 В / 0,5 А
