Путевая автоматическая и полуавтоматическая блокировка

Блокировка (путевая) — система автоматики, обеспечивающая разграничение поездов по времени при движении на железнодорожном участке.

Все устройства СЦБ в зависимости от их назначения делятся на две группы: устройства СЦБ на перегонах и устройства СЦБ на станциях.

При движении поездов должны быть установлены допустимые интервалы их безопасного следования в попутном направлении и исключена возможность встречного движения поездов по одному и тому же пути. Основными средствами интервального регулирования движения поездов на перегонах и станциях являются: путевая блокировка, полуавтоматическая блокировка (ПАБ), автоматическая блокировка (АБ) и электрическая централизация (ЭЦ), диспетчерский контроль за движением поездов (ДК), автоматические ограждающие устройства на переездах, автоматическая локомотивная сигнализация (АЛС).

В системах интервального регулирования движения поездов для фиксации вступления поезда на участок используются путевые датчики. В качестве основного путевого датчика применяют электрические рельсовые цепи.

Применение путевой, особенно автоматической, блокировки дает возможность обеспечить высокую пропускную способность перегонов за счет деления их проходными сигналами на отдельные блок-участки, на каждом из которых может находиться один поезд. Безопасность движения обеспечивается тем, что устройства путевой блокировки не допускают открытия разрешающего сигнала, ограждающего участок до полного освобождения его поездом.

Полуавтоматическая блокировка регулирует движение поездов на участках с неинтенсивным движением. Проходные светофоры при ПАБ отсутствуют.

Автоматическая блокировка является наиболее современным средством регулирования движения поездов на перегонах. При автоблокировке светофоры закрываются автоматически при вступлении поезда на ограждаемый блок-участок и открываются автоматически после освобождения блок-участка.

Для повышения безопасности движения поездов автоблокировка дополняется устройствами автоматической локомотивной сигнализации, которые передают машинисту информацию о показании светофора, к которому приближается поезд, и автостопами. На отдельных участках, где отсутствуют проходные светофоры, АЛС может использоваться как самостоятельное средство сигнализации и связи.

При автоматической блокировке перегон между станциями делится на блок-участки длиной от 1000 до 2600 м. На границах блок-участков устанавливаются светофоры. Блок-участки оборудуются рельсовыми цепями – электрическими цепями, проводником в которых служат рельсовые нити (рис. 1). Две смежные рельсовые цепи разделяются изолирующими стыками.

На одном конце рельсовой цепи подключается источник электрического тока, на другом — приемник тока (путевое реле). При свободном блок-участке ток от источника по одной рельсовой нити проходит к путевому реле и возвращается к источнику питания по другой рельсовой нити. Путевое реле под действием тока, проходящего по его обмотке, срабатывает, замыкая цепи питания проходного светофора, на котором включается разрешающее показание.

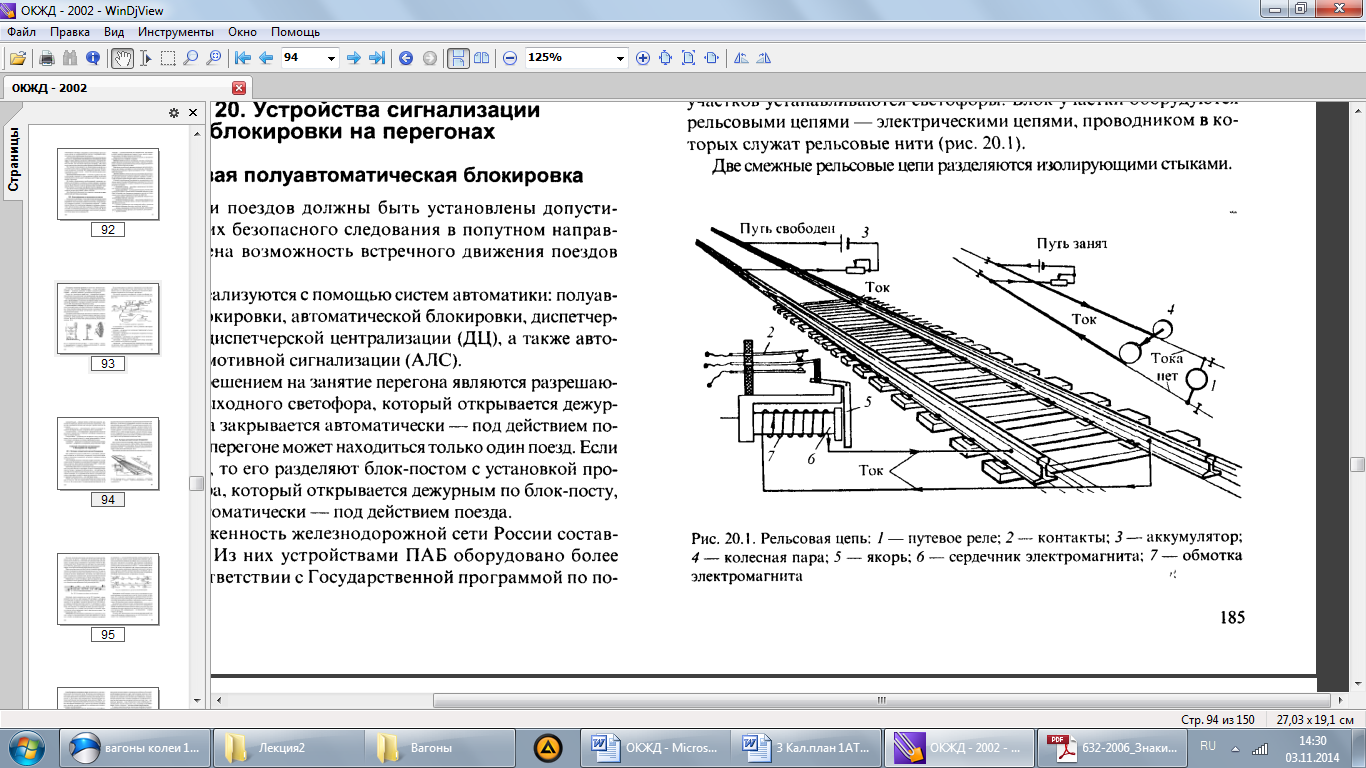

Рисунок 1 – Рельсовая цепь: 1 – путевое реле; 2 – контакты; 3 – аккумулятор; 4 – колесная пара; 5 – якорь; 6 – сердечник электромагнита; 7 – обмотка электромагнита

При вступлении поезда на блок-участок колесными парами электрически соединяются противоположные рельсы пути. Так как колесные пары имеют меньшее сопротивление, чем путевые реле, ток до реле не доходит, возвращаясь к источнику тока через колесные пары. Путевое реле отпускает якорь, размыкая своими контактами цепь питания огня и замыкая цепь питания лампы красного огня.
