Практическая работа №3 Сооружения и устройства путевого хозяйства
Все элементы железнодорожного пути (земляное полотно, верхнее строение и искусственные сооружения) по прочности, устойчивости и состоянию должны обеспечивать безопасное и плановое движение поездов со скоростями, установленными на данном участке.
Размещение и техническое оснащение дистанций пути, путевых машинных станций и других предприятий путевого хозяйства должны обеспечивать выполнение необходимых работ по содержанию и ремонту железнодорожного пути, сооружений и устройств, для выполнения заданных размеров движения поездов с установленными скоростями.
К нижнему строению пути кроме земляного полотна относятся искусственные сооружения — мосты, путепроводы, эстакады, виадуки, тоннели, трубы.
Наиболее распространенными на железнодорожном транспорте искусственными сооружениями являются мосты и трубы. Они устраиваются при пересечении железными дорогами рек, каналов, ручьев, оврагов.
Если дорога проходит через горные хребты, то вместо глубоких выемок экономичнее построить тоннели.
В местах пересечений железных и автомобильных дорог на разных уровнях устраивают путепроводы (рис. 1); эстакады (рис. 2), применяемые вместо насыпи на городской территории или на подходах к большим мостам; виадуки (рис. 3) — при пересечении глубоких оврагов, ущелий или суходолов; трубы, укладываемые под насыпями на небольших водотоках и суходолах для пропуска ливневых и снеговых вод (рис. 4).

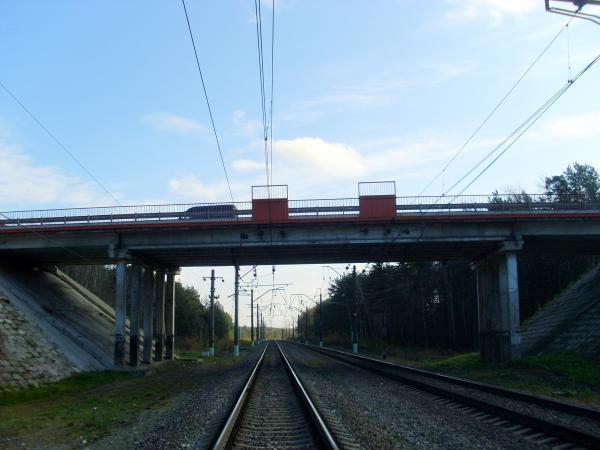

Рисунок 1 – Путепровод

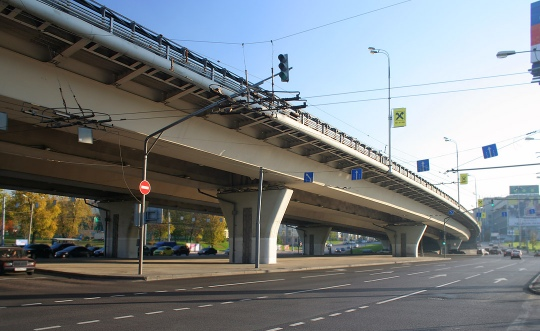

Рисунок 2 - Эстакада

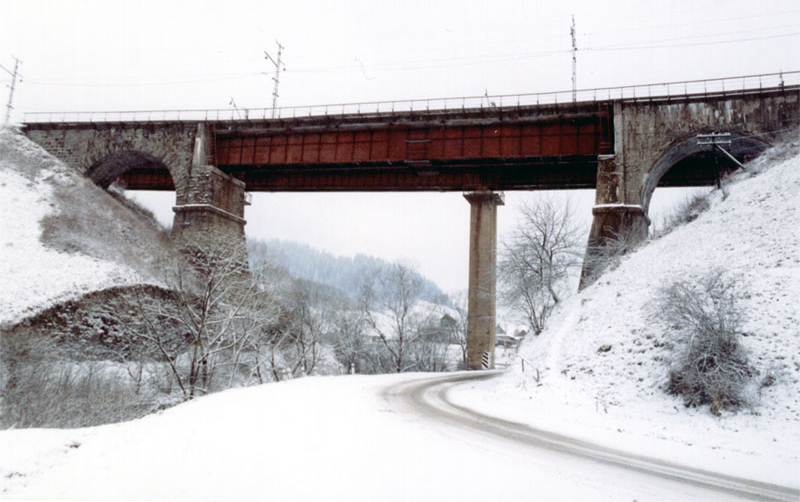

Рисунок 3 – Виадук

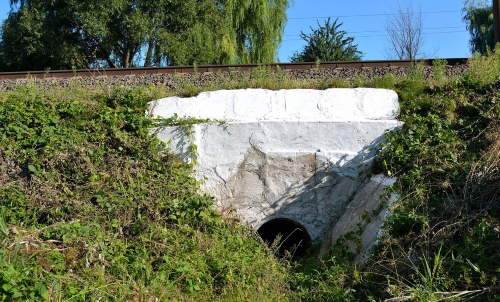

Рисунок 4 - Труба
План и профиль пути
Согласно СНиП 32-01-95 «Железные дороги колеи 1520 мм» новые железнодорожные линии и подъездные пути, дополнительные (вторые, третьи) главные пути и усиливаемые (реконструируемые) существующие линии в зависимости от их назначения в общей сети железных дорог, характера и размера перевозок подразделяются на категории, приведенные в таблице.

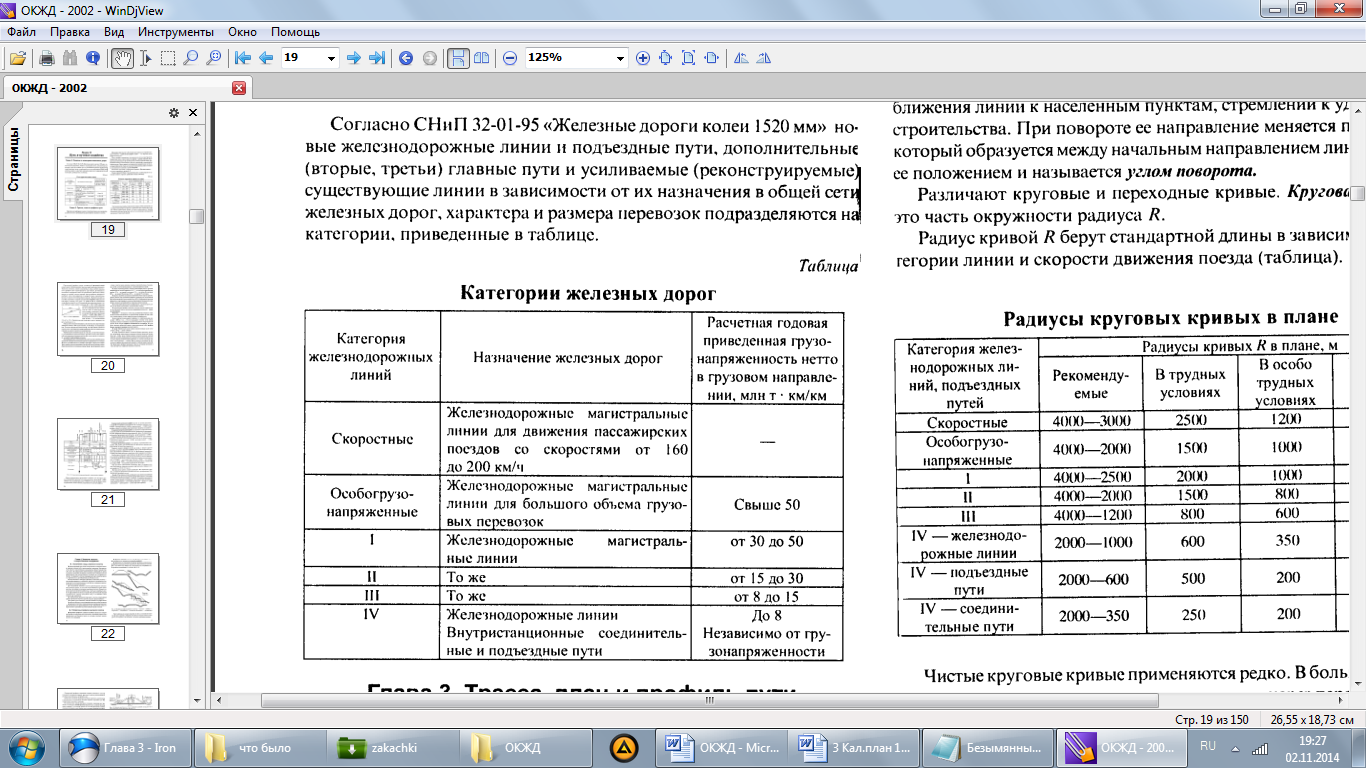

Таблица 1
Категории железнодорожных линий
План пути представляет собой проекцию трассы на горизонтальную плоскость, а продольный профиль пути — это вертикальный разрез по оси пути.
План и профиль определяют положение оси пути в пространстве. Элементами плана линии являются прямые и кривые участки. Кривые участки возникают при необходимости обхода препятствий, приближения линии к населенным пунктам, стремлении к удешевлению строительства. При повороте ее направление меняется под углом а, который образуется между начальным направлением линии и новым ее положением и называется углом поворота.
Станции, разъезды и обгонные пункты, как правило, должны располагаться на горизонтальной площадке; в отдельных случаях допускается расположение их на уклонах не круче 0,0015; а в трудных условиях — не круче 0,0025.
Для предотвращения самопроизвольного ухода вагонов или составов (без локомотива) за пределы полезной длины путей на станциях, разъездах и обгонных пунктах продольный профиль вновь построенных и реконструированных приемоотправочных путей, на которых предусматривается отцепка локомотивов от вагонов и производство маневровых операций, должен проектироваться вогнутого (ямообразного) очертания с одинаковыми отметками высот по концам полезной длины путей.
Во всех случаях расположения станций, разъездов и обгонных пунктов на уклонах должны быть обеспечены условия трогания с места поездов установленной весовой нормы и условия удержания поездов вспомогательными тормозами локомотивов.
Станции, разъезды и обгонные пункты, а также отдельные парки и вытяжные пути должны располагаться на прямых участках. В трудных условиях допускается размещение их на кривых радиусом не менее 1500 м. В особо трудных условиях допускается уменьшение радиуса кривой до 600 м, а в горных условиях — до 500 м.
План и профиль главных и станционных путей, а также железнодорожных подъездных путей, принадлежащих железной дороге, должны подвергаться периодической инструментальной проверке.
