Альбом типовых конструкторских решений по применению композитной арматуры
ГОСТ 31938-2012
Псков, 2014
Конструкция или элемент |
Использование АКП* |
Характеристики |
||||||||||||||||||||||||||||||||||||||||||||||||
|

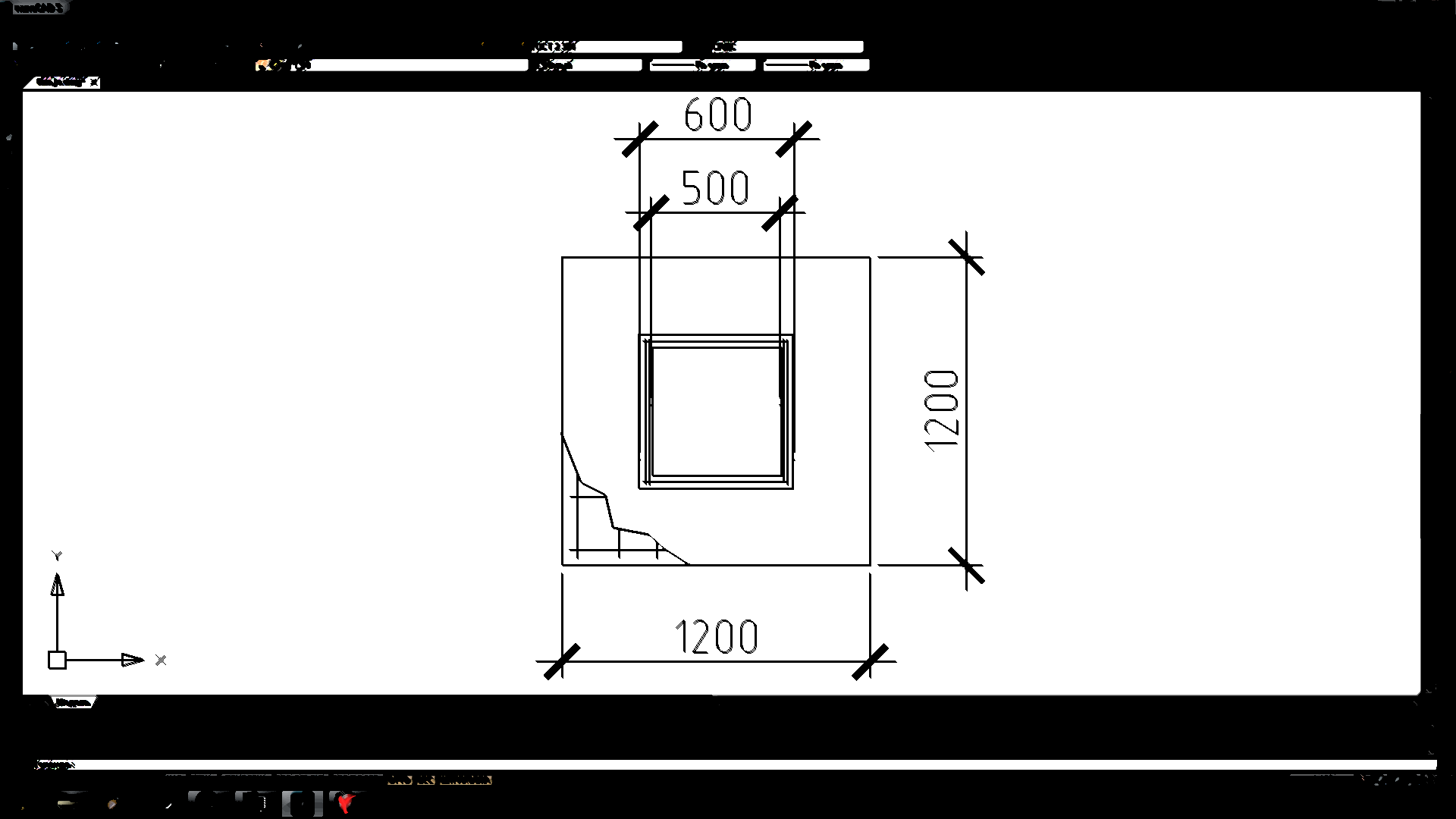

Фундамент стаканного типа – элемент, обеспечивающий распределение и передачу нагрузки на почву от колонн и всего сооружения в целом.
Армирование фундамента стаканного типа (подколенника и плиты) арматурой АКП по ГОСТ. Нижнее и верхнее армирование фундаментной плиты АКП Ø8. Cетка - шаг 150*150 мм. Армирование подколенника: сетка Ø4-6 АКП. При расчете учитываем рабочее давление на грунт, уровень грунтовых вод и другие геологические факторы.
Защитный слой бетона 30 мм. |
Расчет экономии производится для сооружения размерами 10*10(100 м2)
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
Ленточный фундамент – подошва фундамента, распределяющая и передающая нагрузку на почву.
Армирование ленточного фундамента АКП. 1.Армирование производится 2 сетками в плитной части, сеткой в блоке и поперечными стержнями. Для плитной части АКП Ø8, сетка С2. Поперечное армирование блока, стержни АКП Ø8, шаг 300 мм. Армирование блока АКП Ø8, сетка С1, шаг 150 *150 мм.
Защитный слой бетона 45 мм |
Расчет экономии производится для сооружения размерами 10*10(100 м2)
|
||||||||||||||||||||||||||||||||||||||||||||||||
|

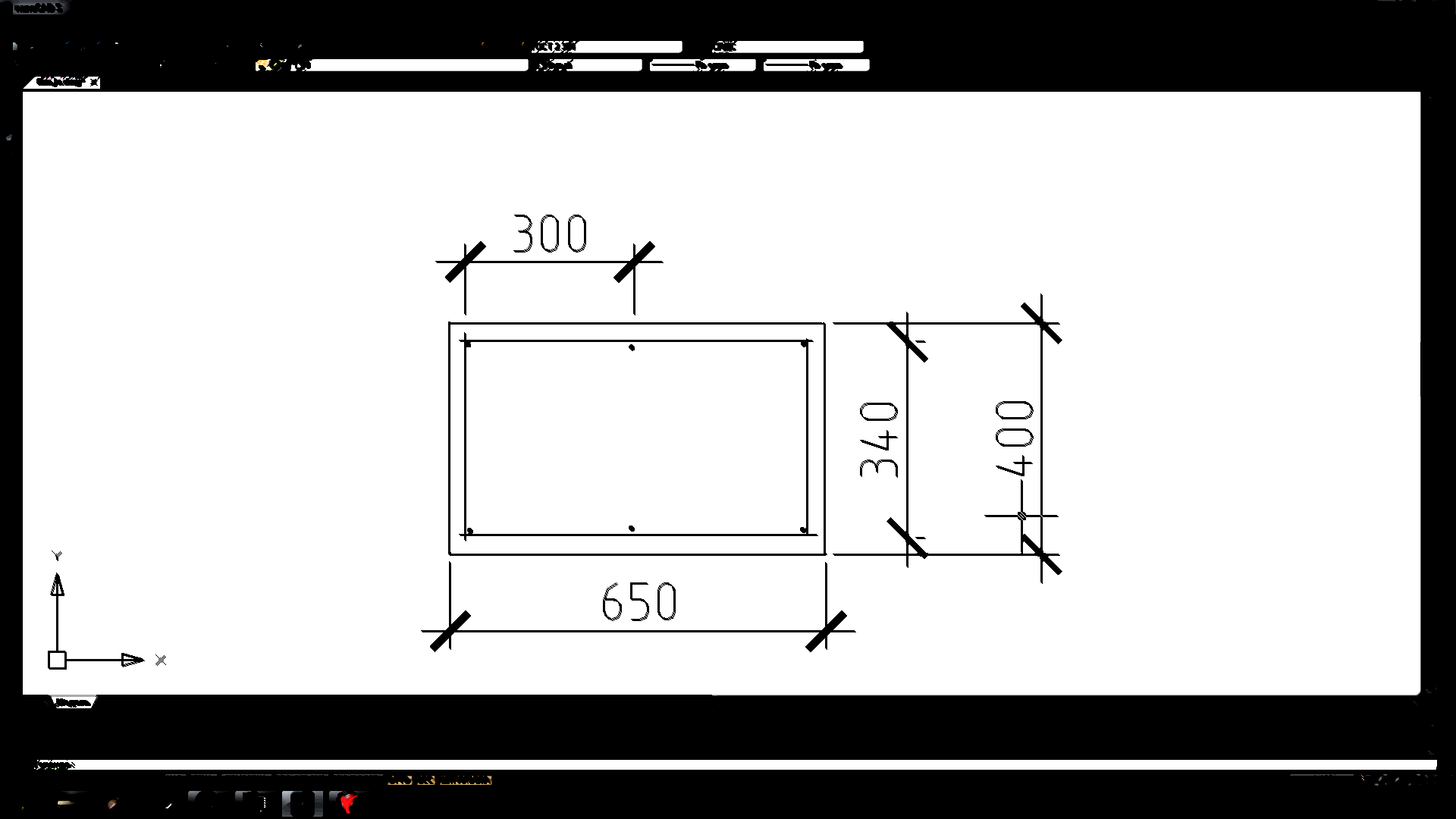

Фундаментный блок – несущий элемент, передающий и распределяющий нагрузку от сооружения на подошву фундамента, армирование проводится каркасом.
Фундаментный блок армируется продольными стержнями и сеткой. |
Расчет экономии производится для сооружения размерами 10*10(100 м2), глубина заложения фундаментной плиты 1,2 м.
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
Плитный фундамент или монолитный фундамент представляет собой железобетонную плиту, устанавливается по всему периметру здания.
Армирование плитного фундамента осуществляется с помощью сетки арматуры. Арматура вяжется проволокой или стяжками. |
Расчет экономии производится для сооружения размерами 10*10(100 м2)
|
||||||||||||||||||||||||||||||||||||||||||||||||
|

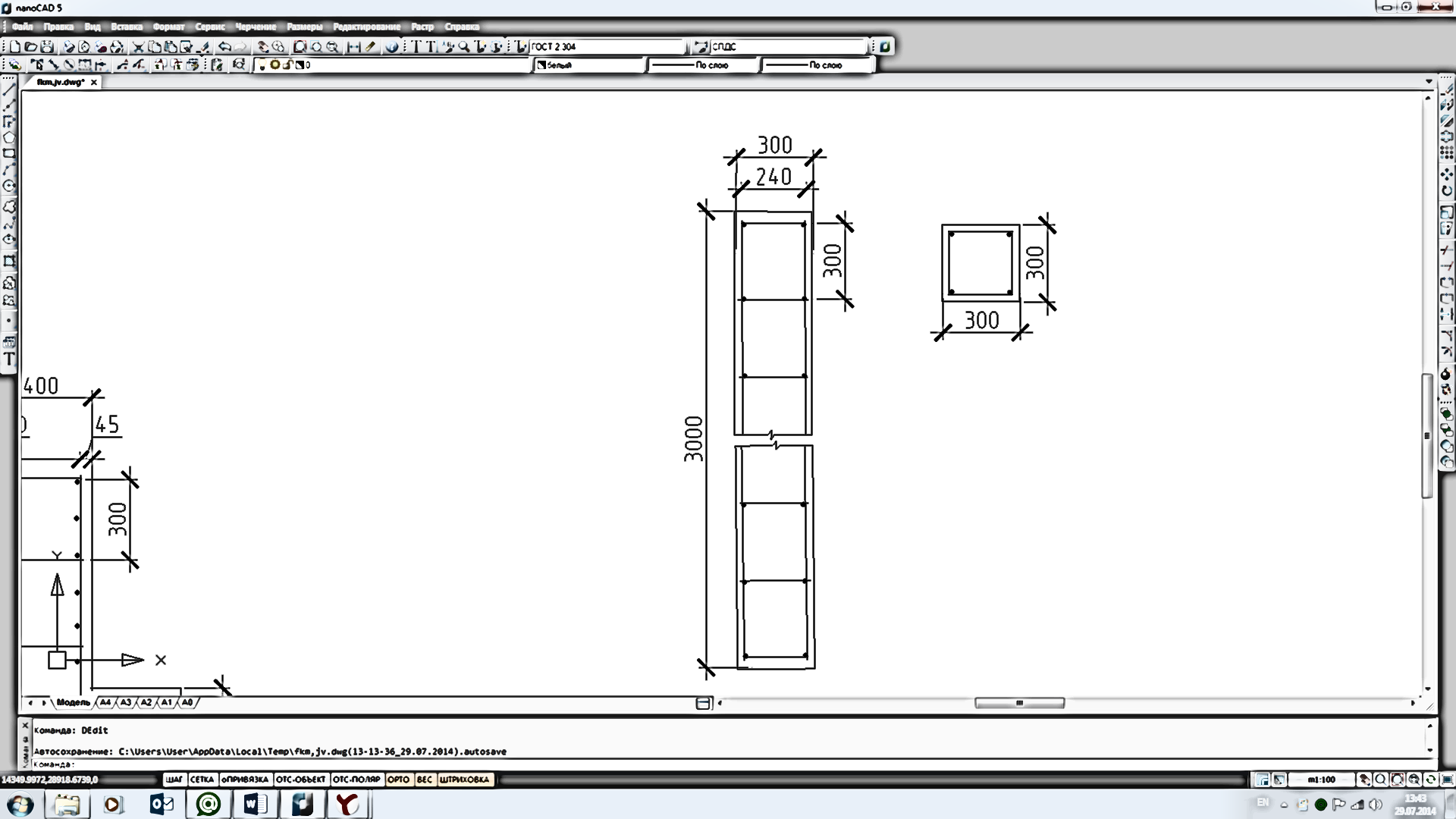

Колонна – несущий вертикальный элемент, создает каркас для дома.
Армирование колонны производится каркасом. После сбора нагрузок рассчитывается продольная арматура (необходимый процент армирования, диаметр арматуры). Далее подбираем поперечное армирование. Оставляем выпуск арматуры = 125 мм для монтажа колонны
Защитный слой бетона 50 мм от нижней границы до арматуры . Защитный слой от продольной арматуры 30 мм, от поперечной 15 мм. |
|
||||||||||||||||||||||||||||||||||||||||||||||||
|

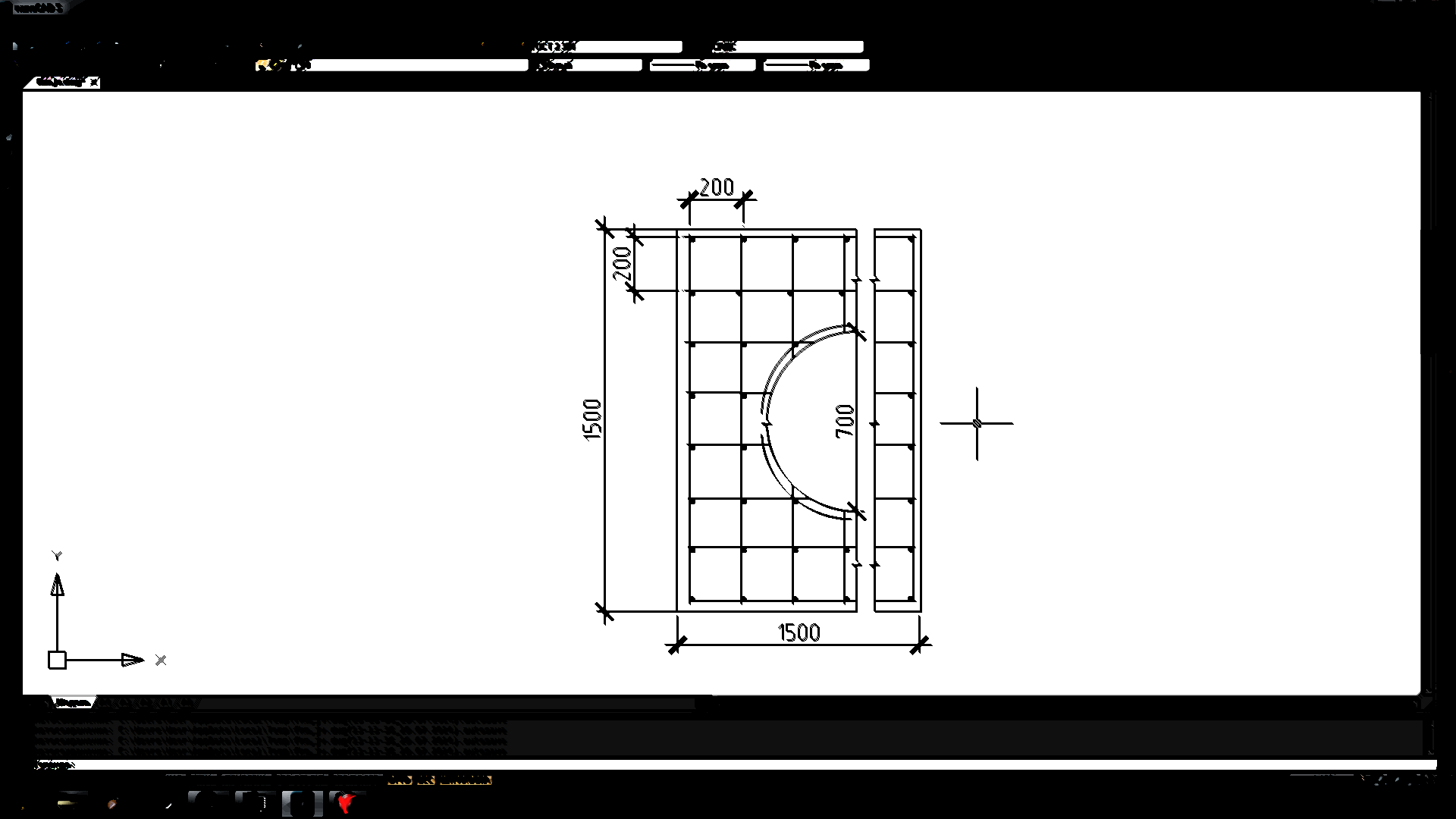

Плита коммуникации - элемент для защиты подземных коммуникаций, а также для устройства коммуникационных колодцев. Армирование плиты осуществляется сеткой, близ отверстия армирование производится по кругу (для металла гнутые кольцеобразные элемен-ты, для АКП прямые стержни по граням) |
|
||||||||||||||||||||||||||||||||||||||||||||||||
|

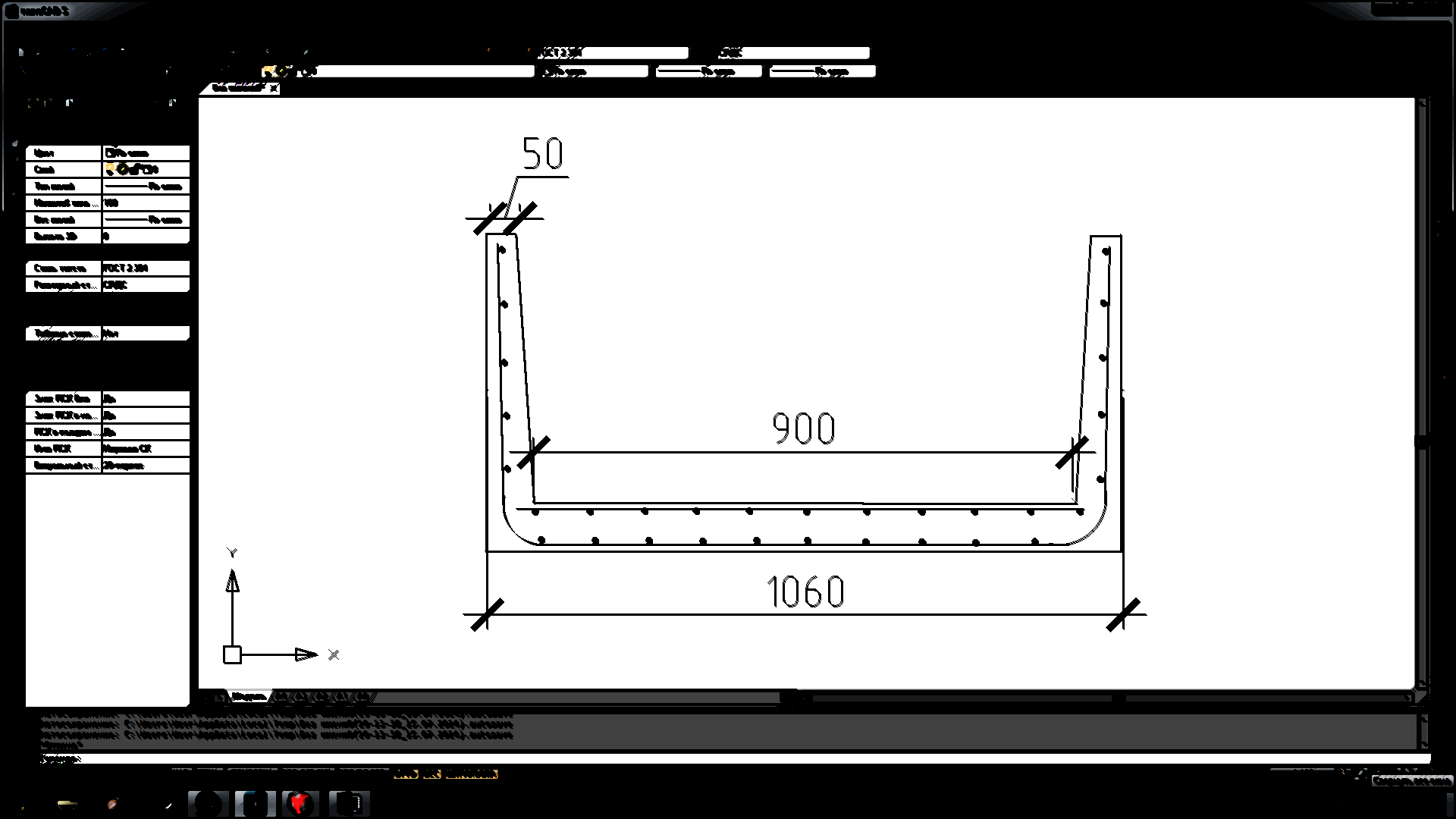

Лотки железобетонные применяются для устройства подземных коммуникаций: горячего и холодного водоснабжения, водоотведения и др. Бетонные лотки защищают проложенные коммуникации от давления грунта, а также активного воздействия воды. Комбинированное армирование.
|
Расчет экономии производится для участка длиной 100 м
|
||||||||||||||||||||||||||||||||||||||||||||||||
|

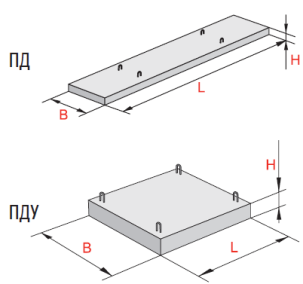

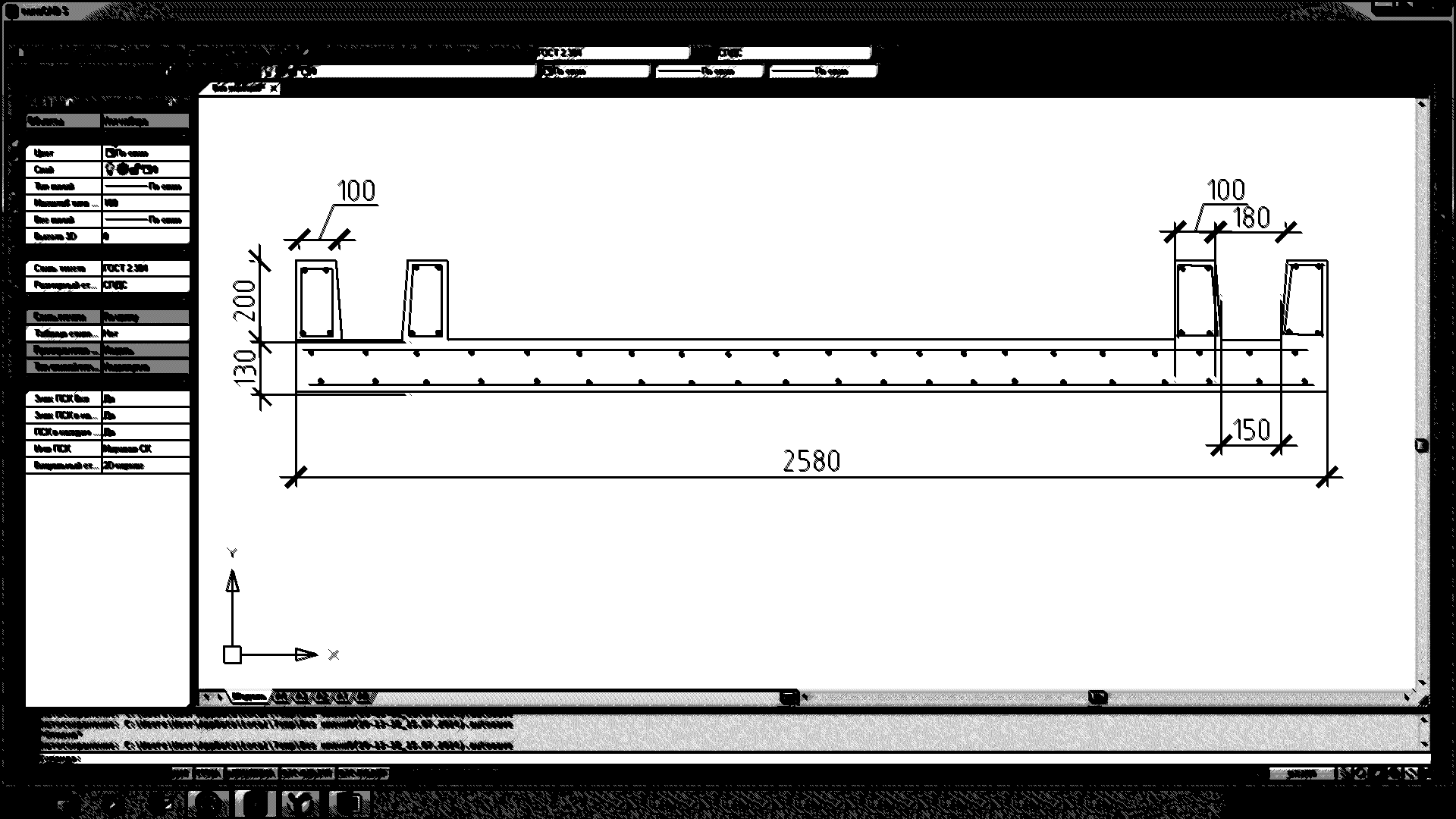

Каналы коммуникационных систем непременно предполагают специальные плиты, выполняющие роль днища, используемые для обустройства дна каналов, так называемые плиты днища. Это плоские ЖБИ прямоугольной формы (ПД) или с выемкой для обустройства угла (ПДУ). |
Расчет экономии производится для участка длиной 100 м
|
||||||||||||||||||||||||||||||||||||||||||||||||
|

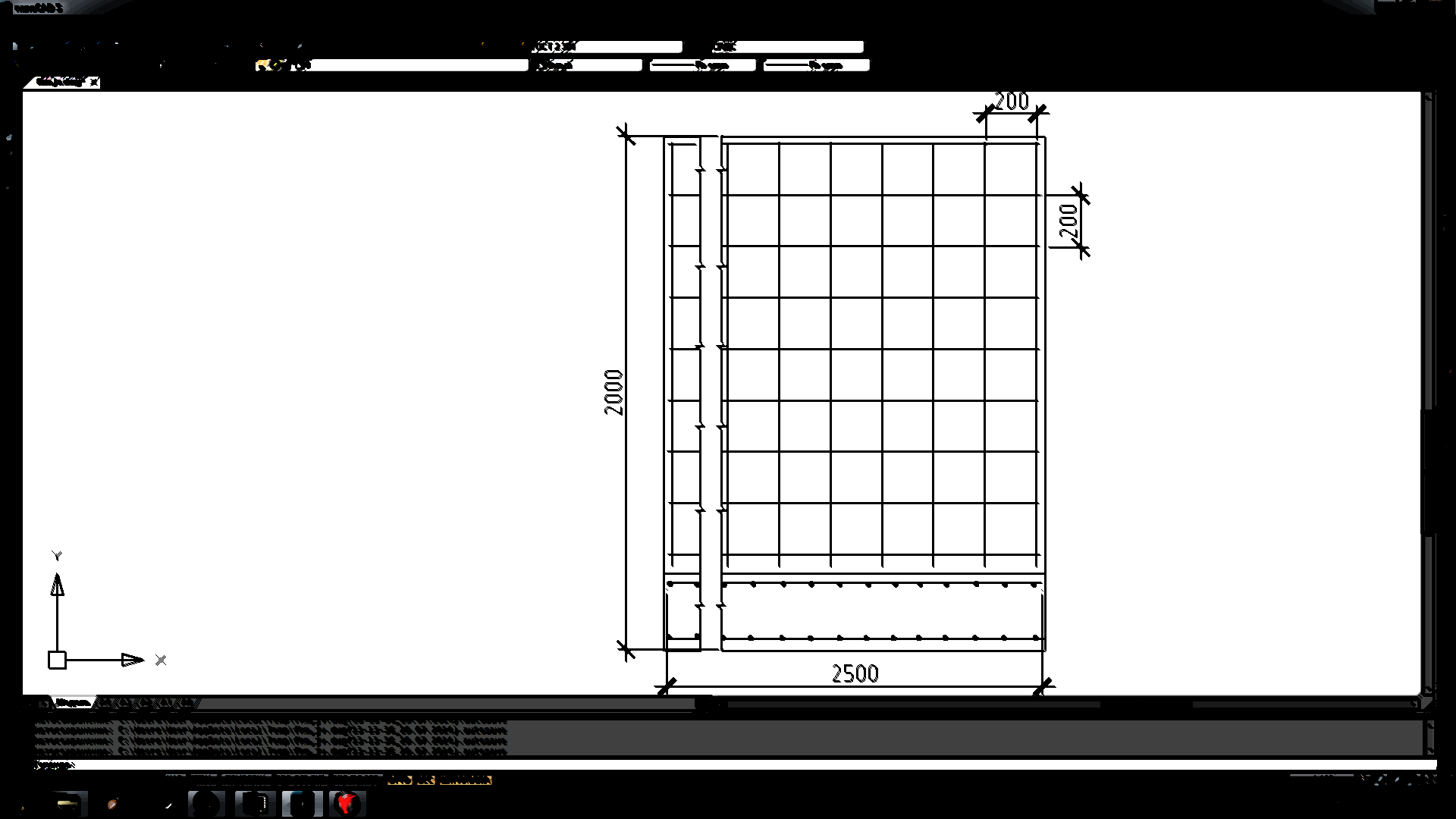

Тяжелый забор – оградительный элемент, чаще всего используется на промышленных предприятиях. Армирование осуществляется сеткой с ячейкой 200*200 мм. |
Расчет экономии производится для участка длиной 100 м
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

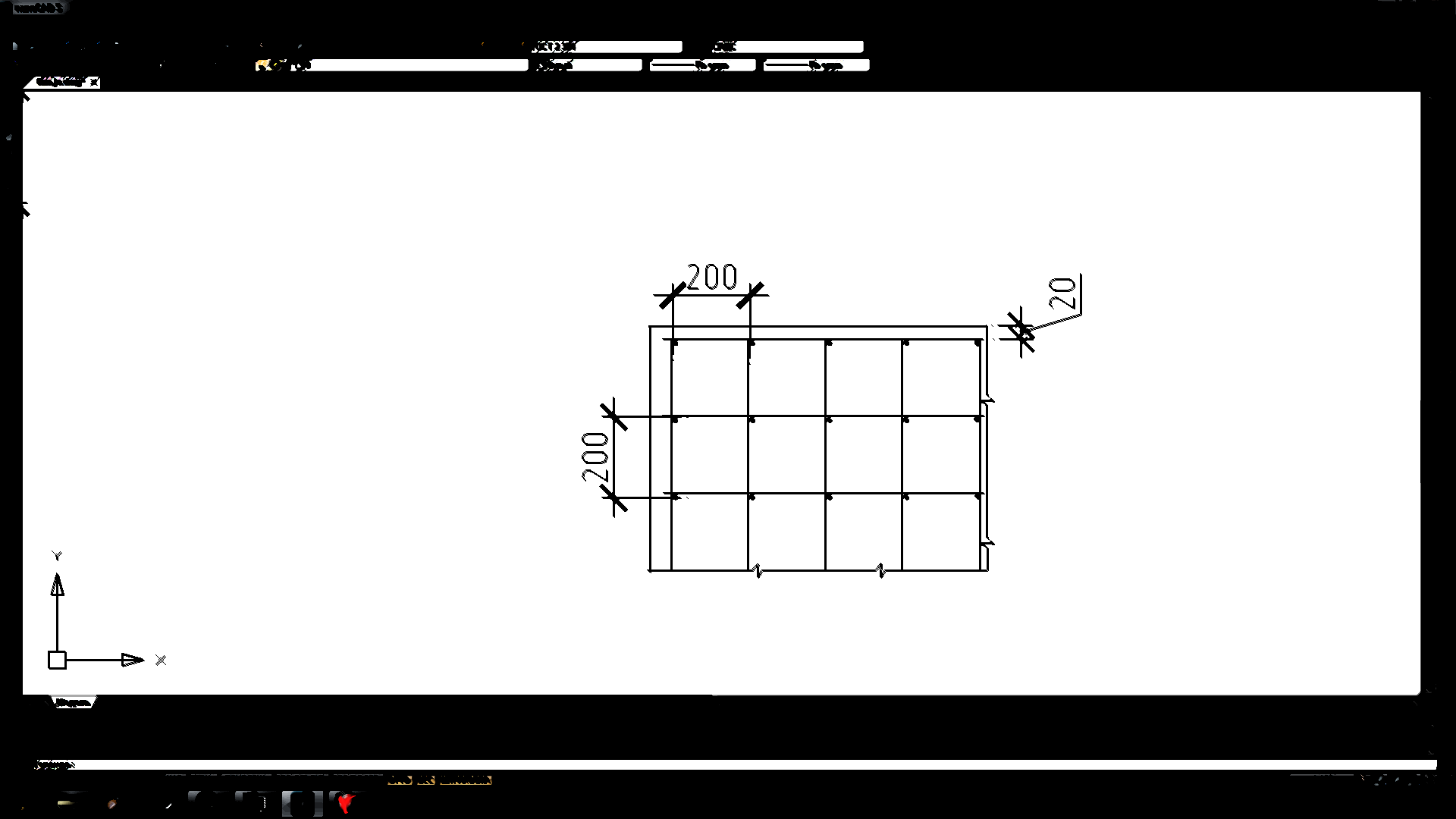

Внутренняя панель – оградительный элемент, обеспечивает шумоизоляцию. Армирование сеткой с ячейкой 200*200 мм, закладные детали, стержни для усиления, гнутые Г-образные и П-образные элементы (металл).
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Стеклокомпозитная арматура используется в качестве нагеля для обеспечения жесткости в конструкции. Ставят их строго перпендикулярно, в шахматном порядке через 150-200 см. |
Нагели изготавливаются из металла, дерева и стеклокомпозита, последние самые надежные. Они не коррозируют и имеют длительный срок службы, а также просты при устройстве их в сруб. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Армирование клееных деревянных двускатных балок с одиночным армированием; с двойным симметричным армированием, с двойным симметричным армированием на части пролета. Продольные стержни АСК вклеиваются в балку, к ним приклеиваются поперечные стержни АСК.
|
В данном случае экономия обусловлена тем, что при той же нагрузке армированные деревянные элементы могут выполняться в меньшем сечении, что уменьшает расход древесины и делает вес конструкции меньше. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Армирование клееной деревянной балки прямоугольного сечения АСК. Стержни перпендикулярно склеены с продольной арматурой. |
В данном случае экономия обусловлена тем, что при той же нагрузке армированные деревянные элементы могут выполняться в меньшем сечении, что уменьшает расход древесины и делает вес конструкции меньше. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Армирование клееных деревянных брусьев обычным способом, групповым, при вклеивании стержня по боковой поверхности. Пазы также могут быть прямоугольного сечения.
|
В данном случае экономия обусловлена тем, что при той же нагрузке армированные деревянные элементы могут выполняться в меньшем сечении, что уменьшает расход древесины и делает вес конструкции меньше. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
