Лабораторная работа №1 Работа с программным обеспечением рефлектометра Hewlett Packard

Краткая теория:

Рефлектометрические измерения

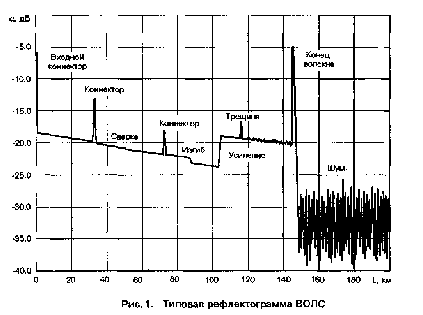

М етод OTDR основан на измерении обратного рэлеевского рассеяния во временной области. Для этого в оптическое волокно вводится периодическая последовательность оптических импульсов длительностью t и периодом следования Т_и. К входному торцу будут возвращаться импульсы энергии. Их амплитуда пропорциональна мощности оптических импульсов, отстоящих от входного импульса (опорного) на время, равное времени пробега импульса в прямом и обратном направлениях. Если эти сигналы смотреть на экране осциллографа, увидим некоторую кривую, заполненную шумом, среднее значение которого экспоненциально уменьшается по шкале времени. Такая кривая не дает возможности производить точный отсчет показаний и неудобна для пользования. Однако периодическое повторение кривой дает возможность многократного накопления результатов, благодаря чему удается получить чистую линию зависимости затухания от длины измеряемого волокна. Поскольку в технике связи все относительные параметры измеряются в дБ, эту кривую в каждой ее вертикальной координате логарифмируют, благодаря чему она приобретает вид наклонной прямой. Описанная зависимость величины затухания от длины волокна называется оптической рефлектограммой (рис 1.).

Очевидно, что по рефлектограмме можно определить не только затухание, но и длину оптического волокна, расстояние до локальных неоднородностей, в том числе и до места повреждения ОВ.

Метод рефлектометрии обладает целым рядом преимуществ по сравнению с другими способами измерения затухания: измерение производится на одном конце линии или с одного конца оптического кабеля или волокна, оперативность, возможность определения длины ОВ или ОК, места положения локальной неоднородности (например, трещины ОВ или изгиба малого радиуса), возможность постоянного контроля всей трассы и ее диагностирования.

Компьютерная обработка результатов рефлектометрических измерений

В последнее время возрос интерес к программным продуктам, позволяющим с помощью персональных компьютеров работать с файлами рефлектограмм, чтобы проводить обработку результатов измерений.

Обрабатывать результаты измерений волокон оптических кабелей с помощью персонального компьютера значительно удобнее, чем непосредственно на рефлектометре, из-за превосходящей вычислительной мощности, значительно большего размера экрана с лучшей разрешающей способностью и удобного интерфейса операционной среды Windows. Ещё большие преимущества можно получить при составлении отчетов по результатам измерений. Существующие программы позволяют автоматизировать задачу по созданию отчётов, сведя её к выбору стандартных форм и таблиц. Немаловажно также, что в этом случае дорогостоящие рефлектометры будут использоваться только для измерений на трассах, а обработка результатов проводиться в удобных домашних условиях.

Описание и основные характеристики эмуляционного математического обеспечения Hewlett Packard

Программный продукт - эмуляционное математическое обеспечение HP для персонального компьютера - предназначено для отображения, анализа и составления отчетов по результатам рефлектометрических измерений трасс при работе в операционной среде Windows. Программа работает с файлами рефлектограмм, полученными в процессе работы на рефлектометрах всех моделей фирмы Hewlett Packard.
