Построение чертежа основы конструкций плечевых изделий для женщин
Построение базисной сетки чертежа
Строят прямой угол с вершиной в т. А0. Вправо от т. А0 по горизонтали откладывают:
А0а1 = Сг III + Пг +Гг + р-ры вытачек по линии груди (если есть)*→
Гг = 0,3 * ТТ1 в изделиях прямого силуэта Гг = 0,5 * ТТ1 (с отводом от т. Ао) в изделиях полуприлегающего силуэта Гг = 0,6 * ТТ1 (с отводом от т. У) в изделиях полуприлегающего или приталенного силуэтов Отрезок ТТ1 определяет величину отвода средней линии спинки на уровне талии (таблица 1) .
|
Рисунок

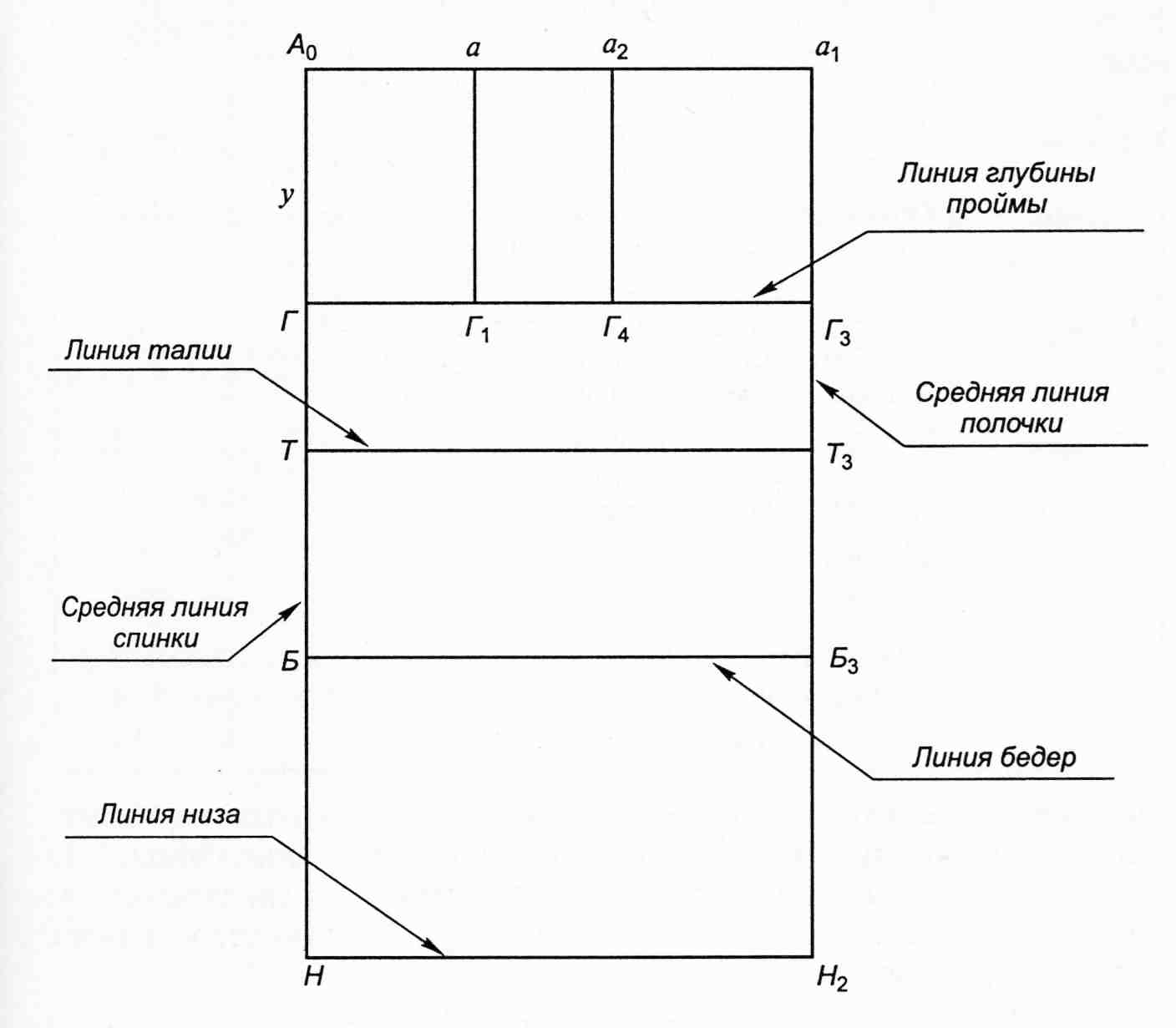

1. Базисная сетка |
Отвод средней линии спинки ТТ1 ** Таблица № 1
Силуэт изделия |
Величина отвода средней линии спинки от вертикали на уровне талии, см |
|||
Спинка разрезная |
Спинка цельная (без шва) |
|||
Изделия, цельно-выкроенные по линии талии |
Изделия, отрезанные по линии талии |
Изделия, цельно-выкроенные по линии талии |
Изделия, отрезанные по линии талии |
|
Прямой, трапециевидный |
1,0 |
– |
1,5 |
– |
Полуприлегающий |
1,0 – 1,5 |
1,5 – 2,0 |
1,5 – 2,0 |
2,0 – 2,5 |
Приталенный |
1,0 – 1,5 |
2,0 – 2,5 |
1,5 – 2,0 |
2,5 – 3,0 |
2. Вправо от т. А0 откладывают ширину спинки: А0а = Шс + Пшс→
3. От т. а1 влево откладывают ширину полочки (переда): а1 а2 = Шг + (Сг II - Сг1) + Пшп ←
4. Отрезок аа2 определяет ширину проймы: Шпр = а а2 = А0 а1 - (А0 а + а1 а2)
Ширина проймы, полученная в результате построения или рассчитанная ширина проймы не должны быть меньше ширины проймы минимальной (см. таблица 2). Если ширина проймы, полученная в результате расчета, оказалась недостаточной, то расширение участка проймы должно осуществляться путем или уменьшением прибавок к ширине спинки Пшс и ширине полочки Пшп до минимальной величины или увеличения прибавки по линии груди Пг.
Минимальная ширина проймы для изделий с втачными рукавами на типовые женские фигуры
2-й полнотной группы
Таблица 2
Вид изделия |
Минимальная ширина проймы, см, для изделий на фигуры с обхватами груди, см |
|||||||||||||
84 |
88 |
92 |
96 |
100 |
104 |
108 |
112 |
116 |
120 |
124 |
128 |
132 |
136 |
|
Платье |
10,9 |
11,5 |
12,1 |
12,7 |
13,3 |
13,9 |
14,2 |
14,7 |
15,2 |
15,7 |
15,9 |
16,4 |
16,9 |
17,4 |
Жакет |
11,6 |
12,2 |
12,8 |
13,4 |
14,0 |
14,6 |
14,9 |
15,4 |
15,9 |
16,4 |
16,6 |
17,1 |
17,6 |
18,1 |
Пальто демисезонное, летнее |
12,3 |
12,9 |
13,5 |
14,1 |
14,7 |
15,3 |
15,6 |
16,1 |
16,6 |
17,1 |
17,3 |
17,8 |
18,3 |
18,8 |
Вниз от т. А0 по вертикали откладывают отрезки, определяющие: уровень лопаток: А0 У = 0,4*Дтс II ↓
Уровень линии глубины пройми: А0 Г = Впрз II + Пспр + 0,5*Пдтс ↓
Уровень линии талии: А0 Т = Дтс II + Пдтс ↓
От т. Т вниз по вертикали откладывают отрезок ТБ, определяющий уровень линии бедер: ТБ = 0,5 * Дтс II - 2,0 см ↓
Из полученных т. Г, Т, Б вправо проводят горизонтали. Из т. а, а2 и а1 опускают вертикали. Пересечение вертикалей из т. а и а2 с линией груди обозначают соответственно Г1 и Г4, а пересечение вертикали, проведенной из точки а, с линиями груди, талии и бедер обозначают соответственно Г3, Т3 и Б3.
Построение чертежа спинки
1. Построение средней линии спинки Вправо от т. А0 по горизонтали откладывают отвод средней линии в верхней части: А0 А0' = 0 ÷ 1 см →. А0 А0' = 0 см в изделиях без среднего шва или фигуру с перегибистой осанкой. А0 А0' = 0 ,5 см в изделиях со средним швоам и фигуру с нормальной осанкой. А0 А0' = 1 см в изделиях со средним швом и фигуру с сутулой осанкой. Вправо от т. Т откладывают отвод средней линии по линии талии ТТ1. Величина отвода зависит от силуэта изделия, она указана в таблице 1.
В изделиях с неразрезной спинкой (рис. 2 а, спинка без шва, силуэт прямой или полуприлегающий) т. А0 соединяют с точкой Т1 и продолжают ее до уровня низа. Точку пересечения с линией груди, бедер и низа обозначают г, Б1 и Н1.
В изделиях с разрезной спинкой (рис. 2 б, спинка со швом посередине, силуэт прямой или полуприлегающий) т. А0 (А0') соединяют с т. У. Точку У соединяют с т. Т1 и линию соединения продолжают до уровня низа. Среднюю линию спинки в верхней части оформляют плавной кривой. Точку пересечения с линией груди, бедер обозначают г, Б1. В изделиях приталенного силуэта для увеличения степени прилегания в изделиях с разрезной спинкой делают дополнительную вытачку на линии талии (рис. 2 в силуэт приталенный или полуприлегающий, спинка со швом) в среднем шве спинки: Т1Т11 = 1,0…1,5см. |

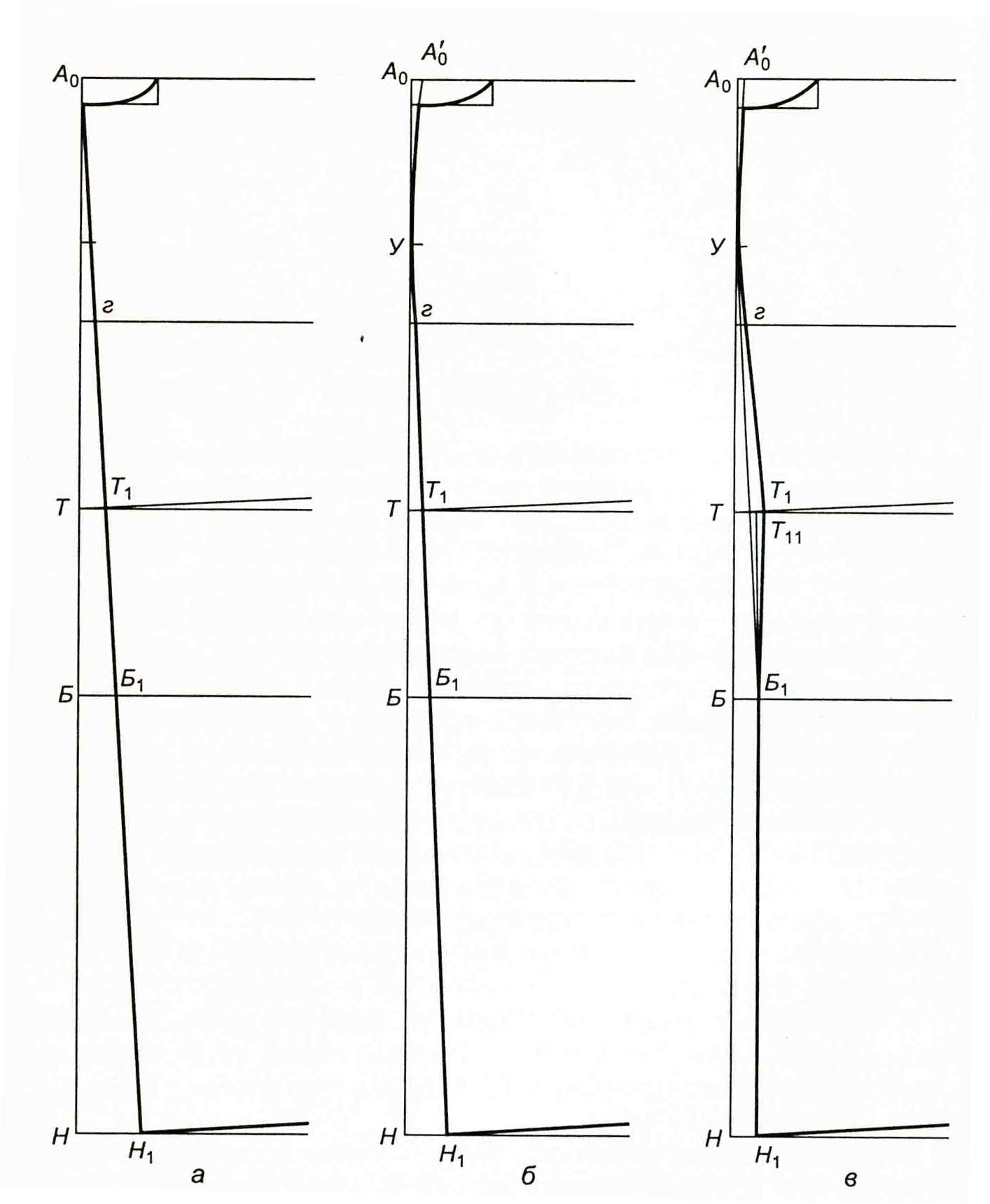

Рисунок 2. Средняя линия спинки |
Расстояние Т1Т11 делят пополам, полученную точку соединяют с точкой Б1 и линию соединения продолжают до уровня низа. Точки А0', У, Т11, Б1 соединяют плавной линией и получают среднюю линию спинки. Линию талии и низа проводят перпендикулярно средней линии спинки. |
|
