Федеральное агенство по образованию Российской Федерации

Вологодский Государственный Технический Университет

Кафедра: электрооборудования

Дисциплина: Электрические станции и сети

систем электроснабжения

Курсовой проект

Проектирование сети вновь электрифици­руемого района.

Выполнил: студент гр. ЭО-42

Соловьёв Н.Л.

Принял: Сергиевская И.Ю.

Вологда 2005

Содержание

Введение

Задание на курсовой проект

1. Выбор варианта схемы электроснабжения района:

1. Выбор схемы сети для каждого варианта (3 варианта);

2. Выбор и проверка сечения проводов по экономической плотности тока, допустимой нагрузке и короне;

3. Определение параметров схемы замещения ЛЭП;

4. Технико-экономическое сопоставление вариантов.

2. Выбор силовых трансформаторов:

2.1 Выбор типа, числа и мощности силовых трансформаторов;

2. Технико-экономическое сопоставление вариантов.

3. Определение параметров схемы замещения трансформаторов;

3. Выбор силового электрооборудования трансформаторной подстанции:

3.1. Выбор высоковольтных выключателей;

3.2. Выбор разъединителей и короткозамыкателей;

3.3. Выбор трансформаторов тока и напряжения.

4.Расчет рабочих режимов электрических сетей

1. Расчет рабочих режимов;

2. Расчет потокораспределения мощностей:

4.2.1. Расчет потокораспределения мощностей в разомкнутых сетях;

4.2.2. Расчет потокораспределения мощностей в замкнутых сетях;

4.3. Построение графиков в функции различных значений.

5.Компенсация реактивной мощности.

Заключение

Приложение

Введение

В отношении обеспечения надежности электроснабжения потребители элек­трической энергии разделяются на три категории.

Потребители I категории должны обеспечиваться электроэнергией от двух независимых взаимно резервируемых источников питания, а перерыв их электро­снабжения допускается лишь на время автоматического восстановления питания. Для электроснабжения особой группы электроприемников I категории должно предусматриваться дополнительное питание от третьего независимого, взаимно резервируемого источника питания. В качестве второго и третьего источников питания могут использоваться местные электростанции, специальные агрегаты бесперебойного питания, аккумуляторные батареи и т. п.

Потребители II категории могут иметь один - два независимых источника питания (решается при конкретном проектировании в зависимости от значения, которое имеет данный потребитель или группа электроприемников на промыш­ленном предприятии).

Потребители III категории могут осуществлять питание от одного источни­ка питания при условии, что перерывы электроснабжения, вызванные ремонтом или заменой поврежденного элемента системы электроснабжения, не превышают 1 суток.

Задание на курсовой проект

Мощность нагрузки: S₁ = 11 МВ·А; cos  (1,2) = 0,85

S₂ = 34 МВ·А; cos  (3) = 0,8

S₃ = 30 МВ·А; cos  (4,5) = 0,8

S₄ = 85 МВ·А;

S₅ = 90 МВ·А;

Потребители: 1 – II категории – 20%; III категории – 80%

2 и 5 – I,II категории – 80%

3 и 4 – I,II категории – 75%

Число часов использования максимума нагрузки:

Т_{maх 1} = Т_{mах 2} = 6200 ч.; Т_{maх 3} = 4355 ч; Т_{mах 4} = Т_{mах 5} = 4345 ч.

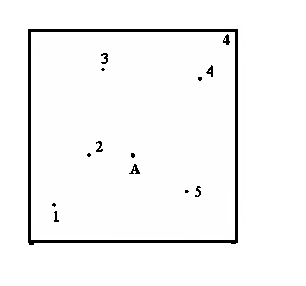

План расположения нагрузок

Район по ветру – 3

Район по гололёду – 2
