Зміст

1. Вихідні дані

2. Розрахунок ригеля перекриття

3. Розрахунок фундаменту

4. Література

Графічна частина

Листі. Схема розміщення елементів перекриття.

Листі. Ригель ІРДП В. 56-90.

ЛистЗ. Арматурні вироби ригеля.

ЛистА. Фундамент 2 ФМ 25.9-1. і.

1. Вихідні дані.

Відповідно до завдання на курсовий проект проектуються конструктивні елементи каркасного чорьохповерхового будинку з повним залізобетонним каркасом. Каркас складається з колон шарнірно зв'язаних з ригелем. Перекриття і покриття виконують з збірних залізобетонних плит розміром 1,5×6; 1,2×6.

1. Відомості про проектування конструкцій

Розраховують такі елементи:

- збірний залізобетонний ригель

-фундамент під колону середнього ряду

1.2. Відомості про навантаження.

1.2.1. Для визначення навантаження на конструктивні елементи приймаємо:

Конструкиія покрівлі:

- броньований руберойд t=5мм, р=1700 кн/м³

-3 шари пергаміну на бітумній мастиці t =3мм, р-800 кн/м³

-тепло звукоізоляція - шлаки гранульовані t =40мм, р=150 кн/м³

-пароізоляція — шар толі на бітумній мастиці і 3мм. р=800 кн/м³

Конструкція підлоги П-1:

• Штучний паркет t=15мм, р=700кн/м³

• Цементно-піщана стяжка t=30мм, р=1800кн/м³

• 1 шар руберойду t=3мм, р=600 кн/м'

• Цементно-піщана стяжка t=30мм, р=1800 кн/м³

• Несуча конструкція покриття t=220мм, р=2500 кн/м³

-м.Вінниця =1360Па=1,36 кн/м^{3 =1,14}

1.2.2. Коефіцієнт надійності щодо навантаженн приймаємо відповідно до таблиці. 1 СНиП 2.01.07-85

"Нагрузки и воздействия "

2.Розрахунок ригеля перекриття

Потрібно розрахувати ригель збірного залізобетону перекриття і ба гатоповерхового будинку з повним залізобетонним каркасом.

2.1. Дані про навантаження:

- довготривале – 4,2 кН/м³

-короткотривале – 2,4 кН/м³

2.2 План перекриття

2.3 Характеристика матеріалів

Ригель проектується з важкого бетону кл. В-35. Для армування приймаємо поздовжню робочу арматуру кл. А-Ш, поперечну робочу арматуру кл. А-І, і монтажну арматуру кл. А-І. Розрахунковий опір бетону з врахуванням коефіцієнта = 0,9

R_в=19,5×0,9=17,55 МПа=1,75 кн/см²=1755 н/см²

Rв= × =1,3×0,9=1,17 МІІа=0,117 кн/см²=1,17 н/см¹

Модуль пружності бетону .

Е_в= 31000 МПа=3100кн/см².

Арматура згідно завдання класу А-Ш, при Ø 10÷40мм. Розрахунковий опір арматури:

=365МПа=36,5 кн/см² =200000 МПа

Для поперечної арматури Ø3,4,5мм класу А-1:

⁼170000МПа=17000 кн/см²

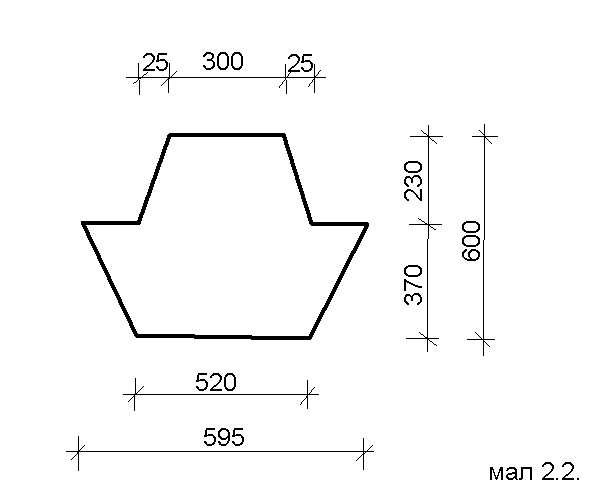

2.4. Попередньо приймаємо такий поперечний переріз ригеля

Площа поперечного перерізу ригеля

= ×0,23 ×0,37=0,28

2.5. Конструкція підлоги П-1

-м.Вінниця =1360Па=1,36 кн/м^{3 =1,14}

2.6 Визначаємо навантаження на 1 перекриття в

Найменування та визначення навантаження	Нормативне навантаження	Коефіцієнт надійності	Розрахункове навантаження
1	2	3	4
Постійне
1. Штучний паркет t=15мм ρ=700 кг/м3 t× ρ=0.015×700×0.01=0.105	0.105	1.1	0.115
2.Цементно-піщана стяжка t=30мм Ρ=1800 кг/м3 t× ρ=0,03×1800×0,01=0,54	0.54	1.3	0.702
3.1шар руберойду t=3мм ρ=600 кг/м3 t× ρ=0,003×600×0,01=0,018	0.018	1.3	0.02
4.Цеьентно-піщана стяжка t=30мм Ρ=1800 кг/м3 t× ρ=0,03×1800×0,01=0,54	0.54	1.3	0.7025
5.Несуча конструкція покриття В=1200м, t=220мм ,ρ=2500 кг/м3 (t×в-п )× =(0,22×1,2-6 × ×	3.01	1.1	3.32
Разом постійне =	4.213		4.859
Тимчасове 6.Короткотривале кор=2,4 кг/м2 7.Довтривале дов=4,2 кг/м2	2.4 4.2	1.2 1.2	2.88 5.04

Разом тимчасове =6.66 V=7.92

Повне = 10.81 g=12.78
