3.7 Водомерные узлы.

Для обеспечения учета воды в системе предусматривается установка водомерного узла на вводе в систему (для коммерческих расчетов водоснабжений организаций) в каждом здании и квартире для распределения платежей между отдельными потребителями.

Водомерный узел на вводе предусматривается с обводной линией для бесперебойного обеспечения подачи воды, особенно во время пожара.

На водомерном узле предусматриваются счетчики воды. Для его отключения во время проверки и ремонта предусматривается запорная арматура до и после. Для проверки показаний счетчика после него устанавливается контрольно спускной кран с манометром, который контролирует давление на вводе. На обводной линии устанавливается задвижка. Если при расчете счетчик воды не пропускает хозяйственный и противопожарный расход, то задвижку оборудуют электроприводом, который приводится в действие одновременно с пожарными насосами. Для предотвращения хищения воды водомерный узел опломбируется, задвижка без электропривода на обводной линии пломбируется в закрытом состоянии.

Простой водомерный узел и водомерный узел с обводной линией пердставлены на рис. 7 и 8 соответственно.

Счетчики воды в квартирах устанавливаются после запорной арматуры.

3.8 Ввод.

Ввод прокладывается от колодца городской водопроводной сети, относительная отметка которого 103,3. Водопроводные трубы параллельны поверхности земли. Отметка оси трубы равна глубине заложения (глубина промерзания + 0,5) плюс ½ диаметра и она равна 1,675м. Трубопроводы прокладываются из стальных труб диаметром 150мм.

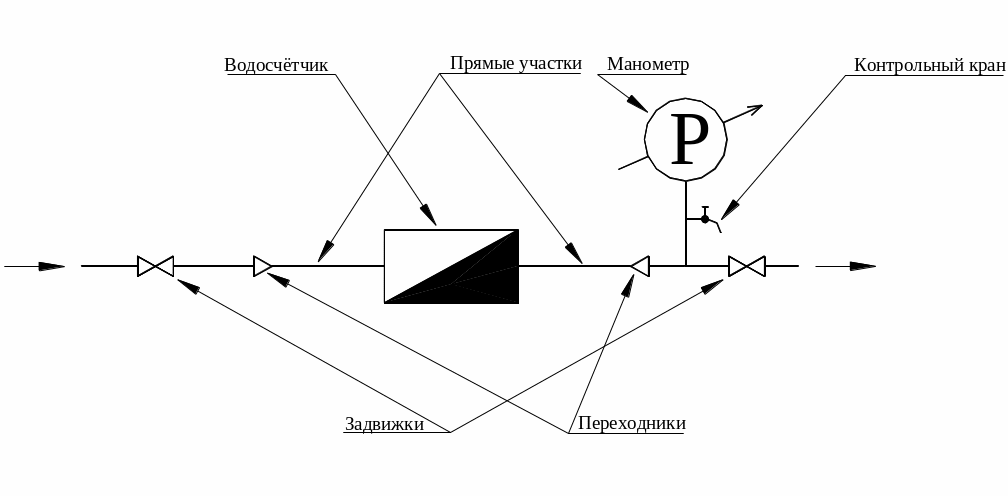

Рис. 7. Схема простого водомерного узла.

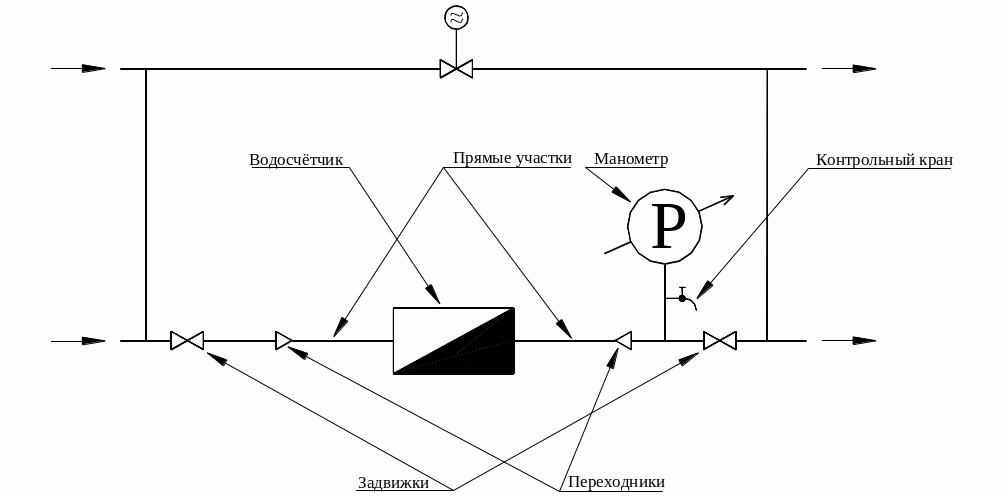

Рис. 8. Схема водомерного узла с обводной линией.

3.9 Высотная привязка элементов системы водоснабжения.

Р ис. 9. Высотная схема системы В1,В2,В11

3.10 Расчет системы в1, в2, в11.

Расчет водопровода холодной воды производится на случай наихудшего сочетания нагрузок, то есть пропуска секундного расхода в час максимального водопотребления суток максимального водопотребления. Затем систему проверяют на пропуск аварийного пожарного расхода.

Суточный расход в сутки максимального водопотребления:

qсут=q0сут·U

qсутВ0=400·2268=907,2 м3/сут

qсутВ1=270·2268=612,4 м3/сут

qсутТ3=130·2268=294,8 м3/сут

Среднечасовой расход суток максимального водопотребления:

qср.час=qсут/T

T=24 часа – период работы системы

qср.часВ0=907,2/24=37,8 м3

qср.часВ1=612,4/24=25,5 м3

qср.часТ3=294,8/24=12,3 м3

Максимальный часовой расход в сутки максимального водопотребления:

qmax.час =0,005··q0.пр.ч.

=(Pч·N)

Pч =

Pс =

Nпр. В1,В0 = 3·18·12·4 = 2592 шт.

PсВ0=20·2268/(3600·2592·0,3) = 0,016

PчВ0=3600·0,3·0,016/300=0,06

N·PчВ0=2592·0,06=155,5 В0=38,3

qmax.часВ0=0,005·38,3·300=57,4 м3

PсВ1=9,1·2268/(3600·2592·0,2)=0,011

PчВ1=3600·0,2·0,011/200=0,04

N·PчВ1=2592·0,04=102,6 В1=26,4

qmax.часВ1=0,005·26,4·200=26,4 м3

Nпр.Т3=3·18·12·3=1944шт

PсТ3=10,9·2268/(3600·1944·0,2)=0,018

PчТ3=3600·0,2·0,018/200=0,06

N·PчТ3=1944·0,06=116,6 Т3=29,6

qmax.часТ3=0,005·29,6·200=29,6 м3

Максимальный секундный расход:

q=5··qо.с.пр

= (P·N), P из определения qmax.час

PсВ0=0,016

PсВ1=0,011

PсТ3=0,018

N· PсВ0=2592·0.016=41,5  В0=12,3

N· PсВ1=2592·0.011=28,5  В1=9,1

N· PсТ3=1944·0.018=34,9  Т3=10,7

qВ0=5·12,3·0,3=18,45 л/с

qВ1=5·9,1·0,2=9,1 л/с

qТ3=5·10,7·0,2=10,7 л/с
