Графические обозначения материалов и правила их нанесения на чертежах

(По госТу 2.306—68)

Стандарт устанавливает графические обозначения материала в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

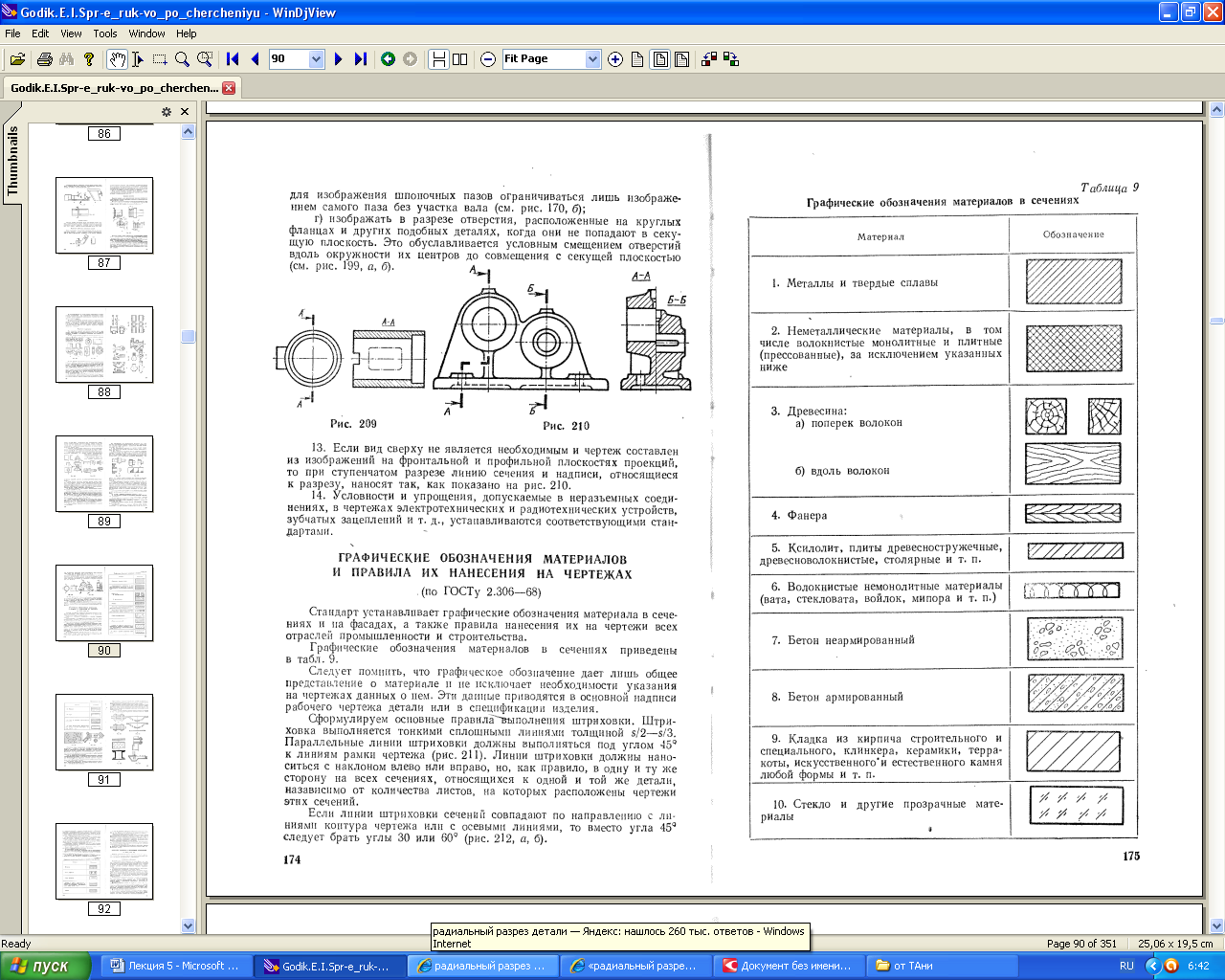

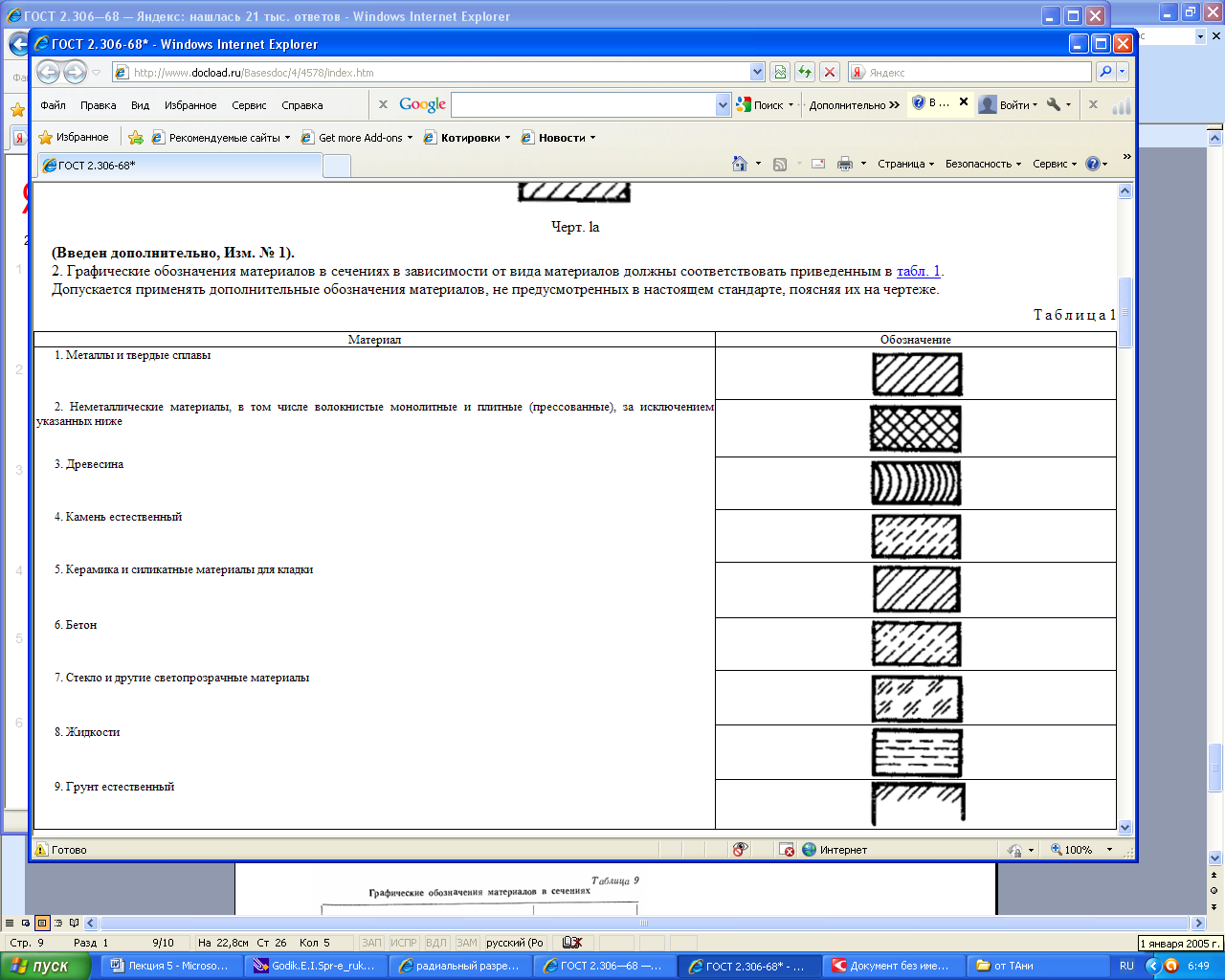

Графические обозначения материалов в сечениях приведены в таблице.

Следует помнить, что графическое обозначение дает лишь общее представление о материале и не исключает необходимости указания на чертежах данных о нем. Эти данные приводятся в основной надписи рабочего чертежа детали или в спецификации изделия.

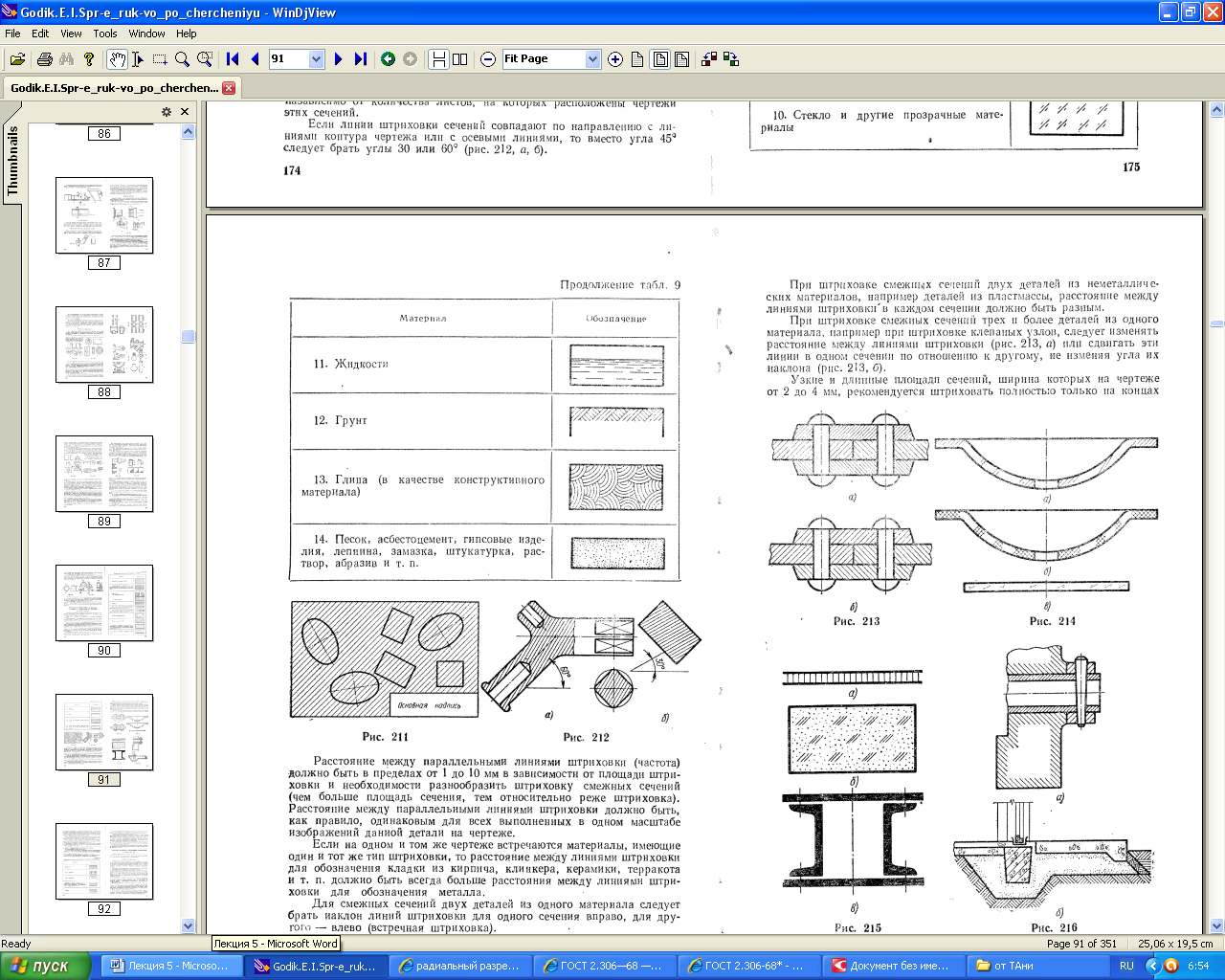

Сформулируем основные правила выполнения штриховки. Штриховка выполняется тонкими сплошными линиями. Параллельные линии штриховки должны выполняться под углом -45° к линиям рамки чертежа (рис. 211). Линии штриховки должны наноситься с наклоном влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых расположены чертежи этих сечений.

Если линии штриховки сечений совпадают по направлению с линиями контура чертежа или с осевыми линиями, то вместо угла 45° следует брать углы 30 или 60° (рис. 212, а, б).

Расстояние между параллельными линиями штриховки (частота) должно быть в пределах от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений (чем больше площадь сечения, тем относительно реже штриховка). Расстояние между параллельными линиями штриховки должно быть, как правило, одинаковым для всех выполненных в одном масштабе изображений данной детали на чертеже.

Если на одном и том же чертеже встречаются материалы, имеющие один и тот же тип штриховки, то расстояние между линиями штриховки для обозначения кладки из кирпича, клинкера, керамики, терракота и т. п. должно быть всегда больше расстояния между линиями штриховки для обозначения металла.

Для смежных сечений двух деталей из одного материала следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке смежных сечений двух деталей из неметаллических материалов, например деталей из пластмассы, расстояние между линиями штриховки в каждом сечении должно быть разным.

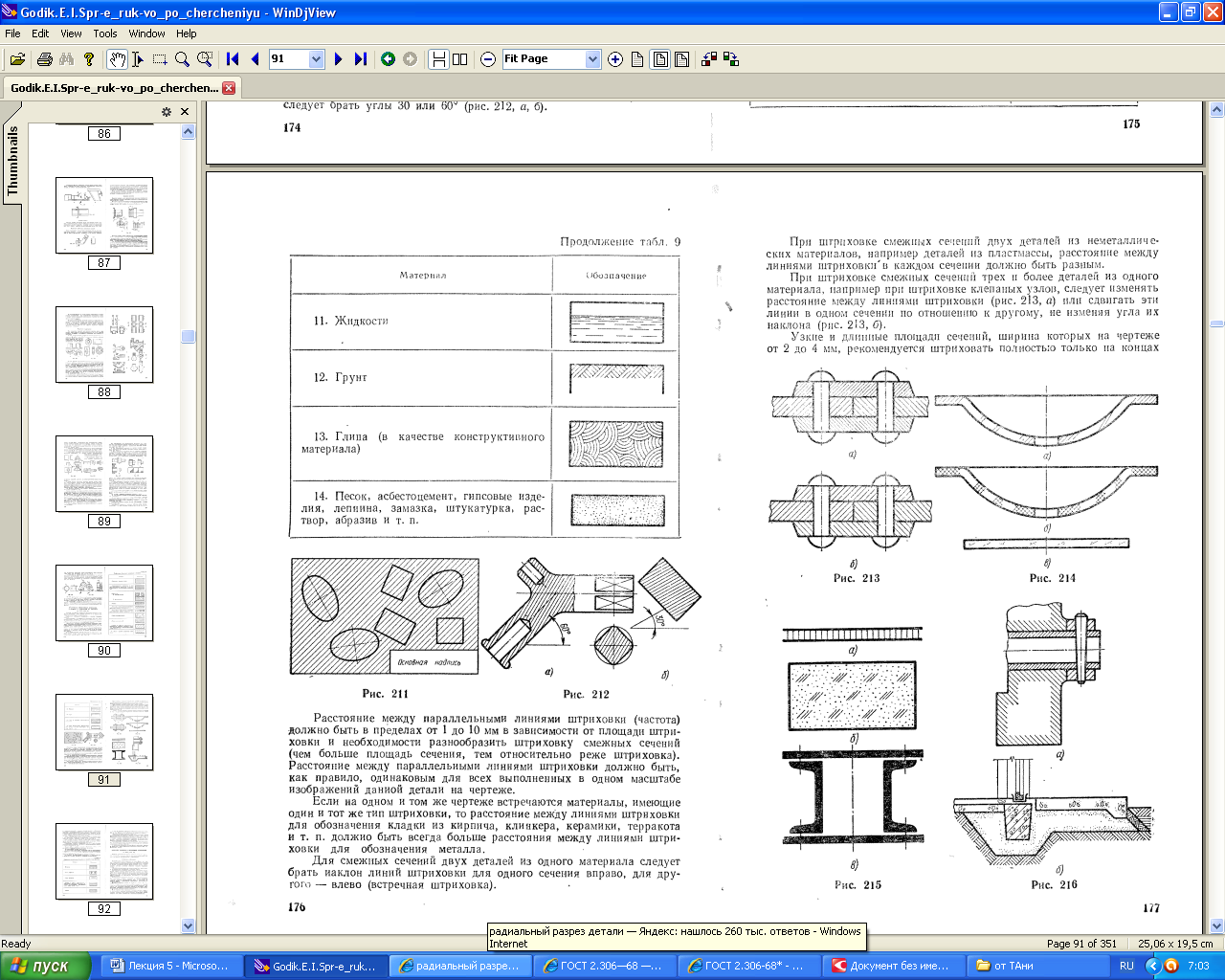

При штриховке смежных сечений трех и более деталей из одного материала, например при штриховке клепаных узлов, следует изменять расстояние между линиями штриховки (рис. 213, а) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (рис. 213, б).

Узкие и длинные площади сечений, ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (рис. 214, а, б). В этих случаях линии штриховки стекла (рис. 214, в) следует наносить с наклоном 15—20° к линии большей стороны контура сечения.

Более узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с просветами между смежными сечениями шириной не менее 0,8 мм (рис. 215, в).

При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (рис. 216, а, б).
