Приклад розрахунку конструкцій монолітного залізобетонного заглибленого критого прямокутного резервуару

Початкові дані:

1 Район будівництва Харків.

2 Крок колон l = 6,0 м.

3 Висота резервуару Н = 4,0 м.

4 Кількість прольотів будівлі m = 4 шт.

5. Шар ґрунту утеплення Н_ут = 1,0 м.

6. Вид ґрунту утеплення та засипки супіски (0,25 ≤ I_L ≤ 0,75).

1 Компонування монолітного прямокутного резервуару

Компоновку монолітного прямокутного резервуару виконуємо з врахуванням рекомендацій, викладених в п…. .

Виконаємо проектування монолітного прямокутного резервуару напівзаглибленого закритого (з покриттям). Покриття монолітного резервуару безбалкове з сіткою колон 6х6 м (рис. 1). Монолітні стіни висотою до 4 метрів проектуються гладкими.

Днище проектується плоскими. Стик стін з покриттям приймаємо шарнірно-рухомими (рис. 2). Стик стін з днищем приймаємо жорстким (рис. 2).

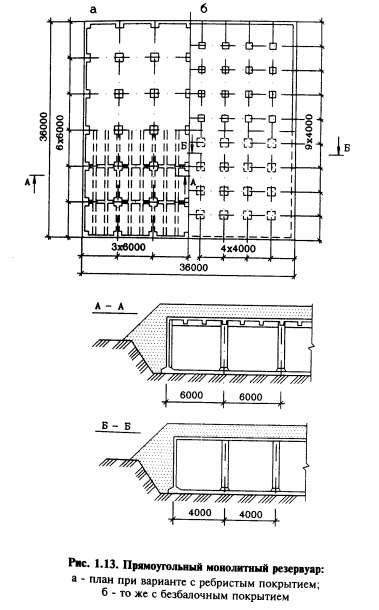

Рисунок 1 – Прямокутний монолітний резервуар з безбалковим покриттям

Рисунок 2 – Вузли сполучення стін резервуара з покриттям та з днищем:

а – конструктивні рішення; б – розрахункові схеми

В прямокутних закритих резервуарах розбивочні осі для зовнішніх стін відстоять на 140 мм від внутрішньої вертикальної грані. Прив'язка зовнішніх стін здійснюється залежно від конструктивного рішення покриття, виходячи з надійного обпирання елементів покриттів на стіни (рис. 3).

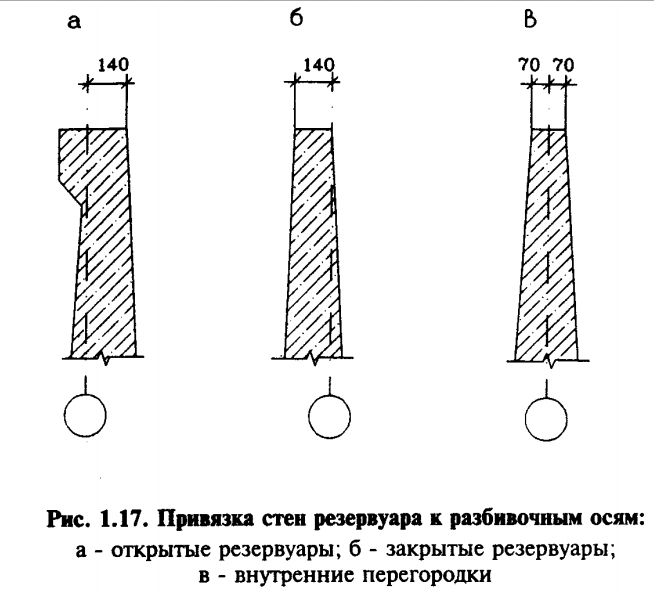

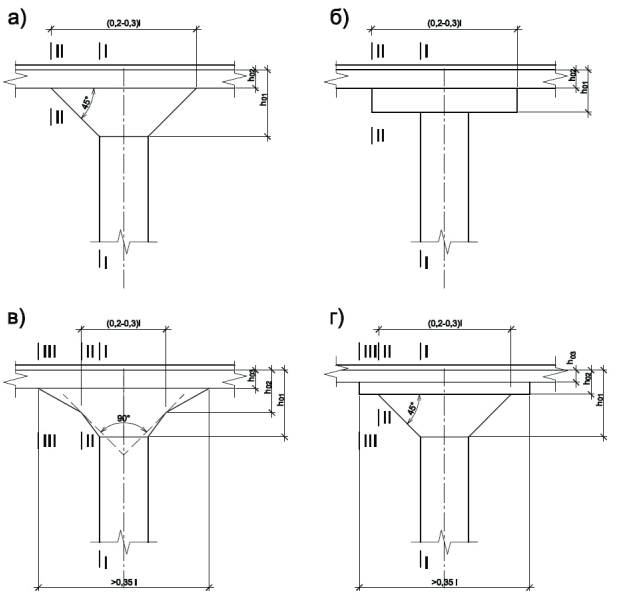

Рисунок 3 – Прив'язка стін до розбивочних осей	Рисунок 4 - Конструкція капітелей

Конструктивна товщина покриття резервуару, для монолітного безбалкового покриття рекомендується прийняти мм мм 160 мм. Конструкцію капітелі наведено на рис.4.

2 Вибір класів, розрахункових характеристик бетону та арматури

Бетон важкий класу С12/15; розрахункова міцність на стиск = 8,5МПа, значення відносних деформацій = 0,52⁰/₀₀ = 0,00052 і = 3,33⁰/₀₀ = 0,00333, модуль пружності Е_cd = 16,3 ГПа = 16300 МПа (табл. Б.3).

Робоча арматура стінки резервуару, монолітної плити покриття та колон може бути класу А400, з характеристичним значення опору арматури на межі текучості = 400 МПа, з коефіцієнт надійності для арматури, який приймається згідно з таблицею Б.4, γ_s = 1.1, розрахункове значення опору арматури на розтяг, γ_s – коефіцієнт надійності для арматури, який приймається згідно з таблицею Б.2, з розрахунковим значення міцності f_yd = f_yk / γ_s = 400/1.1=363.6363 МПа, , модуль пружності = 210000 МПа, величина відносних деформацій = 363.6363/210000 = 0,00173 та = 0,025 , або з класу В500, з характеристичним значення опору арматури на межі текучості = 500 МПа, з коефіцієнт надійності для арматури, який приймається згідно з таблицею Б.4, γ_s = 1,2, розрахункове значення опору арматури на розтяг, γ_s – коефіцієнт надійності для арматури, який приймається згідно з таблицею Б.2, з розрахунковим значення міцності f_yd = f_yk / γ_s =500/1.2=416.6666 МПа, модуль пружності = 190000 МПа, величина відносних деформацій = 416.666/190000 = 0,00219 та = 0,012 (див. табл. Б.4).

Для монолітної безбалкової плити можливо також використання робочої поздовжньої арматури класу А500, з з характеристичним значення опору арматури на межі текучості = 500 МПа, з коефіцієнт надійності для арматури, який приймається згідно з таблицею Б.4, γ_s = 1.15 (Ø 8…22) або γ_s = 1.15 (Ø 25…40), розрахункове значення опору арматури на розтяг, γ_s – коефіцієнт надійності для арматури, який приймається згідно з таблицею Б.2, з розрахунковим значення міцності f_yd = f_yk / γ_s , модуль пружності = 210000 МПа, величина відносних деформацій та = 0,02 (див. табл. Б.4).
