6.6. Размеры зубьев протяжки.
К зубьям протяжки предъявляются следующие основные требования:
впадина зубьев должна разместить всю стружку;
зуб должен быть прочным и жестким и обеспечивать достаточное количество переточек;
число одновременно работающих зубьев должно обеспечивать нормальные условия работы.
При проектировании стремятся размеры зубьев делать наименьшими, чтобы протяжка была короче и, следовательно, был бы меньший расход инструментального материала и выше производительность.
Стружка, завиваясь в спираль, будет занимать площадь в форме круга. Поэтому активной площадью стружечной канавки считается площадь круга, диаметр которого равен высоте зуба h (рис.6.10).
|

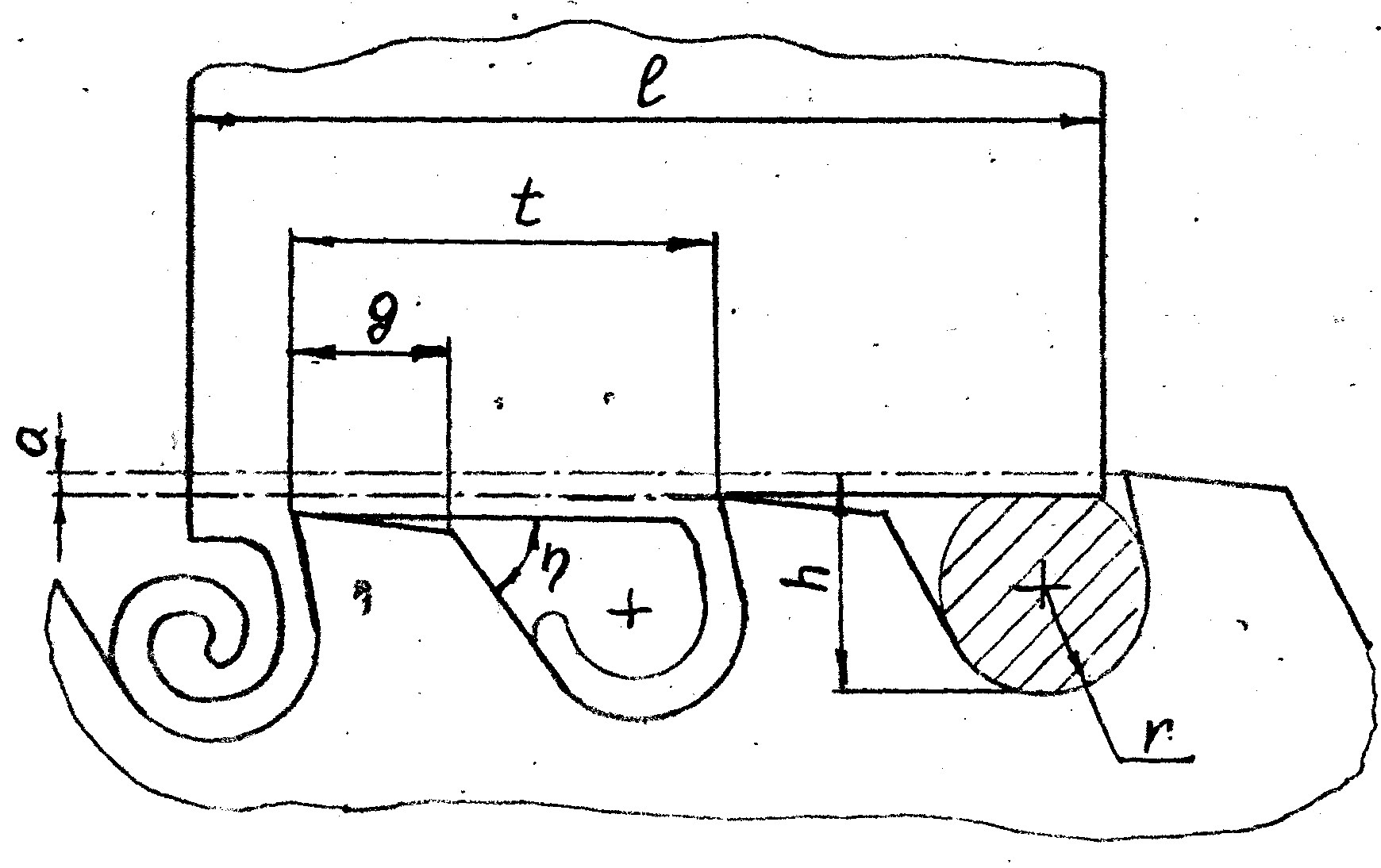

Рис.6.10. Размеры зубьев протяжки.
|
Степень заполнения стружечной канавки стружкой определяют коэффициентом К заполнения. Коэффициент заполнения представляет собой отношение активной площади стружечной канавки к площади срезаемого слоя
Для
нормального заполнения канавки стружкой:
предотвращения пакетирования стружки
и заклинивания протяжки, необходимо
выполнение условия
,
Где
-
минимально допустимый коэффициент
заполнения.
Стружка, завиваясь, заполняет стружечную канавку с просветами, т.е. занимаемая стружкой площадь всегда больше площади срезаемого слоя. Степень плотности заполнения, которая характеризуется величиной , зависит от обрабатываемого материала, толщины среза, формы режущей кромки = 2 … 4,5
Меньшие значения соответствуют хрупким материалам, большие пластичным.
Наименьшие размеры канавки определяются из условия
или
Решая
уравнение относительно h,
получим
.
Остальные размеры зубьев принимаются в зависимости от принятого h.
По условию прочности и достаточного количества переточек
q = (0,8 … 1)h
Для
лучшего завивания стружки
Чтобы легче размещалась стружка и выпадала из стружечной канавки, рекомендуется для пластичных материалов спинку зуба выполнять по радиусу (рис.6.11)
R = (0,7 … 0,8) t
|

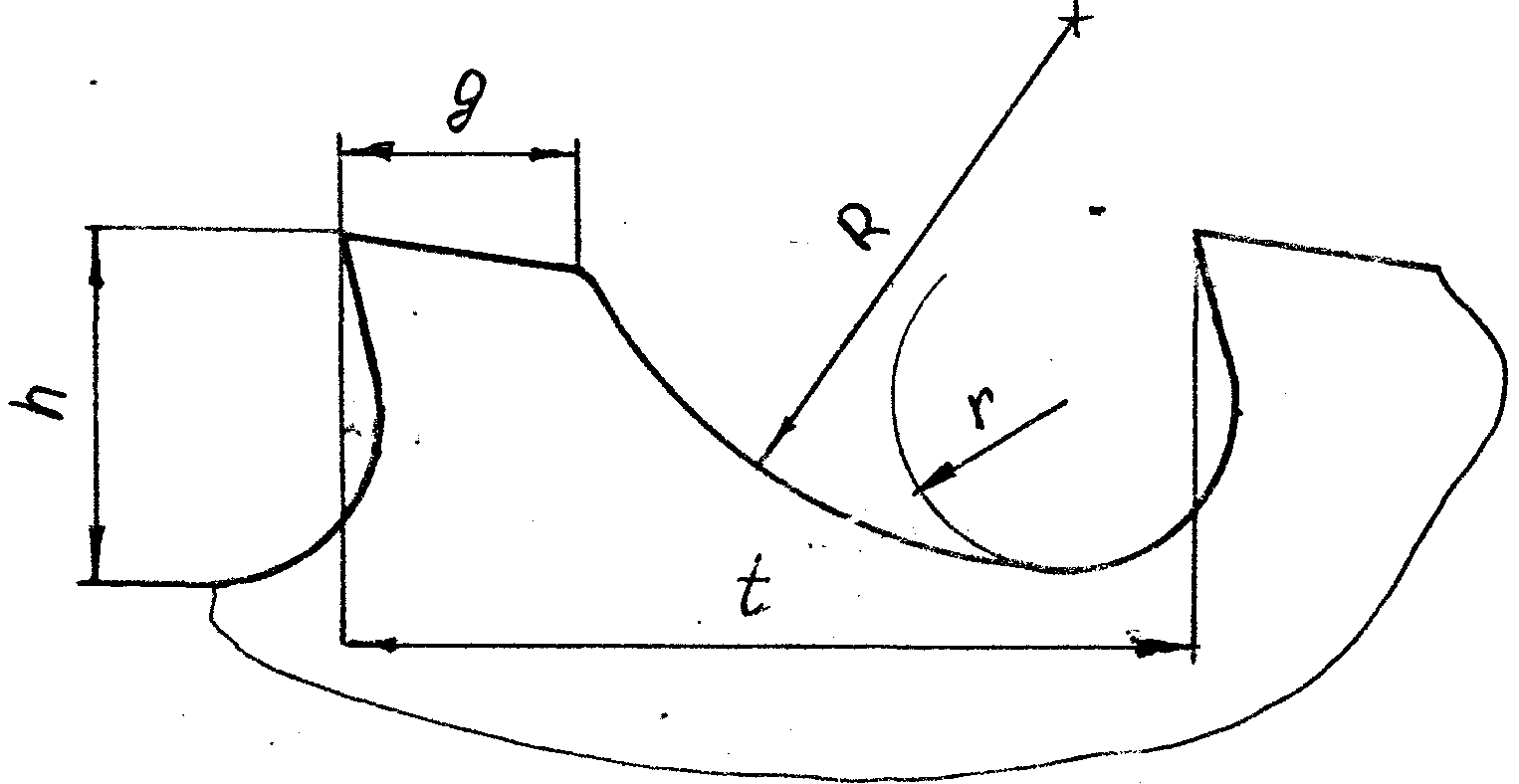

Рис.6.11. Профиль зуба протяжки с радиусной спинкой.
|
На схеме (см. рис.6.10) в рассматриваемый момент времени в работе одновременно находятся два зуба. При движении протяжки в работу входит третий зуб. При дальнейшем же продвижении первый зуб выходит из работы и остается опять два зуба.
Таким образом, число одновременно работающих зубьев будет изменяться на 1.
целая
часть
Вследствие
изменения
будет иметь место колебание усилий
резания. Чем меньше
,
тем больше скажется это колебание.
Предельное
значение
.
Если
,
уменьшают шаг зубьев t
= 2h
Если
велико,
то усилия резания будут большими, что
может привести к разрыву протяжки или
не хватит тягового усилия станка. В этом
случае увеличивают шаг до t
= 4h,
или, если это недостаточно, делают
растянутый шаг (рис.6.12).
В среднем не превышает 8 … 10 зубьев.
На калибрующей части для улучшения направления протяжки желательно иметь большее .
|

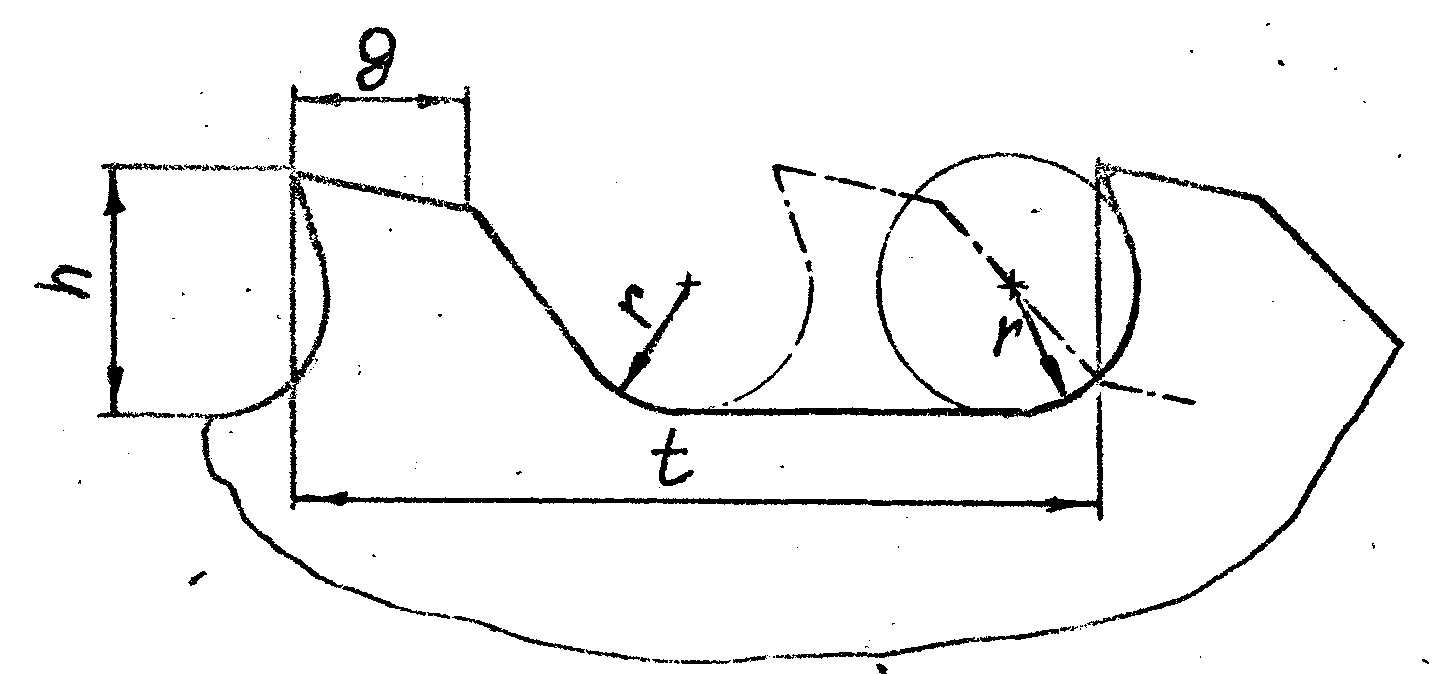

Рис.6.12. Профиль зубьев протяжки с удлиненным шагом.
|
Поэтому для точных протяжек делают уменьшенный шаг
Для
грубых же протяжек, имеющих малое число
зубьев калибрующей части, принимают
.
