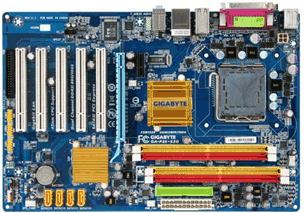

Материнская плата, системная плата , по английски - motherboard, mainboard, а по нашему - материнка . Это основной компонент компьютера преднозначенный для размещений всех остальных устройств. Материнская плата представляет собой многослойную печатную плату с расположенными на ней - микросхемами, разъемами, слотами для подключения плат расширений... Основные возможности материнской платы определяет чипсет.
Фактически материнская плата - это большая "коллекция разъемов", предназначенных для установки тех или иных комплектующих. Назовем лишь несколько основных типов. Материнская плата имеет несколько основных характеристик: Форм-фактор (AT/ATX) - определяет форму, размеры материнских плат, расположение компонент на плате. Важно: форм-фактор платы определяет, в какой тип корпуса вы можете ее поставить. Корпуса соответственно бывают AT/ATX. ATX стоит дороже, но предоставляет дополнительные возможности: программное включение/выключение компьютера, более надежный разъем питания, лучшая вентиляция корпуса. Существуют платы, которые одновременно поддерживают оба форм-фактора.
Для подключения плат расширения (видеокарт, звуковых карт, внутренних модемов и др.) необходимо иметь на плате достаточное количество разъемов расширения соответствующего типа. ISA-разъемы постепенно исчезают из поля зрения, уже сейчас на материнской плате обычно не более двух таких разъемов, а в планах Intel полностью убрать разъемы с материнской платы (как, например, в новой плате от Intel на наборе микросхем 810).
PCI - "стандартный" разъем для Pentium II, для этого разъема уже выпускается большинство устройств. AGP - разъем для подключения видеокарты, разгружает шину PCI от большого объема данных, передаваемых на видеокарту, к тому же гораздо быстрее.
Что такое Chipset? Chip Set - набор микросхем. Это одна или несколько микросхем, таймеры, систему управления пспециально разработанных для "обвязки" микропроцессора. Они содержат в себе контроллеры прерываний, прямого доступа к памяти,амятью и шиной - все те компоненты, которые в оригинальной IBM PC были собраны на отдельных микросхемах. Обычно в одну из микросхем набора входят также часы реального времени с CMOS-памятью и иногда - клавиатурный контроллер, однако эти блоки могут присутствовать и в виде отдельных чипов. В последних разработках в состав микросхем наборов для интегрированных плат стали включаться и контроллеры внешних устройств. Внешне микросхемы Chipset'а выглядят, как самые большие после процессора, с количеством выводов от нескольких десятков до двух сотен. Название набора обычно происходит от маркировки основной микросхемы - OPTi495SLC, SiS471, UMC491, i82C437VX и т.п. При этом используется только код микросхемы внутри серии: например, полное наименование SiS471 - SiS85C471. Последние разработки используют и собственные имена; в ряде случаев это - фирменное название (Neptun, Mercury, Triton, Viper), либо собственная маркировка чипов третьих фирм (ExpertChip, PC Chips). Тип набора в основном определяет функциональные возможности платы: типы поддерживаемых процессоров, структура/объем кэша, возможные сочетания типов и объемов модулей памяти, поддержка режимов энергосбережения, возможность программной настройки параметров и т.п. На одном и том же наборе может выпускаться несколько моделей системных плат, от простейших до довольно сложных с интегрированными контроллерами портов, дисков, видео и т.п.
"Гнездо" для установки процессора. На системных платах, предназначенных для установки процессоров Pentium, Pentium MMX и Cyrix M2, "гнездо" - квадратной формы, с многочисленными дырочками под "ножки" процессора по краю рамки. Такой тип разъема носит название Socket 7. На платах, предназначенных для установки процессора Pentium II, а также нового процессора фирмы AMD под названием К7 вы увидите уже не квадратное гнездо, а длинный "щелевой" разъем - слот (тип Slot 1). На большинстве материнских плат, предназначенных для построения домашних систем, сокет или слот имеется в единственном экземпляре (хотя в продаже имеются и платы для построения двухпроцессорных систем). Разъемы-слоты стандарта PCI. Как правило, их четыре (изредка - меньше). Разъемы PCI - обычно самые короткие на плате, белого цвета, разделенные своеобразной "перемычкой" на две неравные части. Итак, разработка шины PCI началась весной 1991 года как внутренний проект корпорации Intel (Release 0.1). Специалисты компании поставили перед собой цель разработать недорогое решение, которое бы позволило полностью реализовать возможности нового поколения процессоров 486/Pentium/P6 (вот уже половина ответа). Особенно подчеркивалось, что разработка проводилась "с нуля", а не была попыткой установки новых "заплат" на существующие решения. В результате шина PCI появилась в июне 1992 года (R1.0). Разработчики Intel отказались от использования шины процессора и ввели еще одну "антресольную" (mezzanine) шину.
Материнская плата – это сложная многослойная печатная плата к которой подключаются остальные компоненты компьютера. Материнская плата покрыта сетью медных проводников-дорожек по ним электропитание и данные поступают к смонтированным на плате микросхемам и слотам, в которые вставляются остальные устройства компьютера. Материнская плата – печатная плата, на которой монтируется чипсет и прочие компоненты компьютерной системы. Название происходит от английского motherboard, иногда используется сокращение MB или слово mainboard – главная плата. Это определение Материнской платы было взято нами из википедии. Материнскую плату по праву можно назвать основным компонентом компьютера. Приоритет материнской платы не случаен: она обеспечивает связь между компонентами и их функционирование в "правильном" режиме, необходимое питание элементов и контроль состояния важнейших узлов.
Основными вопросами при выборе Материнской платы является ее совместимость с видеокартами и процессором. В этом и хотим Вам помочь.
Совместимость видеокарты и материнской платы
Первое правило – интерфейс (AGP, PCI-Е) должен совпадать у материнской платы и видеокарты (видеокарты PCI-E 2.0 работают с материнскими платами PCI-E, но медленнее). Второе правило – обратить внимание на поддержку одинакового типа технологий, если материнская плата поддерживает SLI, то именно SLI должны поддерживать и видеокарты. Если материнская плата поддерживает CrossFire, то видеокарты должны поддерживать CrossFire.
Популярные серии материнских плат ASUS P5B, ASUS P5Q. |
Материнская плата является основой системного блока. Именно на материнской плате располагаются все необходимые компоненты для работы всей системы: слоты, процессоры, платы расширения, транзисторы и многое другое.

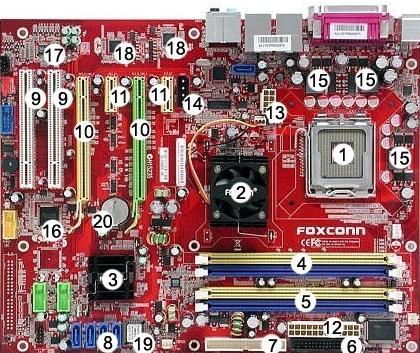

1 — сокет для процессора; 2 — северный мост; 3 — южный мост; 4 и 5 — слоты для модуля памяти; 6 — разъем для флоппи-дисковода; 7 — разъем для устройств ATA100/ATA133; 8 — разъем для устройств Serial ATA; 9 — слоты PCI; 10 — слоты PCI-Express x16; 11 — слоты PCI-Express x1; 12 — 24-контактный разъем ATX для блока питания; 13 — 8-контактный дополнительный разъем ATX12v для процессора; 14 — разъем для питания видеокарты; 15 — стабилизатор напряжения; 16 — контроллер для интерфейса IEEE 1384 (FireWire); 17 — аудиконтроллер; 18 — сетевой контроллер; 19 — BIOS ROM (CMOS); 20 — батарейка для BIOS
Основные компоненты, устанавливаемые на материнской плате:
Основная статья: Центральный процессор
Центральный процессор (ЦПУ).
Основная статья: Чипсет
Набор системной логики (англ. chipset) — набор микросхем, обеспечивающих подключение ЦПУ к ОЗУ и контроллерам периферийных устройств. Как правило, современные наборы системной логики строятся на базе двух СБИС: «северного» и «южного мостов».
Северный мост (англ. Northbridge), MCH (Memory controller hub), системный контроллер — обеспечивает подключение ЦПУ к узлам, использующим высокопроизводительные шины: ОЗУ, графический контроллер.
Для подключения ЦПУ к системному контроллеру могут использоваться такие FSB-шины, как HyperTransport и SCI.
Обычно к системному контроллеру подключается ОЗУ. В таком случае он содержит в себе контроллер памяти. Таким образом, от типа применённого системного контроллера обычно зависит максимальный объём ОЗУ, а также пропускная способность шины памяти персонального компьютера. Но в настоящее время имеется тенденция встраивания контроллера ОЗУ непосредственно в ЦПУ (например, контроллер памяти встроен в процессор в AMD K8 и Intel Core i7), что упрощает функции системного контроллера и снижает тепловыделение.
В качестве шины для подключения графического контроллера на современных материнских платах используется PCI Express. Ранее использовались общие шины (ISA, VLB, PCI) и шина AGP.
Южный мост (англ. Southbridge), ICH (I/O controller hub), периферийный контроллер — содержит контроллеры периферийных устройств (жёсткого диска, Ethernet, аудио), контроллеры шин для подключения периферийных устройств (шины PCI, PCI Express и USB), а также контроллеры шин, к которым подключаются устройства, не требующие высокой пропускной способности (LPC — используется для подключения загрузочного ПЗУ; также шина LPC используется для подключения мультиконтроллера (англ. Super I/O) — микросхемы, обеспечивающей поддержку «устаревших» низкопроизводительных интерфейсов передачи данных: последовательного и параллельного интерфейсов, контроллера клавиатуры и мыши).
Как правило, северный и южный мосты реализуются в виде отдельных СБИС, однако существуют и одночиповые решения. Именно набор системной логики определяет все ключевые особенности материнской платы и то, какие устройства могут подключаться к ней.
Основная статья: Оперативная память
Оперативная память (также оперативное запоминающее устройство, ОЗУ). Каждая ячейка оперативной памяти имеет свой индивидуальный адрес. Оперативная память передаёт процессору данные непосредственно, либо через кеш-память. ОЗУ изготавливается как отдельный блок; также может входить в конструкцию однокристальной ЭВМ или микроконтроллера в виде оперативной памяти.
Основная статья: POST (аппаратное обеспечение)
Загрузочное ПЗУ. Хранит ПО, которое исполняется сразу после включения питания. Как правило, загрузочное ПЗУ содержит BIOS, однако может содержать и ПО, работающие в рамках EFI.
