7.3. Заземление молниеотводов
Для устройства заземлений применяются вертикальные и горизонтальные электроды (заземлители).
Для горизонтальных заземлителей используется полосовая сталь шириной 20—40 мм и толщиной не менее 4 мм, а также сталь круглого сечения диаметром не менее 6 мм. В качестве вертикальных заземлителей применяются стальные трубы, стержни и профильная сталь.
На подстанциях заземлитель представляет собой сложную систему, состоящую обычно из горизонтальных полос, объединяющих вертикальные электроды и образующих сетку на площади, занимаемой подстанцией. На линиях электропередачи в качестве заземлителя опор могут использоваться их железобетонные фундаменты.
Заземлитель характеризуется значением сопротивления, которое окружающая земля оказывает стекающему с него току. Сопротивление заземлителя зависит от его геометрических размеров и удельного сопротивления грунта, в котором он находится. Для расчета сопротивления заземления одиночного стержневого молниеотвода или линейной опоры используются следующие формулы:

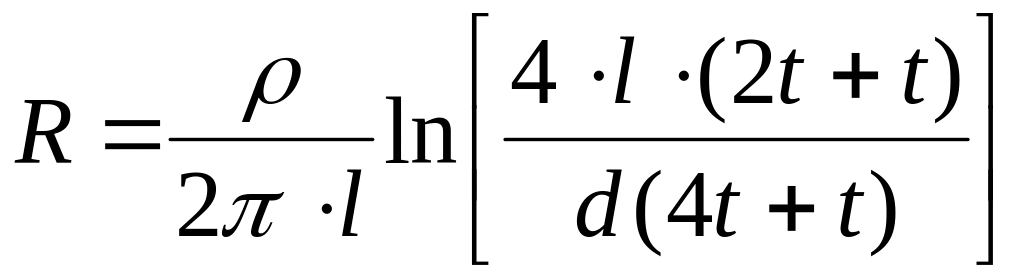

сопротивление вертикальной трубы или стержня
,

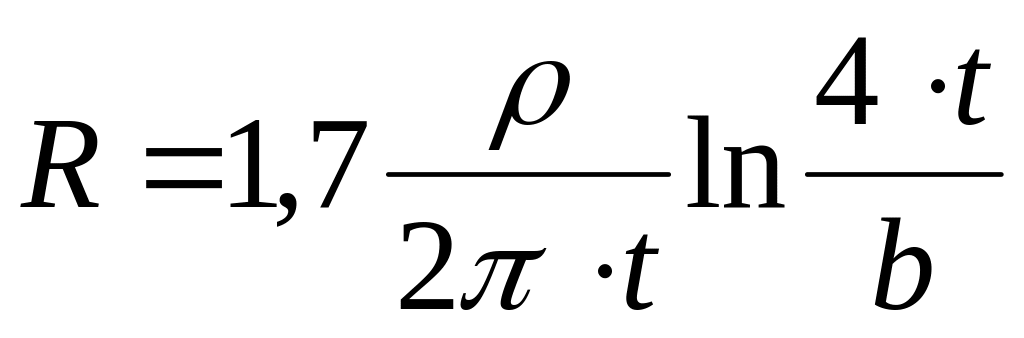

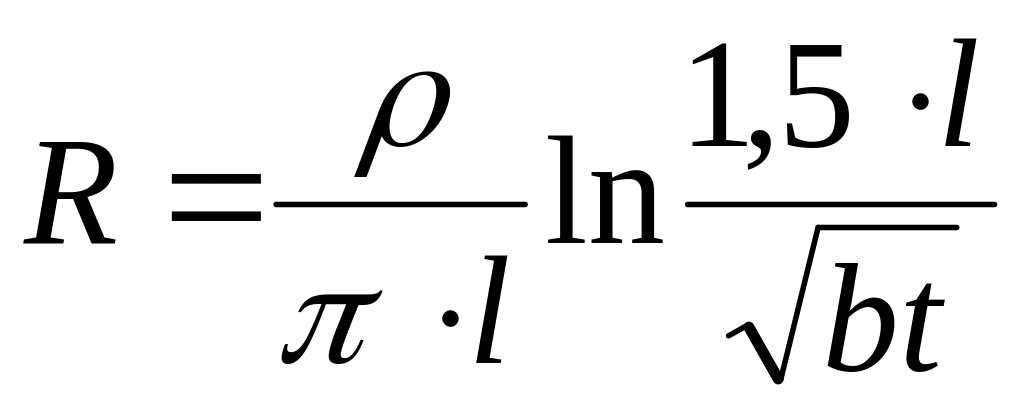

сопротивление горизонтальной полосы
,
сопротивление железобетонного фундамента
,
где
— длина трубы или полосы;
— глубина залегания
полосы, верхнего конца вертикального
электрода или нижнего конца фундамента;
—
ширина полосы или фундамента;
— диаметр трубы или
стержня.
Расчетное значение
определяется по данным измерений
как
,

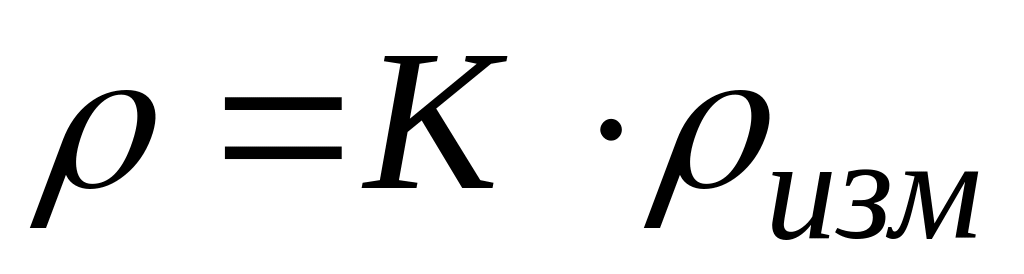

где
— сезонный коэффициент;
— измеренное значение удельного
сопротивления грунта. Если измерение
проводилось при средней влажности
грунта, то К=1,4.
При повышенной влажности земли перед
измерением берется К=2,6.
Особенности работы заземлителей при отводе токов молнии
При больших импульсных токах, что имеет место при ударе молний, плотность проходящего через заземляющие электроды тока велика, поэтому в земле у поверхности электродов создаются очень высокие напряженности поля, превосходящие пробивные напряженности грунта. Вокруг электродов образуются зоны искрения, увеличивающие их эффективные размеры, и сопротивление заземления уменьшается.
Быстрое же нарастание тока молнии на фронте импульса создает падение напряжения на индуктивности протяженного заземлителя, что ограничивает отвод тока с удаленных его частей. При этом сопротивление заземления, наоборот, увеличивается.
В результате влияния того
или иного фактора (образования зоны
искрения или падения напряжения на
индуктивности) сопротивление
заземлителя при прохождении тока
молнии отличается от стационарного
сопротивления заземления, формулы
для которого приведены выше. Такое

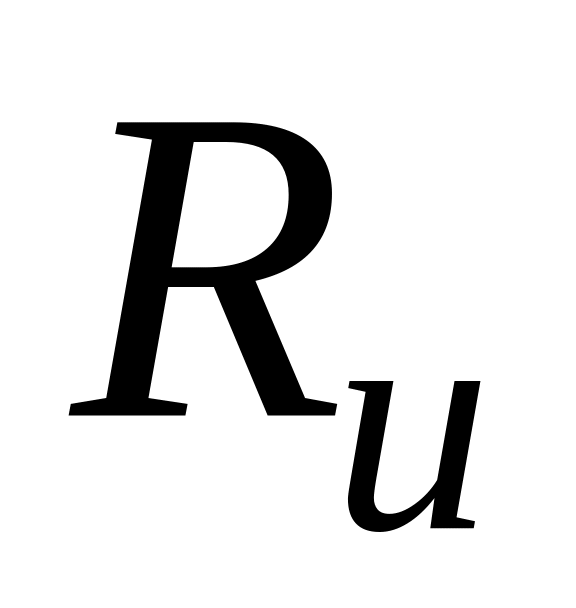

сопротивление называется импульсным
сопротивлением
.

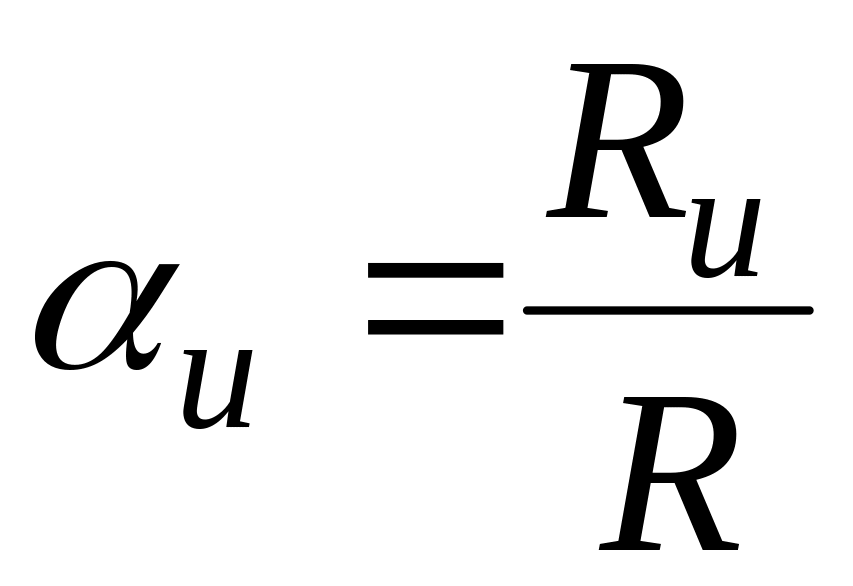

Отношение импульсного и стационарного сопротивлений заземления называется импульсным коэффициентом
.
Если заземлитель состоит
из
труб или полос, то его импульсное

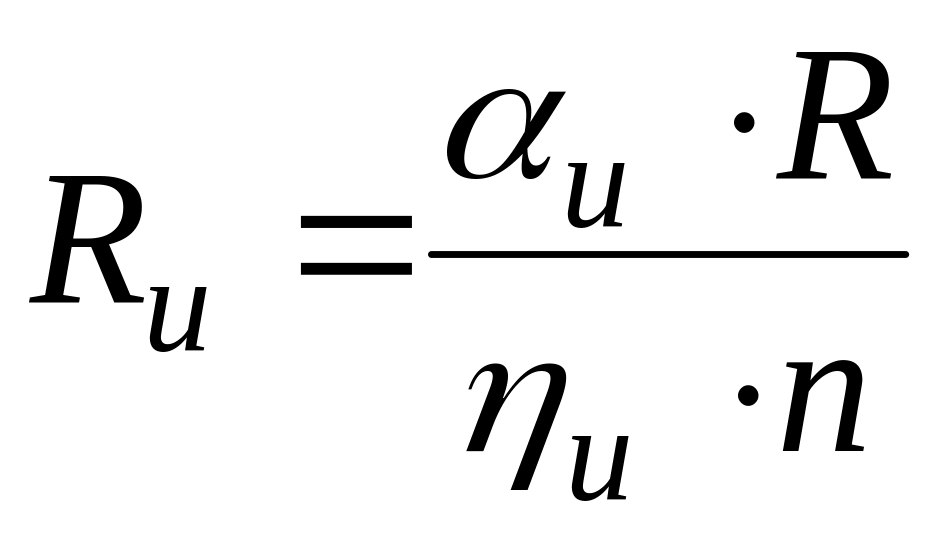

сопротивление равно
,
где

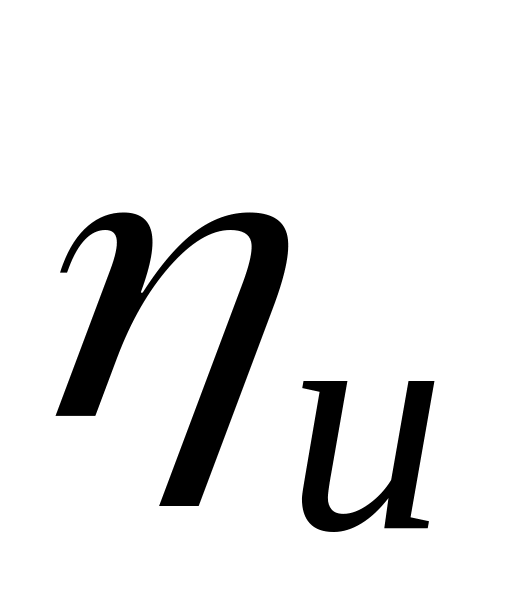

- импульсный коэффициент использования
заземлителя, учитывающий ухудшение
условий растекания тока молнии вследствие
взаимного экранирования электродов.
