Завдання №9 Рішення
1. Середнє значення вихідної напруги випрямляча дорівнює
,
В.
2.
Згідно (
) необхідний коефіцієнт згладжування
фільтра
=
15∙ 0,25/0,02= 187,5.
3. Коефіцієнт передачі фільтра по постійній складовій
,
15/18,194
= 0,82.
4.
Опір резистора
визначаємо по необхідному коефіцієнті
:
,
=
500(1—0,82)/0,82=109,76 Ом.
Приймаємо = 110 Ом.
5.
Ємність Сф

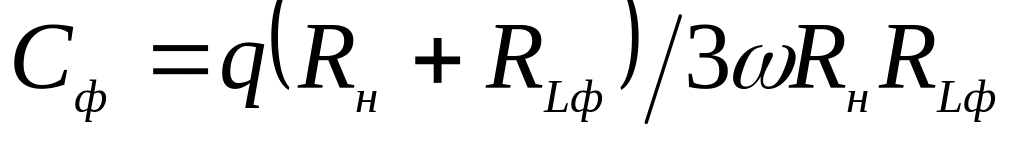

відповідно до вираження (
) дорівнює
=
187,5(500+110) /З∙ 100π∙ 500∙ 110 =2,206∙ 10-3
Ф.
Приймаємо Сф = 2200 мкФ.
Завдання №10 Рішення
1. Середнє значення вихідної напруги випрямляча дорівнює
,
В.

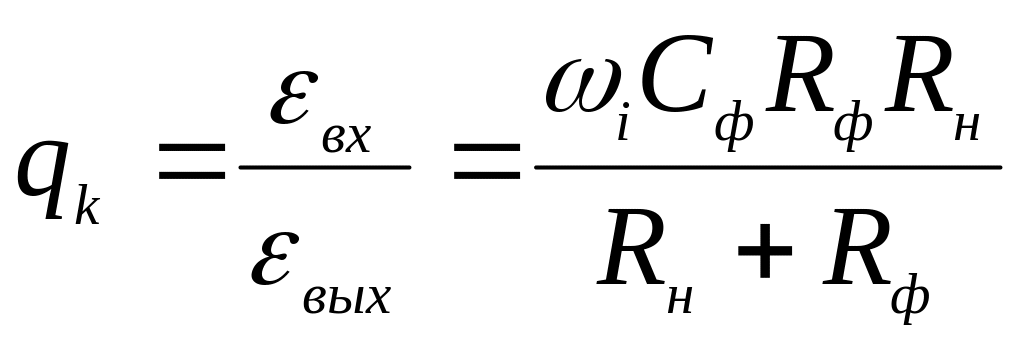

2. Згідно ( ) необхідний коефіцієнт згладжування фільтра
,
де
-
коефіцієнт пульсації схеми, (
= 0,67);
27∙
0,67/0,045 = 426,7.
3. Коефіцієнт передачі фільтра по постійній складовій
,
27/28,66 = 0,942.
4.
Опір індуктивності
визначаємо по необхідному коефіцієнту
:
,
= 750(1 - 0,942)/0,942=46,2 Ом.
Приймаємо = 47 Ом.
5.
Ємність Сф
відповідно до виразу (
) дорівнює
,
= 402(750+47) /З∙ 100π∙ 750∙ 47 = 9,65∙ 10-3 Ф.
Приймаємо Сф = 1000 мкф.
6. Для визначення індуктивності дроселя скористаємося виразом коефіцієнта згладжування LC-фільтра при =0:
,
у
нашому випадку
,
тобто
.
Тоді
,
=
= 0,468 Гн.
Завдання №11 Рішення

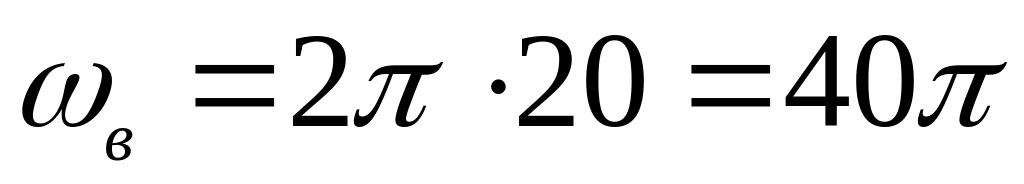

1. Верхня кругова частота смуги пропущення дорівнює
,
.
2.

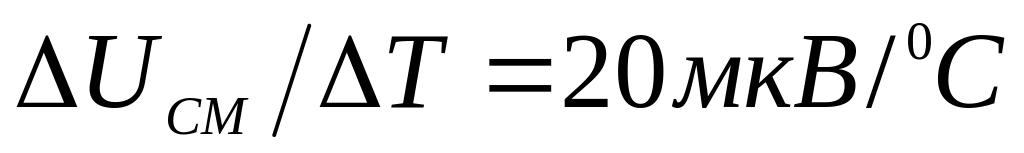

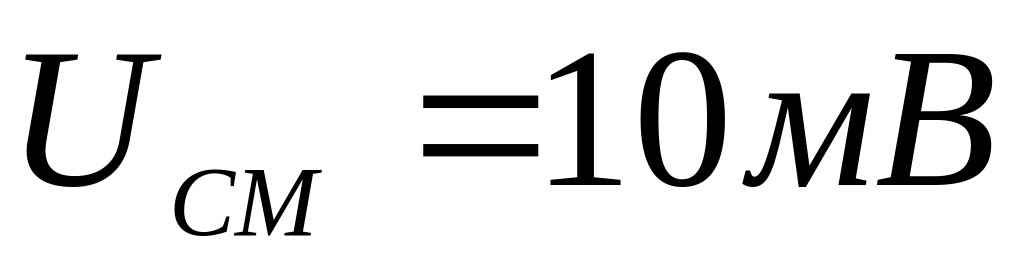

Для реалізації схеми використаємо
операційний підсилювач К140УД22 з
параметрами:
;
;
;
;
;
;

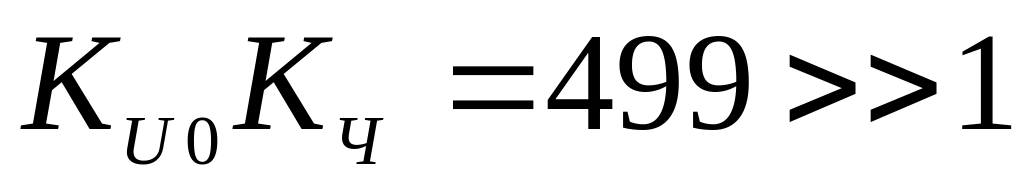

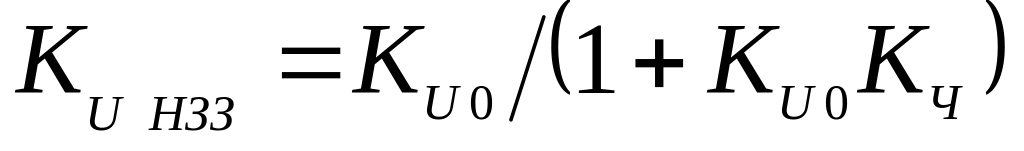

3. Визначимо необхідний коефіцієнт передачі ланцюга НЗЗ по постійному струму
або
,
.

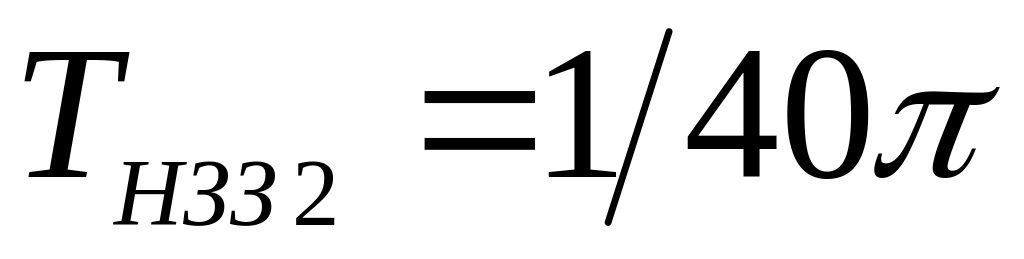

4. Знайдемо необхідну постійну часу
,
=
7,96∙ 10-3
c.
5.
Згідно, передатної функції підсилювача
з
у ланцюзі НЗЗ
.
де
для
обраної схеми маємо
й
.
Тоді з достатньою точністю можна думати,
що
.
Допустимо
=
1 кОм. Тоді
,
кОм;
,
нФ.
Приймаємо СЗЗ = 80,0 нФ.
