11. Завдання до контрольної роботи Завдання 1

Рис.1. Конструкція

потенціометра

Розрахувати потенціометр рис. 1, який ввімкнений на навантаження Rн. Припустима похибка δ_max. Потенціометр живеться від напруги U. За конструктивним розумінням: середній діаметр каркасу принято D; кут повороту α; товщина каркасу b. Розв’язна спроможність δ_р. Опір потенціометру не винний змінюватися при зміні температури. Вихідні дані для розрахунку наведено в табл. 2.

Завдання 2

Необхідно розрахувати потенціометр (рис.2) для вимірювання лінійного переміщення домкрату. Максимальний хід поршня L. Повзун по-

т

Рис. 2. Потенціометр для вимірювання лінійного переміщення

енціометра зв’язан безпосередньо з штоком домкрату. Для фіксації показань до датчика підключен вольтметр. Внутрішній опір вольтметра R_н. Максимальна похибка менше або дорівнює δ_max. Розв’язна спроможність δ_р. Вихідні дані для розрахунку наведено в табл. 3.

Завдання 3

Розрахувати кількість витків та діаметр провідника обмотки індуктивного датчика за наступними даними: S_ì ; δ_в ; I_~ ; допустима густина струму у провіднику Δ_доп ; напруга U_~ ; частота f .

В

Рис. 3. Індуктивний

датчик

изначити індуктивність датчика при ненасиченому осерді і побудувати характеристику L=f (δ_в) для ряду значень повітряних зазорів δ_в , коли задано: δ_в1=0.2 δ_в ; δ_в2=0.4 δ_в ; δ_в3=0.6 δ_в ; δ_в4=0.8 δ_в ; δ_в5=1.0 δ_в ; δ_в6=1.2 δ_в ; δ_в7=1.4 δ_в ; δ_в8=1.6 δ_в . Вихідні дані для розрахунку наведено в табл. 4.

Завдання 4

Р

Рис. 4. Магнітопружній

датчик

озрахувати тензочутливість магнітопружнього датчика при σ, ∆μ / μ, коли механічній деформації піддається сталева балка, модуль пружності якої E. Вихідні дані для розрахунку наведено в табл. 5.

Завдання 5

В

Рис. 5. П’єзоелектричний датчик.

изначити орієнтовну величину напруги на обкладках датчика з кварца, виконаного у формі диску діаметром D, товщиною d при зжиманні його з силою F_x Ємність приєднаної до датчика схеми C_âõ. Вихідні дані для розрахунку наведено в табл. 6.

Завдання 6

В

Рис.6. Конструкція

ємнісного датчика

изначити загальну кількість пластин і чутливість ємнісного датчика, коли площа пластини S_п, максимальна ємність C_max, відстань між пластинами d, ε_r=1(діелектрик-повітря). Вихідні дані для розрахунку наведено в табл. 7.

Завдання 7

У резервуарі з водою встановлен ємнісний циліндричний датчик висо-

т

Рис.7. Ємнісний циліндричний датчик

ою H для вимірювання рівню. Ємність датчика при рівні h повинна складати C. Якщо не брати до уваги товщину ізолюючого шару, проміжок між електродами слід зробити δ. Необхідно визначити діаметри електродів d₁ і d₂ та чутливість датчика S_д. Діелектрична проникливість води ε_в = 81. Вихідні дані для розрахунку наведено в табл. 8.

Завдання 8

Розрахувати ємнісний фільтр, який працює на виході однофазного двонапівперіодного випрямляча з середньою точкою, при наступних параметрах: (вихідні дані приведені табл. 9).

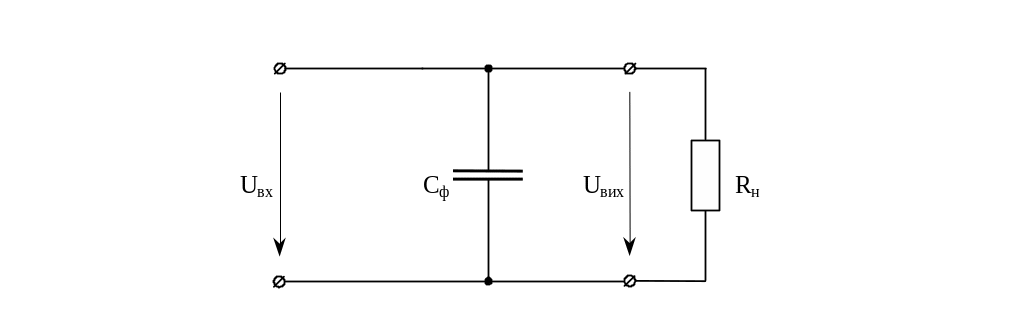

Рис.8. Ємнісний фільтр

Завдання 9

Розрахувати параметри RC - фільтра, який працює на виході трифазного однонапівперіодного випрямляча напруги при умові, що змінна складова вихідної напруги не повинна перевищувати U_{m i вих}, при наступних даних: (вихідні дані приведені табл. 10), якщо ε_вх = 0,25.

Рис.9. Схема RC - фільтра

Завдання 10

Розрахувати параметри LC - фільтра, який працює на виході однофазного двонапівперіодного мостового випрямляча напруги при умові, що змінна складова вихідної напруги не повинна перевищувати U_{m i вих}, при наступних даних: (вихідні дані приведені табл. 11).

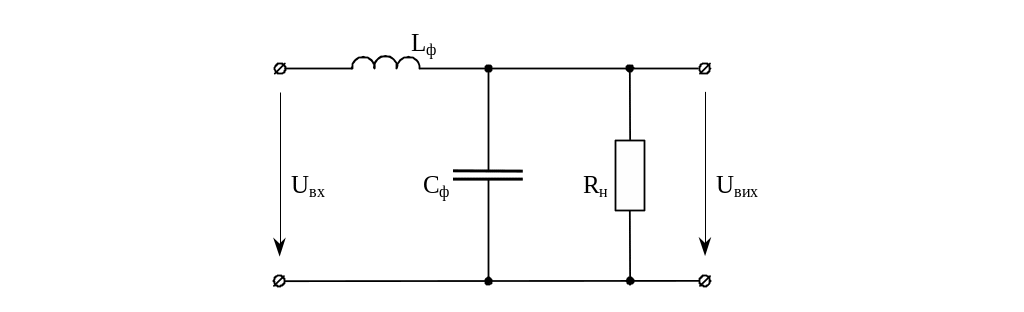

Рис.10. Схема LC - фільтра
