1. Самостоятельная подготовка к выполнению работы.

   1. Изучить показатели оценки погрешности формы и взаимного расположения поверхностей. [2]

   2. Нанести условные знаки видов допусков формы и расположения поверхности.

Таблица 6.1 – обозначение допусков формы и взаимного расположения

Знак		Знак
	Допуск прямолинейности		Допуск параллельности
	Допуск плоскостности		Допуск перпендикулярности
	Допуск круглости		Допуск соосности
	Допуск цилиндричности		Допуск пересечения осей
	Допуск формы заданной поверхности		Допуск торцевого биения

3. Изучить устройство и написать название деталей индикатора часового типа на рисунке 6.1., индикаторного нутромера на рисунке 6.2. [2], [3]

Рисунок 6.1 - индикатор часового типа

1. _____________________

2. _____________________

3. _____________________

4. _____________________

5. _____________________

6. _____________________

7. _____________________

8. _____________________

9. _____________________

10. _____________________

11. _____________________

12. _____________________

13. _____________________

14. _____________________

15. _____________________

16. _____________________

17. _____________________

1. _ _______________________

2. ________________________

3. ________________________

4. ________________________

5. ________________________

6. ________________________

7. ________________________

8. ________________________

9. ________________________

Рисунок 6.2. - Индикаторный нутромер

2. Порядок выполнения работы.

   1. Настроить легкую инструментальную стойку для определения отклонения поверхности вала от круглости. Установить вал на поверочную призму. Произвести измерения Δ в указанных преподавателем сечениях. Нанести на рисунке 6.3. координаты точек отклонения Δ. Соединить точки кривой линией.

Рисунок 6.3 – график изменения радиального биения

2. Установить деталь в биениемер, настпроить для измерений торцевого и радиального биений. Определить измерениями max и min радиального и торцевого биений. Результаты измерений нанести на эскиз рисунок 6.4. в условном и текстовом обозначении в соответствии с СТ СЭВ 368 – 76

Рисунок 6.4 – график изменения торцевого биения

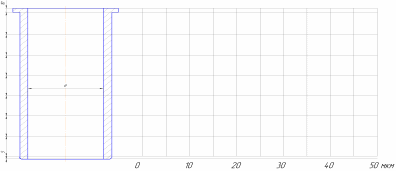

3. Настроить индикаторный нутромер для относительного измерения на размер ______. Произвести микрометраж гильзы цилиндра. Построить кривую, характеризующую износ гильзы на рисунке 6.6.

Рисунок 6.6 – график изменения износа гильзы

4. Метрологические характеристики индикаторных приборов, применяемых при измерениях занести в таблицу 6.1.

Таблица 6.1 – метрологические характеристики индикаторных приборов

№ п/п	Наименование и обозначение изучаемого средства измерения	Применяемая измерительная головка	Диапазон измерений, мм	Диапазон показаний, мм	Цена деления, мкм	Допускаемая погрешность

5. Привести рабочее место в исходное место к началу работы состояние и сдать работу преподавателю.

Задание выполнил ___________________________________________

Задание с оценкой _________ принял __________________________
