TSE 2d

Оглавление

Введение 2

1. Routine 3

2. Contrast 5

2.1. Common 5

2.2. Dynamic 7

3. Resolution 8

3.1. Common 8

3.2. iPAT – карта управления системой сканирования, подразделяется на два типа в опции PAT mode 10

3.3. Filter 11

4. Geometry 12

4.1. Common 12

4.2. Saturation – карта управления наложении сатурации(подавления сигнала ткани) 13

4.3. Navigator 15

5. System 16

5.1. Coils – карта управления принимающими катушками 16

5.2. Miscellaneous 17

5.3. Adjustments 19

5.4. Transmitter/Receiver 20

6. Physio – карта управления синхронизацией с физиологическими движениями(дыхание, сердцебиение, …) 21

6.1. Signal1 21

6.2. Cardiac – карта управления исследования сердца 23

6.3. PACE – карта включения/выключения задержки дыхания, навигатора(триггера) 24

7. Inline – карта автоматической постобработки(постпроцессинга) 26

7.1. Common 26

8. Sequence 28

8.1. Part1 28

8.2. Part2 30

Введение

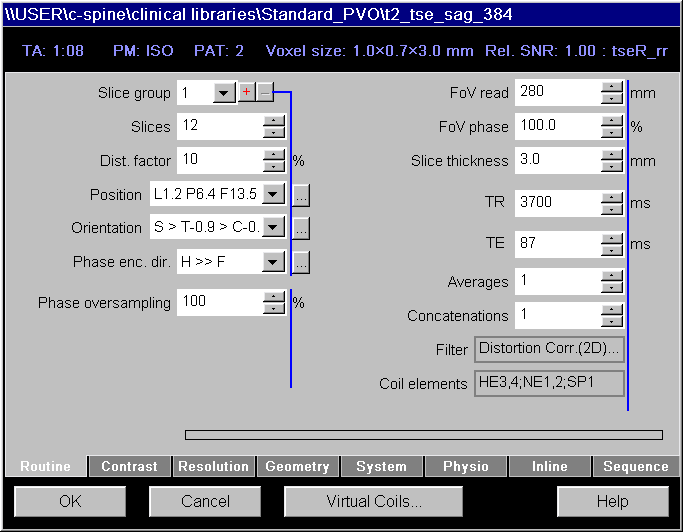

Заголовок

TA – длительность протокола исследования(время)

PM – (Positioning mode, функция управления столом) ISO – isocenter, позиция стола определяется по изоцентру

PAT – отражает наличие активированного режима ускорения сканирования в 2 раза (смотри Accel. factor PE в iPAT)

Voxel size – размер воксела

Rel. SNR – отношение сигнал/шум. Наиболее оптимально единица(1.00)

tseR-rr – название последовательности используемой в данном протоколе

Выбор параметра

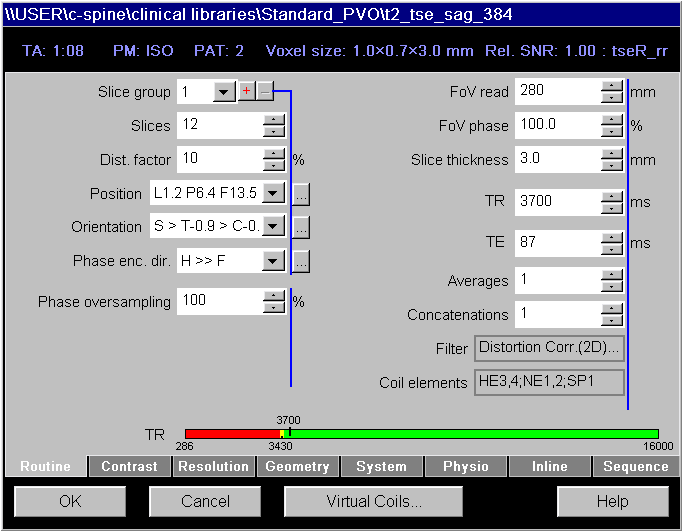

При изменении параметра внизу появляется цветная полоса указывающая на его возможные пределы значений. Зеленая полоса – параметр свободно может быть указан в этих рамках, красная полоса – параметр либо не может быть в этой области, либо повлечет изменение других параметров.

1. Routine

Slice group – группа срезов. Можно добавлять/удалять/выбирать новые группы срезов. Увеличение числа группы срезов  увеличение общего числа срезов ↑ TR и как следствие увеличение времени исследования

Slices – количество срезов в одной группе  увеличение общего числа срезов  ↑ TR и как следствие увеличение времени исследования

Dist. facor – расстояние между срезами, которое не считывается в момент исследования, задаётся в % от толщины среза. Для Т1 взвешенных изображений наиболее оптимально 30%

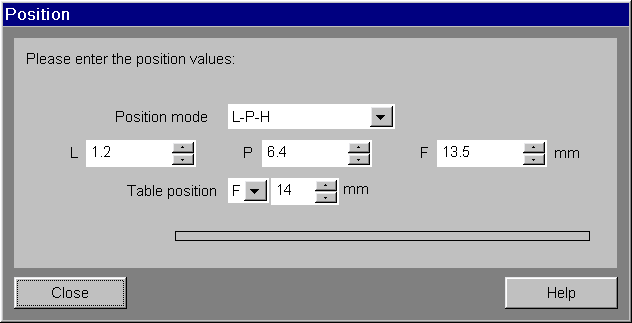

Position – позиция группы срезов

Может быть задана вручную

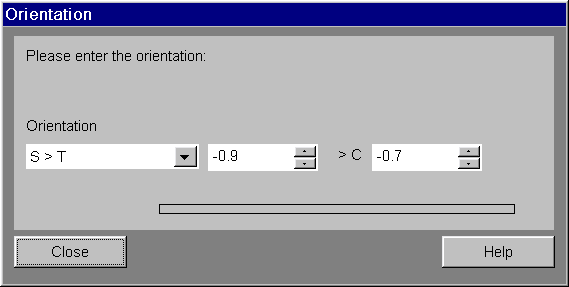

Orientation – ориентация группы срезов. Определяет направление срезвыбирающего частотного градиента(первое направление пространственного кодирования сигнала)

Может быть задана вручную

Phase enc. dir. – направление фазового кодирования сигнала(второе направление). Что бы уменьшить влияние артефактов от движений, нужно выбирать в направлении максимального движения(дыхание, движение ликвора). Например при исследовании позвоночника в сагиттальной проекции фазовое кодирование нужно устанавливать в направлении тока спинномозговой жидкости, а именно H-F(сверху вниз). В зависимости от ориентации может быть:

A-P спереди назад

H-F сверху вниз

L-R слева на право

Phase oversampling – увеличение значений  улучшение сигнал/шум, но  увеличение времени исследования. Способствует устранению артефакта наложения в направлении фазового кодирования. Для соотношения сигнал/шум и времени исследовании 100% oversampling = 1 averages. Желательно, по возможности, заменять 1 averages на 100% oversampling

FoV read (field of view) – поле зрения в направлении «не срезвыбирающего» частотно-кодирующего градиента(третье направление), чем он ↑ тем лучше соотношение сигнал/шум, но тем ↓ разрешение изображения

FoV phase – поле зрения в направлении фазового кодирующего градиента(второе направление). Определяется в % отношении от FoV read. Чем он ↑ тем лучше соотношение сигнал/шум, но тем ↓ разрешение изображения. Чем ↑ этот параметр тем ↑ время исследования.

Slice thickness – толщина среза в миллиметрах. Чем ↑ толщина среза, тем ↑ соотношение сигнал/шум

TR – время повторения. Время от подачи одного возбуждающего импульса до другого.

TE – время эхо. Время от подачи возбуждающего импульса до первого эхо сигнала, и промежутки между последующими эхо сигналами.

Соотношение TR/TE один из самых важных параметров, определяющих тип взвешенности: Т1 ВИ, Т2 ВИ и Pd ВИ

Т1 ВИ находятся в пределах соотношения TR/TE не более 700/20

Т2 ВИ находятся в пределах соотношения TR/TE не менее 2000/60

Pd ВИ находятся в пределах соотношения TR/TE не менее 700-2000/20-60

Averages – количество накопления сигнала. Если этот параметр ↑ в n раз, то сигнал/шум ↑ √n раз. Для соотношения сигнал/шум и времени исследовании 1 averages = 100% oversampling. Увеличение averages в 2 раза, увеличивает продолжительность исследования в 2 раза.

Concatenations – этот параметр увеличивает количество срезов, не увеличивая TR. Увеличение concatenations на единицу, ↑ время исследования в двое, но позволяет уменьшать TR тоже в двое. Разбивает пакет срезов на две части(если стоит 2) и последовательно считывает сигнал сначала с первой, а затем со второй части.

Filter – информационное поле указывающие на активацию различных фильтров

Coil elements – информационное поле отражающие активированные катушки
