ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
Федеральное Государственное Бюджетное образовательное учреждение высшего профессионального образования
«МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ»
(МИИТ)
Одобрено кафедрой Утверждено:
«Теоретическая и прикладная деканом факультета
механика» «Транспортные средства»
ИНЖЕНЕРНАЯ И КОМПЬЮТЕРНАЯ ГРАФИКА
Задание на контрольную работу
и методические указания
для студентов 1 курса
Специальность
190901.65. Системы обеспечения движения поездов
Москва 2013
ИНЖЕНЕРНАЯ И КОМЬЮТЕРНАЯ ГРАФИКА. Задания на контрольную работу и методические указания для студентов первого курса. Специальность 190901.65. Системы обеспечения движения поездов. – М.: МИИТ, 2013.
В пособии приводятся содержание контрольной работы по начертательной геометрии и инженерной графике, варианты заданий и краткие методические указания по их выполнению. Подробно рассматриваются примеры и последовательность выполнения заданий. Даны примеры оформления эпюров.
Содержание контрольной работы соответствует требованиям ФГОС ВПО.
Составители – д. т. н., проф. С. А. СИНИЦЫН,
– к. т. н., проф. В. И. ТАРЛЫКОВ
– к. т. н., доцент А. В. ШАПОШНИКОВ
© МИИТ 2013
ОБЩИЕ УКАЗАНИЯ И ЗАДАНИЯ
Контрольная работа по разделу курса – "Инженерная и компьютерная графика" включает 6 заданий, которые студенты выполняют простым карандашом на форматах А3 или А4 с помощью простейших чертежных инструментов или на компьютере с использованием графических редакторов "КОМПАС", "AutoCAD с последующей распечаткой чертежей на соответствующих форматах .
Студенты выполняют контрольную работу по вариантам. Номер варианта определяется по последней цифре учебного шифра студента.
Контрольная работа включает разделы курса начертательной геометрии и инженерной графики: решение позиционных задач (эпюр 1, состоящий из заданий 1 и 2); задача на взаимное пересечение поверхностей (эпюр 2 и задание 3); геометрические построения на плоскости (задание 4), построение комплексного чертежа и аксонометрии (задания 5 и 6).
Требования к выполнению контрольных заданий
1. Выполнение контрольных заданий следует начинать после усвоения соответствующих разделов курса начертательной геометрии и инженерной графики, предусмотренных рабочей программой.
2. При выполнении заданий следует уделять внимание компоновке графических изображений на поле формата. Изображения, дополнительные построения и надписи должны рационально размещаться на поле формата. В этом большую помощь оказывают черновики.
3. При обводке чертежа рекомендуются следующие толщины и типы линий:
- линии видимого контура – сплошные толстые, толщиной 0,6…0,8 мм;
- линии невидимого контура – штриховые, толщиной 0,3…0,4 мм;
- линии осевые и центровые – штрихпунктирные, толщиной 0,2…0,25 мм;
- линии связи и дополнительных построений – сплошные тонкие, толщиной 0,2…0,25 мм;
- линии рамки чертежа и основной надписи - сплошные толстые, толщиной 0,6…0,8 мм;
4. При выполнении заданий 1, 2 и 3 (эпюры 1 и 2) рекомендуется использовать цветные карандаши. При этом исходные данные изображают простым карандашом, все дополнительные построения выполняют синим или зеленым цветом, искомый результат выделяют красным цветом. Линии дополнительных построений должны оставаться на эпюре. Остальные задания выполняются простым карандашом.
5. Эпюры 1 и 2 (задания 1,2 и 3) должны иметь буквенные обозначения. На них следует указать номера и условия задач, а также, в таблице свободной формы записать исходные данные.
6. В правом нижнем углу чертежа должна быть выполнена основная надпись. На эпюрах 1 и 2 основная надпись выполняется согласно рис. 1. На чертежах заданий 4, 5 и 6 основная надпись выполняется по ГОСТ 2.104 – 2006 форма 1
.

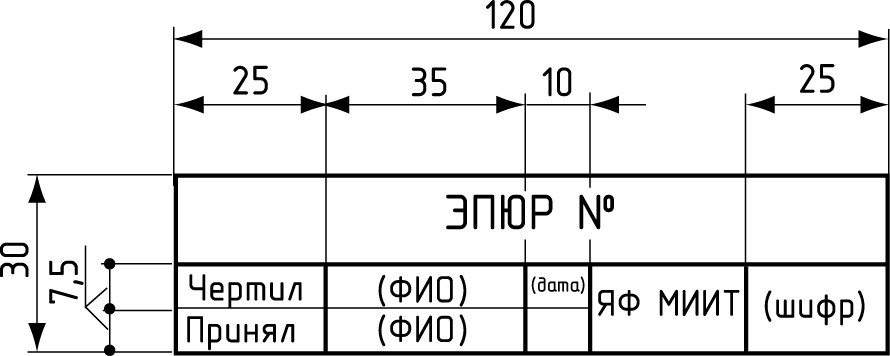

Рис. 1 Форма основной надписи для эпюров 1 и 2
7. Графа "обозначение" основной надписи для заданий 4, 5, и 6 заполняется по типу: 011.ТБб023.004, где 011- первый курс и номер контрольной работы; ТБб023 – шифр специальности и две последние цифры шифра студента; 004 – порядковый номер задания в контрольной работе. Заполнение остальных граф – см. примеры выполнения заданий 4, 5 и 6.
8. Законченную работу сброшюровать в папку в порядке № заданий. Титульный лист формата А4 выполнить согласно рис.2. . Работу сдавать на проверку в сложенном до формата А4 виде.
Рис. 2 Титульный лист контрольной работы
1. Основные позиционные задачи (эпюр 1)
Задания 1 и 2 по начертательной геометрии связаны с построением комплексного чертежа Монжа и аксонометрического чертежа (прямоугольной изометрии) [3-5].
Для решения этих задач используется пирамида, заданная координатами вершин A, B, C, D.
Десять вариантов заданий приведены в табл.1.1. Номер варианта выбирают по последней цифре учебного шифра.
Таблица 1.1
Вариант |
A(X,Y,Z) |
B(X,Y,Z) |
C(X,Y,Z) |
D(X,Y,Z) |
1 |
40,20,50 |
0,70,20 |
0,20,70 |
10,50,0 |
2 |
40,40,100 |
40,100,20 |
20,80,40 |
90,60,40 |
3 |
40,50,60 |
60,90,40 |
20,100,100 |
70,50,90 |
4 |
30,50,40 |
80,70,40 |
50,100,40 |
40,70,80 |
5 |
100,60,60 |
20,80,20 |
60,80,90 |
40,100,30 |
6 |
10,80,20 |
50,20,60 |
50,70,40 |
40,100,90 |
7 |
60,60,50 |
40,90,50 |
40,60,110 |
60,90,30 |
8 |
70,20,20 |
50,70,70 |
50,30,10 |
20,30,70 |
9 |
80,60,40 |
100,50,50 |
50,60,80 |
80,100,70 |
0 |
70,70,30 |
60,50,80 |
30,50,80 |
80,40,10 |
