МЕТОДИЧЕСКИЕ УКАЗАНИЯ
к курсовой работе по «Транспортной энергетике»
(дистанционное образование)
ОМСК - 2011
Методические указания к курсовой работе по автомобильным двигателям предназначены для студентов, обучающихся дистанционно по направлению 190700 специальности 190701 «Организация перевозок и управление на транспорте» и 190702 «Организация и безопасность движения».
Выполнение курсовой работы является завершающим этапом изучения дисциплины «Транспортная энергетика» и преследует цель систематизации и глубокого закрепления, полученных студентами знаний по автомобильным двигателям.
Основными задачами курсового проекта являются:
- получение практики применения теоретических знаний к решению практических задач проектирования и пользования литературными источниками;
- развитие творческих способностей и инициативы при решении инженерных задач в области двигателестроения;
- привитие навыков обоснованного принятия инженерных решений на основании анализа и критической оценки параметров и конструктивных особенностей существующих двигателей.
ОБЪЁМ И СОДЕРЖАНИЕ КУРСОВОЙ РАБОТЫ
Обязательным условием успешного выполнения и защиты курсовой работы по автомобильным двигателям является проведение реконструкции существующего двигателя и достижение лучших технико-экономических показателей по сравнению с прототипом.
Объем и содержание курсовой работы составляют:
Пояснительная записка:
– оглавление;
– задание на проект;
– технико-экономическое обоснование проектируемого двигателя и выбор основных параметров, необходимых для расчета двигателя;
- тепловой расчет двигателя;
- внешняя скоростная характеристика;
- сравнительная таблица основных показателей проектируемого двигателя и прототипа с кратким описанием усовершенствований и изменений, которые внесены в проектируемый двигатель по сравнению с прототипом;
- перечень использованной литературы.
2 . Индикаторная диаграмма и внешняя скоростная характеристика двигателя
ЗАДАНИЕ НА КУРСОВОЕ ПРОЕКТИРОВАНИЕ
Задание на курсовое проектирование осуществляется по таблице 1 и 2 в соответствии с двумя последними цифрами зачетной книжки.
Таблица 1
Вариант |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Тип двигателя* |
К-4 |
К-4 |
Д-4 |
К-4 |
К-4 |
Д-4 |
К-4 |
К-4 |
Д-4 |
К-4 |
Назначения двигателя* |
Л.А |
Л.А |
Г.А |
Л.А |
Г.А |
Г.А |
Л.А |
Г.А |
Г.А |
Л.А |
Число и расположение цилиндров двигателя* |
4-V |
4-р |
6-V |
4-р |
8-V |
8-V |
4-р |
8-V |
8-V |
4-р |
Расположение клапанов |
В Е Р Х Н Е Е |
|||||||||
Тип охлаждения |
В |
Ж |
Ж |
Ж |
Ж |
Ж |
Ж |
Ж |
Ж |
Ж |
Рекомендуемый прототип |
МеМЗ-968 |
МеМЗ-245 |
ЯМЗ-236 |
МЗМА-412Э |
ЗИЛ-130 |
ЗИЛ-645 |
ГАЗ-24Д |
ЗМЗ-53 |
КамАЗ-740 |
ВАЗ-2108 |
Примечания: *- Д-4- х тактный дизель; К-4 - карбюраторный 4-х тактный двигатель;
Г.А - грузовой автомобиль; Л.А-легковой автомобиль; Р - рядное расположение цилиндров; V-V- образное расположение цилиндров;
В - воздушное охлаждение; Ж- жидкостное охлаждение.
Вариант |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Задаваемые параметры Предпослед- няя цифра шифра |
|
|
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
|
|
|
9 |
|
|
|
|
|
|
|
|
|
|
Таблица 2

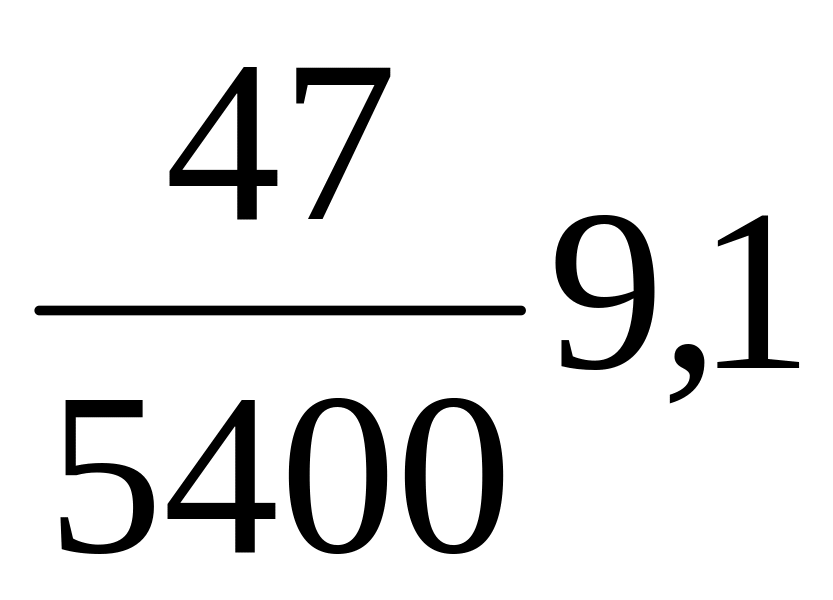

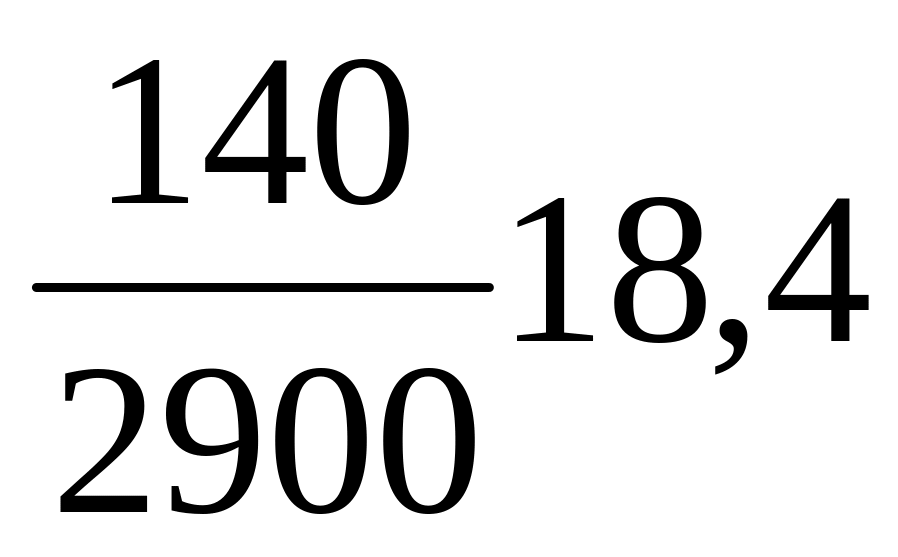

По таблице 1 (номер варианта соответствует последней цифре шифра) устанавливается прототип проектируемого двигателя, перечень деталей и систем, подлежащих расчету. По таблице 2 в соответствии с вариантом и предпоследней цифрой шифра устанавливается заданная мощность Nе, частота вращения коленчатого вала n и степень сжатия ε. Исходные величины задания Nе и n дана для номинального режима работы двигателя.
Остальные величины и коэффициенты, необходимые для проведения расчетов, устанавливаются и обосновываются студентом самостоятельно в соответствии с конструкцией двигателя.
Если студент связан по своей производственной работе с эксплуатацией, ремонтом или конструированием других типов двигателей, то ему может быть выдано на курсовое проектирование индивидуальное задание. Индивидуальное задание согласовывается с руководителем курсового проекта.
МЕТОДИКА КУРСОВОГО ПРОЕКТИРОВАНИЯ
Технико-экономическое обоснование
Выполнение курсовой работы следует начинать с детального рассмотрения материалов по существующим аналогичным с заданным двигателям. На основании изучения этих материалов должен быть проведен краткий анализ положительных и отрицательных качеств прототипа (прил. 1).
В связи с тем, что проектируемый двигатель должен иметь лучшие технико-экономические показатели, чем у прототипа, необходимо правильно наметить конструктивные мероприятия, позволяющие решить поставленную задачу.
В соответствии с намеченными конструктивными усовершенствованиями необходимо выбрать основные параметры двигателя, учитывая тенденцию их развития. В первую очередь выбираются: марка топлива, расчетный коэффициент избытка воздуха , форма камеры сгорания и отношение хода поршня к диаметру цилиндра S/D. Выбор каждого параметра должен сопровождаться обоснованием с указанием причин, по которым выбрано то или иное значение.
После проведения технико-экономического анализа, обоснования конструктивных усовершенствований и выбора исходных показателей проектируемого двигателя можно приступать к тепловому расчету.
Тепловой расчет двигателя
При выполнении теплового расчета следует обратить особое внимание на точность, так как ошибка в подсчете одного показателя влечет за собой искажение всего расчета. В связи с этим рекомендуется основные параметры теплового расчета проектируемого двигателя сопоставлять с соответствующими параметрами существующих прогрессивных двигателей аналогичного типа. При существенных отличиях расчетных параметров от сопоставляемых, расчет необходимо уточнить, а в отдельных случаях необходимо изменить и принятые для расчета величины и коэффициенты.
Тепловой расчет ведется для одного номинального режима работы двигателя.
Параметры рабочего тела
1.В соответствии с выбранным сортом топлива устанавливается его октановое число, молекулярная масса mт, химический элементарный состав по массе и низшая теплота сгорания топлива Hu.
2.Теоретически необходимое количество воздуха для сгорания 1 кг топлива, (кмоль /кг; кг/кг):
3.Количество горючей смеси для бензинового двигателя (кмоль/кг):
M1=
α*L0
+
или воздуха
для дизеля (кмоль/кг):
M1= L0 ,
где - коэффициент избытка воздуха.
4.Количество отдельных компонентов продуктов сгорания при выбранном , (кмоль/кг):
при
1
при < 1
где К - коэффициент, зависящий от отношения MHg и MCO, принимается в пределах 0,44-0,47.
При
K=0,461.
5.Общее количество продуктов сгорания, (кмоль/кг):
при > 1
при =1
при <1
Параметры процесса впуска
1.Плотность заряда на впуске (кг/м3):
к=(PК/Rв*ТК)*106,
где PК и ТК - соответственно давление и температуру заряда на впуске;
PК=P0=0,1 МПа;
TК=Т0=293К - при работе двигателя без наддува;
Р0 и Т0 - соответственно давление и температура окружающей среды;
Rв=287 (Дж/кг*град) - удельная газовая постоянная воздуха.
2.Потери давления на впуске (МПа):
где
=50…130
м/с - средняя скорость потока в наименьшем
сечении впускной системы.
Выбор значений
и
для рассчитываемого двигателя должен
быть обоснован с учетом скоростного
режима двигателя, конструктивных
особенностей впускного тракта и самого
двигателя.
3.Давление в конце впуска (МПа):
Pа=PК-Pа.
4.Коэффициент остаточных газов и их количество:
где Tr, Pr и T – соответственно температура, давление остаточных газов и температура подогрева свежего заряда (для бензиновых двигателей Tr=900…1100К, T=0…25К, для дизелей
Tr=600…900К , T=10…40К).
При выборе величины Tr необходимо учитывать, что при увеличении степени сжатия и обогащении рабочей смеси Tr снижается и возрастает при увеличении частоты вращения.
Значение T выбирается в зависимости от расположения и конструкции впускного трубопровода, быстроходности двигателя и наличия специального устройства подогрева.
Давление остаточных газов, (МПа):
а) для двигателей с выпуском в атмосферу
Pr=(1,05…1,25)P0;
б) для двигателей с газовой турбиной на выпуске
Pr=(0,75…1,0)Pк.
Выбор величины Tr, T и Pr должен быть обоснован и установлен с учетом всех конструктивных и эксплуатационных особенностей двигателя, влияющих на изменение этих величин.
5.Температура в конце впуска (К):
6.Коэффициент наполнения:
