Способы уменьшения посадки
1 – использование технологических приемов, например подтягивание нижнего слоя материала в направлении от иглы к работающему;
2 – применение специальных механизмов перемещения.
неавтомнеавтоматического
действия
В полуавтоматахВ машинах неавтоматического действия
Нижний реечный механизм
Наиболее распространенный тип.

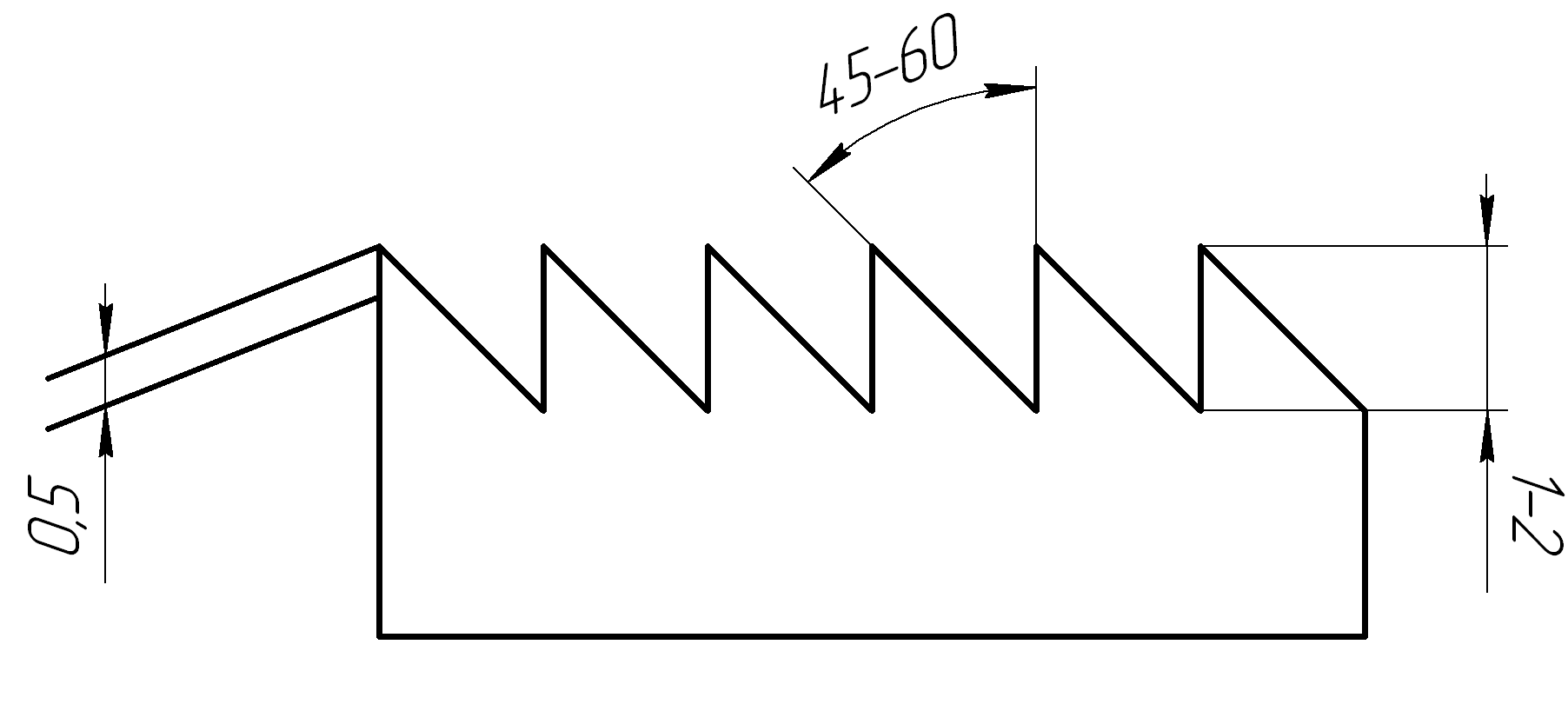

Рейка представляет собой деталь с насечкой, образующей зубья с од- носторонним наклоном под углом 45–60° (для лучшего захвата).
Во избежание повреждения материала, вершины зубьев притупляются на 0,5 мм.
Высота зубьев: h=1÷2мм (чем тоньше материал, тем высота зубьев должна быть меньше).
В большинстве швейных машин рейка располагается в прорези игольной пластины (97-А кл., 1022М кл., 51-А кл.) или сверху – в машинах потайного стежка (85 кл.).
Нижний реечный механизм применяется в машинах для стачивания вытачек, коротких швов и др.,то есть там, где маловероятно смещение материалов или к которым не предъявляют слишком высокие требования по качеству.
Достоинства:
отсутствуют ограничения скоростного режима;
очень прост в исполнении.
Недостатки:
необходимость притормаживания нижнего слоя при работе с n=5000ст/мин во избежание посадки;
ограниченность применения для труднотранспортируемых материалов.

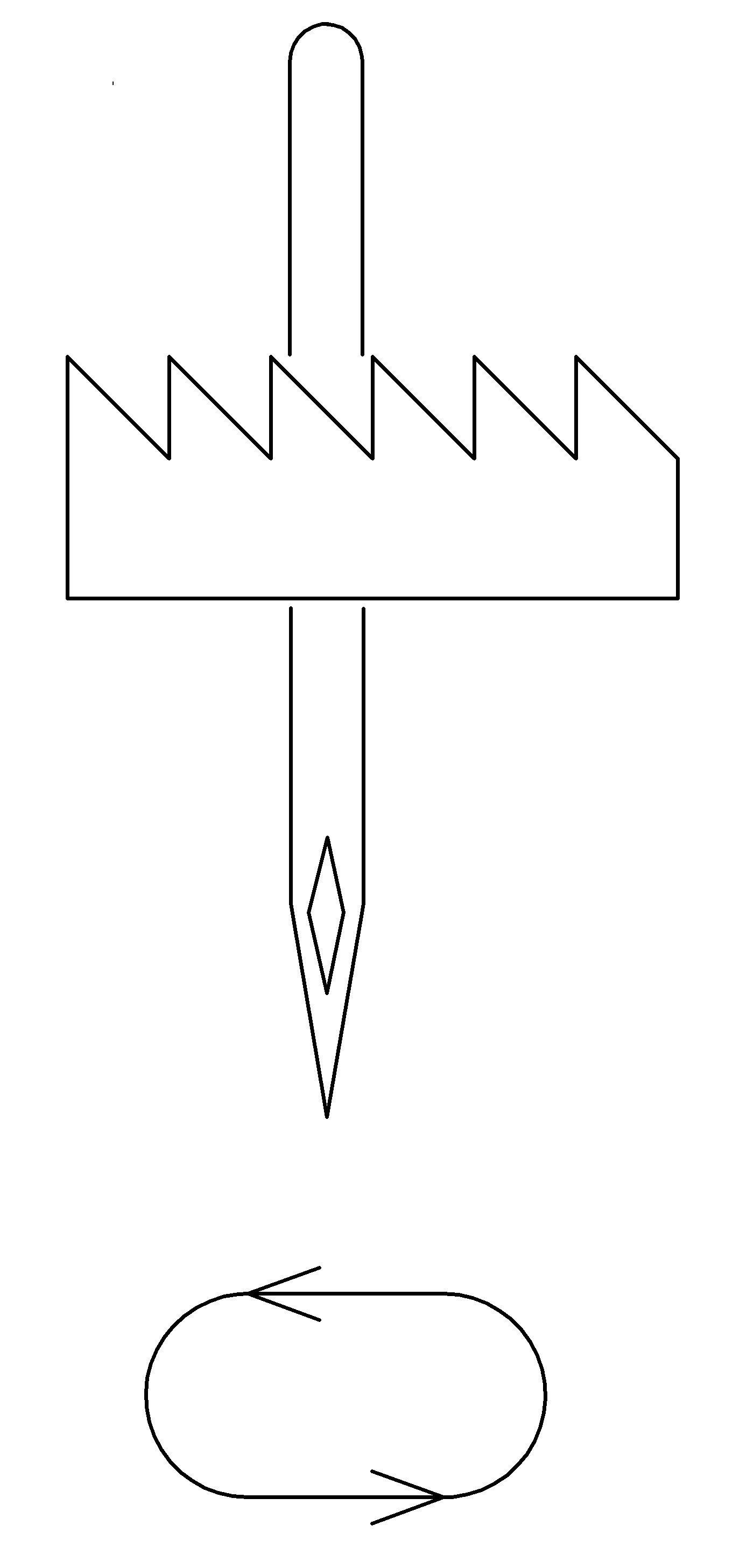

НИЖНИЙ РЕЕЧНЫЙ МЕХАНИЗМ И ИГЛА
После прокола материала игла перемещается синхронно с транспортирующей рейкой, уменьшая тем самым посадку.
Отверстие для прохода иглы выполняется в самой рейке.
Применяется для обработки застежки джинсов (для стачивания тонких материалов не эффективно, так как тонкие иглы и материалы легко деформируются).

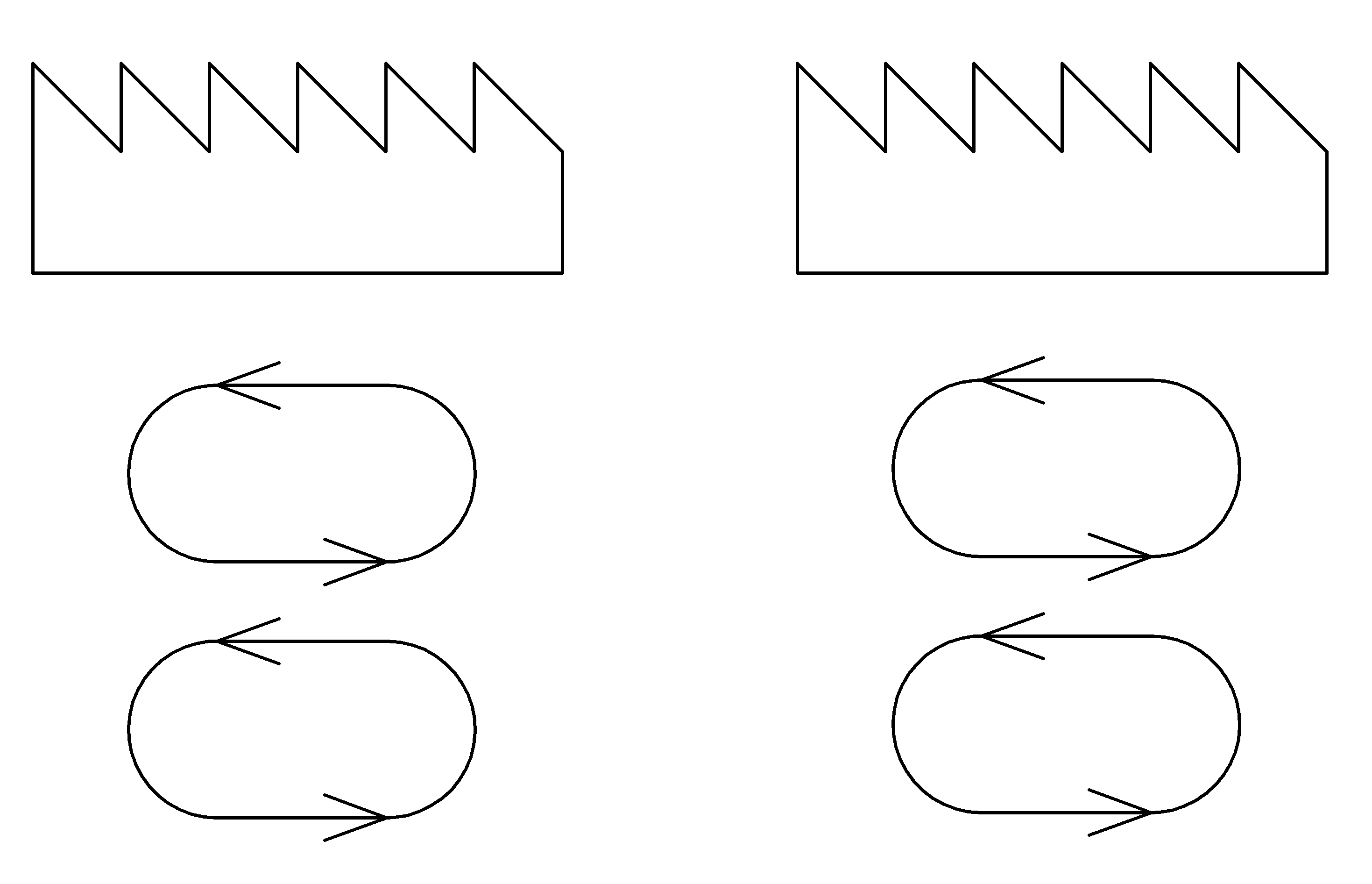

ДИФФЕРЕНЦИАЛЬНЫЙ
Механизм с двумя нижними транспортирующими с регулируемым перемещением рейками, одна из которых расположена перед иглой(1), другая за иглой(2). Если подача рейки 1 меньше, чем рейки 2, то рейка 1 тормозит перемещение нижнего слоя материала.
Дифференциальный механизм применяется в машинах челночного и цепного стежка для соединения костюмных материалов с большим содержанием синтетики и деталей с заданной посадкой (выполнения сборок, притачивания рюш, настрачивания кружев, соединения трикотажных полотен).
При установлении разделительной пластины между верхним и нижним слоями материала на уровне рейки 1, рейка 1 будет воздействовать только на нижний, а рейка 2 – на оба слоя материала. При амплитуде колебаний рейки 1 больше, чем рейки 2, обеспечивается присбаривание нижнего слоя материала.

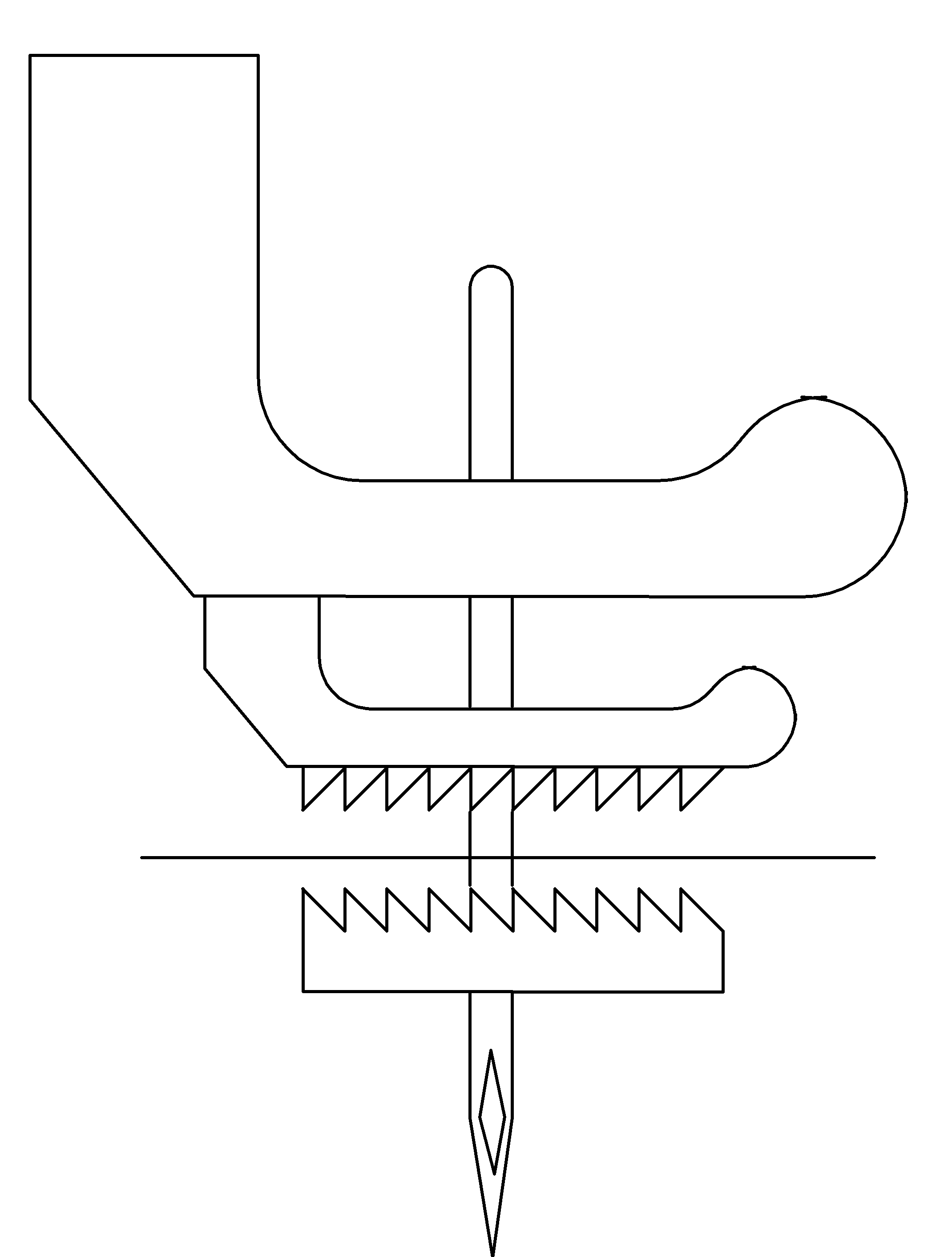

ВЕРХНИЙ И НИЖНИЙ
Применяется для соединения деталей без посадки или с заданной посадкой. Рабочими органами механизма перемещения является верхняя рейка 2, выполненная в виде прижимной лапки с насечкой на подошве и расположенная в прорези лапки 3 и нижняя транспортирующая рейка 1.
Применяется для стачивания без посадки труднотранспортируемых синтетических и плащевых материалов.
Амплитуды колебаний верхней и нижней реек одинаковы (стачивание боковых, плечевых срезов в пальто, жакетах, пиджаках, локтевых срезов рукавов, настрачивание нижнего воротника на горловину, обтачивание среза
борта, настрачиваниие тесьмы «молнии» в брюках и др.)
ВЕРХНИЙ, НИЖНИЙ И ОТКЛОНЯЮЩАЯСЯ ИГЛА
(синхронный механизм)
– тройной механизм перемещения. Перемещение осуществляется не только нижней, но и верхней рейкой (шагающей лапкой), отклоняющейся в направлении подачи материала.
