Оформление работы

1. Практическая работа № 3 «Проектирование проходок экскаватора» выполняется на одной стороне листа бумаги формата А - 4. Работа выполняется в компьютерном варианте.

2. Работа должна иметь титульный лист установленной формы (Приложение 5). На каждом листе выполняется рамка и основная надпись размером 130*15.

Указания по выполнению работы

1. Подсчет объемов работ

   1. Подсчет объема котлована

Рис.1. Продольный разрез котлована

- (согласно схеме)

m – коэффициент откоса (СНиП 12-04-2002 Часть 2.

Строительное производство) (Приложения 1, 2)

Рис.2. Поперечный разрез котлована

- (согласно схеме)

Объем котлована по формуле обелиска^

Объем котлована по упрощенной формуле

2. Подсчет объема грунта для обратной засыпки

Объем грунта для обратной засыпки, приведенной к плотному телу

Показатели первоначального и остаточного разрыхления берутся согласно данным ЕНиР Е2-1 (см. приложение 4). (ЕНиР Е2-1)

Объем грунта для обратной засыпки в рыхлом состоянии для укладки в отвал.

3. Подсчет объема грунта на вывоз автотранспортом

Объем грунта, подлежащего отвозке (лишний грунт), приведенный к плотному телу

Объем грунта, подлежащего отвозке в рыхлом состоянии

2. Выбор схемы разработки грунта в котловане

При разработке неглубоких котлованов применяется экскаватор с оборудованием обратная лопата.

Рис.3. Схемы разработки грунта экскаватором торцевыми проходками: а, б – торцевые несимметричные, в – торцевая симметричная, г – торцевая уширенная с движением по зигзагу, д – торцевая уширенная с движением параллельными ходами.

Рис.4. Схемы разработки грунта экскаватором боковыми проходками а – боковая закрытая, б – боковая открытая

По условию задания на проектирование лишний грунт из котлована частично отвозится автотранспортом, а грунт для обратной засыпки остается во временных отвалах. Выберем такую схему разработки грунта, при которой отвалы во время разработки выемки возможно расположить вдоль длинных сторон котлована, а грунт из средней части котлована будет вывозиться автотранспортом.

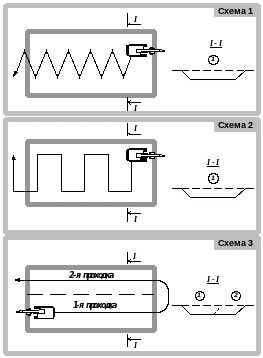

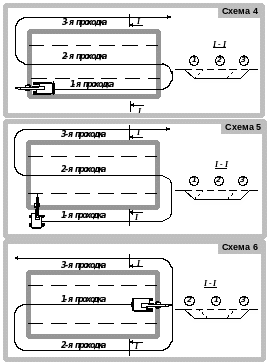

Рис.5. Схемы разработки грунта в котловане

3. Проектирование проходок экскаватора

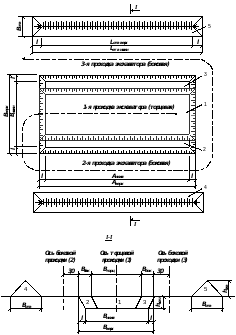

Рис. 6. План и разрез котлована и отвалов

4. Расчет параметров проходок и отвалов

4.1 Параметры проходок

Ширина боковой проходки:

Ширина торцевой проходки:

4.2 Параметры отвалов

Площадь сечения траншеи 2 (3):

Площадь сечения отвала 4 (5):

Высота отвала

т – коэффициент откоса насыпного грунта;

Ширина отвала

Длина отвала в центре тяжести

Длина отвала по верху

Длина отвала по низу

Приложения Приложение 1. Допускаемая крутизна откосов

(СНиП 12-04-2002, п.5.2.6).

Допускаемая крутизна откосов, при производстве работ связанных с нахождением работников в выемках с откосами без креплений в насыпных, песчаных и пылевато-глинистых грунтах выше уровня грунтовых вод (с учетом капиллярного поднятия) или грунтах, осушенных с помощью искусственного водопонижения

Таблица 1.1

№ п. п.	Виды грунтов	Крутизна откоса (отношение его высоты к заложению) при глубине выемки, м, не более
		1,5	3,0	5,0
1.	Насыпные неслежавшиеся	1:0,67	1:1	1:1,25
2.	Песчаные	1:0,5	1:1	1:1
3.	Супесь	1:0,25	1:0,67	1:0,85
4.	Суглинок	1:0	1:0,5	1:0,75
5.	Глина	1:0	1:0,25	1:0,5
6.	Лессовые	1:0	1:0,5	1:0,5

Примечание: При напластовании различных видов грунта крутизну откосов назначают по наименее устойчивому виду от обрушения откоса;
