Циклическое архивирование значений процесса
Введение
Циклическое архивирование значений процесса начинается сразу после запуска режима исполнения. Сбор значений процесса и их запись в архивную базу данных выполняется непрерывно с заданным циклом. Циклическое архивирование прекращается при выходе из режима исполнения.
Режим работы

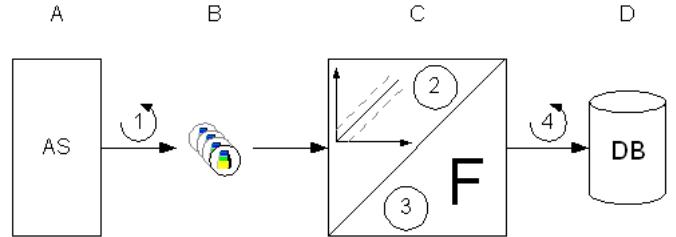

Рис.8.2.
В WinCC (B) теги процесса соответствуют определенным значениям процесса в памяти системы автоматизации (A). Цикл сбора (1) определяет моменты времени, когда значения процесса считываются из памяти системы автоматизации.
Компонент исполнения архивной системы (C) обрабатывает значения процесса:
• от того, каким образом сконфигурирована система архивирования зависит, архивируется ли данное значение процесса. Например, значение процесса может архивироваться только в том случае, если оно изменилось на определенную величину в абсолютном или относительном выражении (2);
• функция архивирования (3) определяет, каким образом должны обрабатываться полученные значения процесса. Например, они могут усредняться.
Цикл архивирования (4) определяет моменты времени, когда обработанные значения процесса записывается в архивную базу данных (D).
Циклическое выборочное архивирование значений процесса
Введение
В режиме исполнения циклическое выборочное архивирование значений процесса начинается после того, как происходит стартовое событие. После начала архивирования сбор значений процесса и их запись в архивную базу данных происходит непрерывно с заданным циклом, как при циклическом архивировании и прекращается либо после того, как происходит событие останова, либо при выходе из режима исполнения. Когда происходит событие останова, последнее полученное значение процесса также архивируется.
Режим работы
Рис.8.3.
В WinCC (B) теги процесса соответствуют определенным значениям процесса в памяти системы автоматизации (A). Архивирование значений процесса начинается после того, как происходит стартовое событие (1). Цикл сбора (2) определяет моменты времени, когда значения процесса считываются из памяти системы автоматизации.
Компонент исполнения архивной системы (C) обрабатывает значение процесса:
• от того, каким образом сконфигурирована система архивирования
зависит, архивируется ли данное значение процесса. Например,
значение процесса может архивироваться только в том случае, если оно изменилось на определенную величину в абсолютном или относительном выражении (3);
• функция архивирования (4) определяет, каким образом должны обрабатываться полученные значения процесса. Например, они могут усредняться.
До тех пор пока не происходит событие останова (6), цикл архивирования (5) определяет моменты времени, когда обработанные значения процесса записываются в архивную базу данных (D).
Ациклическое архивирование значений процесса
Введение
В режиме исполнения при ациклическом архивировании текущие значения процесса заносятся в архивную базу тогда, когда происходит стартовое событие или изменяется значение тега процесса. Ациклическое архивирование значений процесса заканчивается при выходе из режима исполнения.
Режим работы

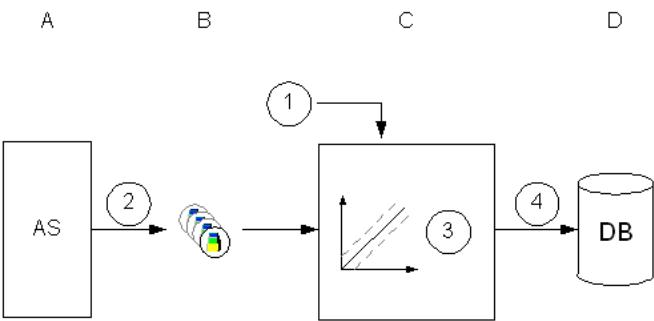

Рис.8.4.
В WinCC (B) теги процесса соответствуют определенным значениям процесса в памяти системы автоматизации (A). При изменении значения тега процесса или возникновении стартового события (1), значение процесса считывается из памяти системы автоматизации (2).
Компонент исполнения архивной системы (C) обрабатывает значение процесса:
• от того, каким образом сконфигурирована система архивирования зависит, архивируется ли данное значение процесса. Например, значение процесса может архивироваться только в том случае, если оно изменилось на определенную величину в абсолютном или относительном выражении (3).
После обработки фактическое значение процесса записывается в архивную базу данных (D) (4).
