Работа с составными объектами
Введение
Объекты из Object Palette [Палитры объектов] можно объединить в группу (grouр) или пользовательский объект (customized object). Кроме того, группу или пользовательский объект можно помещать в библиотеку проекта и затем использовать его в качестве объекта библиотеки (library object) в других кадрах процесса или проекта.
Объект

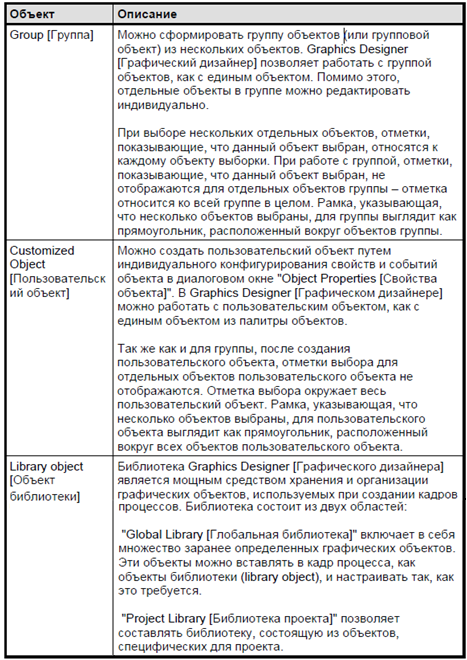

Рис.7.21.
Работа с пользовательскими объектами
Введение
Можно создать пользовательский объект (англ. customized object) путем индивидуального конфигурирования свойств и событий объекта в диалоговом окне "Object Properties [Свойства объекта]" Graphics Designer [Графический дизайнер] позволяет работать с объектом пользователя, как с единым объектом из палитры объектов. Так же как и для объектов группы (group), после создания пользовательского объекта отметки выбора для отдельных объектов пользовательского объекта не отображаются. Отметка выбора окружает весь пользовательский объект. Рамка, указывающая, что несколько объектов выбраны, для пользовательского объекта выглядит как прямоугольник, расположенный вокруг всех объектов пользовательского объекта.
Обратите внимание на следующие особенности при работе с пользовательскими объектами:
• нельзя воспользоваться функцией "Undo [Отменить]" для редактирования пользовательского объекта;
• при создании пользовательского объекта сконфигурированные события отдельных объектов удаляются;
• если при выходе из режима редактирования ни один объект не был выбран, пользовательский объект не создается (удаляется). В пользовательский объект импортируется только тот объект, который был выделен при выходе из режима редактирования;
• в пользовательском объекте не поддерживается назначение “горячих” клавиш и определение TAB-последовательности [табуляции] (англ.TAB sequence);
• если в пользовательский объект включен групповой индикатор состояния (group display), то для такого объекта можно использовать атрибуты "group value [групповое значение]", "group relevant [имеющий отношение к группе]" и"bit pattern group display [битовая комбинация группового индикатора состояния]" – для фиксации и квитирования состояний.
Примечание:
Текстовые свойства текстового объекта должны быть динамическими, для того чтобы выполнялись изменения, инициированные внешним источником, например, чтобы работала функция изменения языка.
Краткое описание элементов управления WinCc и дополнительных элементов управления
Введение
ActiveX Controls [Элементы управления ActiveX] служат для визуализации и контроля за измеряемыми значениями и системными параметрами. Определив соответствующую динамику для этих элементов, их можно использовать для управления процессом.
WinCC Controls [Элементы управления WinCC] и Symbol Library [Библиотека символов] устанавливаются во время инсталляции WinCC.
Обзор
Подробное описание элементов управления, перечисленных ниже, можно посмотреть с помощью ссылок на панели меню.

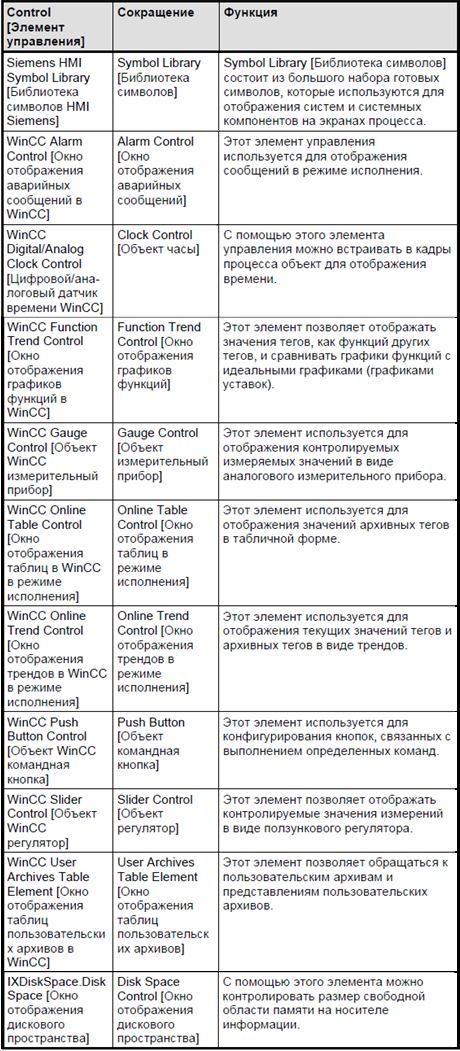

Рис.7.22.
AutoDesk Volo View Control [Окно отображения файлов CAD]
Этот элемент управления позволяет отображать на экране процесса файлы CAD формата DXF. Файлы DXF, например, могут быть созданы в программе EPLAN или AutoCAD.
ЛЕКЦИЯ №8
Архивирование значений процесса
Основные сведения об архивировании значений процесса
Введение
Назначением системы архивирования значений процесса является сбор, обработка и архивирование данных, поступающих от промышленной установки. Полученные таким образом данные могут использоваться для выявления ключевых управленческих и технологических критериев, которые бы позволяли оценить работу установки.
Режим исполнения
В режиме исполнения значения процесса, которые необходимо архивировать, собираются, обрабатываются, а, затем, сохраняются в архивной базе данных. В режиме исполнения можно вывести и посмотреть текущие или архивные значения процесса в виде тренда или в виде таблицы. Кроме того, архивные значения процесса можно распечатать в виде журнала.
Конфигурирование
Конфигурирование параметров архивирования осуществляется в редакторе Tag Logging [Регистрация тегов]. В этом редакторе конфигурируются архивы значений процесса и вторичные архивы архивы, определяются циклы сбора и архивирования данных, а также выбираются те значения процесса, которые необходимо архивировать.
В Graphics Designer [Графическом дизайнере] можно сконфигурировать элементы управления ActiveX для отображения данных процесса в режиме исполнения. Выводить данные на экран можно в виде трендов и таблиц.
При конфигурировании в Report Designer [Дизайнере отчетов] определяется в каком виде архивные данные процесса выводятся в журнал регистрации данных. Значения процесса в журнале регистрации данных могут быть представлены в табличной форме или в виде тренда.
Применение
Вы можете использовать архивированные значения процесса для решения следующих задач:
•своевременное обнаружение опасных состояний и условий, приводящих к неисправностям;
• повышение производительности;
• улучшение качества продукции;
• оптимизация циклов технического обслуживания;
• документирование изменения значений процесса.
