Работа с проектами

Редакторы и функции WinCC Explorer [Проводника WinCC]

Введение

В навигационном окне WinCC Explorer [Проводника WinCC] можно посмотреть список установленных редакторов и функций WinCC. Редактор являющийся опцией WinCC, видим в навигационном окне только в том случае, если данная опция установлена.

Некоторые инструменты и опции WinCC не отображаются в WinCC Explore [Проводнике WinCC]. Эти инструментальные средства можно вызвать командой "WinCC" > "Tools [Сервис]" из папки "Simatic" меню Windows Start [Пуск]. Существуют также опции WinCC, которые можно вызвать независим от WinCC, более подробную информацию можно найти в справке по отдельным опциям.

Вызов редактора

Вызвать редактор из WinCC Explorer [Проводника WinCC] можно следующими способами:

• из контекстного меню в окне данных или в навигационном окне;

• щелкнув дважды мышью в навигационном окне по редактору;

• из меню "Редакторы" в строке меню.

Список редакторов и функций

В двух следующих таблицах приведены все редакторы и функции, вызываемые из WinCC Explorer [Проводника WinCC].

Таблицы содержат следующие поля:

• Объект: имя редактора или функции в WinCC Explorer [Проводнике WinCC].

• Применение: информация о том, для чего используется объект.

• Интерактивная справка: в этом поле перечисляются соответствующие разделы WinCC Information System [Справочной системы WinCC], в которых содержится более подробная информация об объекте.

• Средства импорта/экспорта: перечисляются средства импорта и экспорта данных.

• Изменение языка: информация о возможности настройки иностранных языков для объекта.

• Настройка в режиме исполнения: приводится информация о том, может ли объект использоваться, во время выполнения проекта. Сведения об ограничениях на конфигурирование в режиме исполнения можно найти в разделе "Online Configuration [Проектирование в режиме исполнения]" и в описании редакторов.

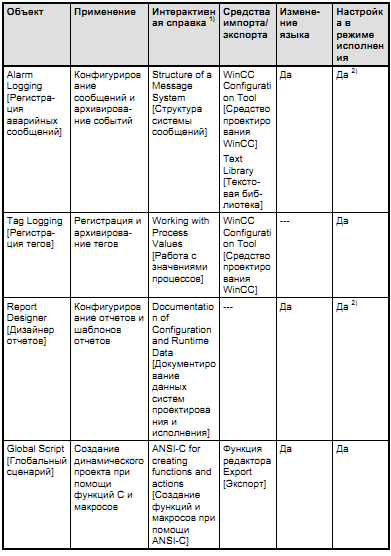

Рис.7.1.

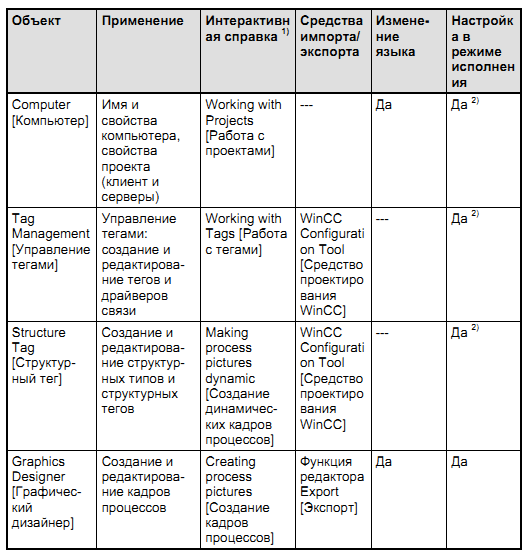

Рис.7.2.

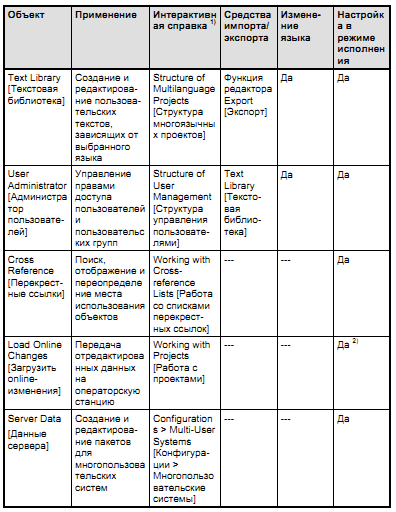

Рис.7.3.

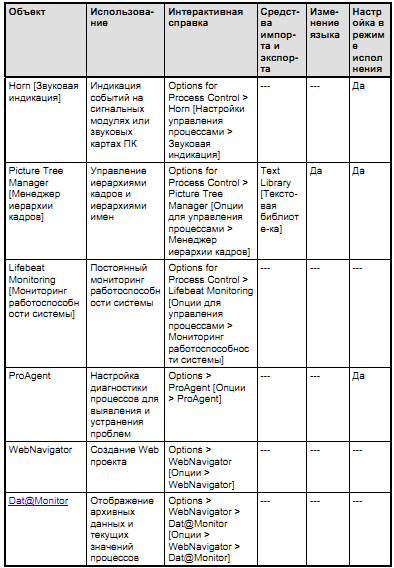

Рис.7.4.

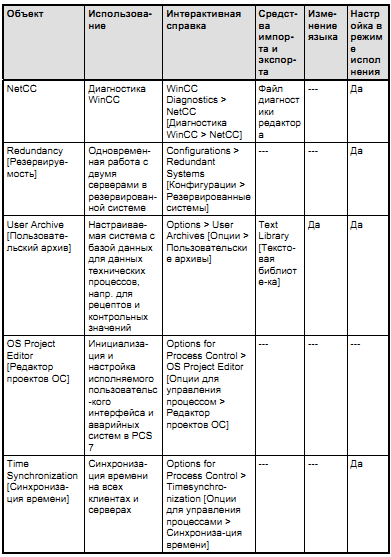

Рис.7.5.

Использование тегов

Соединение между WinCC и системой автоматизации устанавливается с помощью коммуникационных драйверов или драйверов связи. Данные, созданные системой автоматизации или проектом WinCC, передаются с помощью тегов.

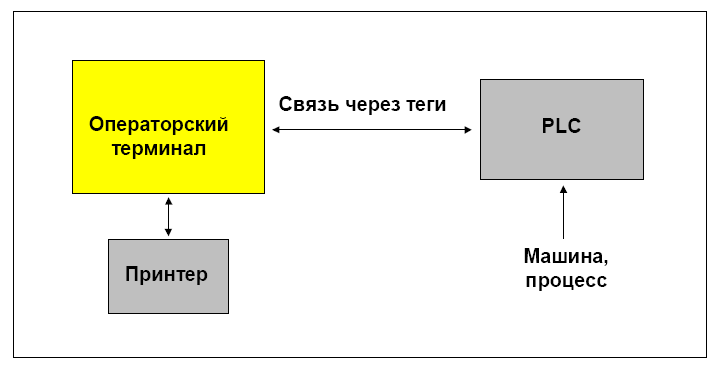

Рис.7.6.

Tag Management (Управление тегами)

Введение

Подсистема Tag Management [Управление тегами] предназначена для администрирования тегов и коммуникационных драйверов, которые используются в проекте. Tag Management [Управление тегами] можно запустить из навигационного окна WinCC Explorer [Проводника WinCC].

Использование

В WinCC теги, получающие значения от процесса, считаются внешними тегами или тегами процесса. Для тегов процесса Tag Management [Управление тегами] определяет коммуникационный драйвер, посредством которого WinCC соединяется с системой автоматизации, а также параметры обмена данными. Соответствующие теги создаются в папке этого коммуникационного драйвера.

Теги, не получающие значений от процесса, называются "внутренними тегами" и создаются в папке "Internal Tags [Внутренние теги]".

Для наглядного представления тегов в Tag Management [Управление тегами] их можно объединять в группы.

В компоненте Tag Management [Управление тегами] созданные теги организуются в структуру папок, навигация по которой аналогична навигации по папкам Windows.

Окно навигации

Подсистема Tag Management [Управление тегами] отображается в окне навигации WinCC Explorer [Проводника WinCC].

Внутренние теги и группы тегов находятся в папке "Internal Tags" ["Внутренние теги"].

Для каждого установленного коммуникационного драйвера WinCC создает в Tag Management [Управлении тегами] новую папку. Она содержит модуль канала, его соединения, а также соответствующие группы тегов и теги процесса.

Теги

Введение

В WinCC передача данных осуществляется с помощью тегов. Тег имеет адрес данных и символьное имя, которое используется в проекте. Адрес данных применяется при работе с системой автоматизации.

WinCC работает с двумя видами тегов:

• теги процесса;

• внутренние теги.

Определение

Тег – это переменная scada системы, которая имеет символьное имя и определенный тип данных. Значение тега изменяется во время исполнения программы PLC.

Теги, связанные с PLC называются глобальными (теги процесса). Теги, не связанные с PLC называются локальными (внутренние теги).

Глобальные теги

Тег, связанный с PLC занимает в PLC определенное адресное пространство, доступное для чтения и записи из операторского терминала и PLC.

Локальные теги

Локальные теги не связаны с PLC. Они доступны только в пределах операторского терминала. Вы можете создавать локальные теги, например, Для того чтобы оператор мог вводить на операторском терминале значения уставок.

Для организации тегов можно использовать два следующих типа объектов:

• группа тегов;

• структурные типы.

Соглашение об именовании

Определяя имена тегов, Вы должны соблюдать определенные соглашения:

• в рамках одного проекта теги должны иметь уникальные имена. При создании имен тегов символы верхнего и нижнего регистра не различаются;

• длина имени тега не должна превышать 128 символов. Для структурного тега, это ограничение распространяется на все выражение "имя структурного тега + точка + имя элемента структурного тега";

• в именах тегов не допускается использование некоторых символов. Список этих символов приведен в WinCC Information System [Справочной системе WinCC] в разделе "Working with projects [Работа с проектами]" >"Authorized characters [Допустимые символы]".

Замечание:

Не допускаются имена тегов, начинающиеся с символа '@'. Теги с префиксом @ создаются только WinCC и PCS7.

Замечание:

WinCC различает верхний и нижний регистр символов в проекте. Поэтому при изменении в именах тегов регистра символов, необходимо соответствующим образом изменить и проект.

Обновление тегов

Для тегов процесса текущие значения процесса передаются в режиме исполнения по соединению между WinCC и системой автоматизации. В этом случае WinCC имеет доступ к области данных системы автоматизации, заданной в свойствах тега. После передачи, текущее значение тега процесса становится доступным для дальнейшего использования и оценки в компоненте WinCC Tag Management [Управлении Тегами]. Возможен и обратный процесс записи данных из WinCC в систему автоматизации.

В WinCC определяется частота передачи данных и период обновления отображений. Во время конфигурирования не забывайте, что периодическое обновление тегов влияет на системную нагрузку системы и может негативно сказываться на производительности.
