Требования к оформлению
Форма титульного листа к пояснительной записке приведена на рисунке 1. Пояснительную записку оформляют на бумаге форматом А4 на одной стороне листа. Записка пишется от руки или печатается.
Текст пояснительной записки делится на разделы и подразделы, которые должны соответствовать методическим указаниям данного пособия.
Санкт-Петербургский государственный
университет сервиса и экономики
Кафедра «Технология обслуживания
транспортных средств»
Пояснительная записка к контрольной работе по дисциплине
"Типаж и эксплуатация технологического оборудования"
«Наименование темы»
Студент группы 45 Иванов А.А.
(подпись)
Руководитель доцент Петров С.А.
(подпись)
Задание защищено с оценкой « »
Дата « » ____________ 20____ г.
Санкт-Петербург
20____
Приложение Б
Параметры трапецеидальной по ГОСТ 24737-81

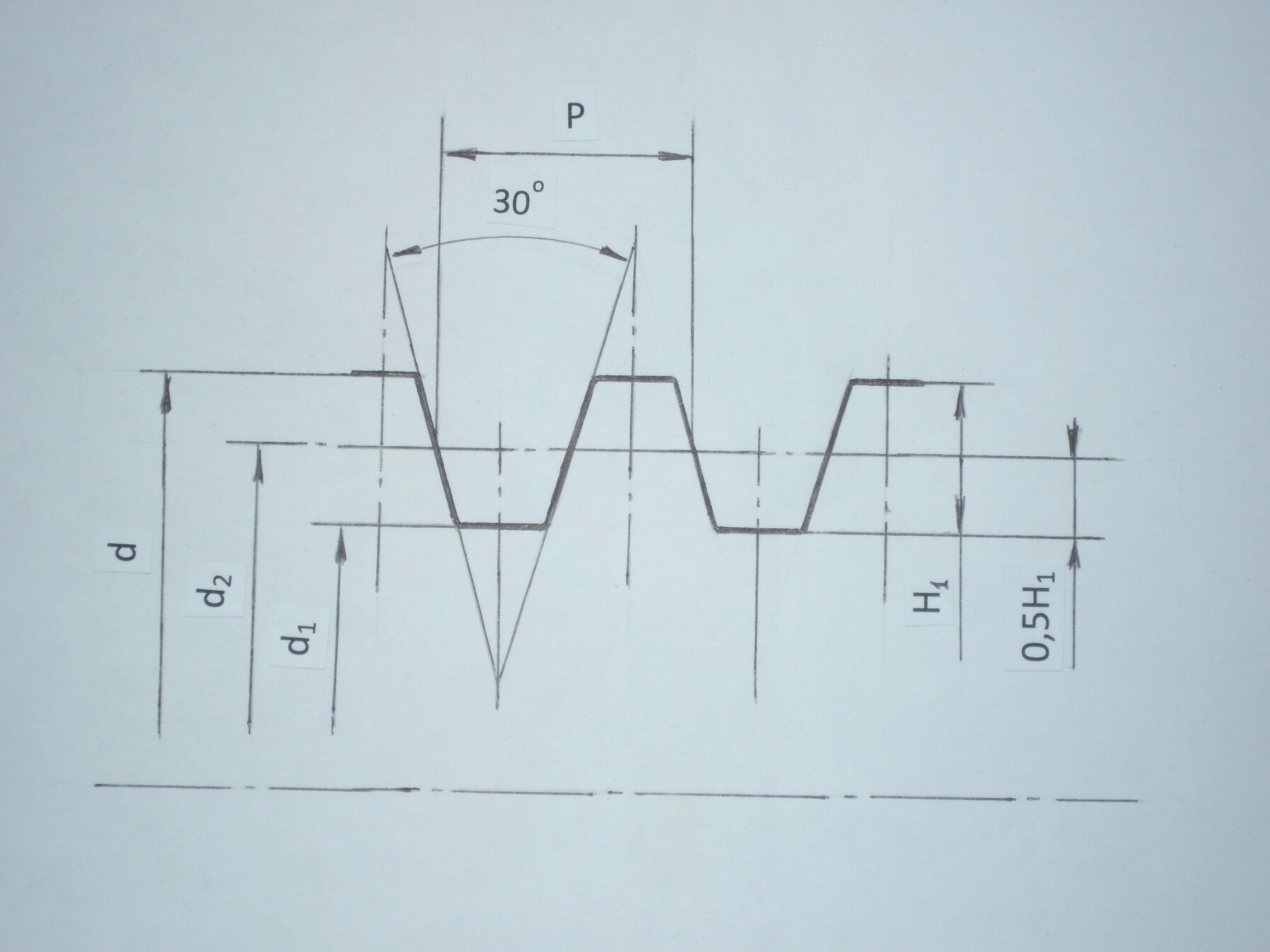

Параметры трапецеидальной резьбы указаны на рисунке Б.1.
d – наружный диаметр резьбы винта и гайки; d1 – внутренний диаметр резьбы винта и гайки; d2 – средний диаметр резьбы винта и гайки; Н1- рабочая высота профиля резьбы, Н1 = d – d1; d = d2 + 0,5Н1; d1 = d2 – 0,5Н1; Н1 = 0,5Р.
Рис. Б.1. Параметры трапецеидальной резьбы
Таблица Б.1
Диаметры и шаги трапецеидальной резьбы по ГОСТ 24737-81
Наружный диаметр d |
14 |
16-20 |
22-28 |
30-36 |
38-42 |
44 |
46-52 |
55- 60 |
65- 80 |
85- 95 |
100-110 |
Шаг P |
2;3 |
2;4 |
2;3; 5;8 |
3;6; 10 |
3;6; 7;10 |
3;7; 8;12 |
3;8; 10 |
3;8;9; 12;14 |
4;10; 16 |
4;5;12 18;20 |
4;5; 12;20 |
Приложение В
Технические данные асинхронных двигателей переменного тока серии ra
Тип двигателя |
Рн, кВт |
Масса, кг |
nн, об/мин |
КПД, % |
1 |
2 |
3 |
4 |
5 |
RA71A2 |
0,37 |
5 |
2800 |
71 |
RA71B2 |
0,55 |
6 |
2850 |
74 |
RA71A4 |
0,25 |
5 |
1325 |
62 |
RA71B4 |
0,37 |
6 |
1375 |
66 |
RA71A6 |
0,18 |
6 |
835 |
48 |
RA71B6 |
0,25 |
6 |
860 |
56 |
RA80A2 |
0,75 |
9 |
2820 |
74 |
RA80B2 |
1,1 |
11 |
2800 |
77 |
RA80A4 |
0,55 |
8 |
1400 |
71 |
RA80B4 |
0,75 |
10 |
1400 |
74 |
RA80A6 |
0,37 |
8 |
910 |
62 |
RA80B6 |
0,55 |
11 |
915 |
63 |
RA90S2 |
1,5 |
13 |
2835 |
79 |
RA90L2 |
2,2 |
15 |
2820 |
82 |
RA90S4 |
1,1 |
13,5 |
1420 |
77 |
RA90L4 |
1,5 |
15,5 |
1420 |
78,5 |
RA90S6 |
0,75 |
13 |
935 |
70 |
RA90L6 |
1,1 |
15 |
925 |
72 |
RAI00L2 |
3 |
20 |
2895 |
83 |
RAIOOLA4 |
2,2 |
22 |
1420 |
79 |
RAI00LB4 |
3 |
24 |
1420 |
81 |
RAI00L6 |
1,5 |
22 |
925 |
76 |
RA112M2 |
4 |
41 |
2895 |
84 |
RA112M4 |
4 |
37 |
1430 |
85,5 |
RA112M6 |
2,2 |
36 |
960 |
78 |
RA112M8 |
1,5 |
36 |
700 |
73 |
RAI32SA2 |
5,5 |
43 |
2880 |
89 |
RAI32SB2 |
7,5 |
49 |
2890 |
89 |
RA132S4 |
5,5 |
45 |
1450 |
85 |
RA132M4 |
7,5 |
52 |
1455 |
83 |
RA132S6 |
3 |
41 |
960 |
79 |
RA132MA6 |
4 |
50 |
960 |
80 |
RA132MB6 |
5,5 |
56 |
950 |
82 |
RA132S8 |
2,2 |
65 |
720 |
70 |
RA132M8 |
3 |
73 |
715 |
70 |
RA160MA2 |
11 |
112 |
2940 |
87,5 |
RA160MB2 |
15 |
116 |
2940 |
90 |
RA160L2 |
18,5 |
133 |
2940 |
90 |
RA160MA4 |
11 |
110 |
1460 |
88,5 |
RA160ML4 |
15 |
129 |
1460 |
90 |
RA160M6 |
7,5 |
110 |
970 |
87 |
RA160ML6 |
11 |
133 |
970 |
88,5 |
RA160MA8 |
4 |
107 |
730 |
84 |
RA160MB8 |
5,5 |
112 |
730 |
84 |
RA160L8 |
7,5 |
131 |
730 |
85 |
RA180M2 |
22 |
147 |
2940 |
90,5 |
RA180M4 |
18,5 |
149 |
1460 |
90,5 |
RA180L4 |
22 |
157 |
1460 |
91 |
RA180L6 |
15 |
155 |
970 |
89 |
RA180L8 |
11 |
145 |
730 |
87 |
RA200LA2 |
30 |
170 |
2950 |
92 |
RA200LB2 |
37 |
230 |
2950 |
92 |
RA200L4 |
30 |
200 |
1475 |
91 |
RA200LA6 |
18,5 |
182 |
970 |
87 |
RA200LB6 |
22 |
202 |
970 |
87 |
RA200L8 |
15 |
202 |
730 |
88 |
