Сборка антенн
Мачта готова, теперь наступает особенно приятная работа по сборке антенн. Начинаю с антенны на 40 м — N3L. Открываю коробку, достаю содержимое, раскладываю в нужной последовательности комплектующие, метизы, элементы. Приятно удивлен, элементы сгруппированы и подписаны, мелочь расфасована, присутствует инструкция.
Хотя продавец поставил полный комплект для самостоятельной сборки, документацию было бы неплохо доработать. После первого прочтения инструкции, мелочи - не ясны. Слегка напрягаю мозги, включаю логику и-и-и… все идет как по маслу! Конструкция траверсы состоит из шести секций разного диаметра. Крепление выполняется с помощью болтов. Места, где трубы одинакового диаметра используются вспомогательные втулки. На концах и в средней части траверсы закрепляются скобы, а уже к ним, через изоляторы, крепятся элементы с помощью хомутов. Именно их буду «наживлять» сразу при сборке БУМ-а, чтобы не терять время при окончательной сборке антенны.
Собираю траверсу, секции промаркированы и указаны направления сборки, в этой последовательности двигаюсь. Отверстия на секциях траверсы (A,B,C,D,E,F) и втулках (J1,J2,J3) совпадают «тютелька в тютельку», приятно работать когда нет необходимости доводить что-либо . Вставляю болты, закручиваю гайки не напрягаясь, все быстро и удобно. Теперь крепежные пластины. Собираются они взаимно перпендикулярно, с помощью U-образных шпилек к горизонтальной пластине крепится БУМ, к вертикальной пластине аналогично крепится трубостойка.
На сборку траверсы уходит минут двадцать. Еще раз проверяю и откладываю полуфабрикат в сторону. Далее — элементы. Здесь сложно ошибиться, от середины к концам, все симметрично, наращиваю телескопическую конструкцию, заклепываю. Надеваю изоляторы, для последующего крепления к БУМ-у, половинки пока не соединяю, это буду делать при окончательной сборке антенны. Перехожу к следующему, каждый последующий собираю быстрее предыдущего. Еще полчаса и элементы готовы.
Качество нравится, при вставке труб методом телескопа, диаметр труб подобран идеально, практически не оставляет люфта в соединениях, фаски сняты, нет задиров после механической резки концов, замечательный материал. Замешательство…, остались лишние заклепки, сначала думал, не вся работа выполнена, все перепроверил, оказывается это еще одна приятная неожиданность. В комплекте предусмотрены дополнительные заклепки, видимо на случай преодоления форс-мажорных ситуаций при сборке. Если заклепка будет установлена неудачно, ее можно высверлить, а где новую брать на замену? Чтобы не бегать по магазинам, продавец предусмотрел этот вариант развития событий. Такая же ситуация и с мелкими болтами и гайками — это радует! Почему я так говорю, из опыта. Была у меня ситуация при сборке буржуйской антенны, те братья скрупулезные, лишнего в комплект не положат. Так вот, лопнул у меня стяжной червячный хомут, в магазинах не оказалось подходящего. Настроение испорчено, потерял время пока нашел подходящий у автомобилистов.Мораль: пусть комплект антенны будет дороже на несколько рублей, — это лучше, чем подпрыгивать в поисках мелкой деталюшки из-за которой останавливается процесс. Немного отвлекся, продолжу. Теперь собираю стойки(распорки) для крепления проводов линейной нагрузки и также ложу в сторонку.

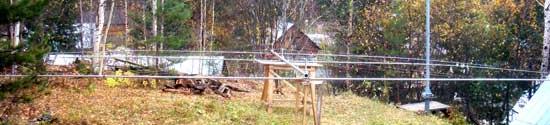

Осталось собрать антенну окончательно около мачты. Выношу полуфабрикат на место, раскладываю составные части, выставляю на вспомогательных опорах траверсу. Методично соединяю половинки элементов и закрепляю их с помощью хомутов через изоляторы к БУМ-у.
Далее черед распорок, устанавливаю их рядом с креплением для элементов. Растягиваю элементы с помощью биметаллического провода, таким образом, чтобы исключить провис в вертикальной плоскости обеих сторон элемента, естественно слежу, чтобы не было перекоса и в горизонтальной плоскости.
На элементах линейной нагрузки устанавливаю с помощью зажимов закорачивающие перемычки, на указанное в инструкции расстояние от распорок. Это предварительная операция перед настройкой антенны. Их я буду двигать вдоль линии, тем самым увеличивая или укорачивая активный и пассивные элементы, добиваясь резонанса на нужной частоте и минимального КСВ. Антенна собрана, и готова к настройке. Закрепляю ручную лебедку на мачте. Грузоподъемность 250 кг, общая длина троса диаметром 4 мм составляет 48-50 м, компактная, практически игрушечная!
Единственный недостаток, из-за малых габаритов половина троса (25 м) входит на барабан впритирочку, запаса нет, прижимной ролик троса начинает подклинивать. Вот если бы барабан был шире на пару сантиметров, была бы замечательная вместительная лебедка! А так, если мачта со стрелой будет высотой около 27-30 м, нужно будет поискать другую лебедку. На текущий момент все готово к подъему.
Следующий этап очень кропотливый, долгий и очень важный. От него зависит, как будет работать антенна. Неудобство заключается в том, что нужно производить настройку на высоте 4,5-5 м. Специальных мостков нет, чтобы можно было свободно перемещаться вдоль элемента и «играться» на высоте. Строить их не хочу, стремянка — гиблое дело, остается один выбор: передвинул перемычку - поднял антенну, зафиксировал показания прибора, опустил антенну, опять передвинул - поднял — зафиксировал … и так до достижимой цели с каждым элементом. Таким способом на настройку двух элементов ушло около трех часов. Сначала рефлектор отмерил на частоте 6950 кГц, добивался минимального КСВ, расстояние от распорки до перемычки получилось 830 мм(начальное=450 мм). Потом директор на частоте 7250 кГц, расстояние — 1070 мм (начальное=900мм). Использовал прибор, антенный анализатор — АА330 (старичок — из первых версий прибора). Других, чтобы сравнить, к сожалению нет, но я не в отчаянии, с этим прибором все получилось, прибор отработал хорошо(спасибо разработчикам!). Жаль что СОМ-порт на приборе нерабочий, я бы графики выложил, вручную «лопатить» сканирование диапазона - лень. Показания на конкретных частотах при настройке элементов антенны смотрите сами:
После достижения минимального КСВ на данных элементах, закорачиваю половинки специальной перемычкой из дюрали, к сожалению, вторую где-то потерял, пришлось использовать биметаллическую проволоку. Вибратор буду настраивать на мачте, когда подниму антенну.

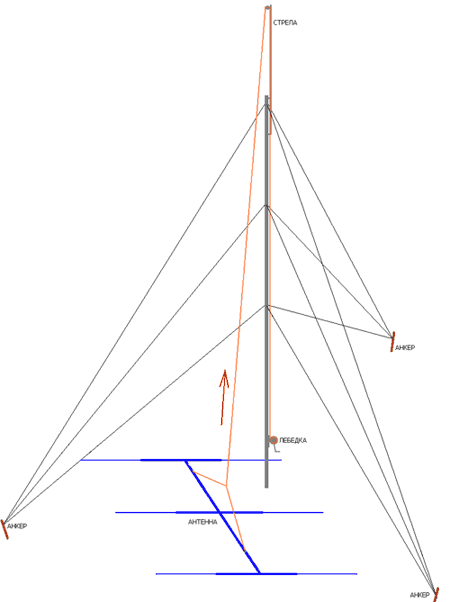

Легко поднимать антенну, если мачта без растяжек, но в моем случае это дополнительные хлопоты. Я рассматривал три возможных варианта. Первый: если позволяет место, ложим антенну на растяжку и удерживая концы БУМ-а веревками, поднимаем антенну, скользя по растяжке до самой макушки. Второй: при подъеме антенны вертикально, вдоль мачты, можно снимать растяжки одной стороны постепенно, ярус за ярусом. Снял растяжку нижнего яруса — поднял антенну до второго, закрепил первый ярус, расцепил растяжку второго яруса. Поднял антенну до третьего, закрепил второй ярус. На последнем ярусе нужно использовать временные растяжки ниже антенны, и постепенно их поднимать, по мере подъема антенны. Третий: сначала завожу элементы одной половины антенны на растяжку, поворачиваю траверсу по горизонтали и аналогичным маневром, завожу вторую половину. При этом нужно одному человеку находится на мачте, чтобы иметь возможность крутить траверсу влево, вправо и еще вокруг оси БУМ-а (заводить элементы). Другому на земле, осуществлять спуск-подъемные операции и посматривать, чтобы нигде ничего не зацепилось … возможно руководить подъемом. Схема подъема, которой я пользовался (по третьему варианту), такая:

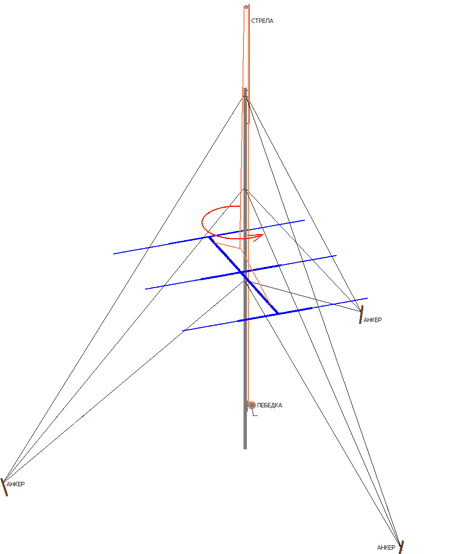

Таким образом, покачивая «бедрами» траверсы, завожу левое крыло затем правое, так переступаю растяжки мачты, ярус за ярусом. Растяжки расположены в горизонтальной плоскости под углом 120 градусов, поэтому перешагнуть их не так уж сложно, Несмотря на большие габариты антенны, расстояние между растяжками и угол позволяют это сделать без расцепления с мачтой.
Поворот в горизонтальной плоскости необходим для того, чтобы элементы антенны располагались над растяжками текущего яруса, тогда подъем будет осуществляться правильно, согласно вышеприведенной схеме. Так вы не погнете элементы антенны. Еще я использовал фалы привязанные к траверсе, для того чтобы с земли можно было оттянуть антенну от мачты, чтобы на верхних ярусах легче было заправлять элементы между растяжками. Привязывать их к траверсе не рекомендую, поскольку снять их потом будет сложно (это я прошел, на второй антенне так не делал). Лучше перекинуть через траверсу, при снятии, — дернул за конец и веревка слетела!
