2.4. Визначення кількості паль і розміщення паль в плані.

Необхідна кількість паль у фундаменті визначається за формулою:

(2.5)

де N- вертикальне навантаження на фундамент;

Q_p - власна вага конструкції ростверку Q = 20 d_p  А_р ;

F_d - несуча здатність палі;

_к - коефіцієнт надійності несучої здатності палі по ґрунту, приймається рівним 1,4, якщо F_d визначалася за формулою СНиП 2.02.03-85.

Розподіл паль в плані виконується з розрахунку, що відстань між осями паль в ряду або між рядами паль C_i ≥3d, відстань від грані ростверку до осі крайнього ряду паль С_р =d .

По одержаному розміщенню паль в плані визначають розміри підошви ростверку:

(2.6)

де d_св - розмір перетину ствола палі;

n_l, n_b – число паль по стороні “l” і по стороні “b”;

с_l, с_b - відстань між палями по стороні l і b.

Мал. 2.8. Схема розташування паль в плані

(формування куща паль)

2.5. Визначення навантаження на палю крайнього ряду.

При заданому розташуванні паль в плані навантаження на палю крайнього ряду визначається за формулою:

(2.7)

при дії згинаючого моменту в одному напрямі в площині рами;

та за формулою:

(2.8)

при дії згинаючого моменту в двох напрямках /в площині і із площини рами.

Для стрічкових пальових фундаментів навантаження на одну палю визначається по формулі:

(2.9)

де Р - стрічкове навантаження на фундамент (кН/м);

с_і – відстань між палями в ряду;

n - кількість рядів паль в стрічковому ростверку.

Для однорядних пальових фундаментів , в яких ряд розташовується по осі ростверку, розрахункове навантаження на палю визначається по формулі:

(2.10)

де:

- обчислюване навантаження на палю, кН;

n - число паль у фундаменті ;

Р - діюче навантаження на пальовий фундамент, кН/м;

М_х, М_у - діючі згинаючі моменти на пальовий фундамент з невигідного поєднання навантажень;

х,у - відстані від центральних осей ростверку до найбільш віддалених паль;

- момент інерції куща паль щодо осей Х і У наближений, з упущенням моменту інерції перетину палі щодо власних осей;

_до - коефіцієнт надійності по ґрунту;

_Сі - відстань між палями в ряду.

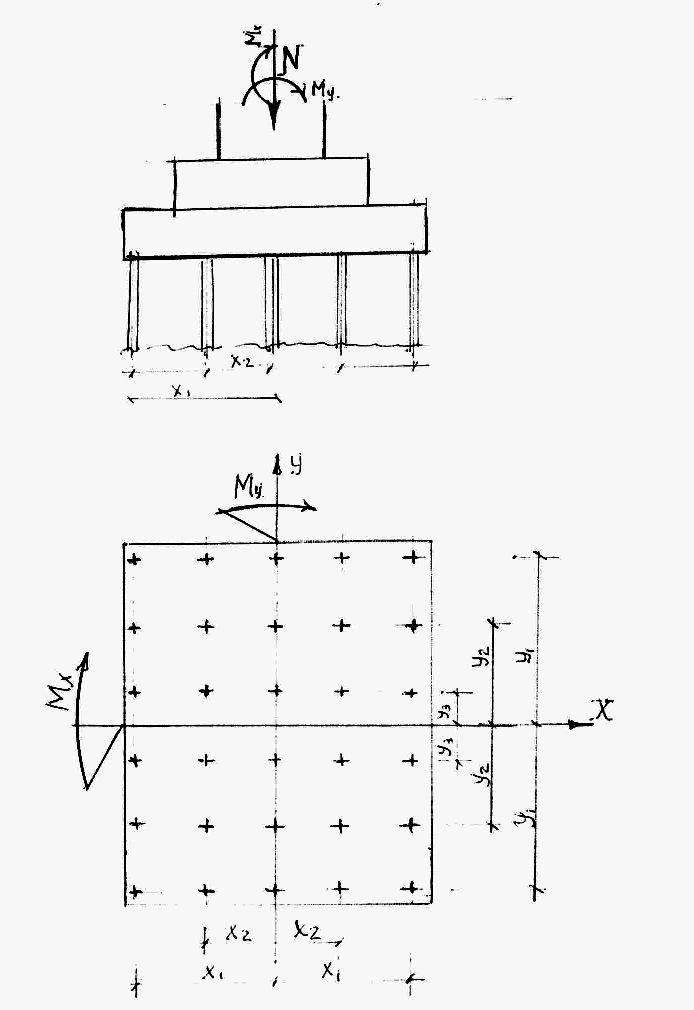

Мал. 2.9. Схема до визначення навантаження на палю

крайнього ряду

2.6. Розрахунок і конструювання ростверку.

Залежно від позначки закладання підошви ростверку його конструкцію призначають з підвищеною стаканною частиною - підколонником або без нього.

Якщо виконана одна з умов

(2.11)

конструкцію ростверку приймають без підвищеної стаканної частини, а якщо конструкцію ростверку приймають з підвищеною стаканною частиною, з підколонником.

Розміри підколонника в плані призначають конструктивно з умови міцності стінки стакана і при товщині стінки стакана, рівної 225мм записуються за формулою:

b_пк = b_к +0,6м; а_пк = а_k + 0,6м.

Оптимальна висота конструкції ростверку або його плитної частини /для ростверків з підколінником/ заздалегідь призначається з умови міцності конструкції ростверку або його плитної частини на продавлювання, по формулі:

(2.12)

де - розміри перетину колони /для ростверків з підвищеною стаканною частиною підставляються а_пк, b_пк замість а_к, в_к ;

l_kу, b_kу - відповідно довжина і ширина куща паль в межах осей крайніх рядів паль, м;

α - безрозмірний коефіцієнт, визначається відношенням

α

R_вt - розрахунковий опір бетону розтягуванню для залізобетонних конструкцій приймається по табл.3 СНиП 2.03.01-84;

_ср- середня напруга по підошві ростверку в межах крайніх рядів паль від навантаження, що передається палями на ростверк:

Для ростверків без підвищеної стаканної частини необхідна висота конструкції ростверку коректується умовою закладання колони в стакан. Глибина закладення колони в стакан h_k- приймається рівною h_k- для центрально навантажених фундаментів, а також для позацентрово -навантаженних з ексцентриситетом l <2h_k

Для прямокутних фундаментів з ексцентриситетом l > 2 а_к глибина закладення колони в стакан приймається з виразу:

1,2 а_к  h_апs  1.4 а_k (2.13)

Глибина закладення гілкових колон визначається з умови

h_апs = 0,5 + 0,33 h_k , (2.14)

де - відстань між гранями гілок колони, м, при h_к 2,1м,

глибина закладення гілкових колон приймається рівною 1,2м.

Висота конструкції ростверку Н_а або Н_па приймається кратною модулю 150 мм, кількість уступів ростверку по висоті призначається з урахуванням того, що нижній уступ дорівнює 0,6 м. Таким чином, при загальній висоті конструкції ростверку, кількість уступів ростверку призначається по табл.

Таблиця

Висота ростверку		Кількість уступів	Висота уступів
			нижнього	другого	третього
	0,6	1	0,60	_	_
0,6	0,9	2	0,60	0,3	-
0,9	1,05	2	0,60	0,45	-
1,05	1,2	3	0,60	0,3	0,3
1,2	1,35	3	0,60	0,45	0,3
1,35	1,5	3	0,60	0,45	0,45
1,50	1,65	3	0,60	0,45	0,45
1,65	1,80	3	0,60	0,60	0,60
