Міністерство освіти і науки, та молоді і спорту України

Національний університет

“Львівська політехніка”

Інститут будівництва та інженерії довкілля

Кафедра будівельних конструкцій та мостів

Пояснювальна записка до курсового проекту

з дисципліни

“Залізобетонні та кам’яні конструкції ”

Проектування несучих залізобетонних та кам’яних конструкцій багатоповерхового

Будинку каркасно-в’язевої системи

Виконав:

ст.гр.ПЦБ-42

Ковбасюк Т. В.

Прийняв: Канюк В. М.

Львів 2013

Зміст

1. Компонування перекриття. Розробка плану та розрізу будівлі...…….....…..3

1.2.Прийняття орієнтовних розмірів конструктивних елементів. ….……...….3

2. Розрахунок і конструювання збірної залізобетонної попередньо напруженої плити з круглими пустотами 5

2.1 Вихідні дані 5

2.2 Підрахунок навантажень на 1м² перекриття 5

2.3 Статичний розрахунок плити 6

2.4 Характеристика міцності бетону та арматури 6

2.5 Розрахунок міцності плити по січенню нормальному до поздовжньої осі 7

2.6 Розрахунок міцності по січенню похиленому до поздовжньої осі 8

2.7 Розрахунок пустотної плити по другій групі граничних станів 8

2.8 Втрати попереднього напруження арматури 9

2.9 Розрахунок по утворенню тріщин нормальних до поздовжньої осі 10

2.10 Розрахунок прогину плити 11

3. Розрахунок і конструювання збірного ригеля р-1 із звичайного залізобетону 12

3.1. Наближений статичний розрахунок нерозрізних ригелів 12

3.1.1 Обчислення навантаження і визначення розрахункових прольотів 12

3.1.2 Побудова огинаючих епюр згинальних моментів і поперечних сил 13

3.2 Розрахунок робочої арматури на дію згинальних моментів в нормальних перерізах першого прольоту 14

3.3 Розрахунок міцності похилих січень ригеля 15

3.4 Розрахунок полиці ригеля на місцевий згин 16

3.5 Розрахунок параметрів і побудова епюр матеріалів 17

3.6 Розрахунок стика ригеля з колоною 18

4. Розрахунок і конструювання збірної колони каркасу в’язевої системи 19

4.1 Обчислення навантаження на колону 29

4.1.1 Визначення снігового навантаження 20

4.2 Розрахунок поздовжньої робочої арматури 22

4.3 Розрахунок і конструювання стику колон 1-го та 2-го поверхів 23

4.4 Розрахунок консолі колони 25

5. Розрахунок і конструювання центрально-навантаженого фундаменту Ф-1 під середню колону 27

6. Розрахунок і конструювання цегляного простінка першого поверху зовнішньої несучої стіни. 29

7. Список використаної літератури 32

1. Компонування плану перекриття

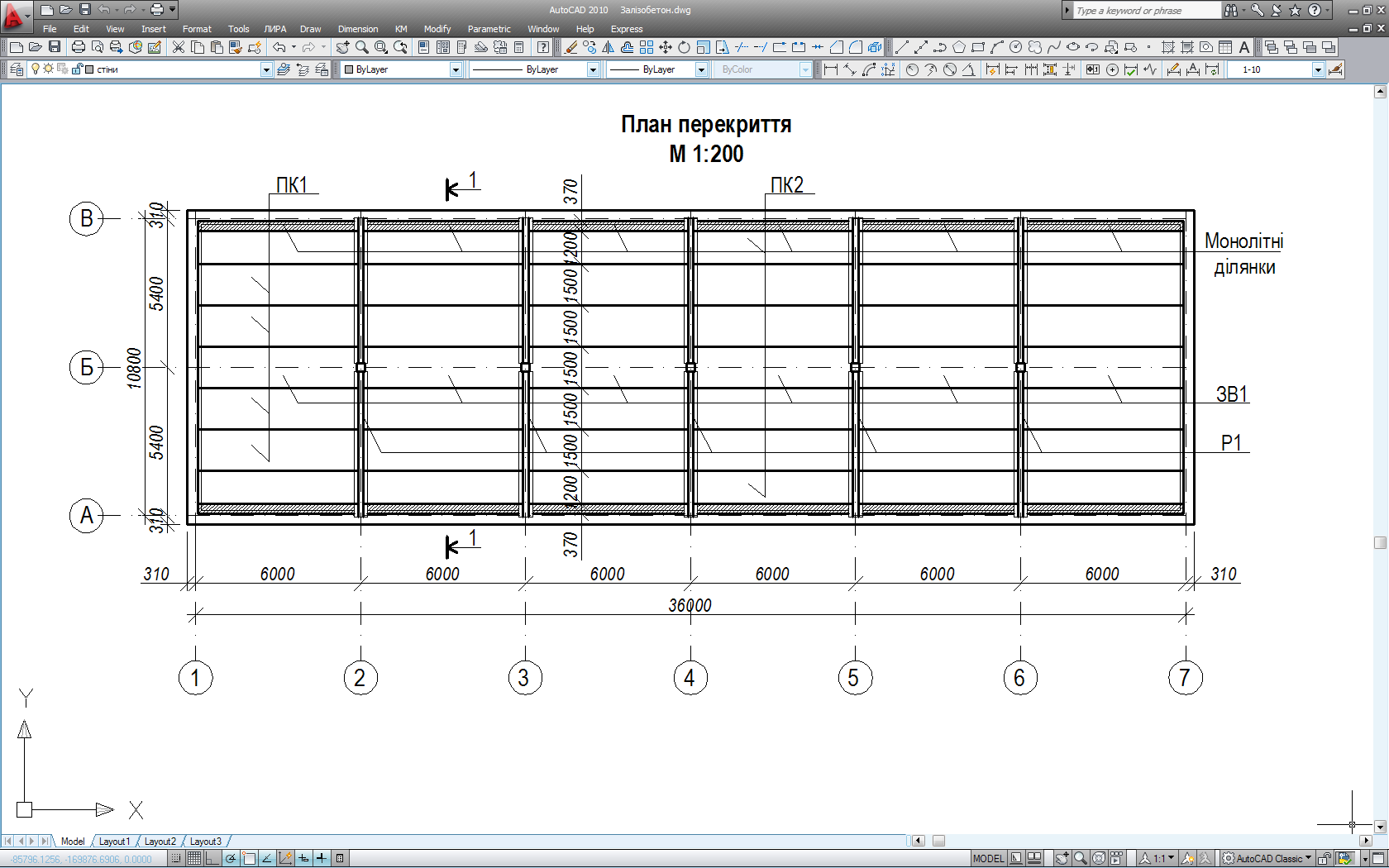

1.1. Розробка плану та розрізу будівлі

Лабораторний корпус в м. Самбір, розмірами в плані (в осях) 10,8х36м, на 6 поверхів, висотою поверху 3,6 м.

Схема споруди: каркасно-в’язева (із зовнішніми несучими стінами). Приймаю ригелі в поперечному напрямку. Ригелі поперечних рам на опорах жорстко з’єднані із крайніми цегляними стінами і середніми колонами.

Поздовжній крок колон - 6,0 м.

Поперечний крок колон - 5,4 м.

Стіни – цегляні, товщиною 510мм з привязкою до осей - 200мм.
